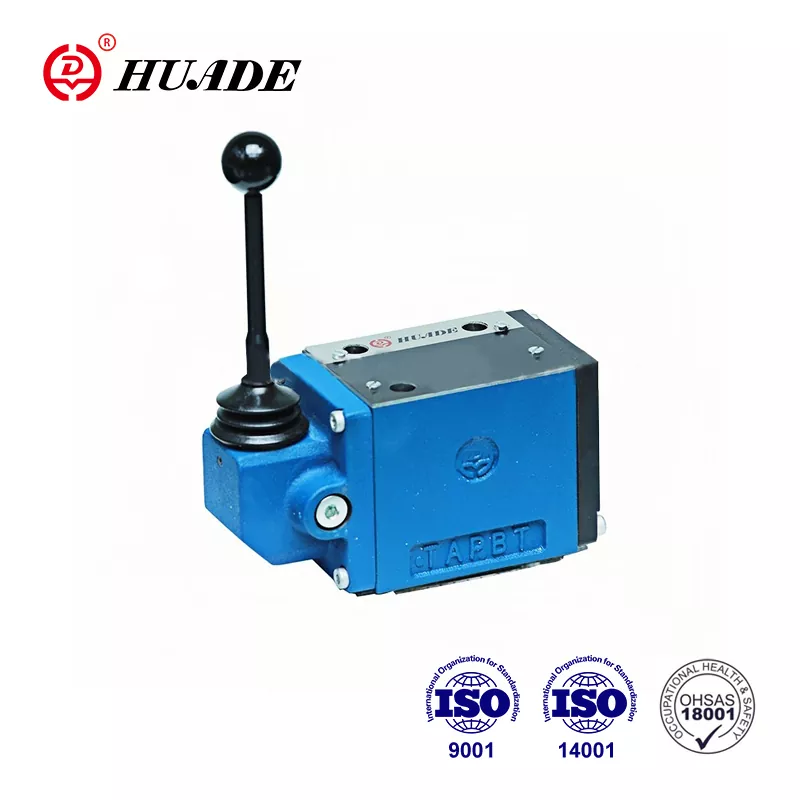

WMM 6 ventilů mohou zcela nahradit stejný model Rexroth® kvůli dvěma dlouhodobým zkušenostem s spolupráci mezi Huade a Rexroth. Cena Huade® WMM 6 je rozumnější. Je konkurenceschopná s dobrou kvalitou a nižší cenou. Huade provozuje více než 750 kusů výrobních zařízení dovážených z USA, Japonska, Německa a Švýcarska. Vytváří velký důraz na kvalitu s velmi přísným testovacím systémem. Továrna prošla ISO9001, ISO14001 a OH SAS18001. Je to spolehlivá národní značka v Číně. Hydraulické ventily společnosti Huade se díky vynikajícímu výkonu široce používají ve vojenském průmyslu a dalších oborech.
|
Technická data (pro aplikace mimo tyto parametry. |
|||||
|
Velikost |
6 |
10 |
16 |
25 |
|
|
Maximum |
Port A. B. P (㎫) |
do 31,5 |
na 35 |
||
|
Port T (㎫) |
na 16 |
na 15 |
na 25 |
na 25 |
|
|
Maximální tok (l/min) |
na 60 |
na 100 |
na 300 |
na 450 |
|
|
Průřez průtoku (kontrolní poloha 0) |
Pro symbol Q, 6% nominálního průřezu |
Pro symbol Q, V, 16% nominálního průřezu |
|||
|
Tlaková tekutina |
Minerální oleje (pro těsnění NBR) nebo |
||||
|
Rozsah teploty tlakové tekutiny （℃） |
-30 ～+80 |
||||
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
||||
|
Hmotnost (kg) |
cca.1.4 |
cca.3.3 |
cca.8 |
cca17 |
|
|
Řídicí síla na rukojeti (n) |
bez zpětného tlaku přibližně.20 |
s zadržením cca.16 ~ 23 |
cca 75 |
cca.120 |
|
Funkce:
▶ Přímý aktivovaný směrový cívkový ventil s pákou
▶ S jarním návratem nebo zadržením, volitelným
▶ pro montáž podložky
▶ Malá velikost, velká průtoková kapacita a dobrá spolehlivost
▶ Portingový vzorec do DIN 24 340 Formulář A, ISO 4401 a CETOP - RP 121H
Aplikace:
Směrový typ ventilu WMM 6 lze použít společně s dalšími sendvičovými ventily stejné velikosti. Je široce používán ve stavebních strojích, chemických strojích, lehkých průmyslových strojích, lokomotivách a dalších průmyslových odvětvích.
Směrové ventily WMM 6 jsou ruční pákou ovládané směrové cívky. Ovládají začátek, zastavení a směr toku.
Směrové ventily v zásadě se skládají z pouzdra, ruční páky, ovládacího fondu ③, jakož i jednoho nebo dvou návratových pramenů④. V neoperovaném stavu je kontrolní cívka držena v neutrální nebo jeho počáteční poloze návratem pramenů ④. Kontrolní cívka je ovládána ruční pákou ②, to působí přes kloub a pin⑤ přímo na ovládací cívku ③. Míčka se tím přesune ze své polohy klidu do požadované přepínané polohy. Poté, co byla páka ruky vrácena do přepínané polohy nula, je cívka ③ vrácena do neutrální polohy prostřednictvím návratových pružin ④.
Typ 4wmm ../ f .. (s zadržením)
Tyto ventily jsou buď 2 nebo 3 polohové ovládací ventily, které jsou vybaveny zadržením, které pracuje ve všech přepínaných pozicích
Výřez pohledu na typ WMM 6
