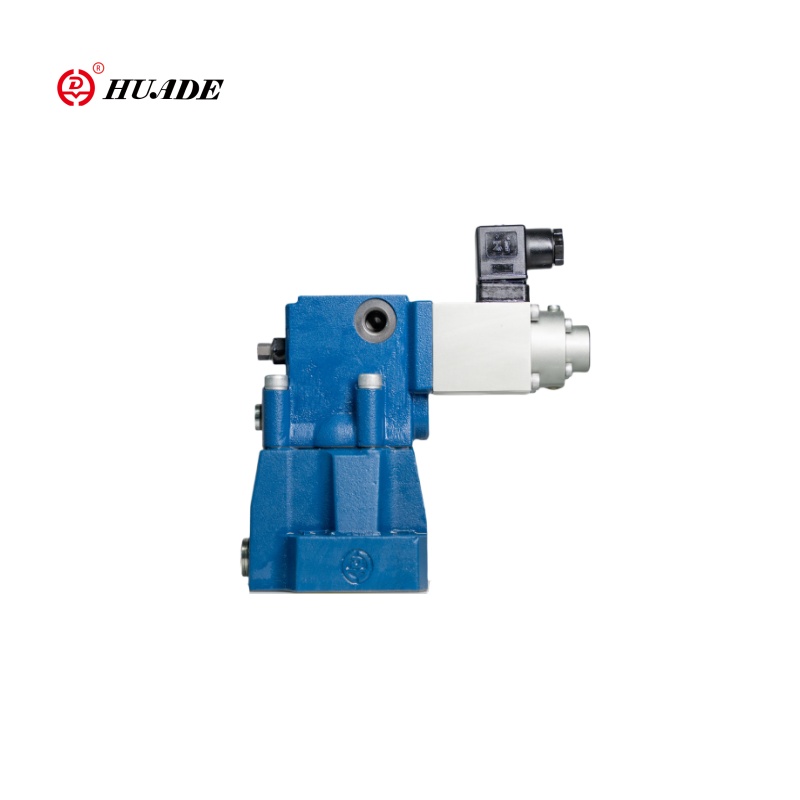

Proporcionální redukční ventil řady DBE může hladce nastavit tlak systému prostřednictvím provozu proporcionálního solenoidu a splňovat různé pracovní požadavky. Mezi charakteristiky tohoto produktu patří přesná kontrola, stabilita a spolehlivost a snadné udržování. Proporcionální redukční ventil DBE je k dispozici ve více modelech a specifikacích, aby uspokojil různé potřeby. Například Hydraulic Huade produkuje modely, jako je DBE10-30B/315YMDREM a DBE20-30B/200XYM PROPORTIVNÍ TLAKOVÝ TLAKOVÝ TLAK, které mají ventily, které mají odlišné rozsahy pracovního tlaku a vlastnosti průtoku, což uživatelům umožňuje výběr podle jejich potřeb.
| Hydraulická data | ||||
| Max.operační tlakové porty A. B a X (MPA) | 31.5 | |||
| Zpětný tlak (MPA) | Port Y, oddělený a při nulovém tlaku na nádrž | |||
| Max. Nastavitelný tlak (MPA) | 5. 10. 20. 20. 31.5 Stejné jako fáze tlaku | |||
| Min. Nastavitelný tlak (MPA) | Viz charakteristické křivky | |||
| Max. bezpečnost tlaku (MPA) | nastavitelný tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 až 62 | 1 až 122 | 1 až 222 | 1 až 342 | |
| Max. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotní tok (L/min) | 0,7 až 2 | |||
| Linearita (%) | ± 3,5 | |||
| Opakovatelnost (%) | <± 2 | |||
| Typická variace (%) | <± 2 max. tlak | |||
| Hysteresis (%) | S nárůstem ± 1,5 max.pressure.s nárůstem ± 4,5 max.pressure | |||
| Doba přepínání | 30 až 150 | |||
| Tlaková tekutina | Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM) | |||
| Rozsah viskozity (mm2/s) | 2,8 až 380 | |||
| Rozsah teploty tlakové tekutiny (℃) | -20 až+70 | |||
| Stupeň kontaminace (μM) | ≤ 20 (doporučení 10) | |||
| Elektrická technická data | |
| Zesilovač | VT-200G40 dodávaný s ventilem společně |
| Napětí | DC |
| Min.Control Current (A) | 0.1 |
| Max.control Currenl (a) | 0.8 |
| Odolnost cívky （Ω） | Cold value at 20℃ is 19.5; Max.wam value is 28.8 |
| Rozsah teploty tlakové tekutiny (℃) | +50 |
| Pracovní stav | Pokračovat |
| Ochrana ventilu | IP65 |
| Elektrická připojení | zástrčka |
Funkce:
▶ pro montáž podložky
▶ Zabaleno v bloku
▶ Volitelné dodatečné omezení maximálního tlaku pomocí pilotního řídicího ventilu nabitého pružiny
▶ Ventil a elektronické ovládání tvoří jeden zdroj
Aplikace:
Proporcionální tlakový ventil DBE řady se široce používá v různých hydraulických systémech, které vyžadují přesné řízení tlaku, jako je stavební stroje, metalurgické vybavení, stavba lodí a další pole. Hrají v těchto oblastech klíčovou roli, zvyšují stabilitu a spolehlivost systémů.

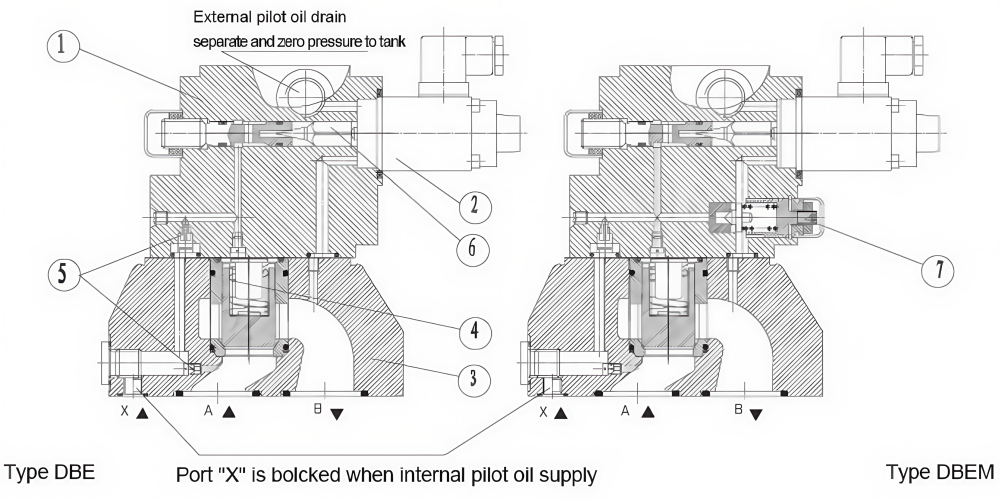

Tyto ventily se v podstatě skládají z pilotního řídicího ventilu (1) s proporcionálním solenoidem (2) a hlavním ventilem (3) s hlavní cívkovou vložkou (4).
Typ dbe:
Nastavení tlaku je závislá na příkazové hodnotě prostřednictvím proporcionálního solenoidu (2). Tlak přítomný v přístavu A působí na spodní stranu hlavní cívky (4). Současně tento tlak působí na jarní nabité straně hlavní cívky (4) prostřednictvím otvorů (5). Hydraulická síla působí na pilotního popoje (6). Když hydraulická síla přijde solenoidová síla, otevře se pilot Poppet (6). Vzhledem k tomu, že pilotní olej může nyní proudit do nádrže přes přístav Y, dochází k poklesu tlaku na hlavní cívce (4), která působí na hlavní cívku a zvedá ho proti síle zpátečky. Otevřeno spojení z A až B a již nedochází k žádnému nárůstu tlaku
Struktura Proporcionální tlakový odpadní ventil DBE
