Co je hydraulický regulační ventil průtoku?
Hydraulický regulační ventil průtoku je jako regulátor provozu pro kapalinu v hydraulických systémech. Stejně jako semafor řídí, kolik aut projede křižovatkou, tyto ventily řídí, kolik hydraulické kapaliny protéká vaším systémem.
Jednoduše řečeno,hydraulické ventily pro řízení průtoku regulují rychlost hydraulických motorů a válců řízením množství tekutiny, která se k nim dostane. Více tekutiny znamená rychlejší pohyb, méně tekutiny znamená pomalejší pohyb.
Proč jsou regulační ventily tak důležité?
Představte si hydraulickou kapalinu jako „krev“ hydraulického systému. Bez řádného řízení průtoku by váš systém byl jako člověk s nekontrolovaným krevním tlakem – buď příliš rychlý a nebezpečný, nebo příliš pomalý a neúčinný.
Zde je návod, co ventily pro řízení průtoku dělají pro váš systém:
Jak fungují hydraulické regulační ventily?
Základní princip je překvapivě jednoduchý. Tyto ventily fungují tak, že vytvářejí variabilní otvor, kterým musí tekutina procházet.
Představte si, že se snažíte naplnit kbelík vodou. Pokud kohoutek pootevřete jen trochu, voda teče pomalu. Otevřete ji dokořán a voda rychle vyteče. Ventily pro řízení průtoku fungují stejným způsobem – upravují velikost svého otvoru pro řízení průtoku tekutiny.
Klíčové faktory, které ovlivňují průtok, jsou:
- Velikost otvoru- Větší otvor = větší průtok
- Rozdíl tlaků- Vyšší tlak = rychlejší průtok (v základních ventilech)
- Tloušťka tekutiny- Hustší kapalina = pomalejší průtok
Hlavní typy hydraulických regulačních ventilů průtoku
1. Jednoduché regulační ventily průtoku
Jehlové ventily
- Ideální pro přesné, malé úpravy
- Jako když místo hasičské hadice použijete kapátko
- Skvělé pro kalibraci a jemné doladění
- Nevýhoda: Při změně tlaku se mění průtok
Škrticí ventily
- Dobré pro základní ovládání rychlosti
- Snadné ruční nastavení
- Běžné v jednoduchých systémech
- Není příliš přesný při různém zatížení
Kulové ventily
- Hlavně pro ovládání zapnutí/vypnutí
- Velmi odolný a spolehlivý
- Omezená přesnost ovládání rychlosti
- Skvělé pro izolaci sekcí
2. Pokročilé ventily pro řízení průtoku

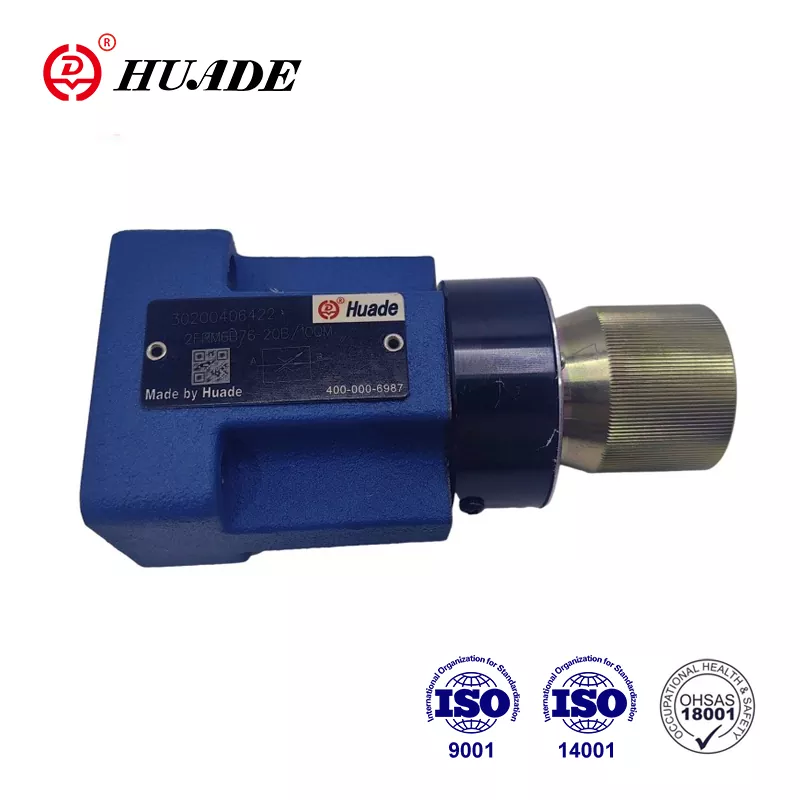

Tlakově kompenzované ventily
"Inteligentní" ventily hydraulických systémů. Udržujte stálý průtok i při změně tlaku.
Technické detaily:
- Vestavěný řídicí ventil automaticky nastavuje velikost hlavního otvoru na základě tlakového rozdílu
- Rozsah kompenzace:Typicky udržuje ±5% přesnost průtoku v rozsahu tlaku 50-350 bar
- Vnitřní součásti:Odpružená kompenzační cívka, nastavitelný škrticí otvor a porty pro snímání tlaku
Dražší, ale mnohem spolehlivější. Perfektní pro precizní práci.
Meter-In vs Meter-Out ventily
Omezení:Při překračujícím zatížení může způsobit kavitaci
Nejlepší pro:Kladné zatížení, vertikální válce vybíhající dolů
Výhoda:Vytváří protitlak, aby se zabránilo kavitaci
Nejlepší pro:Přebytečná zatížení, svislé zatahování válců
Proporcionální průtokové regulační ventily
Elektronicky řízené pro velmi přesné nastavení.
- Způsob ovládání:PWM (Pulse Width Modulation) signály z elektronického zesilovače
- Systém zpětné vazby:Regulace v uzavřené smyčce se snímači průtoku nebo zpětnou vazbou polohy
- Doba odezvy:Obvykle 10-50 milisekund pro krokové změny
- Rozsah signálu:Skvělé pro kalibraci a jemné doladění
- Vlastnosti zesilovače:Když rychlost tekutiny překročí kritické limity, tlak klesne pod tlak par
Lze naprogramovat a automatizovat. Drahé, ale nabízejí nejlepší ovládání. Běžné u moderních CNC strojů a robotů.
Pokročilé technické koncepty
Hluboký ponor s kompenzací tlaku
Tlakově kompenzované ventily používají dvoustupňovou konstrukci:
- Primární fáze:Nastavitelný škrticí otvor (ovládaný uživatelem)
- Sekundární fáze:Automatická kompenzační cívka reaguje na tlakový rozdíl
Pracovní princip:
- Kompenzátor udržuje konstantní tlakovou ztrátu (typicky 7-10 barů) napříč primárním otvorem
- Když se tlak ve směru zvýší, kompenzátor se více otevře, aby se udržoval průtok
- Při poklesu tlaku proti proudu se kompenzátor omezí, aby se zabránilo zvýšení průtoku
- Výsledek:Konzistentní průtok bez ohledu na změny zatížení
Systémy proporcionálního ovládání ventilů
Elektronický ovládací řetěz:
- Příkazový signál:4-20mA nebo ±10V z PLC/řadiče
- Zpracování zesilovače:Převádí signál na správný proud/PWM
- Odezva solenoidu:Proporcionální solenoid vytváří sílu úměrnou proudu
- Odezva ventilu:Poloha cívky přímo souvisí se silou elektromagnetu
- Průtokový výstup:Přesná regulace průtoku s minimální hysterezí
Pokročilé funkce:
Technologie Flow Divider
Děliče toku typu cívky:
- K rozdělení toku použijte synchronizované cívky
- Přesnost:±5% dělení průtoku za normálních podmínek
- Citlivost na tlak:Výkon se snižuje s velkými tlakovými rozdíly
- Aplikace:Vhodné pro podobné zatížení
Převodové děliče průtoku:
- Pro rozdělení toku používejte přesné sady ozubených kol
- Přesnost:±2% dělení průtoku bez ohledu na tlakové rozdíly
- Samokompenzační:Automaticky se přizpůsobuje změnám viskozity
- Aplikace:Kritická synchronizace (ovládání letadla, zvedání těžkých břemen)
Aplikace
Stavební zařízení
- Rypadla: Plynulé pohyby ramen a lopaty
- Jeřáby: Přesné zvedání a polohování
- Buldozery: Kontrolované seřízení radlice
Výrobní
- बॉश रेक्सरोथ का तकनीकी समर्थन विशिष्ट एप्लिकेशन प्रश्नों को हल करने में मदद करता है। उनके इंजीनियर असामान्य परिचालन स्थितियों के लिए इष्टतम Z2S 6 संस्करण की सिफारिश कर सकते हैं या मौजूदा इंस्टॉलेशन में प्रदर्शन समस्याओं के निवारण में मदद कर सकते हैं। क्षेत्रीय कार्यालय स्थानीय द्रव मानकों और पर्यावरणीय आवश्यकताओं से परिचित रहते हैं, यह सुनिश्चित करते हुए कि हाइड्रोलिक अभ्यास में क्षेत्रीय विविधताओं के लिए सलाह दी जाती है।
- CNC stroje: Přesné řezné rychlosti
- Montážní linky: Synchronizované pohyby
Zemědělství
- Kombajny: Koordinované řezání a sběr
- Traktory: Zaveďte ovládání
- Závlahové systémy: Řízení toku vody
Jiné aplikace
- Turbíny elektrárny
- Zařízení na úpravu vody
- Provoz ropy a zemního plynu
- Těžební zařízení
Jak vybrat správný regulační ventil průtoku
Výběr správného ventilu je jako výběr správného nástroje pro práci. Zvažte tyto faktory:
1. Systémové požadavky
- Při jakém tlaku váš systém pracuje?
- Velmi odolný a spolehlivý
- Jaký typ tekutiny používáte?
Průvodce technickými specifikacemi
| Aplikace | Doporučený typ ventilu | Průtok | Vingepumper: | Velikost připojení | Kontrolní metoda |
|---|---|---|---|---|---|
| Malý CNC stroj | Jehlový ventil | 2-8 l/min | 210 bar | 1/4" NPT | Manuál |
| Vstřikování | Tlakově kompenzovaný | 15-50 l/min | 350 bar | 1/2" SAE | Ruční/Elektrický |
| Rameno rypadla | Úměrný | 80-200 l/min | 420 bar | 3/4" SAE | Elektronické (PWM) |
| Hydraulický lis | Meter-Out | 25-100 l/min | 700 bar | 1" SAE | Pilotní provoz |
| Mobilní jeřáb | Prioritní ventil | 120-300 l/min | 350 bar | 1" SAE | Load-Sensing |
2. Potřeby přesnosti
3. Životní prostředí
- Rozsah teplot:Standardní ventily fungují od -20°C do 80°C
- Extrémní podmínky:Pro teploty -40°C až 120°C jsou zapotřebí speciální těsnění
- Korozivní kapaliny:Vyžaduje se nerezová ocel nebo speciální nátěry
- Vysoké vibrace:Doporučuje se nastavení lock-wire nebo elektronické ovládání
4. Rozpočtové úvahy
Běžné problémy a řešení
Problém: Nekonzistentní rychlost
Příznaky:Pohon náhodně zrychluje a zpomaluje
příčiny:Špinavá kapalina, opotřebované části ventilu, nesprávný typ ventilu
Řešení:Vyčistěte nebo vyměňte kapalinu, servisní ventil, upgradujte na tlakově kompenzovaný ventil
Problém: Přehřívání
Příznaky:Systém se příliš zahřívá, snižuje se výkon
příčiny:Vnitřní netěsnost, špatné nastavení ventilu
Řešení:Vyměňte těsnění, upravte nastavení ventilu, zkontrolujte správnou velikost ventilu
Problém: Kavitace v systémech řízení toku
Příznaky:Hlasitý hluk, vibrace, mléčná kapalina, poškození součástí
Technické vysvětlení:Když rychlost tekutiny překročí kritické limity, tlak klesne pod tlak par
příčiny:
- Dávkovací ventily s přetížením
- Poddimenzované ventilové otvory
- Vysoké teploty kapalin snižují tlak par
Řešení:
- Přepněte na konfiguraci měřiče
- Nainstalujte antikavitační ventily
- Zvětšete velikost otvoru nebo použijte více paralelních ventilů
Kritický vzorec:Zajistěte rychlost proudění < 6 m/s v sacích potrubích
Problém: Nestabilita ventilu řízení průtoku
Příznaky:Lov, oscilace, nestabilní pohyb aktuátoru
Technické příčiny:
- Nedostatečné tlumení v regulační smyčce proporcionálního ventilu
- Vlastní frekvence systému přizpůsobení rezonanční frekvence
- Příliš vysoké nastavení zisku v elektronickém zesilovači
Řešení:
- Upravte parametry PID (snížení proporcionálního zesílení, zvýšení tlumení)
- Přidejte akumulátor pro zajištění souladu systému
- Nainstalujte omezovače průtoku do pilotního potrubí
- Použijte ventily s vyšší frekvenční odezvou (servoventily)
Tipy na údržbu pro dlouhou životnost
Měsíční kontroly
- Hledejte vnější netěsnosti kolem armatur
- Zkontrolujte hladinu a barvu kapaliny
- Poslouchejte neobvyklé zvuky
- Vnímejte nadměrné vibrace
Čtvrtletní servis
- Vyměňte hydraulické filtry
- Test kvality kapaliny
- Zkontrolujte kalibraci ventilu
- Zkontrolujte těsnění a spoje
Roční údržba
- V případě potřeby dokončete generální opravu ventilu
- Vyměňte opotřebitelné díly
- Aktualizace systémové dokumentace
- Vyškolte obsluhu o správném používání
Budoucnost průtokových regulačních ventilů
Díky technologii jsou tyto ventily chytřejší a účinnější:
Klíčové věci
- Hydraulické ventily pro regulaci průtoku jsouregulátory otáčekpro hydraulické systémy
- Různé typy slouží různým potřebám – od jednoduchých ručních ventilů až po pokročilé elektronické
- Správný výběršetří penízea zlepšuje výkon systému
- Pravidelná údržba zabraňuje drahým poruchám
- Díky nové technologii jsou ventily chytřejší a účinnější
Závěr
Pochopení hydraulických regulačních ventilů nemusí být složité. Tyto životně důležité komponenty jsou jednoduše regulátory rychlosti hydraulického světa, které zajišťují, že se vše pohybuje správným tempem pro bezpečnost, přesnost a efektivitu.
Ať už provozujete těžká zařízení, provozujete továrnu nebo udržujete hydraulické systémy, znalost toho, jak tyto ventily fungují, vám pomůže lépe se rozhodovat o výběru zařízení, údržbě a odstraňování problémů.
Pamatujte: správný průtokový regulační ventil, správně udržovaný, je investicí, která se vyplatí ve spolehlivosti systému, úsporách energie a provozní bezpečnosti. Vybírejte moudře, pravidelně udržujte a váš hydraulický systém vám bude dobře sloužit po mnoho let.
