Pokud potřebujete přesné řízení průtoku v kompaktních hydraulických systémech, sendvičová deska se zpětným ventilem Z2S 10 nabízí spolehlivé řešení. Tento pilotně ovládaný zpětný ventil od společnosti Bosch Rexroth poskytuje blokování bez úniku v prostorově úsporném provedení sendvičové desky. Z2S 10 slouží menším až středně velkým hydraulickým aplikacím, kde je kritické udržení polohy a zabránění zpětnému toku.
Z2S 10 používá stejné základní konstrukční principy jako větší modely řady Z2S, ale jeho označení velikosti 10 znamená, že se hodí spíše pro montážní vzory CETOP 05 než pro větší rozhraní CETOP 07. Díky této menší ploše je sendvičová deska zpětného ventilu Z2S 10 ideální pro mobilní zařízení, kompaktní průmyslové stroje a aplikace, kde je prostor na prvním místě.
Základní konstrukční vlastnosti
Sendvičová deska zpětného ventilu Z2S 10 funguje prostřednictvím pružinového talířového mechanismu kombinovaného s pilotním ovládáním. Hydraulická kapalina volně proudí z portu A1 do A2 nebo B1 do B2, když tlak tlačí dopředu. Ventilový prvek se zvedá ze svého sedla a umožňuje oleji procházet s minimálním odporem. Když se proudění pokusí obrátit, pružina a zpětný tlak přitlačí kuželku pevně k jejímu sedlu a vytvoří těsnění kov na kov, které zabrání jakémukoli úniku.
To, co odlišuje Z2S 10 od jednoduchých zpětných ventilů, je jeho pilotní provoz. Přivedením tlaku na řídicí port X nebo Y se ventil hydraulicky otevře proti směru blokování. Tato funkce umožňuje řízené spouštění zátěže nebo záměrný zpětný tok, když to vyžaduje váš návrh systému. Bez řídicího tlaku si sendvičová deska zpětného ventilu Z2S 10 zachovává svou blokovací funkci po neomezenou dobu bez jakéhokoli posunu nebo úniku.
Konfigurace sendvičové desky Z2S 10 měří přibližně 162 mm na délku a 57 mm na výšku. Ventil přidává zhruba 25 mm k tloušťce stohu, když je instalován mezi jiné hydraulické komponenty. Čtyři šrouby M8 zajišťují hlavní montážní body, zatímco dva šrouby M5 zajišťují pomocné spoje. Celková hmotnost se pohybuje kolem 2,8 až 3,2 kilogramů v závislosti na konkrétní variantě a možnostech.
Bosch Rexroth vyrábí těleso ventilu Z2S 10 z vysoce kvalitní litiny nebo oceli s povrchovou úpravou odolnou proti korozi. Standardní verze používá těsnění NBR vhodná pro hydraulické oleje na minerální bázi. Pokud vaše aplikace vyžaduje fosfátové esterové kapaliny nebo jinou syntetickou hydrauliku, můžete specifikovat těsnění FKM přidáním označení „V“ k číslu dílu.
Technické specifikace
Sendvičová deska zpětného ventilu Z2S 10 zvládá maximální pracovní tlak až 315 barů, identická s větším protějškem Z2S 16. Toto hodnocení 31,5 megapascalů znamená, že Z2S 10 funguje spolehlivě i ve vysokotlakých hydraulických okruzích. Maximální průtoková kapacita dosahuje 80 litrů za minutu ve směru volného průtoku, což vyhovuje většině malých až středních pohonů a hydromotorů.
Možnosti krakování tlaku pro Z2S 10 zahrnují nastavení 3, 5, 7,5 a 10 barů. Tento praskací tlak určuje, kolik zpětného tlaku se vytvoří před úplným usazením ventilu. Nižší praskací tlaky poskytují těsnější kontrolu s menším hromaděním tlaku, zatímco vyšší nastavení tolerují větší protitlak před zablokováním. Váš výběr závisí na tom, zda vaše aplikace potřebuje okamžité vypnutí nebo zda se dokáže přizpůsobit určitému nárůstu tlaku během zavírání.
Rozsah provozních teplot je -30°C až +80°C se standardními těsněními z NBR. Varianty těsnění FKM fungují od -20 °C do +80 °C. Tyto teplotní limity pokrývají většinu provozních prostředí průmyslových a mobilních zařízení. Pro správnou funkci Z2S 10 by si vaše hydraulická kapalina měla udržovat viskozitu mezi 2,8 a 500 čtverečních milimetrů za sekundu.
Čistota kapaliny významně ovlivňuje spolehlivost sendvičové desky zpětného ventilu Z2S 10. Bosch Rexroth specifikuje NAS 1638 Class 9 nebo ISO 4406 20/18/15 jako minimální standardy čistoty. Znečištěný olej nese částice, které se mohou usadit v těsnicích plochách a způsobit netěsnost nebo bránit správnému uzavření ventilu. Instalace adekvátní filtrace před Z2S 10 chrání vaši investici a zajišťuje konzistentní výkon.
Poměry pilotních oblastí v provedení Z2S 10 mají podobné proporce jako u ostatních ventilů řady Z2S. Poměr mezi pilotní plochou a blokovací plochou vytváří mechanickou výhodu, takže relativně nízký pilotní tlak může otevřít ventil proti vysokému systémovému tlaku. Tato konstrukce znamená, že pro efektivní provoz Z2S 10 nepotřebujete samostatné vysokotlaké pilotní zdroje.
Běžné aplikace
Mobilní hydraulická zařízení často obsahují sendvičovou desku zpětného ventilu Z2S 10. Kompaktní rypadla, smykem řízené nakladače a zemědělské stroje těží z malých rozměrů ventilu a spolehlivé blokovací funkce. Když lopata nakladače drží materiál nad hlavou, Z2S 10 zabraňuje unášení válce, i když selžou hydraulické hadice nebo obsluha neúmyslně přesune ovládací páky do neutrální polohy.
Průmyslové lisovací zařízení používá Z2S 10 k udržení polohy beranu během tvářecích operací. Lisy na lisování kovů, brzdové lisy a lisy na lisování potřebují válce, které drží přesné polohy při působení tvářecích sil. Charakteristika nulové netěsnosti sendvičové desky zpětného ventilu Z2S 10 zajišťuje rozměrovou přesnost hotových dílů tím, že eliminuje jakýkoli pohyb válce během lisovacího cyklu.
Dřevoobráběcí stroje obsahují Z2S 10 pro upínací a přidržovací obvody. CNC frézky, olepovačky hran a panelové pily používají hydraulické upínače k zajištění obrobků během řezacích operací. Formát sendvičových desek umožňuje výrobcům strojů vytvářet kompaktní ventilové rozvody, které integrují více upínacích obvodů v omezeném prostoru pod pracovními stoly.
Zvedací stoly a nůžkové zvedací plošiny spoléhají na Z2S 10 pro bezpečnost držení nákladu. Když zvedací plošina podpírá pracovníky nebo materiály ve vyvýšených polohách, sendvičová deska zpětného ventilu Z2S 10 poskytuje nadbytečnou bezpečnost blokováním otvorů pro válce nezávisle na hlavním směrovém ventilu. I když regulační ventily selžou nebo dojde k prasknutí hydraulického vedení, Z2S 10 zabrání nekontrolovanému sestupu.
Vstřikovací lisy na plasty v menším tonážním rozsahu používají Z2S 10 pro obvody upínání forem. Ventil udržuje přesnou upínací sílu během vstřikovacího a chladicího cyklu. Montáž sendvičové desky zjednodušuje konstrukci potrubí, protože inženýři mohou naskládat více funkcí ventilu vertikálně, místo aby je uspořádali do větších horizontálních vzorů.
Nákup a stanovení ceny
Originální jednotky Bosch Rexroth Sandwich Plate Z2S 10 obvykle stojí mezi 180 a 280 americkými dolary prostřednictvím autorizovaných distributorů. Oficiální kanály Rexroth poskytují kompletní technickou dokumentaci, záruční krytí a přístup k aplikační technické podpoře. Dodací lhůty obvykle trvají jeden až dva týdny u standardních konfigurací skladem distributorů.
Specializovaní dodavatelé hydrauliky jako Airline Hydraulics a [BuyRexroth.com](http://buyrexroth.com/) udržují zásoby speciálně pro severoamerický trh. Tito distributoři často expedují do tří až sedmi dnů a mohou poskytnout výhodné balíčky, když objednáváte více ventilů nebo kompletní hydraulické systémy. Jejich cena se obecně pohybuje v rozmezí 170 až 260 dolarů v závislosti na množství a konfiguraci.
Evropští kupující mají k Z2S 10 přístup prostřednictvím místních servisních středisek Bosch Rexroth a autorizovaných distributorů v Německu, Francii, Itálii a na dalších trzích. Ceny na evropských trzích se pohybují přibližně od 160 do 250 eur, přičemž dodací lhůty jsou podobné jako u severoamerických zdrojů.

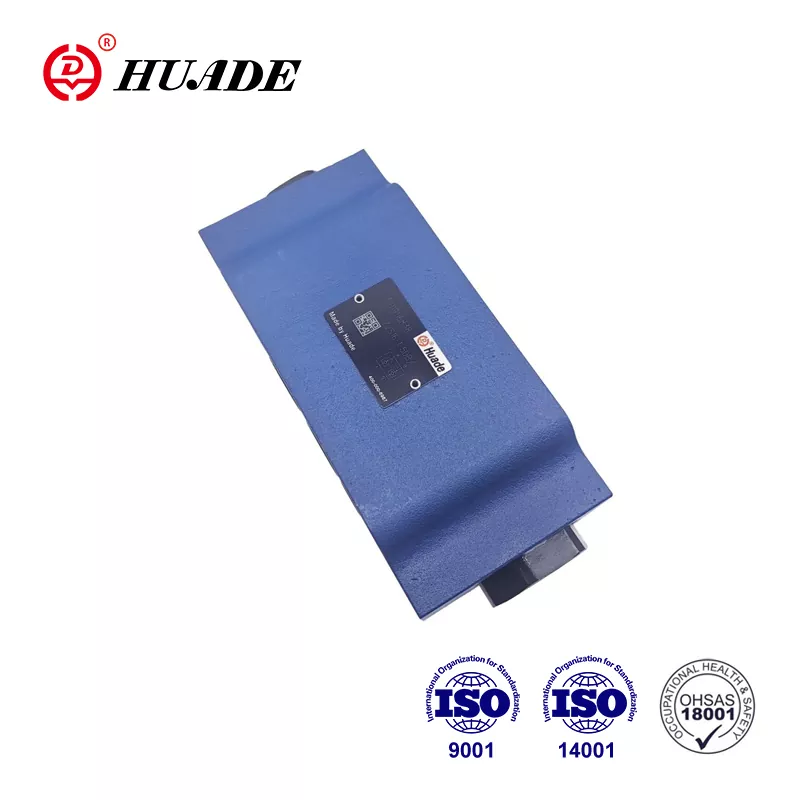

Alternativní výrobci vyrábějí kompatibilní verze zpětného ventilu Sandwich Plate Z2S 10. Čínský výrobce Huade Hydraulic vyrábí řadu HD Z2S 10, která zachovává stejný montážní vzor CETOP 05 a podobné specifikace. Tyto alternativy obvykle stojí o 25 až 35 procent méně než originální produkty Rexroth, s cenou kolem 120 až 200 dolarů. Kompromis zahrnuje omezenou technickou dokumentaci a méně komplexní záruční podporu.
Při objednávání Z2S 10 ověřte kompletní číslo dílu včetně označení série, kódu prasklinového tlaku a specifikace materiálu těsnění. Kompletní číslo dílu může vypadat jako Z2S10-1-5X pro praskací tlakový ventil 3 bar s těsněním NBR v aktuální řadě 5X. Přidání "/V" určuje těsnění FKM, zatímco konfigurace blokování (A, B nebo AB) se objeví dříve v pořadí čísel dílů.
Pokyny pro instalaci
Instalace sendvičové desky zpětného ventilu Z2S 10 vyžaduje pečlivou pozornost při přípravě montážního povrchu. Spojovaný povrch musí dosahovat maximální drsnosti Ra 0,8 a udržovat rovinnost v rozmezí 0,01 mm na 100 mm délky povrchu. Tyto specifikace nejsou volitelná doporučení. Drsné nebo zvlněné montážní povrchy způsobí netěsnost O-kroužku, která ohrožuje celý účel použití zpětného ventilu s nulovým únikem.
Z2S 10 používá specifické velikosti O-kroužků, které se liší od větších modelů Z2S. Hlavní porty A, B, P a T vyžadují O-kroužky o vnějším průměru 16 mm a průřezu 2 mm. Pilotní porty X a Y používají menší O-kroužky 8 mm x 1,5 mm. Před instalací se ujistěte, že máte správnou sadu O-kroužků, protože použití nesprávných velikostí zaručuje únik a potenciální problémy s kontaminací.
Specifikace točivého momentu jsou u instalací sendvičových desek velmi důležité. Utáhněte čtyři montážní šrouby M8 na 41 Newtonmetrů v diagonálním křížovém vzoru. Dva pomocné šrouby M5 vyžadují krouticí moment 8,8 Newtonmetru. Nedostatečné utahování umožňuje netěsnosti a potenciální posunutí ventilu, zatímco nadměrné utahování může deformovat hliníkové nebo litinové tělo ventilu. Vždy používejte kalibrovaný momentový klíč spíše než rázové utahováky nebo odhady podle pocitu.
Umístěte sendvičovou desku zpětného ventilu Z2S 10 tak, aby polohovací kolíky přesně lícovaly s otvory ve vašem montážním potrubí nebo pomocné desce. Tyto kolíky zabraňují bočnímu pohybu, který by mohl uříznout O-kroužky během tlakových cyklů. Před montáží důkladně očistěte všechny montážní povrchy, abyste odstranili kovové třísky, nečistoty nebo starý těsnicí materiál, který by mohl narušit těsnění.
Po zajištění všech šroubů naplňte hydraulický systém čistou kapalinou a před použitím plného provozního zatížení několikrát propněte akční členy. Tato procedura vloupání vyčistí zachycený vzduch a ověří, že Z2S 10 funguje správně. Během prvního provozu sledujte jakékoli vnější netěsnosti kolem těsnění O-kroužků. Malé úniky, které se objevují během prvního natlakování, často indikují nesprávný utahovací moment šroubu nebo znečištění povrchu.
Úvahy o systémové integraci
Sendvičová deska zpětného ventilu Z2S 10 se obvykle instaluje mezi směrový regulační ventil a hydraulický pohon, který ovládá. Toto umístění umožňuje Z2S 10 zablokovat porty pohonu, když se směrový ventil přesune do neutrální polohy. Pilotní porty se připojují k pracovním portům směrového ventilu tak, že jakýkoli záměrný průtok přes směrový ventil také otevírá Z2S 10 v příslušném směru.
Při integraci Z2S 10 do aplikací s vertikálními válci, jako jsou zvedací stoly nebo lisovací berany, věnujte pozornost potrubí pilotního portu. Řídicí tlak musí překonat jak praskající tlakovou pružinu, tak jakýkoli systémový tlak, který se snaží ventil přinutit k uzavření. Nedostatečný řídicí tlak zabrání otevření ventilu a ponechá váš pohon zajištěný v poloze, i když vydáte příkaz k pohybu.
Připojení portu nádrže vyžaduje u Z2S 10 zvláštní pozornost. Pilotní port Y se obvykle připojuje k nádrži buď přímo, nebo přes port nádrže směrového ventilu. Toto spojení musí dosáhnout skutečného atmosférického tlaku, aby se ventil spolehlivě uzavřel. Jakýkoli zpětný tlak v potrubí nádrže může zabránit úplnému uzavření ventilu, což má za následek nežádoucí posun pohonu.
Při dimenzování hydraulického systému zvažte pokles tlaku přes sendvičovou desku zpětného ventilu Z2S 10. Správně fungující Z2S 10 vykazuje tlakovou ztrátu menší než 3 bar při maximálním jmenovitém průtoku ve směru volného průtoku. Tento pokles tlaku snižuje dostupnou sílu na váš pohon a vytváří teplo ve vašem hydraulickém oleji. Předimenzování Z2S 10 pro vaše požadavky na průtok minimalizuje pokles tlaku a zlepšuje účinnost systému.
Více ventilů Z2S 10 lze naskládat dohromady do sendvičových deskových konfigurací pro ovládání více pohonů z kompaktního rozdělovače. Tento modulární přístup zjednodušuje instalaci a snižuje počet potřebných samostatných montážních míst ventilů. Každá další vrstva ventilu však zvyšuje výšku stohu a zvyšuje počet těsnění O-kroužků, která vyžadují správnou instalaci.
Požadavky na údržbu
Sendvičová deska zpětného ventilu Z2S 10 vyžaduje relativně minimální údržbu, když pracuje v rámci konstrukčních specifikací. Naplánujte si kontroly každých šest až dvanáct měsíců v závislosti na vašem pracovním cyklu a provozním prostředí. Během inspekcí zkontrolujte, zda nedochází k žádnému vnějšímu prosakování oleje kolem těsnění O-kroužků a ověřte, zda pohony správně drží polohu při vystředění směrových ventilů.
Otestujte pilotní provoz příkazem k pomalému pohybu ovladače a potvrzením hladkého a konzistentního pohybu. Trhavý nebo váhavý pohyb může naznačovat, že se Z2S 10 neotevře úplně kvůli znečištění nebo nedostatečnému řídicímu tlaku. Změřte pilotní tlak na portech X a Y za provozních podmínek, abyste ověřili, že překračuje specifikaci tlaku pro praskání plus jakékoli tření v pilotním okruhu.
Vyměňte těsnění O-kroužků každé dva až pět let jako preventivní údržbu bez ohledu na to, zda pozorujete únik. Těsnící materiály NBR a FKM postupně tvrdnou v důsledku tepelného cyklování a chemické expozice v průběhu času. Tvrzená těsnění ztrácejí svou schopnost přizpůsobit se menším povrchovým nerovnostem a případně umožňují únik. Při výměně těsnění zkontrolujte talíř ventilu a povrchy sedla, zda nejsou rýhované, eroze nebo zanořené znečištění.
Během běžného provozu sledujte pokles tlaku na sendvičové desce zpětného ventilu Z2S 10. Zvyšující se pokles tlaku v průběhu času indikuje nahromadění znečištění ve vnitřních průchodech nebo částečnou ucpání prvku talířku. Neignorujte postupně rostoucí poklesy tlaku, protože signalizují rozvíjející se problémy, které nakonec způsobí úplné selhání ventilu.
Pokud se Z2S 10 při použití řídicího tlaku neuvolní, nejprve ověřte adekvátní řídicí tlak na vstupu ventilu. Zablokované nebo omezené pilotní průchody často způsobují selhání uvolnění. Zkontrolujte, zda přípojky nádrže skutečně dosahují atmosférického tlaku bez omezení. Pokud tyto obvody zkontrolují správně, ale ventil se stále neuvolní, vnitřní kontaminace pravděpodobně zablokovala mechanismus talířku.
Úplné selhání ventilu, kde dojde k úniku zadní části, znamená poškození talíře nebo sedla. Kovové částice odjinud ve vašem systému se mohou usadit v těsnicích plochách, což brání těsnému uzavření. V tomto okamžiku raději vyměňte celý ventil Z2S 10, než se pokoušejte o opravy v terénu. Přesné opracování potřebné pro správné utěsnění povrchů činí opravy v terénu nepraktické.
Porovnání velikostí 10 alternativ
Parker Hannifin vyrábí pilotně ovládané zpětné ventily v podobných velikostních řadách jako Z2S 10. Sendvičové ventily Parker CETOP 05 nabízejí srovnatelné specifikace s mírně odlišnými vnitřními konstrukcemi. Jejich ceny obvykle odpovídají úrovním Bosch Rexroth, takže váš výběr závisí spíše na stávajících systémových komponentách a vztazích s distributory než na úvahách o nákladech.
HYDAC vyrábí sendvičové deskové zpětné ventily, které se montují na vzory ISO 4401-05 odpovídající půdorysu Z2S 10. HYDAC klade důraz na odolnost proti korozi a nabízí varianty s funkcemi předběžného otevření, které snižují hydraulické rázy při přechodech ventilů. Jejich cena je asi o 10 až 15 procent vyšší než u sendvičové desky se zpětným ventilem Z2S 10, ale aplikace citlivé na tlakové špičky mohou ospravedlnit prémii.
Huade HD Z2S 10 představuje přímou náhradu vyráběnou v Číně. Huade si zachovává identické montážní rozměry, vzory portů a jmenovité tlaky a přitom prodává za výrazně nižší ceny. Mnoho uživatelů úspěšně nasazuje ventily Huade v aplikacích citlivých na náklady, kde prostoje mají zvládnutelné důsledky. Klíčové bezpečnostní systémy však těží ze zavedených záznamů kvality a komplexní technické podpory společnosti Bosch Rexroth.
Eaton Vickers vyrábí pilotní zpětné ventily optimalizované pro vyšší průtoky. Pokud vaše aplikace posouvá limit 80 litrů za minutu Z2S 10, zvažte alternativy Vickers, které mohou nabídnout lepší průtokové charakteristiky. Jejich montážní vzory používají podobné, ale ne identické rozměry, proto před objednáním ověřte kompatibilitu.
Sun Hydraulics vyrábí pilotně ovládané zpětné ventily typu kazety, které nabízejí alternativu k konstrukcím sendvičových desek. I když se nejedná o přímou náhradu za Z2S 10, kazety Sun mohou dosáhnout podobných funkcí s různými konstrukcemi potrubí. Tato možnost má smysl především u nových návrhů systémů, spíše než u aplikací pro dodatečné vybavení.
Variace sérií a čísla dílů
Bosch Rexroth vyrábí sendvičovou desku zpětného ventilu Z2S 10 v několika sériových označeních. Řada 5X představuje současnou výrobu s těsněním NBR pro aplikace s minerálními oleji. Dřívější řady jako 50 a 60 se stále objevují ve starších systémech, ale nové instalace by měly specifikovat komponenty 5X pro nejlepší dostupnost dílů do budoucna.
Přidání „V“ k číslu dílu specifikuje těsnění FKM namísto standardních těsnění NBR. Například Z2S10-1-5X používá těsnění s minerálním olejem, zatímco Z2S10-1-5X/V používá těsnění FKM určené pro fosfátové estery nebo syntetické kapaliny. Tento rozdíl je důležitý v aplikacích, jako je ohnivzdorná hydraulika nebo systémy využívající ekologicky šetrné biologicky odbouratelné oleje.
Konfigurace blokování se objeví v čísle dílu jako písmenný kód. "A" označuje blokování pouze na portu A, "B" blokuje pouze port B a "AB" blokuje oba porty. Většina aplikací používá konfiguraci AB, protože poskytuje maximální flexibilitu pro různé návrhy obvodů. Jednoportové blokování slouží ke specializovaným účelům, kde potřebujete držet pohon pouze na jedné straně.
Trhací tlak se zobrazí jako číselný kód: „1“ udává 3 bary, „2“ označuje 5 barů, „3“ znamená 7,5 barů a „4“ označuje praskací tlak 10 barů. Nižší praskací tlaky poskytují těsnější kontrolu, ale mohou umožnit větší protitlak před usazením. Vyšší praskací tlaky lépe tolerují kolísání tlaku v systému, ale k otevření vyžadují větší pilotní tlak.
Kompletní čísla dílů jako R900409844 nebo R900481624 identifikují konkrétní konfigurace Z2S 10 v objednávkovém systému Bosch Rexroth. Při objednávání náhradních dílů vždy používejte tato kompletní čísla dílů, abyste zajistili, že obdržíte přesně tu správnou specifikaci ventilu pro vaši aplikaci. Obecné popisy nebo neúplná čísla dílů mohou způsobit nesprávné konfigurace.
Odstraňování běžných problémů
Když sendvičová deska zpětného ventilu Z2S 10 neudrží zatížení a umožňuje posun pohonu, je třeba prošetřit několik příčin. Nejprve ověřte, že pilotní porty nedostávají neúmyslný tlak, který otevírá ventil. Křížově propojená pilotní vedení nebo netěsné směrové ventily mohou vyvinout dostatečný tlak k otevření Z2S 10, i když očekáváte, že se zablokuje.
Zkontrolujte znečištění hydraulické kapaliny odebráním vzorku oleje a jeho analýzou na počet částic. Dokonce i jemné částice neviditelné pouhým okem mohou bránit správnému utěsnění. Pokud úrovně znečištění překročí specifikace ISO 4406 20/18/15, vyčistěte nebo vyměňte systémové filtry a zvažte přidání jemnější filtrace před Z2S 10.
Pečlivě prozkoumejte vzory vnějšího úniku. Netěsnosti kolem drážek O-kroužků indikují buď poškozená těsnění, nesprávný utahovací moment šroubů nebo zkroucené montážní povrchy. Únik oleje ze samotného těla ventilu naznačuje vnitřní poškození vyžadující kompletní výměnu ventilu. Nikdy se nepokoušejte opravovat vnitřní součásti v terénu, protože požadovaná přesnost přesahuje obvyklé možnosti dílny.
Pokud se Z2S 10 neuvolní, když použijete pilotní tlak, změřte skutečný tlak na pilotních portech X a Y během provozu. Potřebujete tlak překračující specifikaci praskacího tlaku plus jakékoli tření v pilotních kanálech. Nedostatečný řídicí tlak je nejčastější příčinou selhání spouštění. Zkontrolujte, zda nejsou ucpané pilotní vedení, poddimenzované pilotní kanály nebo nedostatečný tlak z vašeho směrového ventilu.
Neobvyklý hluk ze sendvičové desky zpětného ventilu Z2S 10 během provozu obvykle indikuje kavitaci nebo strhávání vzduchu. Ověřte, že přípojky vaší nádrže udržují správnou hladinu oleje a že sací potrubí nevpouští vzduch. Poškození kavitací může rychle zničit povrch sedla ventilu a kuželky, což vyžaduje kompletní výměnu.
Budoucí vývoj
Konstrukce hydraulického systému se nadále posouvá směrem k lepším monitorovacím a diagnostickým schopnostem. Zatímco základní sendvičová deska zpětného ventilu Z2S 10 zůstává čistě mechanickou součástí, moderní systémy stále více integrují tlakové senzory a převodníky polohy do ventilových rozdělovačů. Tyto senzory poskytují zpětnou vazbu v reálném čase o provozu ventilu a stavu systému bez nutnosti úprav samotného Z2S 10.
Posun k elektrohydraulickým systémům vytváří nové aplikace pro pilotně ovládané zpětné ventily. Elektrické servopohony zvládají přesné polohování, zatímco hydraulické obvody poskytují zálohu vysoké síly a Z2S 10 zajišťuje hydraulické polohy při přerušení napájení. Tento doplňkový vztah rozšiřuje případy použití pro kompaktní zpětné ventily v hybridních energetických systémech.
Environmentální předpisy řídí změny složení hydraulických kapalin. Biologicky odbouratelné oleje a alternativy s nízkou toxicitou získávají podíl na trhu, zejména v mobilních zařízeních a na ekologicky citlivých místech. Budoucí specifikace Z2S 10 mohou zahrnovat materiály těsnění speciálně optimalizované pro tyto nové typy kapalin nad rámec současných možností NBR a FKM.
Miniaturizace pokračuje v mobilní hydraulice, protože výrobci zařízení usilují o snížení hmotnosti a zvýšení účinnosti. Z2S 10 již dobře slouží kompaktním aplikacím, ale mohou se objevit ještě menší varianty pro mikrohydraulické systémy v robotice a zařízeních pro přesnou výrobu.
Výběr
Výběr sendvičové desky zpětného ventilu Z2S 10 začíná výpočtem vašich požadavků na maximální průtok. Pokud vaše pohony potřebují více než 80 litrů za minutu, větší modely Z2S 16 nebo Z2S 22 lépe vyhovují vaší aplikaci. Pro průtoky pod 80 litrů za minutu poskytuje Z2S 10 optimální výkon v kompaktním balení.
Dále určete svůj maximální provozní tlak. Tlak 315 barů Z2S 10 zvládá většinu průmyslových a mobilních aplikací. Pokud váš systém pracuje pod 150 bar, jste v rámci možností ventilu. Systémy, které se blíží nebo překračují 250 barů, vyžadují pečlivou pozornost všem komponentům systému včetně správné filtrace a údržby těsnění.
Pečlivě zvažte omezení prostoru pro montáž. Sendvičová deska Z2S 10 zvyšuje výšku stohu o 25 mm a celková obálka měří 162 mm x 57 mm. Ověřte, že vaše montážní plocha rozdělovače nebo ventilu vyhovuje těmto rozměrům s dostatečnou vůlí pro hydraulická připojení a přístup pro údržbu.
Kompatibilita s kapalinami určuje výběr materiálu těsnění. Standardní těsnění NBR spolehlivě fungují s hydraulickými oleji na ropné bázi, které tvoří většinu průmyslových a mobilních aplikací. Kapaliny s fosfátovými estery, syntetická hydraulika nebo biologicky odbouratelné oleje vyžadují těsnění FKM specifikovaná přidáním označení V k číslu dílu.
Úvahy o rozpočtu ovlivňují, zda zvolíte originální komponenty Bosch Rexroth nebo kompatibilní alternativy. Kritické bezpečnostní aplikace, kde by selhání ventilu mohlo způsobit zranění nebo značné škody na majetku, ospravedlňují prémii za originální vybavení. Méně náročné aplikace mohou akceptovat nákladově optimalizované alternativy od výrobců, jako je Huade, aniž by byla ohrožena přijatelná spolehlivost.
Sendvičová deska zpětného ventilu Z2S 10 poskytuje osvědčený výkon v kompaktních hydraulických aplikacích. Díky kombinaci spolehlivého blokování, pilotně ovládaného uvolnění a prostorově úsporného formátu sendvičových desek je vhodný pro mobilní zařízení, průmyslové stroje a specializované výrobní systémy. Pochopení specifikací, požadavků na instalaci a potřeby údržby vám pomůže efektivně nasadit tento ventil do vašich hydraulických okruhů.
