Při práci s hydraulickými systémy je řízení směru proudění zásadní pro bezpečnost a účinnost. Kazetový ventil Bosch Rexroth M-SR slouží jako spolehlivý zpětný ventil, který umožňuje průtok kapaliny v jednom směru a zároveň zcela blokuje zpětný tok. Tato součást se stala standardní volbou v průmyslových hydraulických aplikacích díky své kompaktní konstrukci a těsnosti.
Co je patronový ventil M-SR
Kazetový ventil M-SR je šroubovací hydraulický zpětný ventil vyrobený společností Bosch Rexroth, jednou z předních společností v oblasti hydraulické techniky. Tento kartušový ventil M-SR patří do řady 1X a používá talířový design pro řízení průtoku kapaliny. Ventil zapadá přímo do bloku rozdělovače, což šetří místo ve srovnání s tradičními ventily namontovanými na potrubí.
Základní operace je jednoduchá. Když hydraulická kapalina tlačí na ventil ve směru dopředu dostatečným tlakem, talíř se otevře a umožní průtok. Když tlak přichází z opačného směru, talíř těsně těsní proti svému sedlu a zabraňuje jakémukoli zpětnému toku. Toto těsnění kov na kov vytváří nepropustný uzávěr, který udržuje tlak v systému bez degradace v průběhu času.
Kartušový ventil M-SR se dodává ve dvou typech instalace: rohový ventil KE pro 90stupňové průtokové cesty a KD inline ventil pro přímé průtokové cesty. Tato flexibilita pomáhá inženýrům navrhovat kompaktní hydraulické okruhy, které se vejdou do omezeného prostoru.
Technické specifikace a rozsah velikostí
Kartušový ventil M-SR je k dispozici v sedmi jmenovitých velikostech, označených jako NG 6 až NG 30. Každá velikost zvládá různé průtoky a úrovně tlaku v závislosti na požadavcích aplikace.
U menších systémů zvládá kartušový ventil NG 6 M-SR průtoky až 6 litrů za minutu a pracuje při tlacích až 420 barů. S rostoucí velikostí výrazně roste průtoková kapacita. Verze NG 10 zvládne 50 litrů za minutu, zatímco NG 15 zvládne 120 litrů za minutu. Největší standardní velikost, NG 30, pojme průtoky až 400 litrů za minutu, i když její maximální tlak klesne na 250 barů.
Trhací tlak, což je minimální tlak potřebný k otevření ventilu, se pohybuje v podstatě od nuly (u bezpružinových verzí) až do 5 barů. Většina aplikací používá standardní pružinu 0,5 baru, která zajišťuje spolehlivé utěsnění a zároveň se snadno otevírá, když začne proudit dopředu. Vyšší praskací tlaky jako 1,5 bar nebo 3 bar jsou k dispozici pro systémy, které potřebují silnější zpětnou těsnící sílu.
Rozsah provozních teplot závisí na materiálu těsnění. Standardní těsnění NBR fungují od záporných 30 stupňů Celsia do kladných 80 stupňů Celsia. Pro aplikace odolné vůči vysokým teplotám nebo chemikáliím prodlužují těsnění FKM horní mez a zároveň mírně zužují rozsah nízkých teplot.
Kazetový ventil M-SR pracuje s různými hydraulickými kapalinami včetně minerálních olejů, biologicky odbouratelných kapalin a ohnivzdorných doplňků. Při použití kapalin na vodní bázi by provozní teplota měla zůstat pod 60 stupňů Celsia, aby byla zachována životnost těsnění.
Požadavky na instalaci a montážní detaily
Instalace kazetového ventilu M-SR vyžaduje pozornost několika rozměrových a povrchových specifikací. Délka těla ventilu se liší podle velikosti, v rozmezí od 33,3 milimetrů u NG 6 až po 83,3 milimetrů u NG 30 se zápornou tolerancí 0,1 milimetru. Instalační dutina se řídí normou ZN 10001, která zajišťuje kompatibilitu se správně navrženými rozdělovacími bloky.
Každá velikost vyžaduje specifickou zátku se závitem pro utěsnění dutiny. Například kartušový ventil NG 10 M-SR používá číslo dílu R913011603, který má vrtání o průměru 18 milimetrů a trubkový závit G 1/2. Verze NG 20 používá větší zástrčku s vrtáním 30 milimetrů a závitem G 1. Tyto zátky musí být před instalací lehce naolejovány, aby se zabránilo zadření a zajistilo se správné utěsnění.
Pro spolehlivý provoz je důležitá povrchová úprava. Těsnící plochy by měly mít hodnotu drsnosti mezi Rz 8 a Rz 16. Ventil lze namontovat v libovolné orientaci, i když zamezení vzduchových kapes v okruhu pomáhá předcházet kavitaci a hluku.
Pro vysokotlaké aplikace nad 350 bar přidává aplikace Loctite 243 na závity zátky zajištění proti uvolnění v důsledku vibrací. Kartušový ventil M-SR si zachovává svou jmenovitou tlakovou kapacitu, pokud je správně nainstalován se správnými hodnotami točivého momentu.
Výkonové charakteristiky a průtokové křivky
Pochopení toho, jak se patronový ventil M-SR chová za různých podmínek, pomáhá technikům vybrat správnou velikost a pružinu. Vztah mezi průtokem a poklesem tlaku sleduje nelineární křivku, která se mění v závislosti na velikosti ventilu a nastavení praskacího tlaku.
Vezmeme-li jako příklad kartušový ventil NG 15 M-SR, při průtoku 100 litrů za minutu pomocí pružiny 0,5 baru měří pokles tlaku na ventilu přibližně 0,8 baru. Jak se průtok zvyšuje, tlaková ztráta stoupá rychleji v důsledku zvýšené rychlosti průchodu ventilovým otvorem. Při 120 litrech za minutu dosahuje pokles tlaku zhruba 1,2 baru.
U větších ventilů, jako je NG 30, zůstává tlaková ztráta nižší při ekvivalentních průtocích díky větší průtočné ploše. Při průtoku 400 litrů za minutu vykazuje kartušový ventil NG 30 M-SR pokles tlaku kolem 10 barů, což je přijatelné ve většině okruhů s vysokým průtokem.
Tyto výkonnostní křivky předpokládají použití hydraulického oleje HLP 46 při 40 stupních Celsia. Změny viskozity ovlivňují pokles tlaku, přičemž hustší kapaliny vytvářejí vyšší odpor. Ventil zvládá viskozity od 2,8 do 500 čtverečních milimetrů za sekundu, i když výkon mimo typický rozsah by měl být ověřen pro konkrétní aplikace.
Výkon zpětného těsnění je v podstatě dokonalý. Když tlak působí proti směru zavírání, kuželka pevně sedí a zabraňuje úniku. Díky této těsnosti je kartušový ventil M-SR vhodný pro udržování tlaku v lahvích nebo pro zamezení zpětného toku v čerpacích okruzích.
Běžné aplikace a případy použití
Kazetový ventil M-SR nachází uplatnění v mnoha průmyslových odvětvích, kde je vyžadována spolehlivá funkce zpětného ventilu. V automobilovém průmyslu tyto ventily chrání testovací stojany převodovek a obvody brzdového systému. Typická instalace může používat kartušový ventil NG 20 M-SR v testovacím okruhu převodovky s průtokem 200 litrů za minutu, kde zamezení zpětného toku zajišťuje přesné výsledky testu a chrání drahé zařízení.
Balicí stroje se spoléhají na přesné umístění válce a kartušový ventil M-SR zabraňuje posunu zátěže tím, že blokuje zpětný tok při středění směrového ventilu. Tato aplikace často používá menší velikosti, jako je NG 10 nebo NG 15, přizpůsobené požadavkům na průtok válce.
Lékařská a farmaceutická zařízení vyžadují čistý provoz bez rizika kontaminace. Utěsněný design patrony ventilu M-SR eliminuje vnější únikové cesty, které by mohly vnášet nečistoty. Tyto systémy obvykle pracují při mírných tlacích, kde jmenovitý tlak 420 barů poskytuje dostatečnou bezpečnostní rezervu.
Průmyslové obráběcí stroje používají kazetový ventil M-SR v obtokových okruzích čerpadel a aplikacích pro udržování zatížení válců. Kompaktní instalace šetří místo na panelu a zároveň poskytuje spolehlivý výkon v náročných výrobních prostředích. Stavební zařízení a systémy řízení sklonu větrných turbín také obsahují tyto ventily pro jejich robustní vysokotlakou schopnost.
Všestrannost kartušového ventilu M-SR vychází z jednoduchého ovládání a široké škály velikostí. Inženýři mohou specifikovat přesnou kombinaci velikosti, praskacího tlaku a materiálu těsnění, aby odpovídala jejich specifickým požadavkům.
Úvahy o údržbě a životnosti
Jednou z výhod patronového ventilu M-SR je jeho dlouhá životnost s minimální údržbou. Bosch Rexroth odhaduje střední dobu do nebezpečného selhání na 150 let za normálních provozních podmínek, což se pro většinu instalací promítá do v podstatě bezúdržbového provozu.
Hlavním požadavkem na servis je udržování správné čistoty kapalin. Ventil vyžaduje filtraci 20 mikrometrů nebo jemnější, aby se zabránilo kontaminaci částicemi, které by mohly poškodit těsnicí plochy. Dodržování úrovně čistoty ISO 4406 20/18/15 zajišťuje spolehlivý provoz a maximální životnost.
Závitová zátka, která utěsňuje dutinu, je považována za položku podléhající opotřebení, ačkoli výměna je zřídka potřebná, pokud není ventil několikrát odstraněn a znovu nainstalován. Náhradní zástrčky jsou k dispozici samostatně se stejnými čísly dílů uvedenými pro počáteční instalaci.
Při provozu kartušového ventilu M-SR v drsném prostředí s vysokými teplotami, agresivními kapalinami nebo silným znečištěním by měly být intervaly kontrol zkráceny oproti standardnímu předpokladu. Monitorování vnějšího úniku kolem závitové zátky a pravidelná kontrola tlaků v systému pomáhá zachytit potenciální problémy před selháním.
Utěsněný design kazety chrání vnitřní součásti před vystavením vlivům prostředí, což přispívá k vynikající spolehlivosti. Na rozdíl od externích zpětných ventilů, které mohou utrpět korozi nebo fyzickému poškození, je ventil M-SR chráněn uvnitř bloku potrubí.
Porovnání alternativ a kompatibilních produktů
Zatímco kazetový ventil Bosch Rexroth M-SR nastavuje standard pro výkon vysokotlakého zpětného ventilu, na trhu existuje několik alternativ. Pochopení rozdílů pomáhá při rozhodování o zdrojích a otázkách kompatibility.
Hydac nabízí kazetové zpětné ventily řady CSBN s podobnou šroubovací montáží, ale typicky dimenzované na 350 barů místo 420 barů. Tyto ventily stojí o něco méně a zároveň poskytují srovnatelný výkon v aplikacích, které nevyžadují plný jmenovitý tlak. Parker vyrábí řadu D1VW, která zahrnuje možnosti elektronického monitorování pro systémy, které potřebují zpětnou vazbu o stavu ventilu.

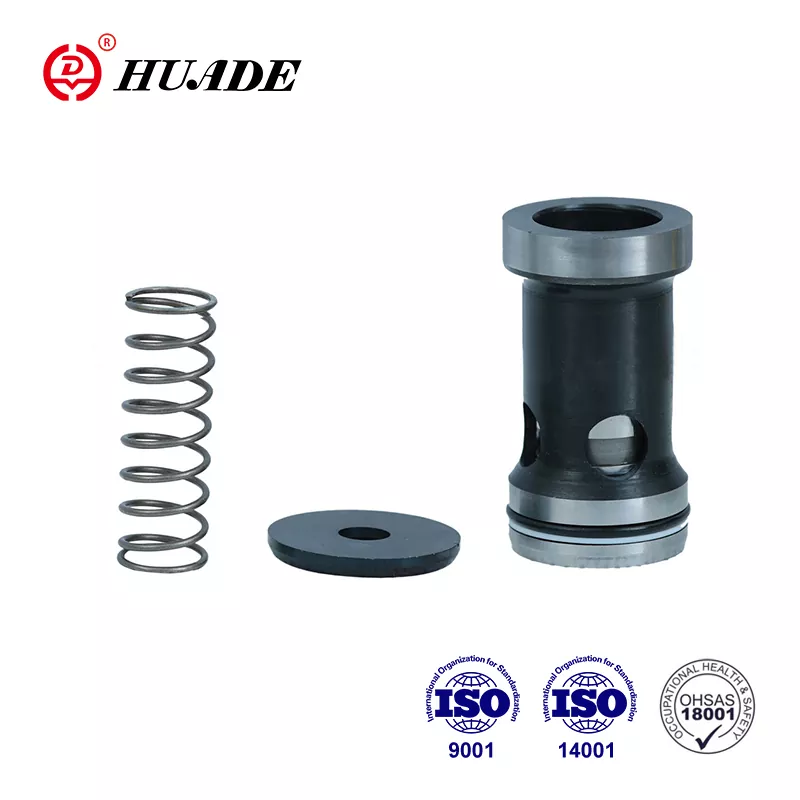

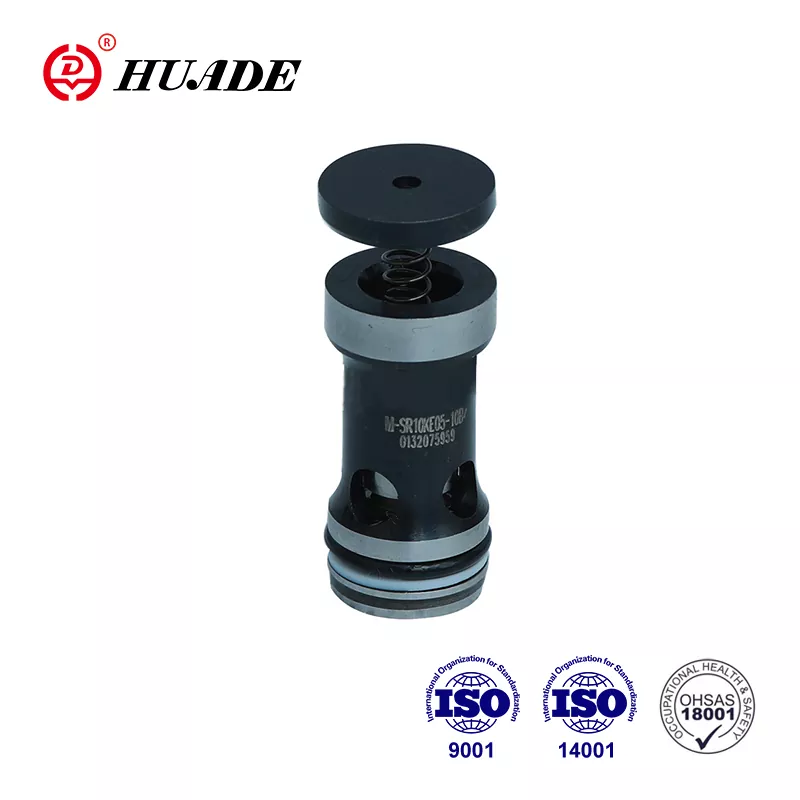

Několik výrobců v Číně vyrábí kazetové ventily kompatibilní se specifikacemi M-SR. Společnosti jako Huade a Hengli vyrábějí ventily odpovídající rozměrovým a výkonnostním charakteristikám za nižší ceny. Tyto alternativy mohou dobře fungovat v nekritických aplikacích nebo tam, kde jsou významná rozpočtová omezení. Klíčovým aspektem je ověření, že výrobce dodržuje řádnou kontrolu kvality a poskytuje certifikační dokumentaci ISO.
Při výběru mezi originálním kazetovým ventilem Bosch Rexroth M-SR a kompatibilními alternativami zvažte kritičnost aplikace, požadované úrovně certifikace a dostupnost místní podpory. Kritické systémy, které nemohou tolerovat selhání, by měly používat originální vybavení. Méně náročné aplikace mohou přijímat kompatibilní produkty, aby se snížily náklady.
Kde koupit a informace o ceně
Kazetový ventil M-SR je k dispozici prostřednictvím několika kanálů v závislosti na vaší lokalitě a požadavcích na množství. Bosch Rexroth provozuje oficiální internetový obchod na adrese [store.boschrexroth.com] (http://store.boschrexroth.com/), kam se standardní konfigurace dodávají během jednoho až tří dnů. Čísla dílů mají specifický formát, například R900350797 pro rohový ventil NG 30 KE s pružinou 0,5 baru.
Autorizovaní distributoři, jako je BuyRexroth, poskytují kartušový ventil M-SR s transparentními cenami a možnostmi dopravy po celém světě. Tito distributoři obvykle skladují běžné velikosti a mohou si objednat speciální konfigurace přímo z továrny. Dodací lhůty pro standardní díly jsou obvykle krátké, zatímco vlastní specifikace mohou vyžadovat několik týdnů.
Cena se výrazně liší podle velikosti a konfigurace ventilu. Menší velikosti, jako je NG 6, obvykle stojí mezi 50 a 80 dolary, zatímco velké ventily NG 30 mohou dosáhnout 200 dolarů nebo více. Kompatibilní alternativy od čínských výrobců mohou mít cenu o 20 až 40 procent nižší, ačkoli minimální objednací množství může být vyšší, než je u malých projektů preferováno.
Pro specializované aplikace vyžadující těsnění FKM nebo nestandardní tlaky při praskání často nejlepší výsledky přináší vyžádání cenové nabídky přímo od distributorů nebo výrobce. Technická podpora vám může před nákupem pomoci potvrdit, že vybraná konfigurace kazetového ventilu M-SR odpovídá aplikačním požadavkům.
Úvahy o návrhu pro systémovou integraci
Integrace patronového ventilu M-SR do hydraulického systému vyžaduje pečlivou pozornost návrhu potrubí a uspořádání okruhu. Ventil se instaluje do standardní dutiny, která musí být opracována na přesné rozměry. Spolupráce s dodavateli potrubí, kteří dodržují normu ZN 10001, zajišťuje správné přizpůsobení a výkon.
Směr průtoku patronovým ventilem M-SR musí být v souladu s konstrukcí okruhu. Šipka na těle ventilu nebo katalogový symbol označuje směr volného průtoku. Instalace ventilu dozadu zablokuje veškerý průtok, takže ověření během montáže je důležité. Někteří technici označují rozdělovací blok šipkami směru toku, aby se předešlo chybám při instalaci.
Výpočty tlakové ztráty by měly brát v úvahu charakteristiky ventilu při očekávaných průtokech. Zatímco tlaková ztráta přes kazetový ventil M-SR je typicky malá ve srovnání s jinými omezeními okruhu, aplikace s vysokým průtokem těží z výběru další větší velikosti, aby se minimalizovaly energetické ztráty a tvorba tepla.
Volba tlaku při praskání ovlivňuje jak odpor proudění vpřed, tak i zpětnou těsnicí sílu. Aplikace, které vyžadují minimální dopředný odpor, by měly používat nižší praskací tlaky, jako je 0,2 bar nebo dokonce verze bez pružin. Systémy, které musí udržovat tlak proti měnícímu se zatížení, těží z vyšších tlaků při praskání, které poskytují silnější těsnění.
Teplotní cykly a kompatibilita kapalin by měly být ověřeny ve fázi návrhu. Pokud systém zaznamená extrémní teploty nebo používá speciální kapaliny, ověření kompatibility materiálu těsnění zabrání předčasnému selhání. Volitelné těsnění FKM rozšiřuje chemickou odolnost pro aplikace zahrnující agresivní přísady nebo zvýšené teploty.
Závěr
Kazetový ventil Bosch Rexroth M-SR poskytuje spolehlivou funkci zpětného ventilu v kompaktním balení vhodném pro vysokotlaké hydraulické systémy. Jeho šroubovací design kazety zjednodušuje instalaci a zároveň eliminuje vnější únikové cesty. Rozsah velikostí od NG 6 do NG 30 pokrývá požadavky na průtok od malých lahví až po velké průmyslové okruhy.
Výběr správné konfigurace patronového ventilu M-SR zahrnuje přizpůsobení velikosti ventilu požadavkům na průtok, volbu vhodného tlaku pro praskání pro danou aplikaci a ověření kompatibility těsnění s provozními podmínkami. Vynikající životnost a minimální požadavky na údržbu činí z tohoto ventilu cenově výhodnou volbu po celou dobu životnosti systému.
Ať už se jedná o návrh nového hydraulického okruhu nebo výměnu stávajících součástí, pochopení možností a požadavků na instalaci kazetového ventilu M-SR pomáhá zajistit úspěšnou implementaci. Široká dostupnost a rozsáhlá historie aplikací poskytují jistotu při specifikaci této osvědčené hydraulické komponenty.
