Když pracujete s hydraulickými systémy, záleží na udržení průtoku kapaliny správným směrem víc, než si možná myslíte. Sendvičová deska zpětného ventilu Z1S od společnosti Bosch Rexroth přesně to dělá – nechává tekutinu procházet jedním směrem a zároveň jí brání ve zpětném toku. Tato jednoduchá práce je klíčová ve všem, od továrních strojů po stavební zařízení.
Čím se sendvičová deska zpětného ventilu Z1S liší
Sendvičová deska zpětného ventilu Z1S získala své jméno podle způsobu instalace. Namísto spojení s hadicemi a armaturami sedí mezi ostatními součástmi jako sendvičová vrstva. Tato konstrukce šetří místo a snižuje počet spojovacích bodů, kde by mohlo dojít k netěsnostem. Ventil využívá pružinový talířový mechanismus, který se těsně uzavírá proti zpětnému toku a dosahuje téměř nulového úniku, i když tlak dosáhne 350 barů.
Konstrukce sendvičové desky zpětného ventilu funguje dobře ve stísněných prostorách. Výrobci strojů často skládají více jednotek Z1S vertikálně do hydraulických rozvodů, čímž vytvářejí složité řídicí obvody bez přidávání objemného vnějšího potrubí. Tento modulární přístup se řídí normami ISO 4401, což znamená, že sendvičová deska zpětného ventilu Z1S je vhodná pro komponenty od různých výrobců.
Jak funguje sendvičová deska zpětného ventilu Z1S
Uvnitř každé sendvičové desky zpětného ventilu Z1S je umístěna kuželka – obvykle vyrobená z vysoce výkonného plastu – přidržovaná k sedlu pružinou. Když tlak tekutiny z dopředného směru dosáhne prahové hodnoty praskajícího tlaku, talíř se zvedne a tekutina protéká. V okamžiku, kdy tlak klesne nebo se obrátí, pružina zatlačí talíř zpět dolů a utěsní průchod.
Řada Z1S nabízí různé praskací tlaky: možnosti 0,5, 1,5, 3 a 5 barů. Nižší tlaky při praskání fungují lépe v systémech, kde chcete minimální odpor, zatímco vyšší nastavení brání náhodnému otevření v důsledku tlakových špiček. Konfigurace sendvičové desky zpětného ventilu zvládne průtoky až 40 litrů za minutu u modelů velikosti 6 a 100 litrů za minutu u variant velikosti 10.
Výběr správné sendvičové desky zpětného ventilu Z1S
Bosch Rexroth vyrábí osm různých variant uzavíracích funkcí sendvičové desky zpětného ventilu Z1S. Některé blokují tok v jednom kanálu, zatímco jiné zvládají dva kanály současně. Nejběžnější verze bloků proudí z portu A2 do A1, ale najdete možnosti pro téměř jakoukoli konfiguraci obvodu.
Při výběru sendvičové desky zpětného ventilu záleží na velikosti. Velikost 6 Z1S váží asi 0,8 kilogramu a zvládá tlaky až 350 barů. Jednotky velikosti 10 jsou větší, váží 2,3 kilogramu, ale zvládnou průtok 100 litrů za minutu. Obě verze pracují s minerálními hydraulickými oleji a lze je přizpůsobit pro biologicky odbouratelné kapaliny, pokud zvolíte kompatibilní těsnění.
Materiál těsnění výrazně ovlivňuje výkon. Standardní těsnění FKM dobře zvládají většinu aplikací, zvláště když rychlost kapaliny přesahuje 4 metry za sekundu. Pro situace s nižším tlakem a pomalejším průtokem snižují měkká těsnění NBR opotřebení na lícovaných plochách. Vaše sendvičová deska zpětného ventilu vydrží déle, když těsnění odpovídá vašim provozním podmínkám.
Instalace sendvičové desky zpětného ventilu Z1S
Správná instalace určuje, jak dobře funguje sendvičová deska zpětného ventilu Z1S. Montážní povrch musí být plochý v rozmezí 0,01 mm na 100 mm a hladký s drsností povrchu ne větší než 4 mikrometry. Tyto specifikace mohou znít přesně, ale zabraňují únikům, které by se mohly časem vyvinout.
Sendvičová deska zpětného ventilu se montuje pomocí čtyř šroubů – M5 pro velikost 6 nebo M6 pro modely velikosti 10. Tady záleží na kroutícím momentu. Jednotky velikosti 6 potřebují 8 až 10 newtonmetrů, zatímco velikost 10 vyžaduje 15,5 newtonmetrů plus nebo mínus 10 procent. Použití šroubů s pevnostní třídou 10.9 zajišťuje, že upevnění zůstane bezpečné i při vibracích.
Sendvičovou desku zpětného ventilu Z1S můžete nainstalovat v libovolné orientaci. Funkce nezávisí na gravitaci. Jen se ujistěte, že modré plastové pouzdro dodávané s některými modely zůstává během montáže chráněno. Toto pouzdro poskytuje dodatečné těsnění a nemělo by být poškozeno nebo odstraněno, pokud nevyměňujete celý ventil.
Kde sendvičová deska se zpětným ventilem Z1S funguje nejlépe
Hydraulické lisy spoléhají na sendvičové desky se zpětnou klapkou, aby bezpečně udržely náklad. Když se lis mezi cykly zastaví, Z1S zabrání zpětnému toku kapaliny, což by umožnilo unášení pístu dolů. Tato funkce držení nákladu je důležitá jak pro bezpečnost, tak pro přesnost.
Obráběcí stroje používají sendvičovou desku zpětného ventilu Z1S v CNC vřetenech a měničích nástrojů. Kompaktní sendvičový design se hodí do stísněných prostorů kolem rotujících součástí. Vysokorychlostní obvody v těchto strojích těží z možnosti kovového těsnění ventilu, které zvládá rychlosti nad 4 metry za sekundu bez nadměrného opotřebení.
Mobilní zařízení, jako jsou rypadla a jeřáby, potřebují spolehlivé řízení toku v náročných podmínkách. Sendvičová deska zpětného ventilu Z1S zvládá teplotní výkyvy a vibrace běžné na staveništích. Šikmé varianty sendvičové desky zpětného ventilu pomáhají efektivně směrovat tok tekutiny ve stísněných prostorech mobilních strojů.
Údržba vaší sendvičové desky zpětného ventilu Z1S
Čistá hydraulická kapalina zajišťuje správnou funkci sendvičové desky zpětného ventilu. Bosch Rexroth specifikuje ISO 4406 třídu kontaminace 20/18/15, která vyžaduje filtraci až do 20 mikrometrů. Špinavá kapalina způsobuje přilepení nebo předčasné opotřebení talíře, což vede k netěsnostem nebo selhání uzavření.
Pravidelné kontroly by měly kontrolovat vnější netěsnosti kolem montážního povrchu a měřit pokles tlaku na ventilu. Zvýšení poklesu tlaku často signalizuje hromadění znečištění uvnitř. Sendvičová deska zpětného ventilu Z1S nenabízí možnosti opravy v terénu – pokud selže sestava vnitřního talířku, vyměníte celou jednotku.
Teplota ovlivňuje výkon sendvičové desky zpětného ventilu. Z1S pracuje od -20 °C do +80 °C, což odpovídá většině teplotních rozsahů hydraulických kapalin. Viskozita kapaliny by měla zůstat mezi 2,8 a 500 čtverečními milimetry za sekundu. Mimo tyto rozsahy se ventil nemusí otevřít při specifikovaném praskacím tlaku nebo může dojít k netěsnostem.
Odstraňování problémů Běžné problémy se sendvičovou deskou zpětného ventilu Z1S
Když se sendvičová deska zpětného ventilu neotevře, problém obvykle způsobuje kontaminace. Problémy s lepením často vyřeší proplachování systému podle norem čistoty ISO. Pokud proplachování nefunguje, pružina může být unavená a potřebuje výměnu – což znamená výměnu celého ventilu.
Nadměrný únik přes sendvičovou desku zpětného ventilu Z1S obvykle ukazuje na opotřebovaná těsnění nebo použití kapaliny, která není kompatibilní s materiálem těsnění. Zkontrolujte, zda používáte správný typ hydraulického oleje a zda těsnění odpovídají vaší aplikaci. Kapaliny na biologické bázi vyžadují jiná těsnění než standardní minerální oleje.
Vysoký pokles tlaku na ventilu naznačuje, že jste možná zvolili nesprávný tlak pro praskání nebo že úlomky omezují průtok. Sendvičová deska zpětného ventilu by měla vykazovat postupný nárůst tlaku s průtokem. Náhlý skok v poklesu tlaku indikuje vnitřní zablokování vyžadující výměnu ventilu.
Hlučný provoz často pochází z kavitace – když se rychlost kapaliny příliš zvýší a vytvoří bubliny páry, které se prudce zhroutí. Přidání tlumení průtoku proti proudu nebo přepnutí na sendvičovou desku zpětného ventilu s kovovými těsněními může snížit kavitační hluk. Někdy zvýšení tlaku v systému eliminuje podmínky, které způsobují kavitaci.
Porovnání sendvičové desky zpětného ventilu Z1S s jinými možnostmi
Inline zpětné ventily stojí méně než sendvičové desky, ale zabírají více místa a vyžadují další připojení hadic. Sendvičová deska zpětného ventilu Z1S se integruje přímo do vaší sestavy ventilů, čímž eliminuje čtyři konce hadic a jejich potenciální místa úniku. U systémů namontovaných na rozdělovači dává větší smysl sendvičový design.
Pilotně ovládané zpětné ventily nabízejí možnosti dálkového ovládání, které sendvičová deska zpětného ventilu Z1S postrádá. Vyžadují však další pilotní vedení a řídicí ventily, což zvyšuje složitost, kterou váš systém nemusí potřebovat. Pro jednoduché jednosměrné řízení průtoku poskytuje přímo ovládaný Z1S spolehlivý výkon bez dalších komponent.

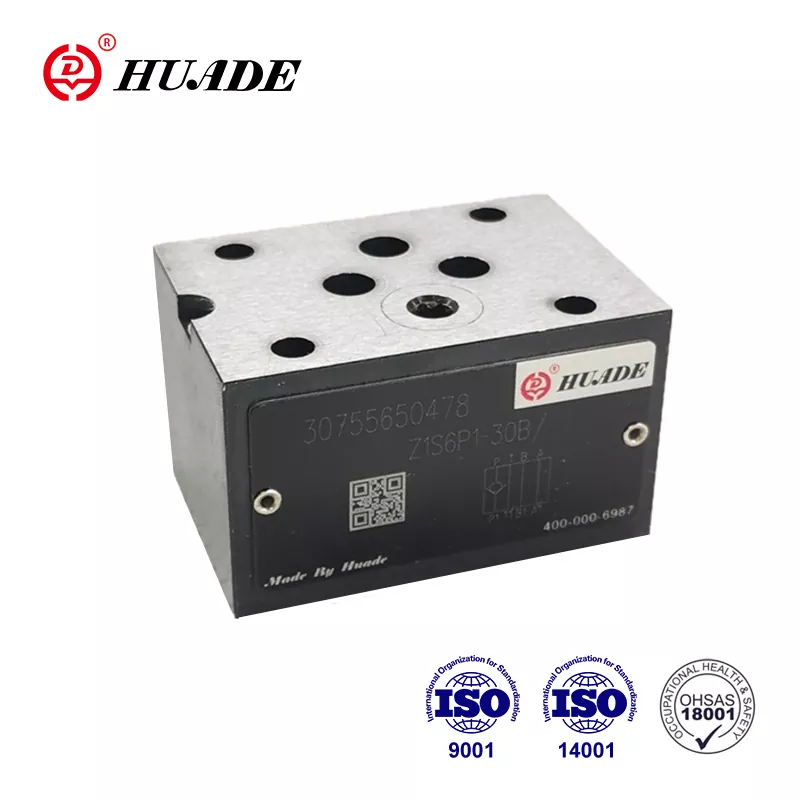

Alternativní výrobci jako Huade a Hengli vyrábějí sendvičové desky zpětného ventilu kompatibilní s normami ISO 4401. Tyto možnosti mohou stát o 30 až 50 procent méně než originální jednotky Bosch Rexroth. Kvalita obvykle splňuje požadavky pro nekritické aplikace, ale originální ventily Z1S nabízejí ověřenou spolehlivost v náročných prostředích.
Získejte maximum ze sendvičové desky se zpětným ventilem Z1S
Sendvičová deska zpětného ventilu Z1S poskytuje spolehlivé jednosměrné řízení průtoku, když ventil přizpůsobíte své aplikaci. Volba správného tlaku při praskání, typu těsnění a velikosti zajišťuje optimální výkon. Správná instalace se správným utahovacím momentem a přípravou povrchu zabraňuje netěsnostem. Udržování čisté kapaliny a udržování teplotních limitů prodlužuje životnost.
Tato sendvičová deska zpětného ventilu pracuje v systémech s tlakem od 0,5 baru do 350 bar a manipuluje s minerálními oleji nebo biologicky odbouratelnými kapalinami s příslušnými těsněními. Kompaktní sendvičová montáž snižuje požadavky na prostor a zároveň zajišťuje provoz bez úniků. Ať už navrhujete nový hydraulický systém nebo modernizujete stávající, sendvičová deska zpětného ventilu Z1S nabízí osvědčené řešení pro směrovou regulaci průtoku.
Pro podrobné specifikace a informace o objednávání poskytuje Bosch Rexroth prostřednictvím svých distributorů komplexní datové listy. Pokud si prostudujete tyto dokumenty, pomůže vám to vybrat přesnou variantu sendvičové desky zpětného ventilu Z1S, kterou vaše aplikace vyžaduje.
