Při práci s hydraulickými systémy potřebujete komponenty, které udržují kapaliny v toku správným směrem. Zpětný ventil RVP 25 je spolehlivé zařízení navržené přesně k tomu. Tento ventil umožňuje hydraulickému oleji volně proudit v jednom směru a zároveň blokuje jakýkoli zpětný tok. Je to jednoduchý koncept, ale zpětný ventil RVP 25 dělá tuto práci mimořádně dobře ve středně až vysokotlakých systémech.
RVP 25 patří do rodiny zpětných ventilů známých evropských výrobců jako HYDAC a MHA Zentgraf. Můžete také najít kompatibilní verze od společností jako Huade a Hengli. Tyto ventily se montují přímo na rozdělovače, což jsou kovové bloky, které organizují hydraulické spoje. Tato konstrukce šetří místo a činí instalaci čistší než použití jednotlivých potrubních tvarovek.
Číslo "25" označuje jmenovitou velikost ventilu, která je DN25 nebo přibližně jeden palec v průměru. Tato velikost zvládá střední až velké průtoky, typicky mezi 150 a 550 litry za minutu. To stačí pro stavební zařízení, průmyslové stroje a automatizované systémy. Zpětný ventil RVP 25 funguje nejlépe v aplikacích, kde potřebujete konzistentní jednosměrný průtok bez častého cyklování.
Jak zpětný ventil RVP 25 skutečně funguje
Uvnitř zpětného ventilu RVP 25 najdete několik základních součástí, které spolupracují. Je zde tělo ventilu, sedlo ve tvaru kužele, pohyblivý píst nebo kulička, pružina a pryžová těsnění nazývaná O-kroužky. Design je přímočarý, díky čemuž je spolehlivý.
Když hydraulická kapalina protlačí ventilem správným směrem, tlak překoná sílu pružiny. Tím se píst odtlačí od jeho sedla a vytvoří se otvor pro průchod tekutiny. Pokles tlaku během tohoto dopředného proudění je relativně nízký, obvykle jen několik barů i při vysokých průtocích. Tato účinnost znamená, že vaše čerpadlo nepracuje více, než je nutné.
Když se kapalina snaží proudit dozadu, pružina okamžitě zatlačí píst zpět proti sedlu. Kuželový tvar vytváří těsné těsnění a zpětný tlak ve skutečnosti pomáhá přitlačit těsnění ještě těsněji. Tento kontakt kov na kov zastaví téměř všechny úniky. Podle průmyslových norem, jako je DIN EN 12266, zpětný ventil RVP 25 dosahuje klasifikace, která se nazývá "nulový únik", ačkoli určité minimální prosakování je v reálných podmínkách normální.
Různí výrobci používají mírně odlišné vnitřní provedení. Verze HYDAC obvykle používají píst ve tvaru kužele pro přesné ovládání. Modely Zentgraf často využívají kuličkový design, který reaguje rychleji při nižším tlaku. Oba přístupy fungují dobře, ale konstrukce kužele obecně poskytuje užší tolerance. Zpětný ventil RVP 25 od kteréhokoli výrobce zpracovává hydraulické oleje na minerální bázi s viskozitou mezi 2,8 a 500 čtverečních milimetrů za sekundu. Hydraulickou kapalinu budete chtít udržovat filtrovanou na alespoň 20 mikronů, abyste zabránili kontaminaci uvnitř ventilu.
Technické specifikace, na kterých záleží
Pochopení specifikací zpětného ventilu RVP 25 vám pomůže vybrat ten správný ventil pro váš systém. Pracovní tlak je jedním z nejdůležitějších čísel. Většina ventilů RVP 25 zvládne tlak až 350 barů, což se rovná asi 5 000 liber na čtvereční palec. Některé verze od dodavatelů jako Huade a Hengli jsou dimenzovány na 315 barů, což je stále dost pro většinu aplikací. Tento jmenovitý tlak platí, pokud používáte standardní minerální olej při normální teplotě.
Maximální průtok se mezi výrobci mírně liší. HYDAC hodnotí svůj zpětný ventil RVP 25 na 150 galonů za minutu nebo asi 568 litrů za minutu. Zentgraf a kompatibilní čínští výrobci uvádějí průtoky mezi 400 a 550 litry za minutu. Skutečný průtok, který váš systém zvládne, závisí na tom, jak velký pokles tlaku dokážete akceptovat. Při vyšších průtokech se tlaková ztráta zvyšuje, což může ovlivnit celkovou účinnost systému.
Otevírací tlak, nazývaný také tlak praskání, určuje, kdy se zpětný ventil RVP 25 začne otevírat. Standardní verze se otevírají při přibližně 7 psi nebo 0,5 baru. To je dostatečně nízké, aby ventil během normálního provozu nevytvářel zbytečný odpor. Můžete si však objednat verze s vyššími otevíracími tlaky v rozmezí od 25 psi do 65 psi nebo 4,5 bar. Vyšší otevírací tlaky fungují lépe v systémech, kde potřebujete zabránit jakémukoli mírnému zpětnému toku, a to i při minimálním zpětném tlaku. Mějte na paměti, že výrobci povolují toleranci plus minus 30 procent těchto hodnot otevíracího tlaku.
Dalším praktickým aspektem je teplotní rozsah. Zpětný ventil RVP 25 funguje bezpečně od záporných 20 stupňů Celsia do kladných 100 stupňů Celsia. To jsou záporné 4 stupně Fahrenheita na 212 stupňů Fahrenheita. Tyto limity pocházejí z pryžových O-kroužků, které jsou obvykle vyrobeny z materiálů FPM nebo NBR. FPM lépe zvládá vyšší teploty, zatímco NBR stojí méně a funguje dobře v mírných podmínkách.
Samotné tělo ventilu je vyrobeno z uhlíkové oceli, často s fosfátovým povlakem pro odolnost proti korozi. Pohyblivý píst nebo kulička používá tvrzenou ocel, aby vydržela miliony cyklů bez opotřebení. Někteří výrobci nabízejí jako alternativní povrchovou úpravu zinkování. Díky těmto výběrům materiálů je zpětný ventil RVP 25 odolný ve znečištěném průmyslovém prostředí.
Možnosti připojení zahrnují závity NPT, porty pro O-kroužky SAE a závity BSPP. Většina uživatelů však instaluje zpětný ventil RVP 25 přímo na rozdělovač pomocí šroubů místo závitových spojů. Tento způsob montáže je čistší a spolehlivější pro systémy s více ventily.
Fyzické rozměry a požadavky na instalaci
Při integraci zpětného ventilu RVP 25 do vašeho hydraulického potrubí záleží na správných rozměrech. Ventil měří přibližně 172 milimetrů na délku, 79,5 milimetrů na výšku a jeho šířka se liší v závislosti na konkrétním modelu. To je asi 6,8 palce dlouhé a 3,1 palce vysoké. Montážní plocha, kde jsou šrouby ventilu k rozdělovači, je u verzí HYDAC 165 milimetrů dlouhá a 120 milimetrů široká.
Porty, kterými tekutina vstupuje a vystupuje, jsou od sebe vzdáleny 100 milimetrů od středu ke středu. Toto je standardní rozteč používaná napříč mnoha hydraulickými součástmi, což usnadňuje navrhování rozdělovačů, které obsahují více ventilů. Samotný průměr portu je 28 milimetrů, vhodný pro jednopalcové šroubení.
Chcete-li přijmout zpětný ventil RVP 25, budete muset vyvrtat montážní otvory ve vašem potrubí. Tyto otvory by měly mít průměr 11,5 milimetrů a měly by být od sebe vzdáleny 60 milimetrů. Většina instalací používá čtyři až šest šroubů M10, které mají průměr 10 milimetrů. Doporučený točivý moment pro tyto šrouby je 70 Newtonmetrů, což zajišťuje těsné utěsnění bez poškození těla ventilu nebo potrubí. Přílišné utažení může prasknout pouzdro nebo deformovat těsnicí povrch.
Před instalací zpětného ventilu RVP 25 zkontrolujte, zda je montážní plocha rozdělovače rovná a hladká. Drsnost povrchu by měla být lepší než 0,8 mikrometru a rovinnost by měla být do 0,01 milimetru na 100 milimetrů délky. Tyto těsné tolerance zabraňují netěsnostem kolem těsnění O-kroužku. Standardní velikost O-kroužku pro RVP 25 je 32 mm x 3 mm průřez.
Až budete připraveni k instalaci, naneste na O-kroužek tenkou vrstvu kompatibilního hydraulického oleje nebo maziva. Toto mazání napomáhá správnému usazení O-kroužku bez kroucení nebo skřípnutí. Umístěte zpětný ventil RVP 25 na rozdělovač a ručně zašroubujte všechny montážní šrouby. Pak je postupně utahujte křížem krážem, podobně jako byste utahovali matice kol na autě. Toto rovnoměrné utažení zabraňuje deformaci těla ventilu.
Zpětný ventil RVP 25 lze instalovat v libovolné orientaci. Můžete jej namontovat vodorovně, svisle nebo pod úhlem. Jen se ujistěte, že směr průtoku odpovídá šipce vyznačené na těle ventilu. Šipka ukazuje směr volného toku, kde by tekutina měla vstupovat do portu P1 a vystupovat z portu P2. Instalace ventilu dozadu zabrání veškerému průtoku, což by mohlo poškodit čerpadlo nebo jiné součásti.
Hmotnost je dalším hlediskem, pokud navrhujete mobilní systém. Zpětný ventil RVP 25 váží přibližně 5,8 kilogramů, což je asi 12,8 liber. To zahrnuje tělo ventilu a standardní montážní materiál. Větší verze s různými konfiguracemi portů mohou vážit o něco více.
Porovnání různých výrobců a dodavatelů
Několik společností vyrábí zpětný ventil RVP 25 nebo kompatibilní ekvivalenty. Pochopení rozdílů vám pomůže učinit chytré rozhodnutí o nákupu na základě vašeho rozpočtu a potřeb výkonu.
HYDAC je pravděpodobně nejuznávanější jméno v hydraulických zpětných ventilech. Jejich zpětný ventil RVP 25 nabízí nejširší škálu možností otevíracího tlaku, od 7 psi do 65 psi. Ventily HYDAC procházejí přísným testováním a dodávají se s certifikací ISO 9001. Produkty HYDAC najdete u distributorů jako ValinOnline a Motion Industries v Severní Americe a Evropě. Nevýhodou jsou náklady. Jednotky HYDAC zpětného ventilu RVP 25 obvykle stojí mezi 300 a 500 USD v závislosti na konfiguraci. Dostupnost je však vynikající a náhradní díly seženete obvykle rychle.
MHA Zentgraf vyrábí modely Check Valve RVP 25 především pro evropský trh. Jejich ventily používají místo kuželového pístu konstrukci kulového typu, kterou někteří inženýři preferují pro nižší otevírací tlaky. Ventily Zentgraf jsou kompaktní a dobře fungují ve stísněných prostorách. Splňují normy DIN a nabízejí možnosti přizpůsobení. Cena se pohybuje mezi 200 a 400 dolary. Ventily Zentgraf můžete najít prostřednictvím DirectIndustry a někdy na eBay, i když dostupnost mimo Evropu může být omezená.

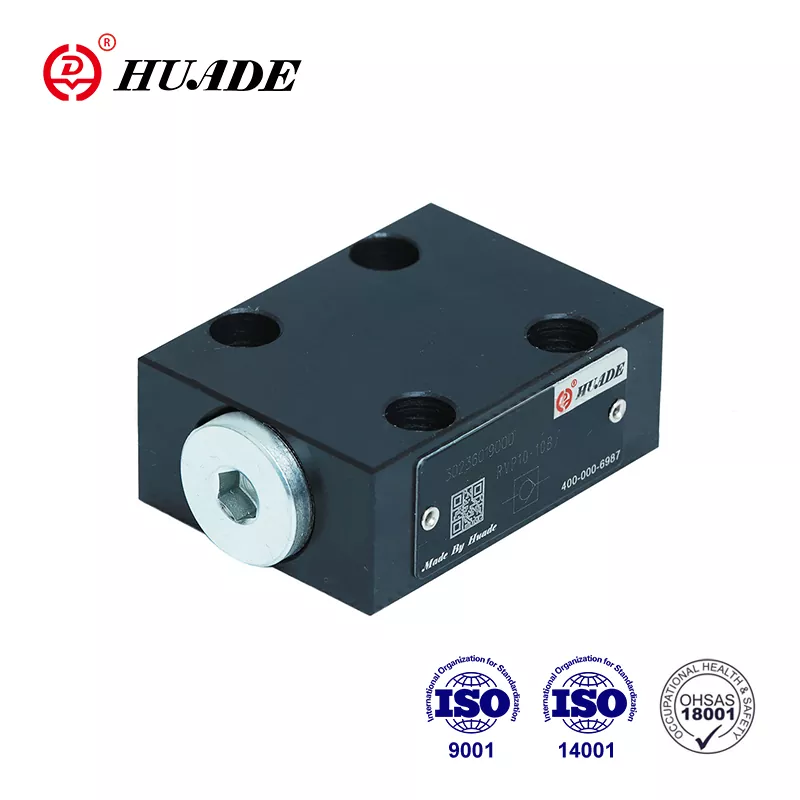

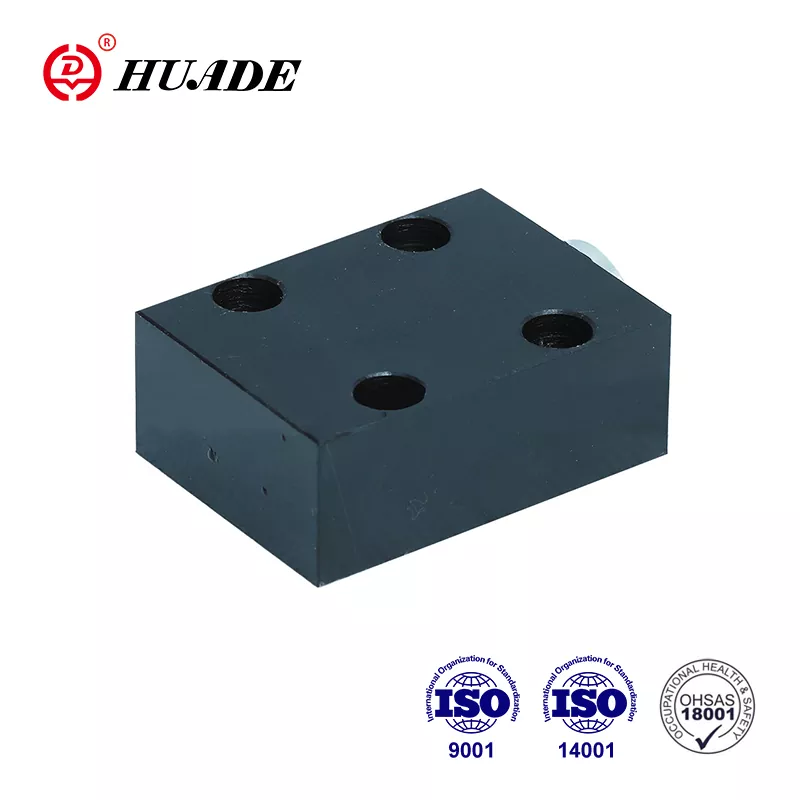

Čínští výrobci jako Huade a Hengli vyrábějí kompatibilní verze zpětného ventilu RVP 25 za mnohem nižší ceny. Huade prodává své ventily jako kompatibilní s Rexroth, což znamená, že se fyzicky vejdou na místa určená pro komponenty Rexroth. Ceny začínají kolem 42 dolarů FOB z Číny, i když budete muset počítat s přepravními a dovozními cly. Minimální objednací množství je často pouze jeden kus, díky čemuž je Huade atraktivní pro malé projekty nebo opravy. Hengli nabízí podobné ceny a přidává možnosti, jako je zvýšená odolnost proti korozi prostřednictvím speciálních povlaků.
Mezi prémiovými a levnými značkami existují kvalitativní rozdíly. Ventily HYDAC a Zentgraf mají obvykle užší výrobní tolerance, což znamená konzistentnější otevírací tlaky a delší životnost. Jednotky zpětného ventilu RVP 25 čínské výroby fungují dobře pro mnoho aplikací, ale můžete vidět více variací od ventilu k ventilu. Pokud budujete kritický systém, kde by selhání mohlo být nebezpečné nebo drahé, má smysl připlatit si za ventil HYDAC nebo Zentgraf. Pro obecná průmyslová zařízení s méně náročnými požadavky poskytují ventily Huade nebo Hengli dobrou hodnotu.
Všichni tito výrobci nabízejí certifikaci ISO 9001, což znamená, že dodržují standardy řízení kvality. Některé mají také ekologické certifikace jako ISO 14001 a bezpečnostní certifikace jako ISO 45001. Při objednávání si ověřte, že váš dodavatel může poskytnout materiálové certifikáty a zprávy o zkouškách, pokud je potřebujete pro dodržování předpisů.
Reálné světové aplikace zpětného ventilu RVP 25
Zpětný ventil RVP 25 se objevuje v mnoha typech hydraulických zařízení v různých průmyslových odvětvích. Pochopení těchto aplikací vám pomůže zjistit, kam tento ventil zapadá do skutečných systémů.
Stavební a zemní zařízení využívá zpětný ventil RVP 25 značně. Například rypadla mají hydraulická ramena, která musí držet svou pozici, když obsluha přestane pohybovat ovládacími prvky. Zpětný ventil RVP 25 nainstalovaný na válci zabraňuje zpětnému toku oleje, který by způsobil pokles ramene. Tato funkce přidržování nákladu udržuje obsluhu v bezpečí a umožňuje přesné ovládání. Podobné aplikace se objevují u buldozerů, jeřábů a vysokozdvižných vozíků.
Výrobní stroje těží z instalací zpětného ventilu RVP 25 několika způsoby. CNC obráběcí centra používají hydraulické upínače, které udržují obrobky během řezných operací v klidu. Zpětné ventily zajišťují, že svorky zůstanou těsné, i když tlak čerpadla kolísá. Vstřikovací stroje pumpují horký plast do forem pod vysokým tlakem. Zpětný ventil RVP 25 zabraňuje zpětnému toku plastu vstřikovacím okruhem, což by plýtvalo materiálem a zpomalovalo výrobu.
Zařízení na zpracování kovů, jako jsou lisy a nůžky, generují obrovské síly prostřednictvím hydraulických válců. Tyto systémy potřebují spolehlivé zpětné ventily, které zabrání nekontrolovanému pohybu, když operátor uvolní ovládací prvky. Zpětný ventil RVP 25 zvládá vysoké tlaky a průtoky typické pro kovoobráběcí aplikace. Jeho nízká tlaková ztráta znamená, že systém zůstává účinný i během rychlých cyklů.
Zemědělská technika včetně traktorů a kombajnů obsahuje hydraulické systémy pro nářadí a řízení. Zpětný ventil RVP 25 chrání hydraulická čerpadla před poškozením zpětným chodem, ke kterému by mohlo dojít při vypnutí motoru traktoru. Ventil také pomáhá udržovat tlak ve zvedacích okruzích a zabraňuje pomalému sjíždění nářadí při zaparkování na svahu.
Automatizované výrobní linky často využívají hydraulickou sílu pro opakující se úkoly, jako je lisování, lisování a manipulace s materiálem. Zpětný ventil RVP 25 zapadá do rozdělovacích bloků, které ovládají více válců z centrálního místa. Tento organizovaný přístup redukuje potrubí, šetří místo a zjednodušuje odstraňování problémů. Díky průtokům až 550 litrů za minutu je RVP 25 vhodný i pro rychlá výrobní zařízení.
Jeden konkrétní příklad zahrnuje robotický montážní systém, kde zpětný ventil RVP 25 pracuje společně s přetlakovými ventily v kompaktním potrubí. Robotické rameno se pohybuje rychle a přesně a vyžaduje průtok kolem 600 litrů za minutu. Instalací zpětného ventilu RVP 25 dosáhli inženýři o 15 procent lepší účinnosti systému ve srovnání s předchozím nastavením. Nízká tlaková ztráta znamenala, že čerpadlo spotřebovalo méně energie a snížilo provozní náklady.
Stacionární hydraulické agregáty v továrnách často obsahují jednotky zpětného ventilu RVP 25 na výstupech čerpadel. Tím se zabrání zpětnému toku tlaku v systému přes čerpadlo, když se zastaví, což by mohlo způsobit poškození. Ventil také umožňuje hladší starty, protože čerpadlo nemusí okamžitě překonat tlak v systému. Tato aplikace je jednoduchá, ale kritická pro spolehlivost.
Údržba a odstraňování problémů vašeho zpětného ventilu RVP 25
Pravidelná údržba zajistí, že váš zpětný ventil RVP 25 bude správně fungovat po mnoho let. Dobrou zprávou je, že tyto ventily vyžadují minimální pozornost, pokud jsou správně nainstalovány a provozovány v rámci svých konstrukčních limitů.
Začněte s vizuální kontrolou každých šest až dvanáct měsíců v závislosti na tom, jak tvrdě pracuje váš systém. Podívejte se, zda kolem těla ventilu nebo montážního povrchu neuniká olej. Několik kapek může znamenat opotřebovaný O-kroužek, který je třeba vyměnit. Silný únik může znamenat, že se uvolnily montážní šrouby nebo je poškozen povrch potrubí. Zkontrolujte, zda všechny montážní šrouby zůstávají utaženy předepsaným točivým momentem 70 Newtonmetrů.
Testování otevíracího tlaku vám řekne, zda vnitřní pružina stále funguje správně. Budete potřebovat zkušební stolici s nastavitelným ovládáním tlaku a průtoku. Připojte zpětný ventil RVP 25 ke zkušební stolici a postupně zvyšujte tlak směrem dopředu. Všimněte si tlaku, při kterém začíná proudění. Porovnejte to se specifikací ventilu. Pokud se otevírací tlak výrazně zvýšil, ventil může mít znečištění, které drží píst mimo jeho sedlo. Pokud se otevírací tlak snížil, pružina může slábnout únavou nebo korozí.
Vnitřní čištění je nutné, pokud si všimnete, že se zpětný ventil RVP 25 lepí nebo reaguje pomalu. Vyjměte ventil z rozdělovače a opatrně jej rozeberte. Některé ventily vyžadují speciální nástroje, aby nedošlo k poškození vnitřních částí. Vyčistěte všechny součásti rozpouštědlem, které je kompatibilní s vaší hydraulickou kapalinou. Minerální lihoviny fungují dobře pro systémy s minerálními oleji. Zkontrolujte sedlo kužele a píst, zda nejsou opotřebené nebo poškrábané. I malé nedokonalosti mohou způsobit únik. Zkontrolujte, zda pružina nevykazuje korozi nebo trvalou deformaci.
Vyměňte O-kroužky při každém větším servisu. Tato pryžová těsnění v průběhu času ztrácejí pružnost, zejména pokud jsou vystavena extrémním teplotám nebo nekompatibilním kapalinám. Používejte originální náhradní O-kroužky, které odpovídají původnímu materiálu. O-kroužky FPM jsou dražší než NBR, ale vydrží déle v horkých podmínkách. Během montáže naneste na nové O-kroužky tenkou vrstvu hydraulické kapaliny.
Vložka ventilu uvnitř zpětného ventilu RVP 25 je u většiny modelů vyměnitelná. Pokud zjistíte výrazné opotřebení nebo poškození, objednání nové kazety je často ekonomičtější než pokus o opravu jednotlivých součástí. Ujistěte se, že náhradní díly pocházejí od původního výrobce nebo ověřeného kompatibilního zdroje. Obecné díly nemusí splňovat stejné specifikace tolerance.
Náhradní jednotky zpětného ventilu RVP 25 skladujte na čistém a suchém místě. Utěsněte porty plastovými krytkami, abyste zabránili kontaminaci. Skladování při extrémních teplotách může poškodit O-kroužky, takže pokud je to možné, uchovávejte náhradní díly v klimatizovaném prostoru. Každý rok kontrolujte uskladněné ventily a vyměňte všechny O-kroužky, které vykazují známky poškození.
Důležité provozní aspekty
Několik faktorů ovlivňuje, jak dobře funguje zpětný ventil RVP 25 ve vašem konkrétním systému. Pochopení těchto úvah vám pomůže vyhnout se problémům.
Frekvence cyklů je důležitější, než si většina lidí uvědomuje. Zpětný ventil RVP 25 zvládá příležitostné cyklování velmi dobře, ale není určen pro rychlý a nepřetržitý provoz. Výrobci obvykle u standardních verzí uvádějí maximální životnost cyklu 10 000 operací. Pokud vaše aplikace cykluje častěji, pružina a těsnicí plochy se opotřebují rychleji. Místo toho zvažte pilotně ovládaný zpětný ventil pro vysokocyklové aplikace.
Viskozita kapaliny mění tlakovou ztrátu přes zpětný ventil RVP 25. Specifikace předpokládají minerální olej s viskozitou kolem 335 SUS, která je typická pro průmyslovou hydrauliku. Hustší kapaliny vytvářejí vyšší tlakové ztráty, což snižuje účinnost systému a generuje více tepla. Řídší kapaliny nemusí dostatečně mazat vnitřní části, což způsobuje rychlejší opotřebení. Pro dosažení nejlepších výsledků dodržujte specifikovaný rozsah viskozity 2,8 až 500 čtverečních milimetrů za sekundu.
Znečištění je hlavním nepřítelem všech hydraulických ventilů, včetně zpětného ventilu RVP 25. Těsné vůle uvnitř ventilu nemohou tolerovat nečistoty nebo kovové částice. Vždy filtrujte svou hydraulickou kapalinu alespoň na 20 mikronů, nejlépe 10 mikronů nebo jemnější. Nainstalujte filtr před zpětný ventil RVP 25, aby zachytil kontaminaci dříve, než dosáhne ventilu. Filtry měňte pravidelně podle plánu výrobce.
Extrémní teploty ovlivňují výkon i životnost. Zatímco zpětný ventil RVP 25 funguje od záporných 20 do kladných 100 stupňů Celsia, je lepší zůstat ve středu tohoto rozsahu. Velmi nízké teploty ztuhnou těsnění a mohou zvýšit otevírací tlak. Velmi vysoké teploty změkčují těsnění a urychlují opotřebení. Pokud je váš systém trvale horký, zvažte upgrade na O-kroužky FPM nebo přidání tepelného výměníku do hydraulického okruhu.
Orientace instalace neovlivňuje zpětný ventil RVP 25 mechanicky, ale může mít význam pro přístup údržby. Namontujte ventil tak, abyste dosáhli na montážní šrouby pro budoucí servis. Pokud je to možné, nasměrujte jej tak, aby všechny zachycené vzduchové bubliny mohly přirozeně unikat. Zatímco ventil funguje v jakékoli poloze, jeho montáž s porty vodorovně usnadňuje vypouštění vzduchu při prvním spuštění.
Tlakové špičky systému mohou poškodit jakoukoli hydraulickou součást, včetně zpětných ventilů. Ujistěte se, že váš systém obsahuje odpovídající přetlakové ventily dimenzované pro průtok vaší pumpy. Zpětný ventil RVP 25 je dimenzován na nepřetržitý tlak 350 barů, ale opakované skoky nad tuto hodnotu zkrátí jeho životnost. Pokud váš systém zaznamenává časté tlakové rázy, zvažte instalaci tlumičů tlaku nebo akumulátorů.
Výběr správného zpětného ventilu RVP 25 pro váš systém
Výběr správné specifikace ventilu vyžaduje přizpůsobení schopností ventilu požadavkům vašeho systému. Začněte určením maximálního provozního tlaku vašeho systému. Přidejte bezpečnostní rezervu alespoň 20 procent, abyste zohlednili tlakové špičky. Pokud váš systém normálně běží při 280 barech, 350 barů zpětného ventilu RVP 25 poskytuje dostatečnou rezervu. Pro vyšší tlaky byste potřebovali jinou řadu ventilů.
Následuje výpočet průtoku. Určete maximální průtok okruhem, kde budete instalovat zpětný ventil RVP 25. Porovnejte jej s jmenovitým průtokem ventilu, obvykle 150 až 550 litrů za minutu v závislosti na výrobci. Nezapomeňte zkontrolovat křivky poklesu tlaku. Vyšší průtoky způsobují větší tlakové ztráty, které plýtvají energií a generují teplo. Pokud požadovaný průtok vytváří pokles tlaku větší než 10 barů, zvažte větší velikost ventilu nebo dva paralelní ventily.
Volba otevíracího tlaku závisí na vaší konkrétní aplikaci. Pro většinu použití dobře funguje standardní otevírací tlak 0,5 baru. Toto nízké nastavení minimalizuje odpor při běžném provozu. V určitých situacích však můžete potřebovat vyšší otevírací tlak. Pokud se snažíte držet náklad svisle, vyšší otevírací tlak poskytuje lepší ochranu proti unášení. Pokud potřebujete zabránit jakémukoli zpětnému toku, i mírnému protitlaku, zvolte otevírací tlak 4,5 bar. Pamatujte, že vyšší otevírací tlaky také zvyšují pokles tlaku vpřed.
Konfigurace portu musí odpovídat vašemu rozdělovači nebo potrubí. Zpětný ventil RVP 25 se dodává s různými možnostmi portů včetně závitů NPT, portů SAE O-kroužků a závitů BSPP. Při montáži rozdělovače ověřte, zda rozteč portů a schéma montážních otvorů odpovídá konstrukci rozdělovače. Většina výrobců poskytuje modely CAD, které můžete importovat do návrhového softwaru, abyste si ověřili, že se hodí. Před dokončením nákupu si stáhněte tyto modely.
Materiálová kompatibilita je zásadní pro dlouhou životnost ventilu. Standardní zpětný ventil RVP 25 pracuje s hydraulickými oleji na minerální bázi a kapalinami na bázi fosfátových esterů. Pokud používáte směsi vody a glykolu, syntetické kapaliny nebo biologicky odbouratelné oleje, ověřte kompatibilitu jak s tělem ventilu, tak s těsněním. Někteří výrobci nabízejí speciální těsnicí materiály pro neobvyklé kapaliny. V případě pochybností kontaktujte technickou podporu výrobce a požádejte o radu.
Váš výběr značky ovlivňuje rozpočet. Pokud je vaším hlavním zájmem cena a vaše aplikace není kritická, verze Huade nebo Hengli zpětného ventilu RVP 25 nabízejí značné úspory. Pro náročné aplikace, kde je spolehlivost prvořadá, ventily HYDAC nebo Zentgraf odůvodňují svou vyšší cenu lepší konzistencí a podporou. Zvažte celkové náklady na vlastnictví, včetně potenciálních prostojů v případě selhání ventilu, nejen počáteční kupní cenu.
Při plánování projektu záleží na dodací lhůtě a dostupnosti. Ventily HYDAC jsou snadno dostupné v Severní Americe a Evropě a často se expedují během několika dnů. Čínští výrobci mohou vyžadovat několik týdnů na dodání, zejména pokud potřebujete přizpůsobení. Podle toho naplánujte svou objednávku, abyste se vyhnuli zpoždění projektu.
Jak se zpětný ventil RVP 25 srovnává s jinými možnostmi
Pochopení alternativ vám pomůže potvrdit, že zpětný ventil RVP 25 je správnou volbou pro vaši aplikaci. Několik dalších typů ventilů poskytuje jednosměrné řízení průtoku, každý s jinou silou.
Standardní řadové zpětné ventily jako řada RV používají stejný základní princip jako RVP 25, ale místo šroubování k rozdělovači se připojují pomocí závitových portů. Řada RV funguje dobře pro jednoduché potrubní systémy, ale zpětný ventil RVP 25 šetří značný prostor v provedeních potrubí. Místo vedení potrubí k jednotlivým ventilům RV můžete zabalit více ventilů RVP 25 do kompaktního bloku. Tím se omezí místa úniku a systém je lépe organizovaný. Pokud však dovybavujete stávající potrubní systém, může být instalace RV ventilů snazší než předělání pro montáž na potrubí.
Pilotně ovládané zpětné ventily nabízejí další ovládací port, který umožňuje otevřít ventil i proti zpětnému tlaku. Tato funkce je užitečná, když potřebujete zasunout válec, který byl uzamčen zpětným ventilem. Zpětný ventil RVP 25 tuto pilotní funkci nemá, takže je jednodušší a levnější. Pokud rozhodně potřebujete pilotní provoz, budete chtít jiný typ ventilu. Ale pro základní jednosměrnou regulaci průtoku je jednodušší zpětný ventil RVP 25 spolehlivější, protože má méně dílů, které se porouchají.
Kulové zpětné ventily od výrobců jako Zentgraf reagují velmi rychle, protože kulička má menší hmotnost než kuželový píst. Tato rychlá odezva funguje dobře v systémech s rychlými změnami tlaku. Avšak konstrukce kužele jako u jednotek HYDAC Check Valve RVP 25 obvykle lépe těsní, protože kužel poskytuje větší kontaktní plochu se sedlem. Konstrukce kužele také spolehlivěji zvládá vysoké tlaky během milionů cyklů. Vaše volba mezi kuličkou a kuželem závisí na tom, zda potřebujete rychlejší odezvu nebo lepší těsnění.
Proporcionální ventily poskytují proměnnou regulaci průtoku namísto jednoduchého zapínání a vypínání. Ty jsou zcela odlišné od zpětných ventilů a slouží k jinému účelu. Nepleťte si ty dva. Proporcionální ventily jsou mnohem dražší a vyžadují elektronické ovládání. Zpětný ventil RVP 25 je pasivní zařízení, které pracuje automaticky na základě tlakového rozdílu. Díky této jednoduchosti je extrémně spolehlivý a vhodný pro základní úlohy řízení toku.
Pružinové pojistné ventily vypadají podobně jako zpětné ventily, ale mají jinou funkci. Pojistné ventily chrání systémy před přetlakem tím, že se otevřou, když tlak překročí nastavenou mez. Zpětný ventil RVP 25 funguje na základě směru průtoku, nikoli na základě úrovně tlaku. Mnoho systémů používá oba typy ventilů společně. Zpětný ventil RVP 25 zabraňuje zpětnému toku, zatímco pojistné ventily zvládají tlakové špičky.
Budoucí trendy a integrace technologií
Hydraulická technologie se neustále vyvíjí a zpětný ventil RVP 25 se přizpůsobuje průmyslu. Někteří výrobci nyní nabízejí zpětné ventily s integrovanými senzory, které monitorují průtok, tlak a teplotu. Tyto chytré ventily se připojují k průmyslovým sítím internetu věcí a umožňují monitorování systému v reálném čase. I když integrace senzorů není konkrétně u RVP 25 běžná, představuje to, kam tato technologie směřuje. Prediktivní údržba je možná, když můžete na dálku sledovat výkon ventilu.
Díky zdokonalení vědy o materiálech vydrží hydraulické komponenty déle v drsném prostředí. Nové materiály těsnění odolávají vyšším teplotám a agresivním kapalinám lépe než tradiční pryž. Povrchová úprava těles ventilů poskytuje lepší odolnost proti korozi bez zvýšení nákladů. Jak tyto technologie dospívají, můžeme očekávat, že jednotky Check Valve RVP 25 zvládnou stále náročnější aplikace.
Miniaturizace je dalším trendem ovlivňujícím hydraulické ventily. Jak se mobilní zařízení stávají kompaktnějšími, vzniká tlak na smršťování hydraulických komponent při zachování výkonu. Konstrukce zpětného ventilu RVP 25 namontovaná na potrubí již tuto potřebu řeší lépe než tradiční řadové ventily. Budoucí verze mohou zabalit ještě více funkcí do menších balíčků prostřednictvím pokročilých výrobních technik, jako je aditivní výroba.
Závěrečné úvahy o zpětném ventilu RVP 25
Zpětný ventil RVP 25 představuje vyspělé spolehlivé řešení pro jednosměrné řízení průtoku ve středotlakých hydraulických systémech. Jeho přímočarý design poskytuje konzistentní výkon v celé řadě aplikací, od stavebních zařízení až po automatizovanou výrobu. Schopnost ventilu zvládnout tlak až 350 barů a průtok 550 litrů za minutu jej předurčuje pro náročné průmyslové použití.
Výběr mezi výrobci spočívá v vyvážení nákladů a požadavků na kvalitu. HYDAC nabízí prémiový výkon a nejširší dostupnost. Zentgraf poskytuje evropskému inženýrství dobré přizpůsobení. Huade a Hengli poskytují funkční výkon za levné ceny. Všechny tyto možnosti vám poskytují flexibilitu při přizpůsobení výběru ventilu požadavkům projektu.
Správná instalace a údržba zajistí dlouhou životnost. Namontujte zpětný ventil RVP 25 na rovný, čistý povrch rozdělovače pomocí správně dotažených šroubů. Hydraulickou kapalinu udržujte čistou a ve stanoveném teplotním rozsahu. Pravidelně kontrolujte otevírací tlak a během velkých servisních intervalů vyměňte O-kroužky.
Podrobné specifikace a modely CAD najdete na webových stránkách výrobců, jako je oficiální stránka HYDAC, nebo na technických platformách, jako je DirectIndustry. Pokud jste připraveni k nákupu, dodavatelé jako ValinOnline, Motion Industries a Made-in-China nabízejí různé cenové možnosti. Ať už navrhujete nový systém nebo vyměňujete opotřebovaný ventil, zpětný ventil RVP 25 poskytuje osvědčený výkon, na který se můžete spolehnout.
