Když hydraulické systémy potřebují bezpečně udržet těžká břemena nebo zabránit nežádoucímu zpětnému toku kapaliny, inženýři se často obracejí na pilotně ovládané zpětné ventily. Mezi nimi typ SL vyráběný společností Bosch Rexroth vyniká jako spolehlivé řešení pro průmyslové a mobilní aplikace. Tato příručka vysvětluje, čím se pilotně ovládaný zpětný ventil SL liší od ostatních typů ventilů, jak funguje a kdy byste měli zvážit jeho použití ve vašem hydraulickém systému.
Co je pilotem ovládaný zpětný ventil SL?

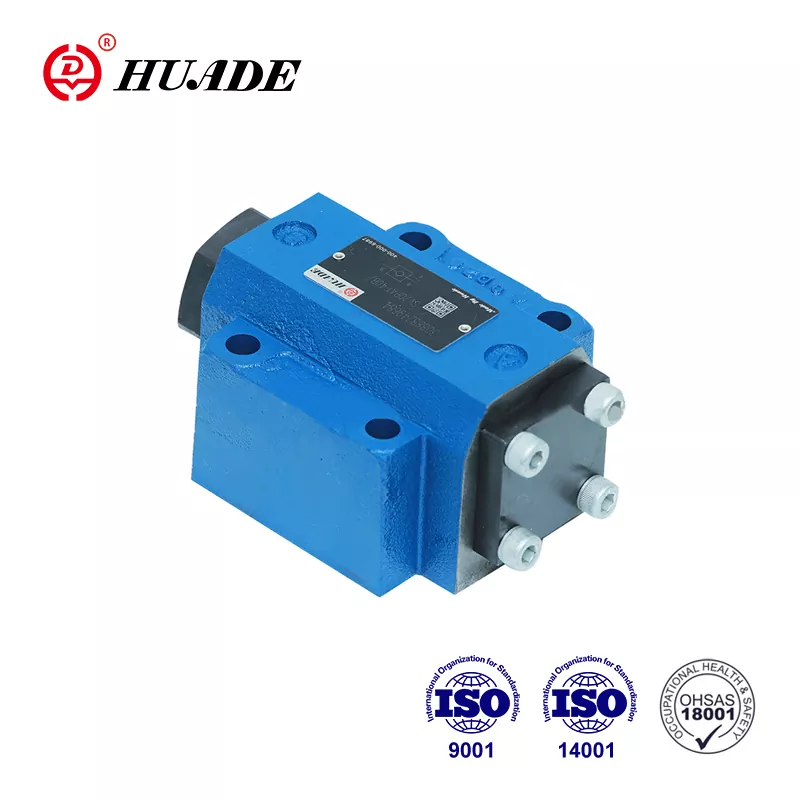

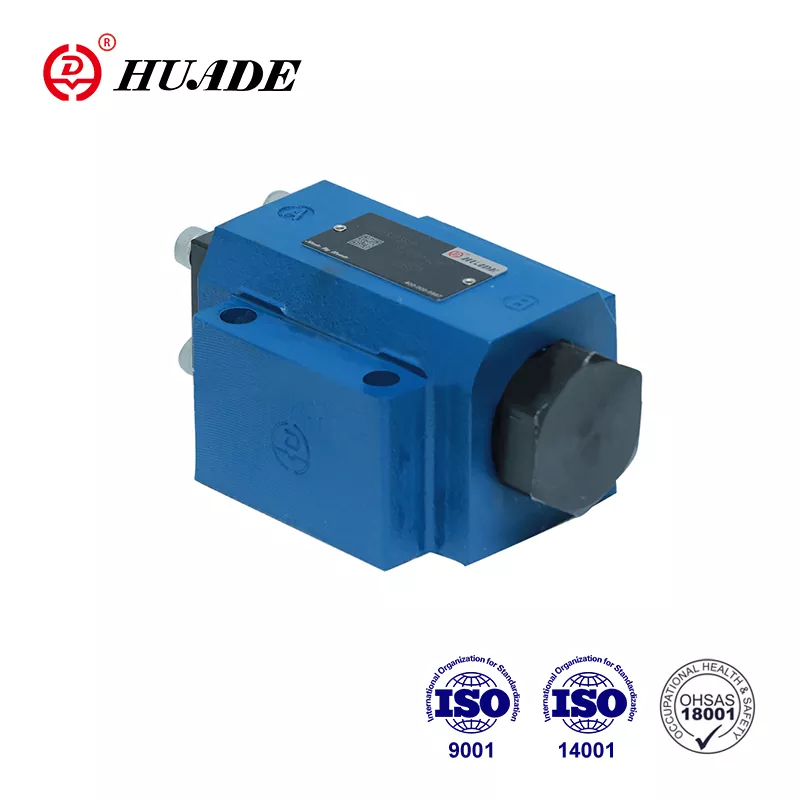

Pilotně ovládaný zpětný ventil SL je hydraulická součást, která umožňuje tekutině volně proudit v jednom směru, zatímco blokuje průtok v opačném směru, dokud jej neuvolní pilotní signál. Označení „SL“ konkrétně odkazuje na variantu externího odtoku Bosch Rexroth řady SV, která je navržena pro aplikace, kde je třeba vypouštět řídicí olej odděleně od hlavního okruhu.
Ventil používá talířový design a může být namontován na pomocnou desku nebo připojen přes závitové porty. Když tekutina proudí z portu A do portu B, ventil se snadno otevře s minimálním odporem. Když se tlak snaží vytlačit kapalinu zpět z B do A, ventil zcela těsní s nulovým únikem. Jediným způsobem, jak otevřít ventil v opačném směru, je použití řídicího tlaku na port X, který mechanicky zvedne talíř a umožňuje řízený průtok.
Klíčový rozdíl mezi pilotně ovládaným zpětným ventilem SL a standardním modelem SV spočívá ve funkci externího vypouštění. Zatímco ventily SV odvádějí řídicí olej vnitřně zpět do systému, ventily SL odvádějí tento olej ven samostatným portem Y. Toto externí odvodnění poskytuje konstruktérům větší flexibilitu při stavbě složitých hydraulických okruhů, zejména když je třeba řídicí vypouštěcí ventil připojit k nádrži nezávisle nebo když vnitřní odvodnění může způsobit rušení tlaku.
Jak funguje pilotně ovládaný zpětný ventil SL
Pochopení pracovního principu pilotně ovládaného zpětného ventilu SL pomáhá vysvětlit, proč funguje tak dobře v aplikacích pro udržování zátěže. Ventil obsahuje několik klíčových součástí: hlavní těleso, primární talíř, pilotní talíř, tlačné pružiny a ovládací píst. Tyto části spolupracují a vytvářejí tři odlišné provozní režimy.
Během volného toku z A do B tlačí hydraulická kapalina přímo proti talířku a otevírá ho s velmi malým odporem. Pokles tlaku na ventilu zůstává pod 5 bar při jmenovitých průtokech, což znamená minimální energetické ztráty. Tento směr volného toku se obvykle připojuje na stranu čerpadla vašeho hydraulického okruhu.
Když tlak vzroste v opačném směru z B do A, systémový tlak se spojí se silou pružiny, aby přitlačil talíř pevně k jeho sedlu. To vytváří kompletní těsnění bez úniku, což je nezbytné pro udržení nákladu na místě. Například vertikální hydraulický válec se nebude snášet dolů ani při plném zatížení, protože pilotem ovládaný zpětný ventil SL udržuje dokonalé zablokování.
Třetí režim se aktivuje, když aplikujete řídicí tlak na port X. Tento tlak působí na řídicí píst, který má větší povrch než hlavní talíř. Mechanická výhoda umožňuje relativně nízkému řídicímu tlaku překonat vysoký systémový tlak na zablokované straně. V konfiguraci SL odděluje externí vypouštěcí port Y pilotní komoru od portu A, což zajišťuje, že na píst působí pouze zamýšlený řídicí tlak bez rušení ze strany zatížení.
Některé modely SL zpětného ventilu ovládaného pilotem obsahují dekompresní funkci označenou písmenem „A“ v označení modelu. Tyto ventily mají malou kuličkovou kuželku, která se mírně otevře před zvednutím hlavní kuželky. Toto postupné otevírání postupně uvolňuje zachycený tlak a snižuje rázy a hluk ve vašem hydraulickém systému. Varianta „B“ se otevírá přímo bez této fáze předběžného otevření, poskytuje rychlejší odezvu, ale potenciálně generuje více tlakových špiček.
Minimální požadovaný řídicí tlak závisí na zátěžovém tlaku, který musíte překonat. Inženýři to vypočítají pomocí vzorce: pilotní tlak by měl být menší než zátěžový tlak vynásobený poměrem plochy talířku k ploše řídicího pístu. Pro praktické účely potřebuje většina modelů SL zpětného ventilu řízeného pilotem k zahájení otevírání alespoň 5 barů řídicího tlaku, přičemž přesný požadavek se liší v závislosti na podmínkách zatížení a velikosti ventilu.
Technické specifikace a údaje o výkonu
Bosch Rexroth vyrábí pilotně ovládané modely zpětných ventilů SL ve jmenovitých velikostech od NG10 do NG32, které pokrývají široké spektrum průmyslových aplikací. Tyto ventily zvládají maximální tlaky až 315 barů a průtoky dosahující 550 litrů za minutu, díky čemuž jsou vhodné pro náročné hydraulické systémy.
Nejmenší velikost NG10 funguje dobře pro kompaktní stroje, zvládá až 100 litrů za minutu s řídicím objemem pouhých 2,5 kubických centimetrů na portu X. Ventily střední řady NG16 a NG20 podporují průtoky až 300 litrů za minutu, zatímco největší modely NG25 a NG32 pojme 550 litrů za minutu pro těžké průmyslové vybavení. Každá velikost udržuje stejný maximální pracovní tlak 315 barů, i když řídicí tlak se může pohybovat od 5 do 315 barů v závislosti na potřebách vaší aplikace.
Pro konstruktéry mobilních zařízení záleží na hmotnosti. Pilotně ovládaný zpětný ventil SL NG10 v konfiguraci montáže na pomocnou desku váží přibližně 1,8 kilogramu, zatímco model NG32 dosahuje hmotnosti 7,8 kilogramu. Verze se závitem k těmto číslům přidávají zhruba 0,3 kilogramu. Fyzické rozměry se podle toho liší, přičemž NG10 měří asi 100,8 milimetrů na délku a používá závity portu G1/4, zatímco NG32 se rozšiřuje na 140 milimetrů s porty G1 1/2.
Teplotní výkon pokrývá typické průmyslové podmínky. Se standardními těsněními NBR funguje pilotně ovládaný zpětný ventil SL spolehlivě od záporných 30 stupňů Celsia do kladných 80 stupňů Celsia. Pokud vaše aplikace zahrnuje vyšší teploty nebo agresivní kapaliny, materiál těsnění FKM poskytuje lepší odolnost. Ventil přijímá hydraulické kapaliny s viskozitou v rozmezí od 2,8 do 500 čtverečních milimetrů za sekundu, i když optimálního výkonu dosahuje standardní olej HLP46 při 40 stupních Celsia.
Kontrola znečištění zůstává kritická pro dlouhou životnost ventilu. Bosch Rexroth doporučuje udržovat čistotu kapalin podle ISO 4406 třídy 20/18/15 nebo lepší. Dodržování jejich filtračních norem RE 50070 pomáhá předcházet ucpávání pilotních kanálů, což je jeden z nejběžnějších poruchových režimů pilotem ovládaných zpětných ventilů.
Výběr správného modelu pro vaši aplikaci
Výběr mezi různými variantami pilotně ovládaného zpětného ventilu SL závisí na několika faktorech návrhu vašeho hydraulického systému. Základní konfigurace single pilot SL funguje dobře, když potřebujete řídit tok pouze v jednom směru. Toto nastavení je běžné u aplikací s vertikálními válci, kde se gravitace snaží táhnout náklad dolů a vy potřebujete dálkové uvolnění.
Verze s dvojitým pilotem poskytují ovládání v obou směrech, takže jsou ideální pro dvojčinné válce, které vyžadují držení zátěže na obou koncích zdvihu. Stavební zařízení, jako jsou ramena rypadel, často používají tuto konfiguraci, aby se zabránilo posunu v obou směrech, když operátor uvolní ovládací prvky. Dvojitá pilotní funkce pilotně ovládaného zpětného ventilu SL zajišťuje, že zátěž zůstane přesně tam, kde je umístěna, bez ohledu na vnější síly.
Možnost dekomprese se stává důležitou, když váš systém zaznamená vysoké tlakové rozdíly nebo když náhlé uvolnění tlaku může poškodit součásti. Modely typu A se stupněm předběžného otevření kulového talíře snižují rázy v hydraulickém vedení a minimalizují hluk při přepínání ventilů. Díky tomu jsou vhodnější pro aplikace, kde záleží na pohodlí obsluhy nebo kde by tlakové špičky mohly poškodit citlivé součásti. Modely typu B bez předběžného otevření reagují rychleji a fungují dobře, když je rychlé ovládání ventilu důležitější než postupné uvolňování tlaku.
Volba způsobu připojení závisí na architektuře vašeho systému. Montáž na spodní desku podle norem DIN 24340 umožňuje integraci kompaktního potrubí a čistší instalaci, což je zvláště cenné u mobilních zařízení s omezeným prostorem. Závitové spoje nabízejí větší flexibilitu pro dodatečné vybavení nebo systémy, kde montáž na potrubí není praktická. Pilotně ovládaný zpětný ventil SL podporuje oba přístupy s kompatibilními rozměry.
Nastavení otevíracího tlaku poskytuje další parametr ladění. Standardní modely používají nastavení předpětí pružiny mezi 1,5 a 10 bary, které určuje, jak velký zpětný tlak vznikne, než se hlavní talíř pevně usadí. Nižší otevírací tlaky umožňují snazší volný průtok, ale mohou způsobit opětovné usazení ventilu později během poklesu tlaku. Vyšší otevírací tlaky zajišťují pozitivní usazení, ale zvyšují tlakovou ztrátu ve směru volného toku.
Kde pilotně ovládané zpětné ventily SL fungují nejlépe
Průmyslová automatizace do značné míry spoléhá na technologii pilotního zpětného ventilu SL pro přesné řízení zátěže. Výrobní lisy používají tyto ventily k udržení polohy beranu během lisovacích cyklů, čímž zabraňují unášení těžké horní desky při poklesu hydraulického tlaku. Vstřikovací stroje používají podobná nastavení, aby udržely poloviny formy uzamčené pod vysokou upínací silou, což zajišťuje konzistentní kvalitu dílů.
Mobilní zařízení představuje snad největší aplikační oblast pro pilotně ovládaný zpětný ventil SL. Rýpadla, kolové nakladače a rypadla potřebují spolehlivé držení nákladu v okruhu výložníku, násady a lopaty. Když obsluha zaparkuje stroj se zdviženou lopatou, pilotem ovládaný zpětný ventil zabrání sestupu nákladu dolů v důsledku netěsnosti těsnění válce nebo tepelné roztažnosti zachyceného oleje. Konfigurace externího odtoku ventilů SL funguje v těchto aplikacích obzvláště dobře, protože zabraňuje zpětné vazbě vnitřního tlaku, která by mohla způsobit nestabilitu.
Jeřábové aplikace vyžadují ještě vyšší spolehlivost, protože pády nákladu představují vážná bezpečnostní rizika. Stabilizátory výložníků na mobilních jeřábech používají pilotně ovládané zpětné ventily SL k udržení polohy po dobu dnů nebo týdnů během prodloužených zdvihů. Charakteristika nulového úniku zajišťuje, že jeřáb zůstane po celou dobu provozu v rovině. Mnoho konstrukcí jeřábů zahrnuje dvojité pilotně ovládané zpětné ventily na obou stranách každého válce, což vytváří nadbytečné zadržování zátěže, které funguje i v případě, že jeden ventil selže.
Zařízení na úpravu vody zjistila, že modely SL s pilotním zpětným ventilem zjednodušují postupy údržby. Čerpací stanice používají tyto ventily k izolaci motorů během servisu a zároveň umožňují dálkovou aktivaci pro zpětné proplachování filtrů. Externí pilotní odtok umožňuje personálu údržby ovládat ventil z bezpečné vzdálenosti, čímž udržuje pracovníky mimo vysokotlaké zóny. Tato vzdálená funkce snižuje prostoje a zvyšuje bezpečnost ve srovnání s ručně ovládanými izolačními ventily.
Systémy řízení sklonu lopatek větrných turbín představují rostoucí aplikaci pro pilotně ovládané zpětné ventily. Každá lopatka se připojuje k hydraulickým válcům, které nastavují úhel vzhledem k větru. Pilotně ovládaný zpětný ventil SL udržuje polohu lopatky během normálního provozu a zároveň umožňuje rychlé nastavení při změně větrných podmínek. Zde záleží na specifikaci nulového úniku, protože i malé změny úhlu lopatek ovlivňují účinnost turbíny a strukturální zatížení.
Zařízení pro manipulaci s materiálem, jako jsou vysokozdvižné vozíky, těží z přesného ovládání, které tyto ventily poskytují. Válce zdvihu stožáru musí udržet náklad v jakékoli výšce bez snosu, což pilotem ovládaný zpětný ventil SL spolehlivě zajišťuje. Varianta s dvojitým pilotem umožňuje kontrolované spouštění i při velkém zatížení modulací pilotního tlaku, aby bylo dosaženo hladkého sestupu spíše než volného pádu.
Výhody, díky kterým ventily SL vynikají
Nejvýznamnější výhodou pilotně ovládaného zpětného ventilu SL je jeho nulová netěsnost v zablokovaném směru. Na rozdíl od přímo působících zpětných ventilů, které mohou pod vysokým tlakem mírně prosakovat, nebo vyvažovacích ventilů, které mají ze své podstaty určitý kontrolovaný únik, ventil SL vytváří dokonalé utěsnění. To je kriticky důležité pro statické držení zatížení, kde se i menší posun v průběhu času hromadí do významných polohových chyb.
Možnost dálkového ovládání rozšiřuje dosah obsluhy a zvyšuje bezpečnost. Použitím řídicího tlaku ze vzdáleného místa můžete uvolnit zátěž, aniž byste stáli v blízkosti potenciálně nebezpečného zařízení. Systémy nouzového zastavení lze také integrovat s pilotně ovládanými obvody zpětného ventilu SL, které automaticky uvolní zachycené zátěže, když se aktivují bezpečnostní blokování. Tato flexibilita se ukazuje jako cenná v automatizovaných systémech, kde je třeba minimalizovat lidské zásahy.
Vysoká průtoková kapacita vzhledem k velikosti ventilu pomáhá návrhářům systému minimalizovat objem součástí. Největší pilotem ovládaný zpětný ventil SL modely zvládnou 550 litrů za minutu, dostačující pro většinu průmyslových lahví, při zachování kompaktních montážních rozměrů. Tato schopnost vysokého průtoku přichází s nízkým poklesem tlaku ve směru volného průtoku, typicky pod 5 barů při jmenovitých průtokech, což znamená méně plýtvané energie a nižší provozní teploty.
Rychlá odezva na měnící se podmínky dává pilotně ovládaným zpětným ventilům výhodu v dynamických aplikacích. Když se použije řídicí tlak, ventil se rychle otevře, a když se řídicí tlak uvolní, pružina a tlak systému zaklapnou talíř téměř okamžitě. Dekompresní varianty tuto akci záměrně zpomalují, aby se snížil ráz, ale i tyto modely reagují rychleji než alternativní typy ventilů, které se spoléhají na kapalinové tření nebo komplikované dávkovací obvody.
Obousměrná flexibilita v konfiguracích s dvojitým pilotem eliminuje potřebu více ventilů ve složitých okruzích. Jeden pilotem ovládaný zpětný ventil SL s dvojitými pilotními vstupy může nahradit dva samostatné ventily v aplikacích vyžadujících držení zátěže v obou směrech. To snižuje počet dílů, potenciální místa úniku a celkovou složitost systému a zároveň zvyšuje spolehlivost díky menšímu počtu součástí.
Pochopení omezení a rizik
Strukturální složitost vytváří hlavní nevýhodu návrhů zpětného ventilu SL s pilotním ovládáním ve srovnání s jednoduššími přímočinnými ventily. Dodatečné součásti včetně vodicích kuželek, řídicích pístů a externích odvodňovacích kanálků zvyšují výrobní náklady a vytvářejí více potenciálních míst selhání. Malé pilotní kanály jsou zvláště citlivé na znečištění, které může blokovat řídicí signál a zabránit otevření ventilu v případě potřeby.
Požadavky na údržbu jsou u pilotem ovládaných zpětných ventilů vyšší než u jednodušších alternativ. Pilotní průchody potřebují pravidelnou kontrolu a čištění, aby se zabránilo ucpání. Opotřebení těsnění na hlavním talíři i pilotním talíři vyžaduje pravidelnou výměnu, obvykle za použití materiálů NBR nebo FKM v závislosti na vaší kapalině a teplotních podmínkách. Tyto úkoly údržby vyžadují více technických znalostí než servis základního zpětného ventilu, což může vyžadovat specializované školení personálu údržby.
Aplikace dynamického zatížení mohou u modelů SL zpětného ventilu ovládaného pilotem způsobit problémy s chvěním. Když zátěž osciluje nebo vibruje, ventil se může opakovaně otevírat a zavírat při prahovém tlaku, což vytváří hluk a urychluje opotřebení. Vyvažovací ventily zvládají tyto dynamické podmínky plynuleji díky své progresivní charakteristice otevírání. Pokud vaše aplikace zahrnuje neustálý pohyb zátěže spíše než statické přidržování, pilotně ovládaný zpětný ventil nemusí být tou nejlepší volbou.
Účinky tepelné expanze představují malé, ale reálné riziko v aplikacích pilotně ovládaných zpětných ventilů. Když se hydraulický olej zachycený mezi uzavřeným ventilem a zátěží zahřeje, expanduje a zvyšuje tlak. Inženýři tomu někdy říkají „tepelný zámek“, protože nárůst tlaku může být tak silný, že ho pilotní signál nemůže překonat. Zvýšení teploty kolem 10 stupňů Celsia může způsobit zvýšení tlaku přesahující 100 barů v zachycených objemech. Navrhování tepelných pojistných ventilů nebo zvažování teplotně stabilních kapalin pomáhá toto riziko zmírnit.
Vzhledem k nákladům jsou modely SL s pilotním zpětným ventilem méně atraktivní pro jednoduché aplikace. Základní přímočinný zpětný ventil stojí výrazně méně a funguje perfektně pro přímou prevenci zpětného toku tam, kde není vyžadováno držení zátěže. Sofistikované ovládací prvky ventilů SL ospravedlňují jejich vyšší cenu pouze tehdy, když vaše aplikace konkrétně vyžaduje schopnost dálkového uvolnění, nulový únik nebo přesné obousměrné ovládání.
Porovnání ventilů SL s alternativními řešeními
Přímočinné zpětné ventily představují nejjednodušší alternativu k pilotně ovládanému zpětnému ventilu SL. Tyto základní ventily používají pouze tlak tekutiny ke zvednutí talíře proti lehké pružině, což umožňuje průtok v jednom směru a blokuje zpětný tok. Reagují velmi rychle a stojí mnohem méně než pilotně provozované konstrukce. Přímo působící zpětné ventily však mohou pod vysokým tlakem mírně prosakovat, rychleji se opotřebovávat v důsledku přímého dopadu kapaliny na talíř a nelze je dálkově otevřít v opačném směru. Fungují dobře pro ochranu výstupu čerpadla nebo základní izolaci vedení, ale nesplňují požadavky na skutečné udržení zátěže.
Vyvažovací ventily kombinují funkci odlehčení tlaku s chováním zpětného ventilu, čímž vytvářejí plynulé ovládání dynamického zatížení. Tyto ventily modulují otevírání na základě tlaku zátěže, což umožňuje kontrolované klesání vertikálních zátěží při zachování protitlaku, aby se zabránilo úniku. Vynikají v ovládání pohybu mobilních zařízení, kde se břemena neustále pohybují, jako jsou jeřábové kladkostroje nebo vrata pro zvedání vozidel. Kompromisem je, že vyvažovací ventily mají vždy určitý řízený únik a jsou dražší než přímo působící nebo pilotně ovládané zpětné ventily. Pro statické držení zatížení, kde není požadován žádný pohyb, poskytuje pilotně ovládaný zpětný ventil SL lepší výkon za nižší cenu.
Elektricky ovládané solenoidové ventily nabízejí další možnost dálkového uvolnění. Tyto ventily používají elektromagnetické cívky k posunu vnitřních šoupátek nebo talířů, čímž poskytují ovládání zapínání a vypínání bez potřeby řídicího tlaku. Dobře fungují v systémech s elektronickou řídicí architekturou a lze je přímo integrovat s PLC a dalším automatizačním zařízením. Solenoidové ventily však mají obvykle nižší průtokovou kapacitu než srovnatelně velké pilotně ovládané zpětné ventily, generují teplo během nepřetržitého napájení a potřebují elektrickou energii k udržení otevřených poloh. Pilotně ovládaný zpětný ventil SL vítězí v aplikacích, kde je hydraulický výkon snadno dostupný a elektrická složitost by měla být minimalizována.
Hydraulické pojistky představují specializovanou alternativu pro bezpečné držení zátěže. Tato zařízení se automaticky uzavřou, když detekují nadměrné průtoky, které by mohly naznačovat prasklou hadici nebo poškozenou armaturu. Poskytují nouzovou ochranu, kterou pilotem ovládané zpětné ventily nemohou nabídnout. Pojistky však neposkytují možnost dálkového uvolnění a mohou se falešně spustit při legitimních podmínkách vysokého průtoku. Mnoho inženýrů kombinuje obě technologie a používá pilotně ovládaný zpětný ventil SL pro normální ovládání a hydraulickou pojistku pro nouzovou záložní ochranu.
Postupy údržby, které prodlužují životnost
Pravidelné plány kontrol udržují systémy pilotem ovládaných zpětných ventilů SL v provozu spolehlivě. Měsíční vizuální kontroly by měly hledat vnější úniky oleje kolem těsnění a montážních povrchů. I malé netěsnosti naznačují degradaci těsnění, která se časem zhorší. Naslouchání neobvyklým zvukům během provozu ventilu může odhalit problémy dříve, než dojde k úplnému selhání. Drnčení nebo pískání často znamenají nestabilní tlakové podmínky nebo opotřebované povrchy talířů.
Údržba čistoty kapaliny chrání malé pilotní kanály, díky nimž jsou zpětné ventily ovládané pilotem náchylné ke kontaminaci. Dodržování požadavků ISO 4406 třídy čistoty 20/18/15 znamená, že váš filtrační systém zachytí částice dříve, než se mohou usadit v kontrolních otvorech. Použití správného hydraulického oleje bez znečištění vodou zabraňuje korozi vnitřních povrchů. Mnoho programů údržby zahrnuje čtvrtletní odběr vzorků oleje a analýzu k ověření, zda úroveň kontaminace zůstává v přijatelných mezích.
Kontrola pilotního vedení si zaslouží zvláštní pozornost, protože tyto trubky a průchody malého průměru se snadno ucpávají. Odpojením a zpětným propláchnutím pilotního vedení se ročně odstraní nahromaděné nečistoty. Zpětné ventily v pilotním okruhu by měly být vyčištěny nebo vyměněny, pokud vykazují známky slepení. Testování pilotního tlaku pomocí manometru potvrzuje, že adekvátní řídicí signál dosáhne portu X, když dáte povel k otevření pilotem ovládaného zpětného ventilu SL.
Intervaly výměny těsnění závisí na provozních podmínkách, ale obvykle se vyskytují každé dva až pět let. Těsnění NBR vydrží déle v aplikacích se střední teplotou, zatímco těsnění FKM odolávají vyšším teplotám a agresivním kapalinám, ale stojí více. Při výměně těsnění zkontrolujte dosedací plochy na talíři a tělese ventilu, zda nejsou poškrábané nebo opotřebované, což by mohlo bránit dobrému utěsnění i u nových elastomerů. Lehké leštění jemným brusným papírem může obnovit těsnicí povrchy, ale hluboké rýhování vyžaduje výměnu těla ventilu.
Funkční testování potvrzuje, že pilotně ovládané zpětné ventily stále fungují správně. Jednoduchý test používá svislý válec zatížený závažím. Při blokovaném pilotním tlaku by zátěž měla zůstat dokonale nehybná po dobu hodin nebo dnů, což by mělo vykazovat nulový únik. Použití jmenovitého řídicího tlaku by mělo otevřít ventil a umožnit, aby zátěž plynule klesala. Pokud zátěž klesá dolů s vypnutým řídicím tlakem nebo pokud je k otevření ventilu nutný nadměrný řídicí tlak, je nutná údržba nebo výměna.
Odstraňování běžných problémů
Když se pilotem ovládaný zpětný ventil SL na povel neotevře, začněte ověřením pilotního tlaku na portu X. Pomocí manometru na pilotním připojení ověřte, zda ventil dosahuje adekvátního signálního tlaku. Pokud pilotní tlak naměří pod 5 barů, problém spočívá spíše v pilotním okruhu než v samotném ventilu. Zkontrolujte, zda nejsou ucpaná vedení, vadné pilotní ventily nebo nedostatečná kapacita čerpadla na napájecím zdroji pilota.
Pokud pilotní tlak čte správně, ale ventil se stále neotevře, máte podezření na znečištění v pilotním průchodu nebo zaseknutý ovládací píst. Demontáž ventilu obvykle odhalí nečistoty nebo korozi bránící pohybu pístu. Důkladné vyčištění všech vnitřních průchodů a výměna těsnění obvykle obnoví funkci. V závažných případech může být povrch ovládacího pístu rýhován a vyžadovat výměnu.
Netěsnost v zablokovaném směru indikuje poškození talíře nebo sedla. Malé množství nečistot se může usadit do měkkého povrchu talířku a vytvořit únikové cesty, i když je ventil zavřený. Demontáž a kontrola ukáže, zda čištění talíře a sedla obnoví těsnění, nebo zda jsou potřeba náhradní díly. Pokud netěsnost přetrvává i po čištění, zkontrolujte, zda tlak v systému nepřekročil jmenovitou kapacitu ventilu, což může trvale poškodit těsnicí plochy.
Chvění nebo vibrace během provozu naznačují, že zátěž je nestabilní nebo že řídicí tlak osciluje. Ověřte, že zatížení zůstává během provozu ventilu stabilní. Pokud zátěž sama vibruje, pilotně ovládaný zpětný ventil SL nemusí být pro tuto aplikaci tím správným řešením. Nestabilita tlaku v řídicím okruhu může způsobit opakované otevírání a zavírání ventilu na prahu. Instalace akumulátoru do pilotního vedení často vyrovná tyto tlakové výkyvy a zastaví chvění.
Hluk při přepínání ventilů obvykle znamená, že funkce dekomprese nefunguje správně nebo aplikace vyžaduje ventil typu A místo typu B. Modely bez stupně předběžného otevření kulového talíře náhle uvolní tlak, což může způsobit akustický šok v hydraulickém potrubí. Pokud je hluk nepřijatelný, problém obvykle vyřeší přechod na dekompresní variantu pilotně ovládaného zpětného ventilu SL. Alternativně přidání malého otvoru do pilotního potrubí zpomalí otevírání ventilu, čímž se sníží rázy za cenu mírně pomalejší odezvy.
Situace s tepelným zámkem vyžadují různé přístupy k odstraňování problémů. Pokud se zátěž po nečinnosti systému v horkých podmínkách obtížně pohybuje, zachycená expanze kapaliny pravděpodobně způsobuje nadměrný tlak. Instalace malých tepelných pojistných ventilů nastavených nad normální pracovní tlak, ale pod kapacitu potlačení pilota umožňuje tepelnou expanzi bez ovlivnění normálního provozu. Alternativně použití teplotně stabilních hydraulických kapalin snižuje koeficienty tepelné roztažnosti.
Budoucí vývoj a trendy v oboru
Konstruktéři hydraulických systémů stále častěji integrují senzory s pilotně ovládanými komponentami zpětného ventilu SL, aby umožnili prediktivní údržbu. Tlakové převodníky v pilotních vedeních monitorují sílu řídicího signálu a varují operátory, než pilotní tlak klesne pod funkční úroveň. Senzory znečištění v odtokovém potrubí z portu Y detekují, kdy se začnou hromadit částice, a spustí údržbu, než dojde k ucpání. Tyto inteligentní ventilové systémy snižují neplánované prostoje tím, že včas zachytí problémy.
Ekologické předpisy podporují přijetí biologicky odbouratelných hydraulických kapalin, zejména v mobilních zařízeních a aplikacích v lesnictví. Moderní konstrukce zpětného ventilu SL s pilotním ovládáním se přizpůsobují těmto kapalinám prostřednictvím kompatibilních materiálů těsnění a vylepšené ochrany proti korozi. VDMA 24568 a podobné normy pomáhají inženýrům vybrat vhodné ventily pro aplikace s bioolejem. S rostoucími obavami o životní prostředí očekávejte širší kompatibilitu s alternativní chemií kapalin.
Miniaturizační trendy v mobilních zařízeních vytvářejí poptávku po menších, lehčích pilotně ovládaných zpětných ventilech bez obětování výkonu. Pokročilé výrobní techniky včetně 3D tisku a přesného lití mohou umožnit kompaktnější návrhy. U mobilních zařízení s bateriovým elektrickým pohonem, kde každý kilogram ovlivňuje dojezd, je podstatné snížení hmotnosti. Budoucí pilotně ovládané modely zpětného ventilu SL mohou obsahovat lehčí materiály, jako je hliník nebo umělé plasty v netlakových součástech.
Zlepšení energetické účinnosti se zaměřují na snížení poklesu tlaku ve směru volného toku. I současný pokles tlaku 5 barů při jmenovitém průtoku představuje plýtvání energií, která se stává teplem. Optimalizovaná geometrie průtokové cesty by mohla potenciálně snížit pokles tlaku na polovinu a zlepšit celkovou účinnost systému. S rostoucími náklady na energii a rostoucím tlakem na životní prostředí se tyto zisky z účinnosti stávají ekonomicky atraktivnější.
Integrace s elektronickými řídicími systémy se pravděpodobně rozšíří. Zatímco pilotně ovládaný zpětný ventil SL v současnosti spoléhá čistě na hydraulické pilotní signály, budoucí verze by mohly obsahovat elektronické pilotní ventily a snímače polohy zabudované přímo do těla ventilu. Tato integrace zjednodušuje architekturu systému a umožňuje sofistikovanější řídicí algoritmy při zachování mechanické jednoduchosti a spolehlivosti, díky nimž jsou pilotně ovládané zpětné ventily atraktivní.
Správná volba pro vaši aplikaci
Výběr pilotně ovládaného zpětného ventilu SL oproti alternativním technologiím vyžaduje pečlivé vyhodnocení vašich specifických požadavků. Začněte tím, že identifikujete, zda vaše aplikace potřebuje statické udržení zátěže nebo dynamické řízení zátěže. Pokud by zátěž měla zůstat zcela nehybná, když je ventil zavřený, nulová netěsnost pilotně ovládaného zpětného ventilu SL je tou nejlepší volbou. Pokud se náklad pohybuje často s řízenou rychlostí klesání, pravděpodobně lépe poslouží vyvažovací ventil.
Zvažte, zda ve vašem návrhu záleží na schopnosti vzdáleného uvolnění. Jednoduché aplikace, kde je přijatelné ruční ovládání ventilu, mohou používat levnější přímočinné zpětné ventily. Když operátoři potřebují ovládat otevírání ventilů na dálku, nebo když automatické systémy musí integrovat ovládání ventilů, pilotně ovládaný zpětný ventil SL zajišťuje nezbytné dálkové ovládání prostřednictvím svého pilotního okruhu. Bezpečnostní hlediska často řídí tento požadavek, když držení personálu mimo nebezpečné oblasti zlepšuje celkovou bezpečnost systému.
Poctivě vyhodnoťte možnosti kontroly kontaminace vašeho systému. Modely SL s pilotním zpětným ventilem vyžadují čistou hydraulickou kapalinu a správnou filtraci. Pokud vaše aplikace pracuje v prašném prostředí s okrajovou filtrací nebo pokud jsou postupy údržby nekonzistentní, mohou být jednodušší typy ventilů s menším počtem malých průchodů spolehlivější i přes jejich výkonnostní omezení. Nevybírejte sofistikované ventily pro systémy, které nedokážou udržet čistotu, kterou tyto ventily vyžadují.
Požadavky na průtok a tlak zužují výběr velikosti ventilu. Místo toho, abyste se spoléhali na kapacitu čerpadla, měřte skutečné průtoky ve vašem okruhu, protože většina systémů nepracuje na maximální průtok nepřetržitě. Výběr nejmenšího ventilu, který zvládne vaše skutečné průtoky, minimalizuje náklady a hmotnost. Jmenovité tlaky by měly překračovat maximální tlak v systému s přiměřenou bezpečnostní rezervou, obvykle se volí ventily dimenzované alespoň o 25 procent nad maximální očekávaný tlak.
Požadavky na externí odtok určují, zda potřebujete model SL, nebo zda postačí jednodušší varianta SV. Pokud se váš pilotní odtok může vrátit do nádrže stejným potrubím jako hlavní ventil, modely SV s vnitřním vypouštěním fungují dobře. Když pilotní vypouštění musí vést odděleně, snad aby se zajistilo, že tlak v nádrži nebude ovlivňovat pilotní provoz, externí vypouštěcí port Y u modelů SL s pilotním zpětným ventilem poskytuje nezbytnou flexibilitu.
Omezení místa instalace ovlivňují výběr stylu montáže. Montáž na připojovací desku nabízí nejkompaktnější instalaci, když můžete navrhnout rozdělovač pro umístění více ventilů. Závitové spoje poskytují flexibilitu pro dodatečné vybavení nebo testovací stojany, kde výroba potrubí není praktická. Před provedením konkrétní montážní konfigurace pečlivě změřte dostupný prostor a prohlédněte si rozměrové výkresy.
Závěr
Pilotně ovládaný zpětný ventil SL plní specifickou, ale důležitou roli v hydraulických systémech vyžadujících dálkově ovládané držení zátěže s nulovým únikem. Jeho konfigurace externího odtoku poskytuje flexibilitu návrhu, které se standardní modely SV nemohou rovnat, což je zvláště cenné ve složitých okruzích, kde záleží na vedení pilotního tlaku. Pochopení možností a omezení těchto ventilů pomáhá konstruktérům činit informovaná rozhodnutí o tom, kdy je používat a jak je správně udržovat.
Pro aplikace se statickým zatížením v průmyslové automatizaci, mobilních zařízeních a systémech kritických z hlediska bezpečnosti poskytuje technologie pilotního zpětného ventilu SL spolehlivý výkon, kterému se jednodušší alternativy nemohou vyrovnat. Vyšší náklady a požadavky na údržbu jsou oprávněné, když je zásadní nulový únik a dálkové ovládání. Méně náročné aplikace často fungují dobře s přímočinnými zpětnými ventily nebo jinými jednoduššími řešeními s nižšími náklady.
Správný výběr vyžaduje přizpůsobení specifikací ventilu skutečným požadavkům systému s ohledem na jmenovitou velikost, jmenovité tlaky, materiály těsnění a montážní konfiguraci. Podrobná technická dokumentace od Bosch Rexroth, včetně katalogu RE 21482, poskytuje údaje potřebné pro přesné dimenzování ventilů. Dodavatelé jako Hyquip a Leader Hydraulics mohou poskytnout aplikační podporu a ceny pro konkrétní modely.
Programy údržby, které kladou důraz na kontrolu kontaminace a pravidelnou kontrolu, udržují systémy pilotně ovládaných zpětných ventilů SL v provozu po dobu deseti nebo více let. Když se objeví problémy, systematické odstraňování problémů obvykle identifikuje odstranitelné příčiny, jako je zablokování pilotního vedení nebo opotřebení těsnění. Pochopení toho, jak tyto ventily interně fungují, umožňuje mnohem efektivnější odstraňování problémů.
S tím, jak se hydraulická technologie vyvíjí směrem k větší integraci s elektronickým ovládáním a zlepšené energetické účinnosti, budou se konstrukce pilotního zpětného ventilu SL nadále přizpůsobovat novým požadavkům. Základní provozní princip – použití pilotního tlaku k mechanickému uvolnění utěsněného talíře – zůstává v pořádku a bude pravděpodobně sloužit hydraulickým systémům po mnoho nadcházejících desetiletí. Inženýři, kteří těmto ventilům důkladně rozumí, mohou navrhnout lepší systémy a efektivněji řešit problémy.
