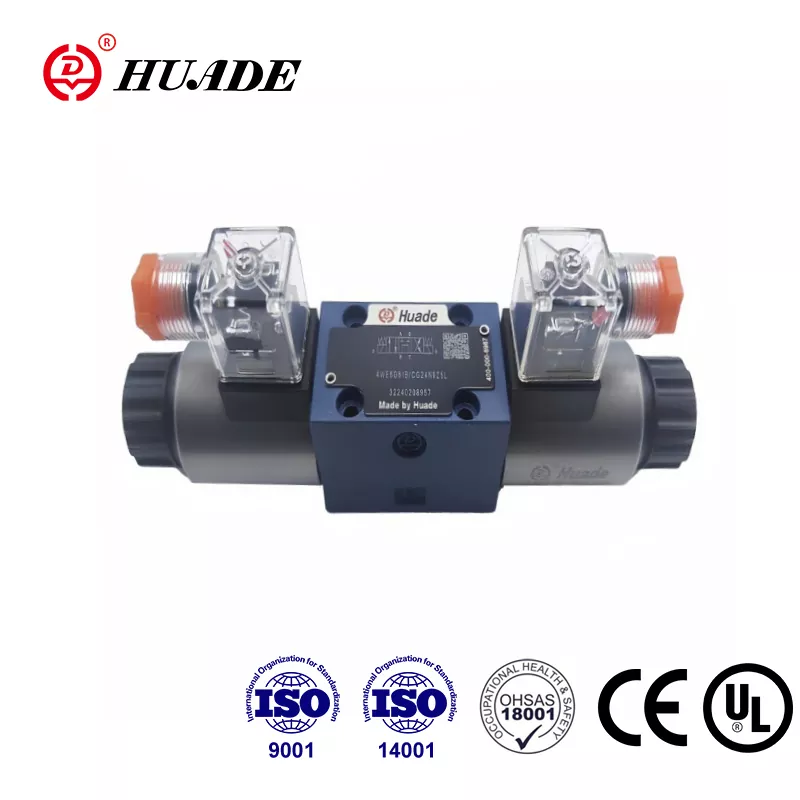

Při práci s hydraulickými systémy může výběr správného směrového regulačního ventilu znamenat zásadní rozdíl ve výkonu a spolehlivosti vašeho zařízení. Směrový regulační ventil Rexroth 4WE 6 Y si vydobyl pověst spolehlivé součásti v průmyslové hydraulice a pochopení toho, čím je výjimečný, vám může pomoci rozhodnout se, zda je tou správnou volbou pro vaši aplikaci.
Co je směrový regulační ventil?
Než se ponoříme do specifik modelu 4WE 6 Y, pomůže vám pochopit, co dělají směrové ventily. Tyto ventily jsou základními součástmi v hydraulických systémech, které řídí tok hydraulické kapaliny. Změnou dráhy tekutiny určují, kterým směrem se válec pohybuje nebo zda se motor otáčí tak či onak. Představte si je jako kontrolory provozu pro hydraulickou kapalinu, kteří ji nasměrují tam, kam potřebuje.
Rozváděč Rexroth 4WE 6 Y spadá do kategorie elektromagneticky ovládaných ventilů, což znamená, že k přepínání polohy ventilu využívá elektrické signály. Toto elektrické ovládání umožňuje snadnou integraci do automatizovaných systémů, kde záleží na přesném načasování.
Základy designu 4WE 6 Y
4WE 6 Y je vyroben podle velikostního standardu NG 6, což je jedna z nejběžnějších velikostí v průmyslové hydraulice. Tato velikost je v různých částech světa známá také jako CETOP 3 nebo ISO 4401-03. To pro vás znamená, že ventil bude vyhovovat standardním montážním vzorům, takže instalace je jednoduchá a výměna v případě potřeby je snadná.
Ventil funguje jako 4cestný, 2polohový ventil. Jednoduše řečeno, má čtyři porty pro připojení hydraulických vedení a může přepínat mezi dvěma různými konfiguracemi průtoku. "Y" ve svém názvu odkazuje na specifickou konstrukci cívky uvnitř ventilu, která přesně určuje, jak tekutina proudí v každé poloze.
Jednou z pozoruhodných vlastností rozváděče 4WE 6 Y je jeho přímočinná konstrukce. Na rozdíl od pilotem ovládaných ventilů, které potřebují malý řídicí signál k pohybu většího hlavního ventilu, elektromagnet tohoto ventilu přímo pohybuje šoupátkem, které řídí průtok tekutiny. Tato konstrukce obvykle nabízí rychlejší doby odezvy, i když to znamená, že ventil funguje nejlépe s mírnými průtoky spíše než s extrémně vysokými.
Jak funguje konfigurace Y-Spool
Konfigurace Y-spool ve směrovém regulačním ventilu Rexroth 4WE 6 Y vytváří specifický průtokový vzor. Když není solenoid pod napětím, ventil se nachází ve své klidové poloze. V tomto stavu se tlak z čerpadla připojuje k jednomu pracovnímu portu, zatímco druhý pracovní port odtéká do nádrže. Když zapnete solenoid, cívka se posune, aby se tato spojení obrátila.
Díky tomuto spínacímu chování je 4WE 6 Y zvláště užitečný jako řídicí ventil. V mnoha hydraulických systémech, zejména těch s velkými hlavními ventily, slouží 4WE 6 Y jako řídicí mozek, který říká většímu ventilu, co má dělat. Vysílá pilotní tlak na jednu nebo druhou stranu hlavního ventilu, což způsobí, že se tento větší ventil posune a zvládne požadavky na vysoký průtok.
Ventil používá v mnoha konfiguracích takzvaný aretační mechanismus. To znamená, že jakmile zapnete solenoid a ventil přepne polohu, zůstane tam i poté, co vypnete napájení. Nepřepne se zpět, dokud jej znovu neaktivujete. Tato funkce šetří energii, protože nemusíte udržovat solenoid nepřetržitě napájený.
Tlakové a průtokové schopnosti
Směrový regulační ventil Rexroth 4WE 6 Y zvládne pracovní tlaky až 350 barů na svých hlavních portech, což je v přepočtu asi 5 000 psi. To je podstatně více než u mnoha ekonomických ventilů na trhu. Tankový port zvládne ve standardních verzích až 160 barů, přičemž některé modely jsou dimenzovány na 210 barů.
Pro průtokovou kapacitu ventil zvládne až 80 litrů za minutu, tedy zhruba 21 galonů za minutu. Díky tomu je vhodný pro hydraulické aplikace střední třídy. Pokud váš systém potřebuje zvládnout větší průtoky, obvykle byste tento ventil použili jako pilotní řízení pro větší hlavní ventil, než abyste celý průtok ovládali přímo.
Stojí za zmínku, že tato hodnocení představují maximální schopnosti za konkrétních podmínek. V reálných aplikacích závisí skutečné poklesy tlaku a ovládání průtoku na faktorech, jako je viskozita vaší hydraulické kapaliny a specifické cesty průtoku ventilem v každé poloze.
Technologie Wet-Pin Solenoid
Jednou z klíčových vlastností, která odlišuje směrový ventil Rexroth 4WE 6 Y, je jeho konstrukce elektromagnetu s mokrým kolíkem. V této konfiguraci je plunžr solenoidu umístěn přímo v hydraulické kapalině, spíše než aby byl od ní utěsněn. I když to může znít nezvykle, ve skutečnosti to poskytuje několik výhod.
Hydraulická kapalina funguje jako chladivo i mazivo pro elektromagnet. To pomáhá solenoidu vydržet déle a pracovat spolehlivěji po miliony cyklů. Kapalina absorbuje teplo generované elektromagnetickou cívkou a odvádí je pryč, čímž zabraňuje přehřátí, které by mohlo cívku poškodit nebo snížit její magnetickou sílu.
Konstrukce s mokrým kolíkem také znamená, že solenoid lze vyjmout a vyměnit, aniž by došlo k vypuštění hydraulického systému nebo poškození součástí obsahujících tlak. U některých modelů můžete dokonce otočit cívku o 90 stupňů nebo úplně dokola, aby bylo elektrické připojení přístupnější pro vaši konkrétní instalaci.
Tato konstrukce však klade určité požadavky na vaši hydraulickou kapalinu. Olej musí být kompatibilní s vnitřními součástmi solenoidu. Rexroth výslovně varuje před používáním hydraulických olejů s určitými přísadami na bázi zinku, protože ty mohou tvořit usazeniny, které časem ucpávají malé vnitřní průchody ventilu.
Kompatibilita s kapalinami a čistota
Rozváděč 4WE 6 Y pracuje se standardními minerálními hydraulickými oleji i několika druhy žáruvzdorných kapalin. Standardní těsnění jsou vyrobena z NBR (nitrilkaučuku), který si poradí s většinou minerálních olejů a pracuje v teplotním rozsahu od -30°C do +80°C. Pokud potřebujete kompatibilitu s různými kapalinami nebo vyššími teplotami, jsou volitelně k dispozici těsnění FKM (fluorocarbon).
Udržování čisté hydraulické kapaliny je zásadní pro dlouhodobou spolehlivost směrového regulačního ventilu Rexroth 4WE 6 Y. Ventil vyžaduje čistotu kapaliny podle ISO 4406 třídy 20/18/15 nebo lepší. V praxi to znamená, že potřebujete účinnou filtraci, obvykle s filtry o velikosti 10 mikronů nebo jemnější.
Znečištěná kapalina je jednou z nejčastějších příčin problémů se směrovými ventily. Částice v kapalině mohou poškrábat přesné povrchy cívky a vývrtu, čímž se časem zvýší vnitřní netěsnost. Mohou také způsobit přilepení cívky, což vede k pomalému nebo neúplnému řazení. Správně udržovaný filtrační systém těmto problémům předchází a výrazně prodlužuje životnost ventilu.
Elektrické možnosti a připojení
Směrový regulační ventil 4WE 6 Y je dodáván s různými možnostmi napětí, aby vyhovoval různým napájecím systémům. Mezi běžné možnosti patří 24V DC, které je standardem v mnoha průmyslových řídicích systémech, stejně jako střídavé napětí jako 110V nebo 230V. Spotřeba energie ventilu je obvykle kolem 30 wattů.
Když si objednáte ventil, číslo modelu vám přesně řekne, jaké napětí potřebuje. Například „G24“ v označení modelu znamená 24V DC, zatímco „W230“ znamená 230V AC. Elektrické připojení se obvykle dodává jako standardní 3kolíkový konektor, který splňuje specifikace DIN EN 175301-803, i když jsou k dispozici i jiné typy konektorů.
Některé verze ventilu obsahují funkci ručního ovládání, obvykle označenou jako "N9" v kódu modelu. To vám umožňuje ručně zatlačit na cívku a posunout ventil, když není k dispozici elektrické napájení, což může být užitečné při nastavování nebo odstraňování problémů. Toto ruční ovládání má však omezení a mělo by se používat pouze tehdy, když je tlak v láhvi nižší než 50 barů.
Požadavky na instalaci
Správná instalace směrového ventilu Rexroth 4WE 6 Y je jednoduchá, ale vyžaduje pozornost věnovanou detailům. Ventil se montuje na standardní rozdělovač NG 6 nebo pomocnou desku pomocí čtyř montážních šroubů. Montážní povrch musí splňovat specifické požadavky na rovinnost a hladkost, obvykle ne hrubší než Rz 4, aby bylo zajištěno správné utěsnění.
Specifikace točivého momentu jsou důležitější, než si myslíte. Rexroth specifikuje utažení montážních šroubů na 9 Nm pro standardní metrické šrouby. Pokud používáte šrouby určité imperiální velikosti, specifikace se mírně změní, aby se zohlednily různé charakteristiky závitu. Nedostatečné utažení šroubů může vést k vnějším únikům, zatímco přílišné utažení může deformovat tělo ventilu a způsobit zablokování cívky.
Při instalaci ventilu se ujistěte, že všechna připojení portu jsou čistá a bez nečistot. I malé částice vnesené během instalace mohou později způsobit problémy. Je také dobrou praxí ověřit elektrická připojení před použitím hydraulického tlaku, zajistit, aby se ventil správně posouval a neměl žádné problémy s kabeláží.
Výkonové charakteristiky
Rozváděč Rexroth 4WE 6 Y nabízí doby odezvy v rozsahu 20 až 70 milisekund při zapnutí a 10 až 60 milisekund při vypnutí. Tyto doby se mohou lišit v závislosti na faktorech, jako je viskozita kapaliny, provozní tlak a podmínky průtoku.
Stejně jako všechny ventily typu šoupátka má 4WE 6 Y určitou vnitřní netěsnost díky své konstrukci. Malá množství kapaliny proklouznou kolem cívky, i když by měla blokovat průtok. Tento únik je normální a nezbytný pro správné mazání, ale znamená to, že ventil není vhodný pro aplikace, kde potřebujete držet zátěž na místě po delší dobu bez jakéhokoli pohybu.
Vnitřní netěsnost se během životnosti ventilu postupně zvyšuje, protože mezi cívkou a vrtáním dochází k běžnému opotřebení. To nutně neznamená, že ventil potřebuje okamžitou výměnu, ale je třeba to sledovat. Nadměrná netěsnost může snížit účinnost systému a může případně vyžadovat výměnu ventilu pro udržení optimálního výkonu.
Běžné aplikace
Rozváděč 4WE 6 Y nachází uplatnění v široké řadě průmyslových aplikací. Obráběcí stroje často používají tyto ventily k ovládání pomocných funkcí, jako jsou upínací zařízení nebo měniče nástrojů. Vstřikovací stroje na plasty je využívají pro různé řídicí funkce. Tyto ventily běžně obsahují také zkušební stanoviště a mobilní zařízení.
Jednou zvláště běžnou aplikací je použití 4WE 6 Y jako řídicího ventilu pro větší směrové ventily. V této roli řídí řídicí tlak, který posouvá větší ventil, což umožňuje elektronické ovládání hydraulických systémů s vysokým průtokem. Tato pilotní konfigurace využívá spolehlivosti a relativně nízké ceny ventilu při použití větších ventilů pouze tam, kde je skutečně potřeba vysoký průtok.
Schopnost ventilu spolehlivě pracovat při tlacích do 350 barů jej činí vhodným pro náročné aplikace, kde ventily s nižším tlakem nemusí poskytovat dostatečné bezpečnostní rezervy. Tato tlaková schopnost také znamená, že ventil může efektivně pracovat v systémech s tlakovými špičkami nebo tam, kde není vždy zajištěna přesná regulace tlaku.
Úvahy o údržbě
Rozváděč Rexroth 4WE 6 Y vyžaduje relativně malou údržbu, pokud je provozován v rámci svých specifikací. Nejdůležitějším úkolem údržby je udržování správného stavu hydraulické kapaliny. To znamená pravidelné výměny oleje dle doporučení výrobce kapaliny a důsledné sledování stavu filtru.
Pokud si všimnete, že ventil reaguje pomaleji než obvykle nebo se neposouvá úplně, často je na vině znečištění. Kontrola a výměna filtrů podle potřeby obvykle tyto problémy vyřeší. Pokud problémy přetrvávají i po zajištění čistoty kapaliny, může být nutné zkontrolovat nebo vyměnit samotný ventil.
Solenoidovou cívku lze vyměnit bez demontáže ventilu ze systému, což minimalizuje prostoje. Pokud cívka selže, často můžete mít náhradní nainstalovanou během několika minut, nikoli hodin. Tato modulární konstrukce je jednou z praktických výhod konfigurace solenoidu s mokrým kolíkem.
Cena a dostupnost
Originální směrové ventily Rexroth 4WE 6 Y obvykle stojí několik set dolarů, přičemž přesné ceny se liší podle konkrétních možností a požadavků na napětí. Tato cena odráží kvalitní konstrukci ventilu a výkonnostní schopnosti. I když existují levnější alternativy, zejména od asijských výrobců, jméno Rexroth má pověst spolehlivosti, kterou si mnoho inženýrů cení pro kritické aplikace.

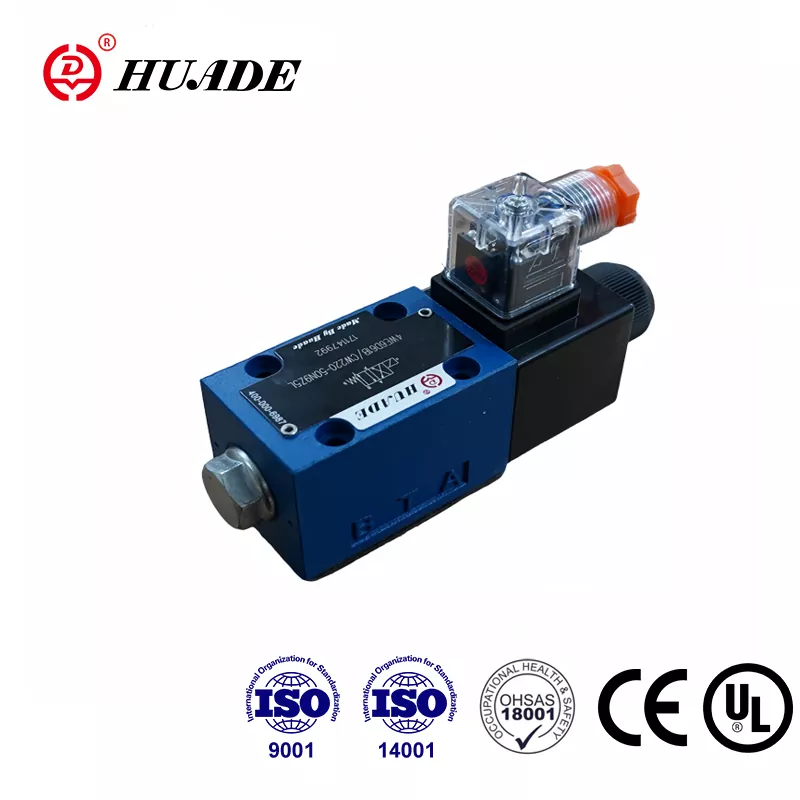

Ventil je široce dostupný prostřednictvím distributorů Rexroth a mnoha průmyslových dodavatelů. Protože se řídí standardními rozměry NG 6, můžete v případě potřeby najít funkčně podobné ventily od jiných výrobců, i když přesné výkonové charakteristiky se mohou lišit.
U velkoobjemových aplikací může diskuse o možnostech přímo s distributory nebo zástupci společnosti Rexroth někdy přinést lepší ceny nebo dodací lhůty. Mohou také pomoci zajistit, že vyberete přesně tu správnou konfiguraci pro vaše konkrétní potřeby.
Kdy zvážit alternativy
Přestože směrový ventil Rexroth 4WE 6 Y vyniká v mnoha aplikacích, není vždy tou nejlepší volbou. Pokud vaše aplikace nevyžaduje absolutně žádnou vnitřní netěsnost pro udržení zátěže, lépe by posloužil talířový ventil nebo vyvažovací ventil. Netěsnost šoupátkových ventilů je činí nevhodnými pro tyto aplikace s nulovým únikem.
Pro aplikace vyžadující proporcionální řízení spíše než jednoduché zapínání a vypínání nabízí Rexroth proporcionální směrové ventily, jako je řada 4WRPEH. Tyto ventily poskytují variabilní řízení průtoku a mohou udržovat mezipolohy, což nabízí mnohem sofistikovanější možnosti ovládání.
Pokud vaše požadavky na průtok překročí 80 litrů za minutu, budete potřebovat buď větší velikost ventilu, nebo konfiguraci, kde 4WE 6 Y slouží jako pilot pro větší hlavní ventil. Použití ventilu nad jeho jmenovitý průtok může způsobit nadměrné poklesy tlaku, tvorbu tepla a zrychlené opotřebení.
Závěrečné myšlenky
Směrový regulační ventil Rexroth 4WE 6 Y představuje solidní volbu pro průmyslové hydraulické systémy, které vyžadují spolehlivé ovládání spínání v rámci možností tlaku a průtoku ventilu. Jeho konstrukce elektromagnetu s mokrým kolíkem poskytuje vynikající odolnost, zatímco standardní velikost NG 6 zajišťuje snadnou integraci do většiny hydraulických systémů.
Úspěch s tímto ventilem spočívá ve správné aplikaci a instalaci. Ujistěte se, že vaše hydraulická kapalina je čistá a kompatibilní, dodržujete specifikaci instalačního krouticího momentu a udržujete se v rámci jmenovitých provozních parametrů ventilu, zajistí vám roky spolehlivé služby. Schopnost ventilu fungovat buď jako prvek přímého ovládání nebo jako řídicí ventil poskytuje flexibilitu při návrhu systému.
Pochopení toho, co dělá směrový ventil 4WE 6 Y dobře a kde jsou jeho omezení, vám pomůže učinit informovaná rozhodnutí o tom, zda je to ten správný komponent pro váš hydraulický systém. Při správné aplikaci je to spolehlivý dříč, který den co den zvládá náročný úkol řízení směru kapaliny.
