Pokud pracujete s hydraulickými systémy, pravděpodobně jste již slyšeli o směrovém ventilu Rexroth 4WE 6 J. Tento ventil je jednou z nejspolehlivějších součástí průmyslové hydrauliky a pochopení toho, jak funguje, vám může pomoci lépe se rozhodnout pro vaše zařízení.
4WE 6 J vyrábí Bosch Rexroth, společnost známá kvalitními hydraulickými díly. Tento konkrétní ventil řídí směr proudění kapaliny v hydraulických systémech. Představte si to jako kontrolor provozu pro hydraulický olej, který jej nasměruje tam, kam potřebuje, aby stroje správně fungovaly.
Čím je 4WE 6 J výjimečný
Rozváděč 4WE 6 J pro Rexroth vyniká svým designem. Je to solenoidový ventil, což znamená, že používá elektromagnety k přepínání pozic. Když vyšlete elektrický signál do ventilu, ten pohne vnitřními částmi, které změní místo, kde proudí olej.
Tento ventil má konfiguraci 4/3. "4" znamená, že má čtyři porty, kde se připojují hydraulická vedení. "3" znamená, že má tři polohy, do kterých se může pohybovat. Ve střední poloze jsou všechny porty uzavřeny. To je důležité pro bezpečnost, protože když se ventilu neříká, co má dělat, blokuje veškerý průtok a udržuje vše na svém místě.
Ventil se pomocí pružin automaticky vrátí do této středové polohy. Když vypnete elektrický signál, pružiny zatlačí vnitřní cívku zpět doprostřed. Tato konstrukce s pružinovým středem je spolehlivá a byla testována na tisících strojů po mnoho let.
Jak funguje cívka "J".
Písmeno "J" v názvu vám říká o typu cívky uvnitř ventilu. Různá písmena znamenají různé vzory proudění a cívka J má specifický účel. Ve střední poloze jsou všechny čtyři porty blokovány. Nic neteče dovnitř ani ven. Toto se nazývá konfigurace uzavřeného centra.
Když zapnete jeden solenoid, ventil se posune, aby připojil tlak k jednomu pracovnímu portu, zatímco ostatní zablokuje. Přepněte na druhý solenoid a spoje se obrátí. To vám dává přesnou kontrolu nad tím, kterým směrem se pohybuje váš hydraulický válec nebo motor.
Díky uzavřenému středovému provedení směrového ventilu 4WE 6 J pro Rexroth je ideální pro stroje, které potřebují při zastavení držet polohu. Z této funkce těží obráběcí stroje, vstřikovací stroje a lisy. Když je ventil v neutrální poloze, váš pohon zůstane přesně tam, kde je, aniž by se unášel.
Technické specifikace, které byste měli znát
4WE 6 J používá standardní montážní vzor NG6, nazývaný také CETOP 03. Tato standardizace znamená, že jej můžete v případě potřeby nahradit jinými ventily NG6. Montážní otvory jsou přesně rozmístěny se čtyřmi závity M5 ve specifickém vzoru, který odpovídá průmyslovým standardům.
Tento ventil zvládne tlak až 350 barů na hlavních portech. Maximální průtok je 80 litrů za minutu při použití DC solenoidů. Ventil pracuje s hydraulickým olejem, který má viskozitu mezi 10 a 500 mm²/s a může pracovat při teplotách od -20°C do +80°C.
V hydraulických systémech záleží na době odezvy. 4WE 6 J přepne polohy přibližně za 20 až 70 milisekund, když jej zapnete, a za 10 až 60 milisekund, když jej vypnete. Tato rychlá odezva pomáhá strojům pracovat hladce bez zpoždění.
Solenoidy se dodávají v různých variantách napětí. Mezi běžné možnosti patří 24V DC, které je nejoblíbenější v průmyslovém prostředí. Můžete také získat verze 12V DC, 110V AC nebo 230V AC. DC verze odebírají asi 30 wattů energie a mohou běžet nepřetržitě bez přehřívání.
Kde se tyto ventily používají
Výrobní závody používají rozváděč 4WE 6 J pro Rexroth v mnoha aplikacích. Ve strojírnách řídí tyto ventily pohyb řezných nástrojů a držáků obrobků. Funkce uzavřeného středu zabraňuje nežádoucímu pohybu při nečinnosti stroje, což zvyšuje bezpečnost a přesnost.
Vstřikovací stroje spoléhají na tyto ventily při ovládání otevírání a zavírání formy. Vysoká rychlost přepínání pomáhá udržovat rychlost výroby a spolehlivé centrování zajišťuje konzistentní kvalitu dílů. Některé formovací stroje cyklují tisícekrát za den a 4WE 6 J zvládne až 15 000 cyklů za hodinu.
Lisovací stroje používají tyto ventily k ovládání pohybu beranu. Schopnost udržet tlak při vystředění je zásadní pro tvářecí operace, kde je třeba obrobek během zpracování pevně držet. Vysoký tlak ventilu 350 bar poskytuje dostatek kapacity pro náročné aplikace.
Automatizované výrobní linky mají často více ventilů 4WE 6 J, které spolupracují. Každý ventil ovládá jiný válec nebo motor a všechny koordinují pohyb produktů přes různé stanice. Standardizovaná montáž usnadňuje instalaci a údržbu celého systému.
Čtení čísla modelu
Rexroth používá pro své ventily podrobný systém kódování. Typické úplné číslo modelu může být 4WE 6 J6X/EG24N9K4. Každá část tohoto kódu vám říká něco konkrétního o ventilu.
"4WE" na začátku vám říká, že se jedná o čtyřcestný, solenoidem ovládaný směrový ventil. "6" znamená, že jde o velikost NG6. "J" je typ cívky, o kterém jsme hovořili dříve. „6X“ označuje řadu komponent, která se týká výkonnostních charakteristik.
Za lomítkem „E“ znamená, že má elektromagnety s mokrými kolíky, které jsou umístěny v hydraulickém oleji. "G24" znamená, že používá 24V DC napájení. "N" vám říká o materiálech těsnění, přičemž N jsou standardní pryžová těsnění NBR. Sekce "9K4" obsahuje další možnosti, jako jsou funkce ručního potlačení a typy konektorů.
Pochopení tohoto kódování pomáhá při objednávání náhradních ventilů nebo při porovnávání různých modelů. Rozváděč 4WE 6 J pro Rexroth může mít mnoho variací na základě vašich specifických potřeb a číslo modelu vystihuje všechny tyto detaily.
Běžné problémy a řešení
Jako každá mechanická součást, i tyto ventily mohou časem vyvolat problémy. Nejčastějším problémem je lepení, kdy se cívka uvnitř těla ventilu nepohybuje hladce. K tomu obvykle dochází v důsledku znečištění hydraulického oleje.
Vnitřní vůle v 4WE 6 J je velmi malá, mezi 3 a 13 mikrometry. To je menší než lidský vlas. Když se částice nečistot dostanou do oleje, mohou se v těchto těsných prostorech zaseknout a zabránit pohybu cívky. Toto se nazývá silt-lock a může poškodit ventil, pokud se neřeší.
Udržování čistého hydraulického oleje zabrání většině problémů. Používejte filtry, které splňují standardy čistoty ISO 4406 20/18/15 nebo lepší. Pravidelně měňte filtry a sledujte známky znečištění, jako je zakalený olej nebo neobvyklé zvuky ze systému.
Vyhoření cívky je další problém, který může nastat. Pokud se cívka zasekne a nemůže se pohybovat, solenoid odebírá více proudu a snaží se ji tlačit. Tento extra proud vytváří teplo, které může poškodit vinutí cívky. AC verze ventilu jsou náchylnější k tomuto problému než DC verze.
Kontrola elektrického napájení pomáhá předcházet problémům s cívkou. Ujistěte se, že vaše napětí zůstává v rozmezí 10 % jmenovitého napětí. Spoje by měly být čisté a těsné, se správným utěsněním proti vlhkosti. Ventil používá konektory s krytím IP65 nebo IP67 v závislosti na verzi, proto tato těsnění řádně udržujte.
Vnitřní netěsnost se zvyšuje se stárnutím ventilů. To je normální opotřebení, ale nadměrné netěsnosti ovlivňují výkon systému. Pokud si všimnete nižší rychlosti pohonu nebo snížené přídržné síly, může být příčinou vnitřní netěsnost. Testování poklesu tlaku na ventilu může pomoci diagnostikovat tento problém.
Tipy na údržbu
Pravidelná údržba zajistí, že váš rozváděč 4WE 6 J pro Rexroth bude spolehlivě fungovat. Samotný ventil nepotřebuje velkou pozornost, ale hydraulický systém kolem něj ano. Dodržením několika jednoduchých postupů výrazně prodloužíte životnost ventilu.
Nejdůležitější je kvalita oleje. Dodržujte zásadu „čisté, chladné a suché“. Čistý olej zabraňuje kontaminaci. Chladný olej snižuje opotřebení a prodlužuje životnost součástí. Suchý olej zabraňuje korozi a udržuje správnou viskozitu. Pravidelně kontrolujte olej a vyměňujte jej podle doporučení výrobce.
Pomáhá také regulace teploty. Ventil může pracovat až do 80 °C, ale pro dlouhou životnost je lepší provoz s chladičem. Pokud je váš systém horký, zvažte přidání výměníku tepla. Cívky elektromagnetu mohou na svém povrchu dosáhnout 150 °C, ale chladnější provoz snižuje elektrické namáhání.
Mnoho ventilů 4WE 6 J obsahuje možnosti ručního ovládání. Umožňují vám pohybovat ventilem ručně, když je stroj vypnutý nebo během odstraňování problémů. Při použití ručního ovládání udržujte tlak v systému pod 50 bar, aby se zabránilo nadměrné síle. Nikdy nestlačujte obě ruční ovládání současně.
Montážní poloha ventil příliš neomezuje. Můžete jej nainstalovat v libovolné orientaci, i když horizontální montáž často funguje nejlépe pro odvod tepla. Ujistěte se, že je kolem solenoidů dostatečný prostor pro cirkulaci chladicího vzduchu.
Alternativy a kompatibilita

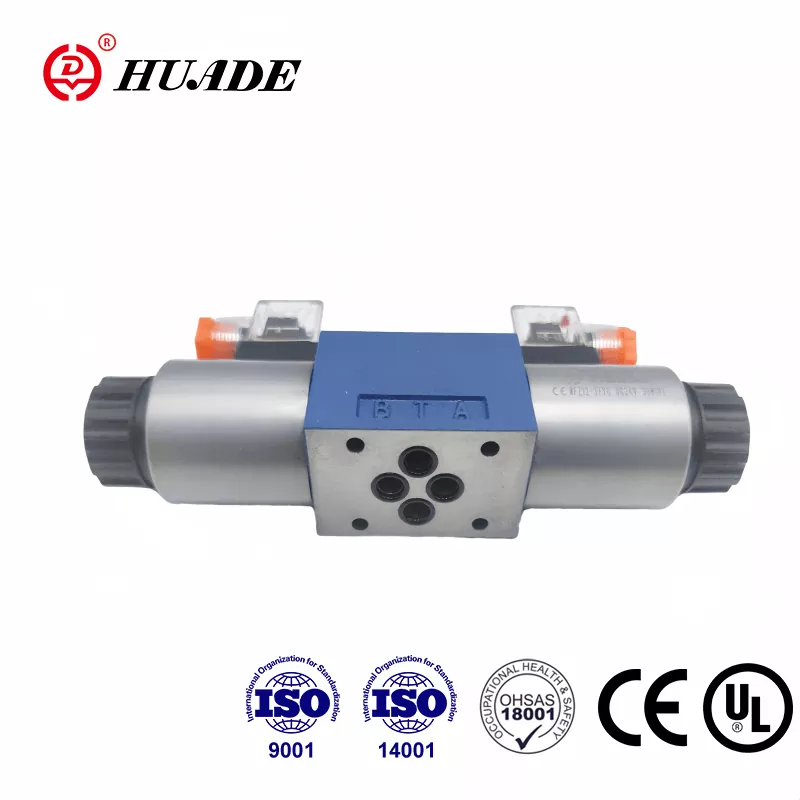

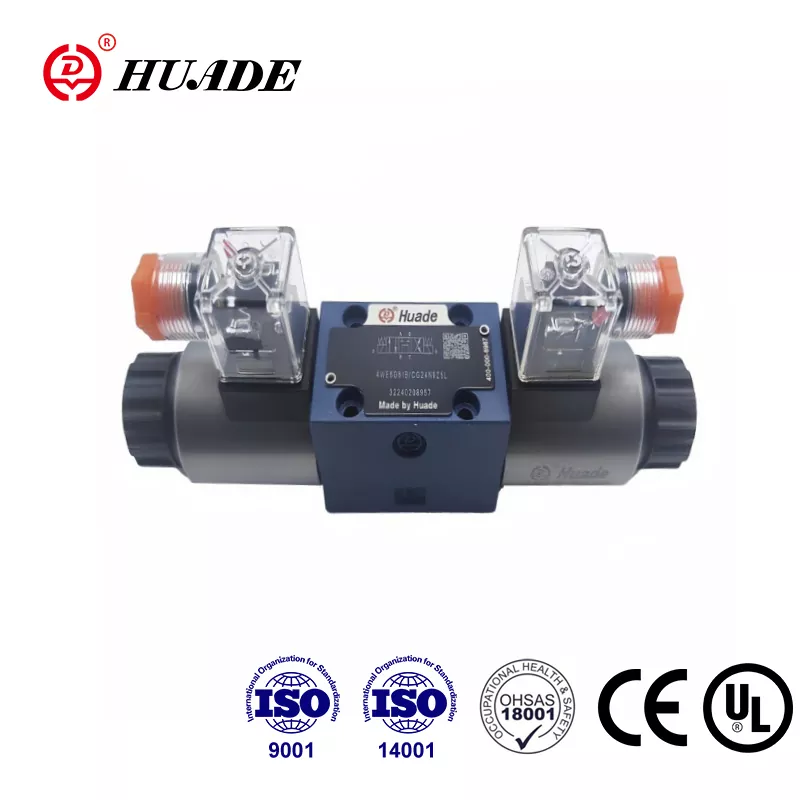

Zatímco Rexroth vyrábí kvalitní ventily, ostatní výrobci nabízejí kompatibilní alternativy. Pochopení vašich možností vám pomůže při získávání zdrojů a řízení nákladů. Jakýkoli ventil s montážním vzorem NG6 se fyzicky vejde tam, kde se montuje 4WE 6 J.
Yuken vyrábí DSG-01-3C3, který poskytuje podobnou funkcionalitu s uzavřenou středovou cívkou. Parker nabízí řadu D1VW se srovnatelnými průtoky. Eaton Vickers má model DG4V-3-6C. Tyto alternativy obvykle stojí o 20 % až 30 % méně než originální díly Rexroth.
Při zvažování alternativ pečlivě dodržujte jmenovité tlaky, průtokovou kapacitu a elektrické specifikace. Ne všechny ventily NG6 jsou stejné. Některé mohou mít různé doby odezvy nebo spínací charakteristiky, které ovlivňují vaši aplikaci.
Rozváděč 4WE 6 J pro Rexroth má osvědčené výsledky se střední dobou mezi poruchami měřenou v letech. Některé alternativní značky nemusí této spolehlivosti odpovídat. Pro kritické aplikace mají často smysl dodatečné náklady na originální díly Rexroth.
Další možnost nabízí služby rekonstrukcí. Několik společností se specializuje na renovaci hydraulických ventilů. Rozebírají, čistí, vyměňují opotřebované díly a testují ventil do stavu jako nového. Přestavěné ventily stojí méně než nové a mohou dobře fungovat pro méně náročné aplikace.
Kde koupit
Najít dodavatele pro 4WE 6 J by nemělo být těžké. Bosch Rexroth má oficiální internetový obchod na adrese [store.boschrexroth.com] (http://store.boschrexroth.com/), kde si můžete přímo objednat. To zaručuje originální díly a řádnou záruku.
Průmysloví distributoři skladují tyto ventily regionálně. Společnosti jako Motion Industries, Applied Industrial Technologies a další specialisté na hydrauliku mají produkty Rexroth. Spolupráce s místním distributorem vám poskytuje technickou podporu a rychlejší dodání pro naléhavé potřeby.
Online tržiště jako eBay mají nové i použité ventily. Ceny za nové jednotky se obvykle pohybují od 300 do 500 USD v závislosti na konkrétním modelu a možnostech. Použité ventily se prodávají za 100 až 250 USD, i když záruční krytí vyměníte za nižší cenu.
Asijští dodavatelé na platformách jako Shopee nebo Alibaba nabízejí kompatibilní verze za nižší ceny, někdy kolem 150 USD. Kvalita se u těchto zdrojů liší, takže pokud zvolíte tuto cestu, pečlivě prozkoumejte prodejce. U kritických aplikací se držte u známých dodavatelů.
Při objednávce mějte připravené kompletní číslo modelu. Rozváděč 4WE 6 J pro Rexroth se dodává v mnoha konfiguracích a nesprávné napětí nebo typ konektoru způsobuje problémy. Před nákupem si znovu zkontrolujte elektrické specifikace a montážní detaily.
Pokyny k instalaci
Správná instalace 4WE 6 J zajišťuje dobrý výkon a dlouhou životnost. Začněte s čistým montážním povrchem. Ventil těsní proti tomuto povrchu a jakékoli škrábance nebo nečistoty mohou způsobit únik. Použijte správný utahovací moment šroubů na montážních šroubech, aby nedošlo k deformaci těla ventilu.
Připojení portů by mělo být čisté a správně dimenzované. Ventil používá standardní velikosti portu NG6 a vaše hydraulická vedení musí odpovídat. Použití poddimenzovaných vedení omezuje průtok a zvyšuje tlakovou ztrátu. Nadměrně velké linky plýtvají místem, ale neubližují výkonu.
Při připojování elektrického napájení postupujte podle schématu zapojení pro váš konkrétní model. Solenoidy se obvykle připojují k ovladači nebo spínači, který poskytuje příslušné napětí. Některé modely obsahují kontrolky, které ukazují, který solenoid je pod napětím, což pomáhá při odstraňování problémů.
Zvažte přidání tlakoměrů na klíčové body vašeho systému. Monitorování tlaku na ventilových portech pomáhá diagnostikovat problémy a optimalizovat výkon. Tlakové spínače mohou poskytovat bezpečnostní blokování, aby se zabránilo provozu mimo bezpečné parametry.
Práce s různými tekutinami
Většina hydraulických systémů používá minerální olej a 4WE 6 J s těmito kapalinami perfektně pracuje. Standardní těsnění NBR si poradí s oleji na bázi ropy v širokém teplotním rozsahu. To pokrývá většinu průmyslových aplikací.
Některé systémy vyžadují kapaliny šetrné k životnímu prostředí, jako je HFC (voda glykol) nebo HFD (syntetický ester). Směrový ventil 4WE 6 J pro Rexroth může pracovat s těmito kapalinami, ale potřebujete správný materiál těsnění. Objednejte ventil s těsněním FKM (Viton), označeným písmenem „V“ v kódu modelu namísto „N“.
Kapaliny na vodní bázi snižují životnost ve srovnání s minerálním olejem. Rexroth odhaduje asi o 30 % kratší životnost při použití kapalin HFC. Zvýšené opotřebení pochází z různých mazacích vlastností a potenciální kavitace. Pokud musíte použít tyto kapaliny, zvažte mírně předimenzované součásti, které to kompenzují.
Limity provozních teplot se také mění s různými kapalinami. Kapaliny HFC omezují maximální teplotu na 50 °C místo limitu 80 °C u minerálního oleje. Pokud používáte alternativní hydraulické kapaliny, naplánujte podle toho svůj chladicí systém.
Porozumění křivkám výkonu
Rexroth poskytuje údaje o výkonu v technických příručkách, které ukazují, jak se ventil chová za různých podmínek. Křivky poklesu tlaku ukazují, kolik tlaku ztratíte při protlačování oleje ventilem při různých rychlostech průtoku. U cívky J počítejte s poklesem tlaku asi 2 bary při 20 litrech za minutu.
Tento pokles tlaku představuje plýtvání energií ve vašem systému. Vyšší průtoky vytvářejí větší tlakovou ztrátu po zakřiveném vztahu. Při navrhování hydraulického okruhu počítejte s touto ztrátou, aby bylo zajištěno, že akční členy dostanou odpovídající tlak.
Limit výkonu pro směrový regulační ventil 4WE 6 J pro Rexroth je 8. Toto je metrika specifická pro Rexroth, která dává do souvislosti průtok, tlak a viskozitu oleje s vývinem tepla. Zůstat pod touto hranicí zabraňuje přehřátí při nepřetržitém provozu.
Frekvence spínání ovlivňuje životnost ventilu. Zatímco ventil může mechanicky zacyklovat až 15 000krát za hodinu, typické aplikace běží mnohem pomaleji. Vyšší rychlosti cyklování urychlují opotřebení těsnění a součástí elektromagnetu. Přizpůsobte svou provozní frekvenci svým skutečným potřebám, nikoli ji maximalizujte.
Dokumentace a podpora
Bosch Rexroth poskytuje podrobnou technickou dokumentaci pro své ventily. V hlavním katalogovém listu jsou uvedeny rozměry, montážní detaily a základní specifikace. Podrobnější příručky vysvětlují instalační postupy, požadavky na údržbu a kroky pro odstraňování problémů.
Tyto dokumenty si můžete stáhnout z webových stránek Rexroth nebo si je vyžádat u distributorů. Technická příručka pro váš konkrétní model vám pomůže při instalaci a údržbě. Dokumenty obsahují hydraulické symboly, které ukazují, jak znázornit ventil ve schématech zapojení.
Tým technické podpory společnosti Rexroth může pomoci s aplikačními otázkami. Pokud si nejste jisti, zda 4WE 6 J vyhovuje vašim potřebám, mohou vám doporučit alternativy nebo navrhnout úpravy. Tato podpora je cenná při navrhování nových systémů nebo modernizaci stávajících zařízení.
Online nástroje pro výběr vám umožní nakonfigurovat ventily podle vašich požadavků. Zadejte svůj průtok, tlak, napětí a další parametry a nástroj navrhne vhodné modely. To pomáhá zajistit, že získáte přesně to, co potřebujete, aniž byste museli ručně dekódovat čísla modelů.
Závěrečné myšlenky
Rozváděč 4WE 6 J pro Rexroth představuje osvědčenou technologii v hydraulickém ovládání. Jeho solenoidem ovládaný, pružinově vycentrovaný design s uzavřeným středovým polohováním slouží bezpočtu aplikací po celém světě. Pochopení toho, jak funguje, vám pomůže efektivně ji používat a správně ji udržovat.
Mezi klíčové výhody patří standardizovaná montáž NG6, spolehlivá funkce uzavřeného středu a široká dostupnost dílů a podpory. Ventil zvládá vysoké tlaky a poskytuje citlivé přepínání pro přesné ovládání. Různé možnosti a konfigurace napětí se přizpůsobují různým požadavkům stroje.
Správná instalace a údržba udrží tyto ventily v provozu po mnoho let. Čistý hydraulický olej je nejdůležitějším faktorem životnosti ventilu. Pravidelné výměny filtru a pozornost k provozní teplotě zabrání většině problémů ještě před jejich začátkem.
Ať už vyměňujete vadný ventil, navrhujete nový stroj nebo se jen snažíte porozumět svému stávajícímu vybavení, 4WE 6 J si zaslouží pozornost. Jeho desetiletími ověřený výkon v náročných průmyslových aplikacích hovoří o jeho kvalitě a spolehlivosti. Při správné péči bude tento ventil dobře sloužit vašemu hydraulickému systému po mnoho let.
