Přemýšleli jste někdy o tom, jak masivní stavební zařízení, jako jsou bagry a buldozery, získávají svou neuvěřitelnou sílu? Tajemství spočívá ve fascinujícím zařízení zvaném hydraulický axiální pístový motor. Nebojte se, pokud to zní složitě – na konci této příručky přesně pochopíte, jak tyto úžasné stroje fungují!
Co je hydraulický axiální pístový motor?
Představte si hydraulický axiální pístový motor jako překladač. Přebírá energii ze stlačeného oleje (hydraulická energie) a přeměňuje ji na rotační pohyb (mechanickou energii), který může pohybovat těžkými věcmi.
Jednoduchá analogie:Představte si, že mačkáte vodní balónek – tlak, který vytvoříte, je podobný tlaku hydraulickému. Nyní si představte, že tlak by mohl roztočit kolo a zvedat těžké předměty. To je v podstatě to, co dělá hydraulický axiální pístový motor, ale mnohem efektivněji a výkonněji.
Proč jsou tyto motory tak důležité?
Tyto motory jsou jako svaly těžkých strojů. Používají se v:
Magie za strojem: Jak to funguje
Jednoduchá verze
Zde je základní myšlenka ve čtyřech jednoduchých krocích:
- Vniká vysokotlaký olejmotor přes speciální porty
- Písty se tlačítímto tlakovým olejem
- Lineární pohyb se stává rotacíprostřednictvím chytrého systému naklápěcích desek
- Rotující hřídeldodává energii pro pohyb těžkých zařízení
Hluk/Vibrace
Pojďme se ponořit hlouběji do toho, co se děje uvnitř:
Krok 1: Vstup tlaku
Vysokotlaká hydraulická kapalina (obvykle speciální olej) proudí do motoru přes součást zvanou ventilová deska. Tato deska má otvory ve tvaru ledvin, které přesně řídí, kdy a kam tekutina proudí.
Krok 2: Výkon pístu
Uvnitř motoru je několik pístů (obvykle 5, 7 nebo 9) uspořádaných v kruhovém vzoru uvnitř něčeho, čemu se říká blok válců. Když stlačená kapalina narazí na tyto písty, vytlačí je obrovskou silou ven.
Krok 3: Konverzní trik
Tady se děje kouzlo! Písty se nepohybují přímo ven – jsou spojeny s oběma:
- Nakloněná deska (tzv. swashplate), popř
- Systém ohnutého hřídele (nazývaný design ohnuté osy)
Jak se písty pohybují dovnitř a ven, toto nakloněné spojení nutí celý blok válců otáčet se, stejně jako šlapání na kole převádí pohyb nohou na rotaci kola.
Sun Hydraulics memproduksi katup periksa yang dioperasikan pilot bergaya kartrid yang menawarkan alternatif terhadap desain pelat sandwich. Meskipun bukan pengganti langsung Z2S 10, kartrid Sun dapat mencapai fungsi serupa dengan desain manifold berbeda. Opsi ini masuk akal terutama untuk desain sistem baru dibandingkan aplikasi retrofit.
Rotující blok válců je připojen k výstupnímu hřídeli, který se otáčí a dodává energii všemu, co je třeba přesunout – pásům na bagru, kolům nakladače nebo ramenům na jeřábu.
Klíčové části a co dělají
Pojďme si rozebrat hlavní komponenty:
Základní komponenty
| Část | Co to dělá | Proč na tom záleží |
|---|---|---|
| Blok válců | Uchovává písty a otáčí se | Jako blok motoru v autě |
| Písty | Přeměňte tlak na pohyb | "Svaly" motoru |
| Swashplate/Bent-Axis | Změní lineární pohyb na rotaci | "Přenosový" systém |
| Ventilová deska | Řídí časování průtoku tekutiny | Jako semafory pro tok oleje |
| Hnací hřídel | Dodává energii do zátěže | Konečný výkon |
| Pístové boty | Snižte tření | Ať vše běží hladce |
| Těsnění a ložiska | Zabraňte úniku a podpořte rotaci | Udržujte účinnost a životnost |
Jak tyto části spolupracují
Ventilová deska směruje olej na písty v přesném časování. Natlakované písty tlačí na nakloněnou desku a nutí blok válců se otáčet. Těsnění a ložiska zajišťují hladký chod bez ztráty energie.
Dva hlavní konstrukční typy
Existují dva oblíbené způsoby, jak tyto motory postavit:
Design desky cykliky
Jak to funguje:Mohou generovat obrovskou kroutící sílu i při nízkých rychlostech. Představte si, že dokážete pomalu, ale silně otočit obří šroub.
Nejlepší pro:Přesné řídicí aplikace, kompaktní prostory
Představte si to jako:Kolo jízdního kola, jehož paprsky (písty) tlačí na nakloněný povrch
Používá se v:Vstřikovací lisy, automatizace továren

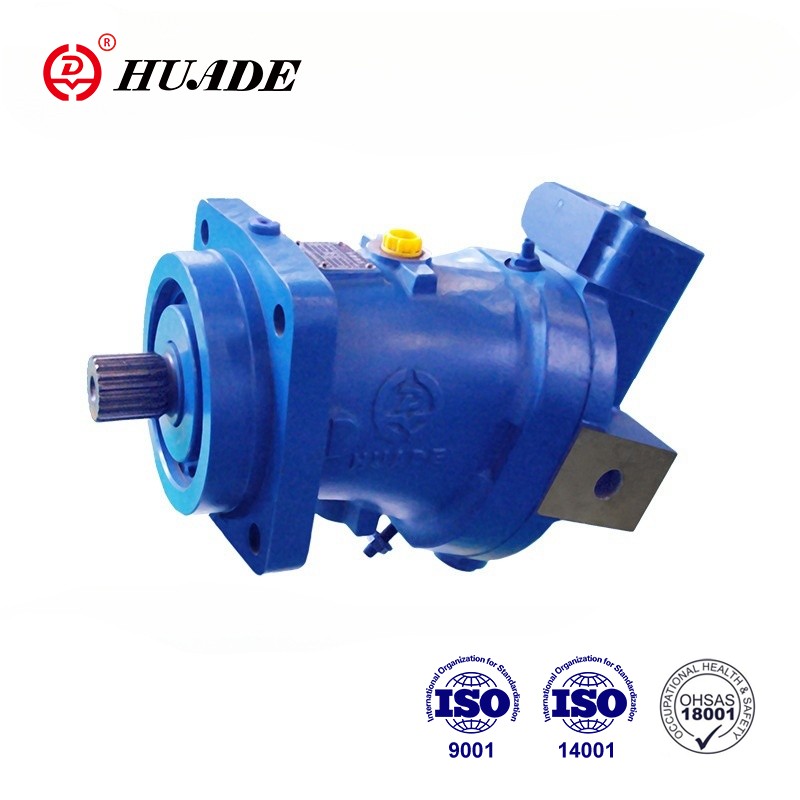

Design Bent-Axis
Jak to funguje:Celá sestava pístu je ve srovnání s výstupní hřídelí šikmá
Nejlepší pro:Náročné aplikace vyžadující velký točivý moment
Představte si to jako:Ohnutý loketní kloub, který převádí pohyb
Používá se v:Těžební technika, stavební stroje
Rychlé srovnání
| Funkce | Swashplate | Stavební zařízení |
|---|---|---|
| Velikost | Kompaktnější | Větší |
| Náklady | Méně drahé | Dražší |
| Točivý moment | Dobrý | Vynikající |
| Rychlost | Vynikající | Dobrý |
| Nejlepší použití | Precizní práce | Těžké zvedání |
Výkon: Čím jsou tyto motory výjimečné
Proč jsou tak mocní
Hydraulické axiální pístové motory jsou jako sportovci ve světě motorů. Zde je to, čím jsou výjimečné:
- Vysoká účinnost:Přeměňují 85-95 % hydraulické energie na užitečnou mechanickou práci. To je jako získat 95 centů hodnoty za každý dolar, který utratíte!
- Neuvěřitelný točivý moment:Mohou generovat obrovskou kroutící sílu i při nízkých rychlostech. Představte si, že dokážete pomalu, ale silně otočit obří šroub.
- Přesné ovládání:Jejich rychlost a výkon můžete nastavit velmi přesně, jako když máte stmívač pro neuvěřitelnou sílu.
- Trvanlivost:Při správné péči dokážou pracovat 8 000–12 000 hodin – to je jako běžet nepřetržitě déle než rok!
Čísla, na kterých záleží
- Účinnost:85-95% (mnohem lepší než jiné typy motorů)
- Tlak:Zvládne 350–450 barů (to je asi 5 000–6 500 liber na čtvereční palec!)
- Rozsah rychlosti:100-3000 otáček za minutu
- Životnost:8 000-12 000 provozních hodin
Aplikace v reálném světě
Staveniště
Ventilová deska směruje olej na písty v přesném časování. Natlakované písty tlačí na nakloněnou desku a nutí blok válců se otáčet. Těsnění a ložiska zajišťují hladký chod bez ztráty energie.
Továrny
Ve výrobních závodech tyto motory provozují vstřikovací stroje, které vyrábějí plastové díly, obsluhují těžké lisy a pohánějí zařízení montážní linky.
doly
Obří těžařské vozíky a vrtací zařízení spoléhají na tyto motory, aby zvládly extrémní podmínky a masivní zatížení vyskytující se při těžebních operacích.
Farmy
Moderní traktory a kombajny používají tyto motory k pohonu nářadí, pohonu kol a ovládání hydraulických systémů, které zefektivňují zemědělství.
Běžné problémy a jak je vyřešit
I ty nejlepší stroje mohou mít problémy. Zde jsou nejčastější problémy a jejich řešení:
| Problém | Příznaky | Běžné příčiny | Rychlé opravy |
|---|---|---|---|
| Slabá rotace | Pomalé/slabé otáčení | Nízký tlak, nedostatečný průtok, vnitřní netěsnosti | Zkontrolujte tlak čerpadla, ověřte průtoky, zkontrolujte těsnění |
| Úniky oleje | Viditelné olejové louže | Opotřebená těsnění, uvolněné fitinky, prasklé pouzdro | Vyměňte těsnění, utáhněte spoje, zkontrolujte pouzdro |
| Trhavé hnutí | Koktání při nízkých rychlostech | Špinavý olej, opotřebované díly, vzduch v systému | Vyměňte filtry, odvzdušněte, zkontrolujte součásti |
| Hluk/Vibrace | Neobvyklé zvuky, chvění | Uvolněné upevnění, opotřebované díly, tlakové špičky | Utáhněte šrouby, zkontrolujte vyrovnání, upravte tlak |
Jednoduchá údržba
Pravidelná údržba zabraňuje nákladným poruchám:
Budoucnost hydraulických motorů
Mezi technologická vylepšení patří chytré monitorovací senzory, pokročilé materiály pro delší životnost, tišší provoz s menším dopadem na životní prostředí a počítačem řízené přesné nastavení.
Často kladené otázky
Odpověď: Hydraulické motory vynikají v aplikacích s vysokým točivým momentem a nízkou rychlostí a lépe zvládají přetížení. Elektromotory jsou lepší pro vysokorychlostní aplikace s konstantním zatížením a celkově jsou energeticky účinnější.
A: Ano! Mnoho hydraulických axiálních pístových motorů může obrátit svůj provoz a stát se čerpadly. To je užitečné v systémech, které potřebují jak generovat, tak využívat hydraulickou energii.
Odpověď: Zvolte cykliku pro kompaktní instalace a přesné ovládání. Vyberte si ohnutou osu pro náročné aplikace vyžadující maximální točivý moment a odolnost.
Odpověď: Tyto motory mají velmi úzké tolerance (mezery menší než lidský vlas). Špinavý olej způsobuje opotřebení, které snižuje účinnost a dramaticky zkracuje životnost motoru.
Odpověď: Ceny se pohybují od 1 000 USD za malé jednotky do 50 000 USD+ za velké, vysoce výkonné motory. Investice se vyplatí díky jejich účinnosti a dlouhé životnosti.
Závěr: Síla v pohybu
Pamatujte, že jako každý výkonný nástroj i tyto motory fungují nejlépe, když jsou správně udržovány a provozovány v rámci svých konstrukčních limitů. Se správnou péčí budou poskytovat roky spolehlivých a efektivních služeb, což dokazuje, že někdy je nejlepší technologie výsledkem brilantně jednoduchých technických principů aplikovaných s přesností a péčí.
Až příště uvidíte masivní bagr, který bez námahy zvedne tuny zeminy, nebo tovární stroj precizně tvarující kovové díly, budete znát tajemství jejich výkonu – hydraulický axiální pístový motor, který uvnitř působí svým kouzlem.
Pamatujte, že jako každý výkonný nástroj i tyto motory fungují nejlépe, když jsou správně udržovány a provozovány v rámci svých konstrukčních limitů. Se správnou péčí budou poskytovat roky spolehlivých a efektivních služeb, což dokazuje, že někdy je nejlepší technologie výsledkem brilantně jednoduchých technických principů aplikovaných s přesností a péčí.
Chcete se dozvědět více o hydraulických systémech?Podívejte se na naše související příručky o hydraulických čerpadlech, návrhu systému a osvědčených postupech údržby. Pochopení kompletního hydraulického systému vám pomůže získat z těchto neuvěřitelných strojů maximum.
