Hydraulické systémy jsou páteří nespočetných průmyslových aplikací, od stavebních zařízení a výrobních strojů po letecké systémy a automobilové komponenty. V srdci těchto systémů leží kritická složka, která určuje výkon, účinnost a přesnost: hydraulický regulační ventil toku. Pochopení toho, jak tyto ventily fungují, je nezbytné pro každého, kdo se podílí na návrhu, údržbě nebo provozu hydraulického systému.
Hydraulický regulační ventil toku je přesnost inženýrské zařízení určené k regulaci průtoku hydraulické tekutiny v systému. Na rozdíl od jednoduchých on-off ventilů poskytují regulační ventily průtoku variabilní omezení toku tekutin, což operátorům umožňuje doladit rychlost a sílu hydraulických pohonů, jako jsou válce a motory. Tyto ventily v podstatě fungují jako „škrticí klapka“ hydraulických systémů, které řídí, jak rychle nebo pomalé hydraulické komponenty fungují.
Primární funkce těchto ventilů přesahuje jednoduchou regulaci toku. Udržují konzistentní výkon za různých podmínek zatížení, kompenzují kolísání tlaku a zajišťují hladký, kontrolovaný pohyb hydraulického stroje. Tato úroveň kontroly je zásadní v aplikacích, kde jsou prvořadé přesné načasování, regulace rychlosti a hladký provoz.
Základní princip za hydraulickým řídicím ventily tokuje kolem kontrolovaného omezení toku tekutin. Když hydraulická tekutina narazí na omezení ve své cestě, průtok se snižuje, zatímco tlak se hromadí před omezením. Změnou velikosti tohoto omezení mohou řídicí ventily toku přesně modulovat průtok.
Většina ventilů pro řízení toku pracuje na principu otvoru, kde tekutina prochází kalibrovaným otvorem. Jak se mění velikost otevírání, průtok. Vztah mezi velikostí otvoru, diferenciálem tlaku a průtokem následuje stanovené hydraulické principy, což umožňuje předvídatelnou a opakovatelnou kontrolu.
Vnitřní mechanismus ventilu obvykle sestává z pohyblivého prvku - například cívky, jehly nebo poppetu -, který může být umístěn tak, aby vytvořil proměnné omezení. Tento prvek je ovládán různými prostředky, včetně manuálního nastavení, zatížení pružiny nebo elektronického ovládání, v závislosti na návrhu ventilu a požadavcích na aplikaci.
Jehly
Jehelní ventily představují nejjednodušší formu řízení průtoku, která obsahuje zúženou jehlu, která se pohybuje dovnitř a ven z přesně obráběného sedadla. Když je jehla upravena, mění efektivní plochu toku a poskytuje jemnou kontrolu nad průtokovými rychlostmi. Tyto ventily vynikají v aplikacích, které vyžadují přesné, manuální nastavení a běžně se vyskytují v instrumentačních a nízkoprůhledných aplikacích.
Konstrukce jehly ventilu umožňuje extrémně jemné nastavení toku, což je ideální pro kalibrační účely a situace, kdy malé změny průtoku mohou významně ovlivnit výkon systému. Obvykle však vyžadují manuální nastavení a nemusí být vhodné pro aplikace vyžadující časté změny průtoku.
Škrticí ventily
Škrticí ventily, známé také jako pevné otvorové ventily, použijí jednoduché omezení k řízení toku. Přestože jsou základní design, jsou v mnoha aplikacích vysoce efektivní. Tyto ventily mohou být ručně nastavitelné nebo pevné, v závislosti na požadavcích na aplikaci. Hlavním omezením základních ventilů škrticí klapky je to, že průtok se mění s diferenciálem tlaku přes ventil.
Pokročilé konstrukce škrticí klapky zahrnují mechanismy kompenzace tlaku, aby se udržovaly konzistentní průtoky navzdory změnám tlaku. Tato funkce je způsobuje, že jsou vhodné pro aplikace, kde se mění podmínky zátěže, ale je nutná konzistentní rychlost ovladače.

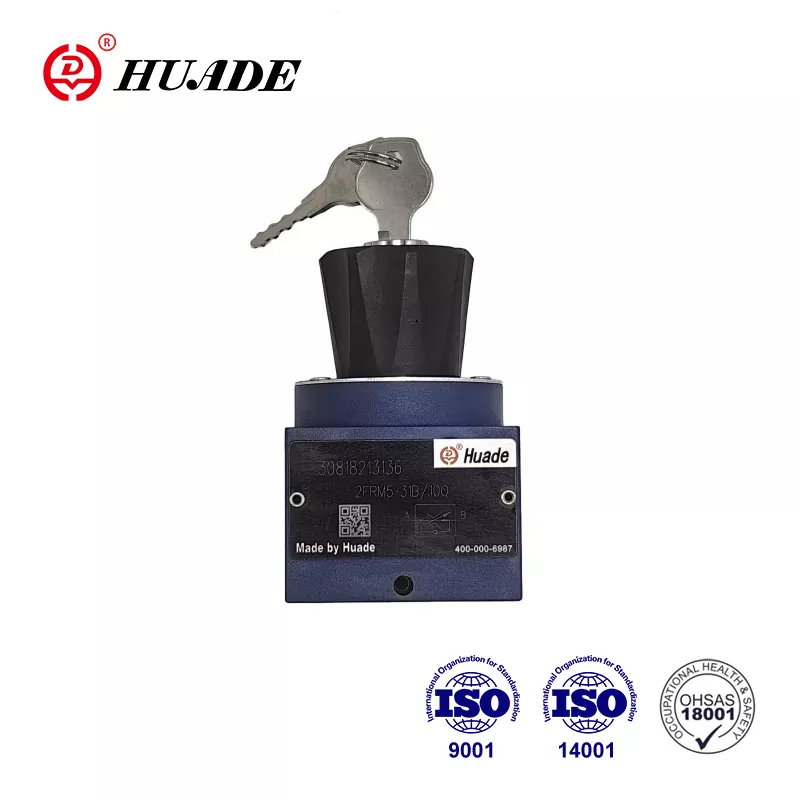

Řídicí ventily s kompenzovaným tokem tlaku
Tyto sofistikované ventily představují významný pokrok v technologii řízení toku. Udržují konstantní průtoky bez ohledu na změny tlaku přes ventil v rámci jejich provozního rozsahu. Toho je dosaženo mechanismem kompenzace vnitřního tlaku, který automaticky upravuje velikost otvoru na základě diferenciálu tlaku.
Konstrukce kompenzovaná tlakem obvykle zahrnuje cívku kompenzátoru naložené na jaře, která reaguje na změny tlaku. Když se tlak po proudu zvyšuje, kompenzátor automaticky otevře otvor širší, aby udržel konstantní tok. Naopak, když se tlak po proudu snižuje, je otvor omezen na zabránění zvýšení toku.
Proporcionální řídicí ventily toku
Proporcionální regulační ventily toku používají pro modulaci průtoků elektronické řídicí signály. Tyto ventily převádějí elektrické vstupní signály - typicky napětí nebo proud - do výstupu proporcionálního toku. Nabízejí přesné schopnosti dálkového ovládání a lze je snadno integrovat do automatizovaných systémů.
Elektronické ovládání umožňuje úpravu dynamického toku na základě zpětné vazby systému, což umožňuje sofistikované kontrolní strategie, jako je řízení toku uzavřené smyčky, naprogramované profily toku a integrace s počítačovými řídicími systémy.
Vnitřní konstrukce kontrolních ventilů hydraulického toku se liší podle typu, ale několik klíčových součástí je běžných napříč vzory. Tělo ventilu je umístěno všechny vnitřní komponenty a poskytuje vstupní a výstupní porty pro připojení tekutin. Musí odolávat tlaku systému a zároveň poskytovat přesné pasáže vnitřního toku.
Řídicí prvek - pokud jehla, cívka nebo poppet - vytváří proměnné omezení, které řídí tok. Tato komponenta musí být přesně vyrobena, aby se zajistilo hladké a přesné řízení toku přes provozní rozsah ventilu. Vlastní mechanismus umísťuje kontrolní prvek a může být manuální, pružinový nebo elektronicky kontrolován.
Těsnicí prvky zabraňují vnitřnímu a vnějšímu úniku, což zajišťuje efektivní provoz a spolehlivost systému. Tato těsnění musí odolat požadavkům na kompatibilitu hydraulické tekutiny, tlakové cykly a změnám teploty během životnosti ventilu.
U ventilů kompenzovaných tlakem automaticky upravuje sestava kompenzátoru efektivní velikost otvoru na základě podmínek tlaku. To obvykle zahrnuje kompenzátorovou cívku, pružinu a související průtokové průchody, které umožňují funkci kompenzace tlaku.
Správná instalace hydraulického regulačního ventilu je zásadní pro optimální výkon a dlouhověkost. Je třeba pozorovat směr toku, protože většina ventilů je navržena pro jednosměrný tok. Ventil by měl být namontován na přístupném místě pro nastavení a údržbu s přiměřenou vůlí pro připojení a servis.
Kontaminace systému je primárním nepřítelem ventilů pro řízení toku, protože částice mohou narušit přesné vůle potřebné pro přesné řízení toku. Je nezbytná vhodná filtrace proti proudu od řídicích ventilů toku, přičemž hodnocení filtru obvykle specifikuje výrobce ventilu.
Úvahy o teplotě jsou také důležité, protože se mění viskozita hydraulické tekutiny s teplotou, což ovlivňuje charakteristiky průtoku. Některé aplikace mohou vyžadovat kompenzaci teploty nebo výběr ventilů určených pro specifický teplotní rozsah.
Ventily pro řízení toku najdou aplikace napříč mnoha průmyslovými odvětvími a systémy. V mobilní hydraulice kontrolují rychlost ražebných zbraní, pohybů jeřábů a zemědělského implementace. Průmyslové aplikace zahrnují kontrolu rychlostí krmiv ve výrobních procesech, polohovací systémy a zařízení pro manipulaci s materiálem.
Pravidelná údržba zajišťuje spolehlivý provoz a prodlužuje životnost ventilu. To zahrnuje periodickou kontrolu vnějších složek, ověření mechanismů nastavení a monitorování úrovní kontaminace systému. Vnitřní údržba obvykle zahrnuje výměnu těsnění a kontrolu kontrolních prvků pro opotřebení nebo poškození.
Mezi běžné problémy s odstraňováním problémů zahrnují nepravidelné řízení toku, který může naznačovat kontaminaci nebo opotřebované kontrolní prvky a neschopnost dosáhnout požadovaných průtokových rychlostí, což by mohlo naznačovat vnitřní poškození nebo nesprávné velikost ventilu. Porozumění těmto režimům selhání pomáhá personálu údržby rychle diagnostikovat a řešit problémy.
