Tlak ovládání sběrnice Proporcionální reliéfní ventil s uzavřenou smyčkou, používaný k řízení pracovního tlaku hydraulického systému a může hrát ochrannou roli v pohonu. Na základě tradičního proporcionálního tlakového ventilu s otevřenou smyčkou je přidána tlaková zpětná vazba k dosažení kontroly uzavřené smyčky a zlepšuje se přesnost řízení tlaku a rychlost odezvy. Volitelné s rozhraním sběrnice je přesnost tlaku ovládání sběrnice vyšší, tlakový výstup je lineární, přesnost tlaku je určena přesností tlakového senzoru. Vhodné pro lisování kování, keramický tlak a jiné příležitosti s vysokým přesným tlakem.
Tlak ovládání sběrnice uzavřený smyčka Proporcionální reliéfní ventil - skutečný obrázek
Tlak ovládání sběrnice uzavřený smyčka Proporcionální reliéfní ventil - Schematický diagram
1, maximální pracovní tlak: 35MPA;
2, maximální tok: 600 l/min;

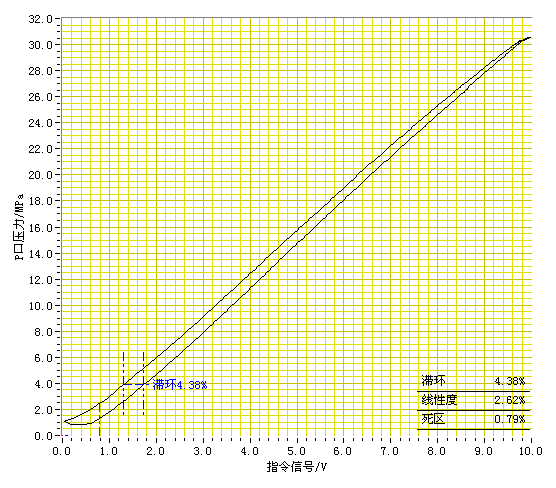

3, hystereze (maximální nastavovací tlak %): ± 0,5;
4, přesnost opakování (maximální nastavovací tlak %): ± 0,2;
5, linearita (maximální nastavovací tlak %): ± 1.
Funkce produktu
1. Závislý připojení proporcionální pohon elektromagnetu;
2. ovládání uzavřené smyčky s tlakem;
3. integrovaný elektronický ovladač s volitelným rozhraním sběrnice;
4. Signály instrukcí mohou být poskytovány buď standardní analogovou nebo sběrnicí.
