Při práci s hydraulickými systémy je řízení směru proudění kapaliny zásadní pro bezpečnost a účinnost. Zpětný ventil RVP-20 je hydraulická součást namontovaná na desce navržená tak, aby umožňovala průtok kapaliny v jednom směru a zároveň zabraňovala zpětnému toku. Tato příručka vysvětluje, čím je RVP-20 cenným pro hydraulické aplikace a jak funguje v reálných situacích.
Co je zpětný ventil RVP-20?
Zpětný ventil RVP-20 je pružinový ventil vyráběný německou společností HYDAC specializující se na hydraulická řešení. Tento ventil používá kuželovitou konstrukci kuželky, která vytváří nepropustné těsnění, když se kapalina snaží proudit zpět. „20“ v názvu znamená, že je dimenzován pro aplikace se středním průtokem, což odpovídá 1palcovému připojení potrubí v řadě -16.
Ventil umožňuje volný průtok z portu B do portu A, přičemž zcela blokuje zpětný tok. Když tlak kapaliny překoná sílu pružiny (obvykle 0,5 baru), kužel se posune zpět a nechá kapalinu procházet. Když tlak klesne nebo se obrátí, pružina rychle zatlačí kužel zpět na jeho sedlo a zastaví jakýkoli zpětný pohyb. Tato jednoduchá mechanická akce probíhá bez elektrické energie nebo externího ovládání.

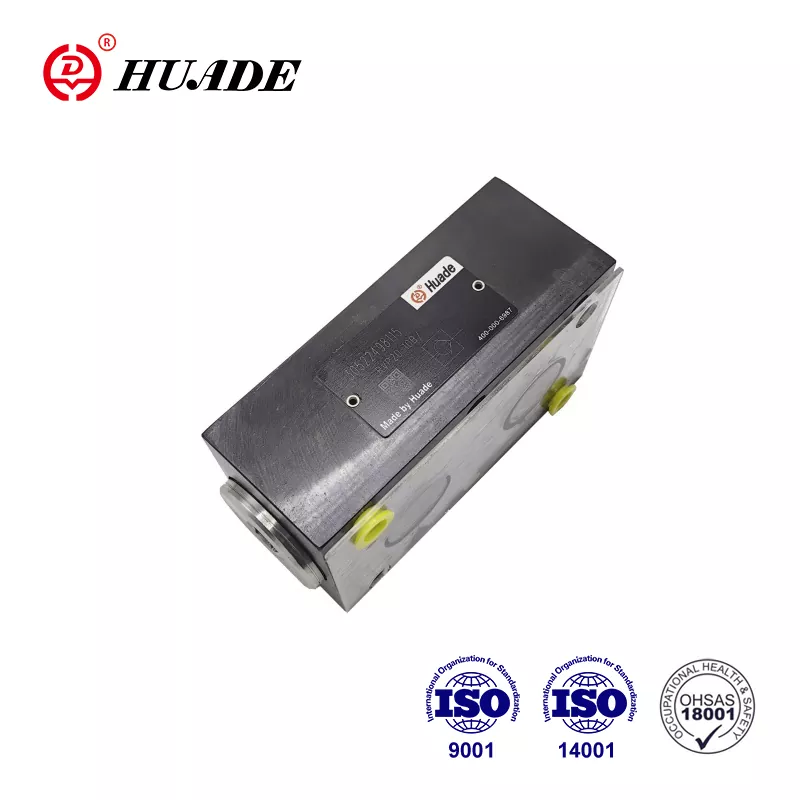

Zpětný ventil RVP-20 váží přibližně 3,3 kg a vyznačuje se kompaktní konstrukcí pro montáž na desku, která pasuje přímo na bloky ventilů. Tento způsob montáže šetří místo ve srovnání s řadovými ventily a usnadňuje instalaci ve složitých hydraulických obvodech.
Technické specifikace a výkon
Zpětný ventil RVP-20 zvládá maximální pracovní tlak až 350 bar (5 000 psi) a průtok až 350 litrů za minutu (150 gpm). Díky těmto specifikacím je vhodný pro středně těžké hydraulické systémy ve stavebních strojích a průmyslových strojích. Ventil si zachovává svůj výkon v teplotním rozsahu od -20 °C do +80 °C a pokrývá většinu provozních prostředí.
Trhací tlak pro standardní zpětný ventil RVP-20 je 0,5 bar, což znamená, že kapalina potřebuje pouze minimální tlak k otevření ventilu pro dopředný průtok. Zakázkové verze s tlakem praskání 1 bar nebo vyšším jsou k dispozici tam, kde aplikace vyžadují větší odolnost proti otevření. Pokles tlaku na ventilu se zvyšuje s průtokem – při 200 litrech za minutu počítejte se ztrátou tlaku asi 2 bary, zatímco při maximálním průtoku 350 litrů za minutu může pokles tlaku dosáhnout 4 až 8 barů.
Těleso ventilu se skládá z fosfátované oceli s možností pozinkování, zatímco kuželka a sedlo jsou vyrobeny z kalené a broušené oceli pro dlouhou životnost. Těsnění FKM poskytují chemickou odolnost a fungují s minerálními olejovými hydraulickými kapalinami s viskozitou mezi 2,8 a 800 mm²/s. Konstrukce odpovídá normám DIN ISO 1219 a je testována s minerálními oleji splňujícími specifikace DIN 51524.
Jak funguje zpětný ventil RVP-20
Pochopení funkce zpětného ventilu RVP-20 pomáhá vysvětlit, proč je účinný v hydraulických systémech. Ventil obsahuje odpružený kužel, který dosedá na přesně obrobené sedlo. V zavřené poloze pružina drží tento kužel pevně proti sedlu a vytváří těsnění kov na kov, které zabraňuje pronikání tekutiny zpět.
Když tekutina vstupuje z portu B s dostatečným tlakem, tlačí na povrch kužele. Jakmile tlak překročí sílu pružiny, kužel se posune dozadu, čímž se otevře dráha pro proudění tekutiny směrem k portu A. Kužel zůstane otevřený, dokud tlak dopředu pokračuje. Během tohoto otevřeného stavu vytváří zpětný ventil RVP-20 relativně nízký odpor, což umožňuje účinný pohyb kapaliny systémem.
Pokud se tlak vyrovná nebo obrátí, pružina okamžitě zatlačí kužel zpět do jeho uzavřené polohy. Toto rychlé uzavření zabraňuje zpětnému toku a chrání komponenty umístěné proti proudu před tlakovými špičkami nebo zpětným otáčením. Konstrukce kužele zajišťuje správné sezení ventilu pokaždé, aniž by bylo nutné seřizovat nebo udržovat uzavírací mechanismus.
Montážní rozměry a montáž

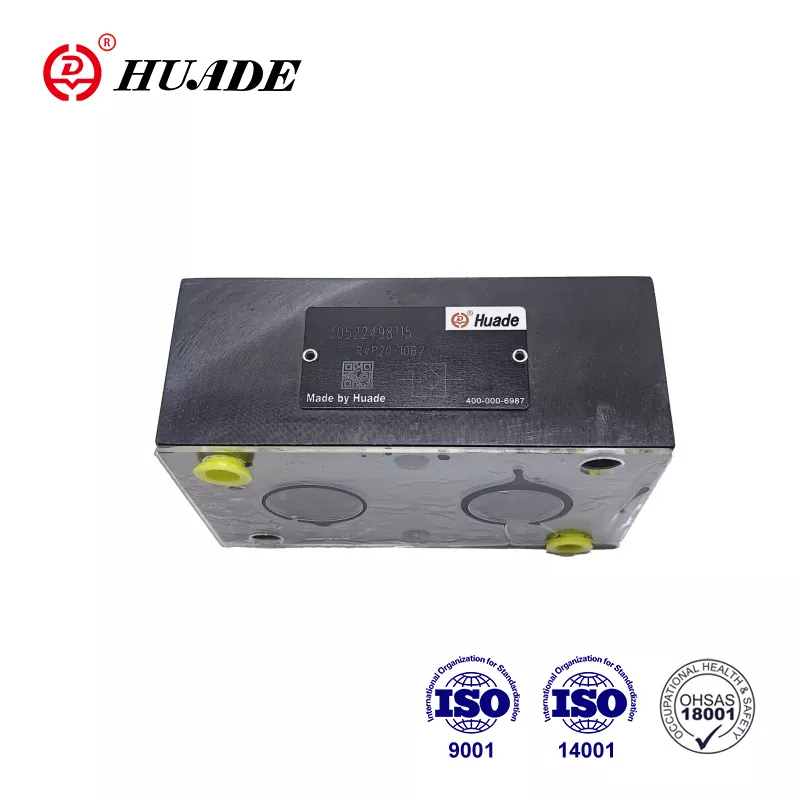

Zpětný ventil RVP-20 používá standardizovaný vzor pro montáž na desku, který vyhovuje konfiguracím portů SAE, BSPP a NPTF. Montážní plocha měří 76,5 mm na šířku s porty vzdálenými od sebe 60 mm. Celková délka ventilu je 133 mm s výškou základny 127 mm. Tyto kompaktní rozměry umožňují, aby se zpětný ventil RVP-20 vešel do stísněných prostorů v hydraulickém potrubí.
Instalace vyžaduje šrouby M10 utažené na 20-30 Nm. Montážní povrch by měl mít drsnost 0,8 μm nebo hladší, aby bylo zajištěno správné utěsnění. Ventil lze namontovat v libovolné orientaci bez ovlivnění výkonu, což poskytuje konstruktérům flexibilitu při vytváření hydraulických okruhů. Závity portu sahají do hloubky 16 mm a tloušťka příruby je 19 mm.
Při instalaci zpětného ventilu RVP-20 ověřte, že směr průtoku odpovídá šipce na těle ventilu. Port B by se měl připojit ke zdroji tlaku, zatímco port A se připojuje k chráněnému obvodu. Použití správné třídy šroubu (10,9 nebo vyšší) zabrání selhání upevňovacího prvku při vibracích a tlakových cyklech.
Běžné aplikace pro zpětný ventil RVP-20
Mobilní stroje představují hlavní aplikační oblast pro zpětný ventil RVP-20. Rypadla používají tyto ventily na výstupech hydraulického čerpadla k udržení protitlaku a zabránění tlakovým rázům, když se pohyby výložníku náhle zastaví. Válce a zhutňovače těží ze schopnosti ventilu izolovat hydraulické okruhy, čímž se zvyšuje bezpečnost při provozu zařízení.
Systémy průmyslové automatizace spoléhají na zpětný ventil RVP-20 pro zamykání válců a udržování tlaku. Vstřikovací stroje používají tyto ventily k zajištění stabilního vstřikovacího tlaku, což snižuje závady a prostoje o 20–30 % podle zpráv z terénu. Hydraulické systémy montážní linky používají ventily k zabránění nechtěnému pohybu, když jsou okruhy bez tlaku.
Námořní a offshore aplikace využívají výhod korozivzdorných materiálů a spolehlivého těsnění zpětného ventilu RVP-20. Pohony ventilů na lodích a ropných plošinách používají tyto zpětné ventily pro směrovou izolaci. Vysokotlaké mazací systémy a hydraulické upínací přípravky také zahrnují RVP-20, kde je prevence zpětného toku kritická pro integritu systému.
Ventil funguje nejlépe v aplikacích s nízkou až střední frekvencí cyklování. U systémů s konstantním vysokofrekvenčním provozem může opakované otevírání a zavírání urychlit opotřebení povrchu kužele a sedla. V takových případech je důležité zvážit alternativní konstrukce ventilů nebo častější intervaly údržby.
Údržba a životnost
Zpětný ventil RVP-20 vyžaduje za normálních provozních podmínek minimální údržbu. HYDAC hodnotí střední dobu do selhání (MTTF_d) na 150 let za ideálních podmínek, i když skutečná životnost silně závisí na čistotě kapaliny a provozním prostředí. Roční prohlídky nebo kontroly každých 1 000 provozních hodin pomáhají identifikovat opotřebení dříve, než dojde k poruchám.
Mezi klíčové úkoly údržby patří kontrola poškození nebo poškození těsnění a sledování poklesu tlaku na ventilu. Pokud pokles tlaku vzroste o více než 10 % oproti základním měřením, může výkon ovlivnit vnitřní opotřebení nebo znečištění. Pro pravidelný servis jsou k dispozici sady pro výměnu těsnění (číslo dílu 555094).
Při servisu zpětného ventilu RVP-20 zcela izolujte hydraulický okruh a před demontáží ventilu uvolněte veškerý tlak. Po opětovné montáži proveďte zkoušku těsnosti při 1,5násobku pracovního tlaku, abyste ověřili integritu těsnění. Udržování správné filtrace kapaliny (20 μm nebo jemnější) výrazně prodlužuje životnost ventilu tím, že zabraňuje abrazivním částicím poškozovat těsnicí povrchy.
Udržování hydraulické kapaliny v čistotě a ve specifikovaném rozsahu viskozity předchází většině běžných problémů se zpětným ventilem RVP-20. Znečištění způsobuje asi 80 % poruch hydraulických komponent, takže investice do kvalitní filtrace a pravidelné analýzy kapalin se vyplatí díky prodloužené životnosti komponent a zkrácení prostojů.
Porovnání zpětného ventilu RVP-20 s podobnými modely
V rámci řady HYDAC RV/RVP se zpětný ventil RVP-20 řadí mezi menší a větší modely. RVP-16 zvládá průtoky až 200 litrů za minutu a váží 2,1 kg, takže je vhodný pro lehčí aplikace. RVP-25 zvyšuje kapacitu na 550 litrů za minutu, ale váží 5,8 kg, lépe se hodí pro systémy těžkého průmyslu. Všechny tři modely sdílejí stejný maximální tlak a teplotní rozsah 350 barů.
Ostatní výrobci nabízejí konkurenční produkty s podobnými specifikacemi. Řada S 20 společnosti Bosch Rexroth poskytuje integrované bezpečnostní funkce a možnosti elektrického monitorování s tlakem do 315 barů a průtokem do 450 litrů za minutu. Řada PV společnosti Parker Hannifin klade důraz na lehké kompozitní materiály pro letecké aplikace, manipulace s 350 bary a 300 litry za minutu.
Ventily Danfoss řady CSV se vyznačují zvýšenou odolností proti korozi a vyšším jmenovitým tlakem (420 bar) a jsou vhodné pro zemědělské stroje. Řada HAWE Hydraulik BC nabízí ultrakompaktní design pro německé výrobce strojů s tlakem 350 barů a průtokem 320 litrů za minutu. Zpětný ventil RVP-20 zůstává konkurenceschopný díky své osvědčené spolehlivosti, těsnosti konstrukce a snadné integraci do stávajících systémů HYDAC.
Nákup a dostupnost
Zpětný ventil RVP-20 nese standardní číslo dílu 705937 od HYDAC. Nákup přes autorizované distributory zajišťuje originální díly a technickou podporu. Mezi hlavní distributory patří ValinOnline a Leader Hydraulics, kteří skladují ventily a související sady těsnění. Dodací lhůty se liší podle regionu, ale obvykle se pohybují od okamžité dostupnosti po 2–4 týdny u standardních konfigurací.
Vlastní verze zpětného ventilu RVP-20 s různými tlaky na praskání nebo speciálními těsněními vyžadují delší dodací lhůty, obvykle 6-8 týdnů. Při objednávání vlastních specifikací uveďte kompletní systémové požadavky včetně pracovního tlaku, průtoku, typu kapaliny a teplotního rozsahu. Tyto informace pomáhají technikům HYDAC doporučit optimální konfiguraci.
Použité nebo repasované jednotky Check Valve RVP-20 se objevují na sekundárních trzích, jako je eBay, často za nižší ceny. Nákup použitých hydraulických komponent však s sebou nese rizika včetně neznámé servisní historie a možného vnitřního opotřebení. Pokud omezení nákladů vyžaduje zvážit použité ventily, nakupujte pouze od prodejců s ověřenou pověstí a vyžádejte si dokumentaci tlakové zkoušky.
Nejlepší postupy pro integraci zpětného ventilu RVP-20
Úspěšná integrace zpětného ventilu RVP-20 začíná správným návrhem systému. Vypočítejte skutečné průtoky a tlakové ztráty, abyste zajistili, že ventil nebude vytvářet nadměrný odpor v okruhu. Ventil funguje nejlépe, když průtok zůstane pod 80 % maximální kapacity, což poskytuje rezervu pro tlakové špičky a změny teploty.
Nainstalujte odvzdušňovací nebo odvzdušňovací filtr v systémech, kde by mohlo dojít ke strhávání vzduchu. Zachycený vzduch může zabránit správnému uzavření zpětného ventilu RVP-20 a může časem způsobit poškození kavitací. Umístění ventilu tak, aby vzduchové bubliny mohly stoupat a unikat, zlepšuje výkon a životnost.
Při použití více jednotek zpětného ventilu RVP-20 v paralelních okruzích zajistěte vyvážené rozdělení průtoku. Nepatrné změny tlaku při praskání mezi ventily mohou způsobit nerovnoměrné zatížení, což snižuje účinnost paralelního uspořádání. Zvažte použití spárovaných sad ze stejné výrobní šarže pro kritické aplikace.
Monitorujte zpětný ventil RVP-20 během počátečního spouštění systému a uvádění do provozu. Sledujte neobvyklý hluk, nadměrné teplo nebo neočekávané hodnoty tlaku, které by mohly naznačovat problémy s instalací nebo nekompatibilní provozní podmínky. Včasná detekce problémů zabrání poškození ventilu a dalších součástí systému.
Pochopení omezení a úvah
Zatímco zpětný ventil RVP-20 vyniká v mnoha aplikacích, uznání jeho omezení zabraňuje nesprávnému použití. Ventil není určen pro vysokofrekvenční cyklování, kdy se kuželka otevírá a zavírá mnohokrát za minutu. Takový provoz urychluje opotřebení a může způsobit předčasné selhání. Pro vysokofrekvenční aplikace zvažte pilotně ovládané zpětné ventily nebo kazetové ventily navržené pro dynamický provoz.
Konstrukce s pružinou znamená, že zpětný ventil RVP-20 vždy vytváří určitý pokles tlaku během dopředného průtoku. V obvodech, kde je kritický minimální odpor, musí být tato charakteristika zohledněna při dimenzování čerpadla a výpočtech účinnosti systému. Při maximálním průtoku může pokles tlaku dosáhnout 8 barů, což se přemění na teplo a zbytečnou energii.
Zpětný tok neprodukuje žádné úniky, když ventil funguje správně, ale znečištění nebo opotřebení může ohrozit těsnění. Systémy vyžadující absolutní nulový únik z důvodu bezpečnosti mohou vyžadovat redundantní ventily nebo alternativní technologie těsnění. Pravidelné testování ověřuje, že zpětné těsnění zůstává účinné po celou dobu životnosti ventilu.
Zpětný ventil RVP-20 poskytuje čistě mechanický provoz bez zpětné vazby polohy nebo nastavitelnosti během provozu. Aplikace vyžadující proměnný tlak pro praskání nebo dálkové ovládání vyžadují různé typy ventilů. Pochopení těchto základních charakteristik pomáhá přizpůsobit ventil vhodným aplikacím.
Závěr
Zpětný ventil RVP-20 slouží jako spolehlivé řešení pro zabránění zpětnému toku v hydraulických systémech pracujících při tlacích do 350 barů s průtoky do 350 litrů za minutu. Jeho odpružený kuželový design vytváří nepropustné zpětné těsnění při zachování nízkého poklesu tlaku vpřed. Kompaktní formát pro montáž na desku zjednodušuje instalaci do ventilových bloků a rozdělovačů.
Tento ventil nachází široké použití v mobilních strojích, průmyslové automatizaci a lodní hydraulice, kde je směrové ovládání důležité pro bezpečnost a účinnost. Při správné instalaci, čistotě kapalin a pravidelné kontrole poskytuje zpětný ventil RVP-20 mnoho let bezproblémového provozu. Jeho standardizovaný design a široká dostupnost z něj činí praktickou volbu pro nové systémy a náhradní aplikace.
Při výběru zpětného ventilu pro hydraulické aplikace zvažte zpětný ventil RVP-20 pro středně náročné okruhy vyžadující spolehlivou prevenci zpětného toku. Přizpůsobte specifikace ventilu požadavkům vašeho systému, dodržujte pokyny pro instalaci a udržujte správný stav kapaliny pro optimální výkon a dlouhou životnost.
