Jak funguje axiální pístová čerpadlo?

Axiální pístová čerpadlapatří mezi nejvíce Sofistikovaná a efektivní hydraulická čerpadla v moderních průmyslových aplikacích. Od stavebních zařízení a letadlových systémů po výrobní stroje, Tato čerpadla poskytují vysokotlakou tekutinu potřebnou pro náročné operace. Jak přesně však tyto inženýrské zázraky přeměňují mechanické energie do hydraulického tlaku? Pojďme se ponořit hluboko do fascinujícího světa Axiální pístová čerpadla a prozkoumávají jejich vnitřní fungování.


Pochopení základů

Axiální pístové čerpadlo je pozitivní Hydraulické čerpadlo posunu, které používá písty uspořádané v kruhovém vzoru kolem centrální osy. Na rozdíl od radiálních pístových čerpadel, kde se pohybují písty Kolmé na hnací hřídel, axiální pístová čerpadla mají písty, které se pohybují rovnoběžně s osou hřídele. Tato jedinečná konfigurace umožňuje kompaktní design při poskytování výjimečných výkonnostních charakteristik.

Základní princip za všemi axiálními Pístová čerpadla jsou relativně jednoduché: jak se písty v rámci jejich válce vytvářejí střídavé sací a vypouštěcí cykly. Během Sacked zdvih, písty vtahují tekutinu do komor válce. Během Kompresní zdvih, vytlačí tekutinu při vysokém tlaku. Koordinované Pohyb více pístů zajišťuje nepřetržitý a hladký průtok tekutiny.

Základní komponenty a architektura

Srdce axiálního pístového čerpadla spočívá několika kritických složek pracujících v dokonalé harmonii. Blok válce, nebo hlavně, sídlí více pístů uspořádaných v přesném kruhovém vzoru. Obvykle tato čerpadla mají mezi 5 a 11 písty, přičemž 7 nebo 9 je nejvíce Společné pro optimální rovnováhu mezi hladkostí toku a mechanickou složitostí.

Každý píst se připojuje k podložce přes připojení kulového kloubu. Toto uspořádání umožňuje následovat píst úhlový pohyb při zachování správného utěsnění ve svém válci. The Klipperovy podložky jezdí na výtažní desce (v návrzích desek) nebo vačkovému kruhu (v návrzích osy), který převádí rotační pohyb hnacího hnacího hnacího do vratného pohybu potřebného pro čerpání.

Deska ventilu slouží jako načasování čerpadla mechanismus, který obsahuje přesně umístěné vstupní a výstupní porty, které se vyrovnávají s válcovými komorami ve správných okamžicích. Vysoká přesnost Výroba zajišťuje perfektní načasování mezi polohou pístu a přístavem zarovnání, maximalizace objemové účinnosti při minimalizaci tlaku Pulsace.

Dvě hlavní varianty designu

Axiální pístová čerpadla přicházejí ve dvou primárních Konfigurace, každá s odlišnými provozními principy a aplikacemi.

Design swash destičky

Návrh špaskové desky představuje nejvíce Běžná konfigurace axiálního pístového čerpadla. V tomto uspořádání zůstávají písty Souběžně s hnacím hřídelem, zatímco jejich pantofle se spojil s úhlem talíř. Jak se blok válce otáčí s hnacím hřídelem, každý píst následuje sinusový pohybový vzorec určený úhlem destičky.

Když se píst odsune od výtahu deska, vytváří sání, které přitahuje tekutinu vstupním portem do komora válce. Jak rotace pokračuje a píst se přiblíží k výplatě dochází k desce, komprese, nutí tekutinu přes výstupní port při zvýšeném tlak. Úhel špaskové desky přímo určuje délku pístu, a v čerpadlech s proměnným posunem lze tento úhel upravit tak, aby řídili tok hodnotit.

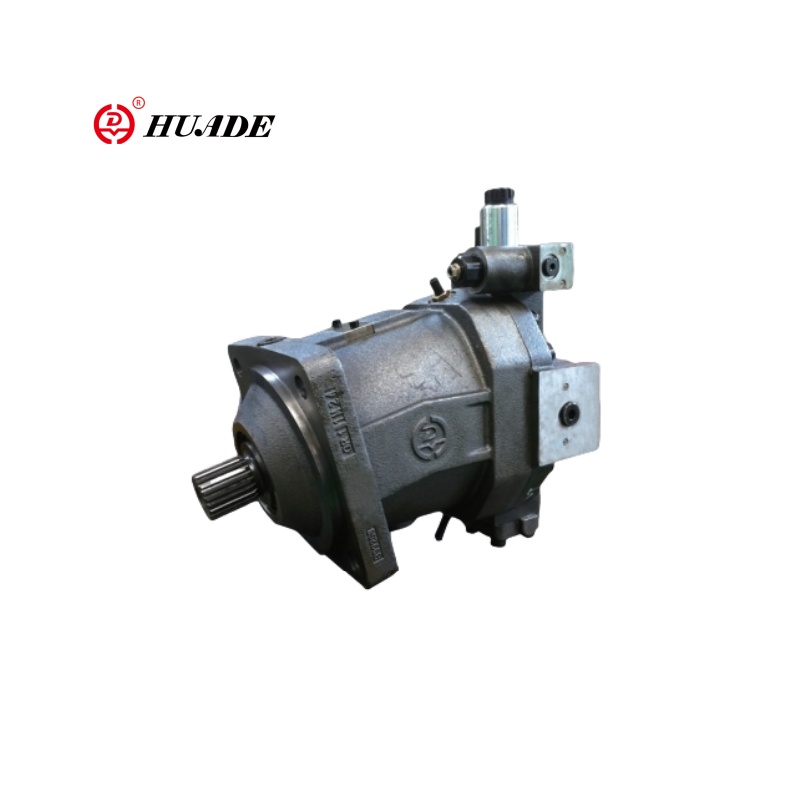

Návrh osy

Čerpadla osažená osa mají složitější, ale potenciálně efektivnější konfigurace. Zde blok válce sedí na úhel (obvykle 15 až 30 stupňů) vzhledem k hnacím hřídeli. Písty se připojují přímo na přírubu pohonu přes univerzální klouby nebo sférická spojení, eliminovat potřebu pantoflíků a výtažených desek.

Tento design nabízí několik výhod, včetně vyšších provozních tlaků, lepší účinnosti při vysokých rychlostech a Složené komponenty opotřebení. Zvýšená mechanická složitost však vytváří Tato čerpadla dražší a náročnější na výrobu, omezující jejich použití ke specializovaným vysoce výkonným aplikacím.

Vysvětlil se čerpací cyklus

Porozumění úplnému čerpacímu cyklu odhaluje, jak axiální pístová čerpadla dosahují svého působivého výkonu charakteristiky. Každý píst podstoupí během každého Revoluce hnacího hřídele.

Během sací fáze se píst pohybuje daleko od desky ventilu (v návrzích na špaskové desky) nebo sleduje osu ohnuté Geometrie ke zvýšení objemu válce. Válcová komora se připojuje k Vstupní port, vytvoření tlakového rozdílu, který do komory vtáhne tekutinu. Správný vstupní design zajišťuje dostatečné napájení tekutiny bez kavitace, dokonce i v Vysoké provozní rychlosti.

Kompresní fáze začíná tak pokračovat Rotace pohybuje pístem směrem k maximální poloze zdvihu. Komora válce Odpojí se od vstupního portu a začne se připojit k výstupnímu portu. Tekutina komprese začíná postupně, což umožňuje hladké stavět tlak bez Náhlé nárazové zatížení, které by mohly poškodit komponenty čerpadla.

Vrcholová komprese nastane, když píst dosáhne svého nejbližšího přístupu k desce ventilu nebo maximálnímu kompresnímu bodu Design ohnuté osy. V tuto chvíli dochází k rozvoji maximálního tlaku a Komora válce se plně zarovná s výstupním portem pro optimální tekutinu splnit.

Nakonec fáze vypouštění dokončí Cyklus, když píst začíná svůj zpětný zdvih. Zbytkový tlak ve válci Komorové síly zbývají tekutinou přes výstupní port, zatímco komora Postupně se odpojí od výstupu a připravuje se na opětovné spojení s vstupem pro další cyklus.

Technologie variabilního přemístění

Jedna z nejpozoruhodnějších funkcí mnoha Axiální pístová čerpadla je jejich schopnost měnit posun při provozu. Tento schopnost poskytuje bezprecedentní kontrolu nad hydraulickými systémy, což umožňuje Přesné nastavení průtoku bez změny rychlosti pohonu nebo použití škrticího ventily, že odpadní energie.

V proměnných čerpacích deskách, servo Mechanismy upravují úhel destičky na základě poptávky nebo operátoru systému vstup. Zvýšení úhlu zvyšuje délku a čerpadlo pístové zdvihy Přemístění, zatímco snižuje úhel, snižuje výstup průtoku. Někteří pokročilí systémy mohou dokonce zvrátit úhel desky a vytvářet čerpadla, která mohou fungovat jako motory nebo poskytují schopnosti zpětného toku.

Řídicí systémy pro proměnnou Vytlačovací čerpadla sahají od jednoduchého nastavení manuálního pobytu po sofistikované Elektronické systémy zpětné vazby. Ovládací prvky kompenzované tlakem se automaticky upravují přemístění za účelem udržení konstantního tlaku bez ohledu na poptávku po toku, zatímco Systémy snímání zatížení optimalizují spotřebu energie pomocí výstupu čerpadla skutečné systémové požadavky.

Charakteristiky výkonu a Aplikace

Axiální pístová čerpadla vynikají v aplikacích vyžadující vysoký tlak, přesnou kontrolu a spolehlivý provoz. Jejich typický Provozní tlaky se pohybují od 1 000 do 10 000 psi nebo vyšší, s některými Specializované návrhy schopné překročit 15 000 psi. Průtoky se liší dramaticky na základě přemístění a rychlosti, z několika galonů za minutu v Přesné aplikace na stovky galonů za minutu v průmyslových systémech.

Účinnost dobře navrženého axiálního Pístová čerpadla obvykle přesahují 90%, takže jsou ideální pro mobilní vybavení kde spotřeba paliva přímo ovlivňuje provozní náklady. Jejich kompaktní velikost Ve srovnání s výstupní schopností jsou obzvláště cenné v letadlech Hydraulika, kde jsou kritická omezení hmotnosti a prostoru.

Stavební vybavení představuje snad Největší oblast aplikace, kde tyto čerpadly napájejí vše od rypadlo Booms na buldozer stopy. Schopnost variabilního posunutí umožňuje Provozovatelé přesně ovládat implementaci pohybu při zachování optimální Účinnost motoru v různých podmínkách zatížení.

Údržby a úvahy o dlouhověkosti

Správná údržba je zásadní pro Maximalizace životnosti a výkonu axiálního pístového čerpadla. Přesná výroba a těsné tolerance potřebné pro optimální provoz činí tato čerpadla citlivá ke kontaminaci a nesprávným podmínkám tekutin. Vysoce kvalitní filtrace, Pravidelná analýza tekutin a dodržování specifikací výrobce pro Typ hydraulické tekutiny a úroveň čistoty jsou nezbytné.

Vzory opotřebení součástí v axiálním pístu Čerpadla jsou předvídatelná a zvládnutelná se správnou údržbou. Pantofle a Swash talíře v návrzích desek zažívají nejvyšší míru opotřebení jejich posuvný kontakt při vysokém zatížení. Moderní povlaky a materiály mají dramaticky prodloužená životnost součástí, ale pravidelná inspekce a včasná Výměna zůstává důležitá.

Sofistikované kontrolní systémy v Čerpadla s variabilním posunem vyžadují další pozornost na elektroniku Komponenty a čistota ventilu servo. Pravidelná kalibrace a systém Diagnostika pomáhá zajistit optimální výkon a zabránit nákladnému selhání.
