Když sledujete buldozer zvedající radlici nebo vidíte, jak se tovární robot pohybuje přesně, je tu malá, ale mocná součástka, která to všechno umožňuje: směrový ventil.
Tato příručka vás provede vším, co potřebujete vědět o těchto základních částech, od toho, jak fungují, až po výběr té správné pro vaše potřeby.
Co je směrový regulační ventil?
Představte si směrový regulační ventil (DCV) jako adispečer pro kapaliny. Stejně jako semafor nasměruje auta na křižovatku, DCV nasměruje hydraulický olej nebo stlačený vzduch různými cestami ve stroji. Tyto ventily jsou "mozkem" tekutinových energetických systémů, které říkají tekutině, kam a kdy jít.
Proč se jim říká "Bang-Bang" ventily?
Mnoho DCV funguje jako vypínač – buď jsou plně zapnuté, nebo zcela vypnuté. Neexistuje žádná mezilehlá poloha, a proto jim lidé někdy říkají ventily „bang-bang“. Když se přepnou, udělají to rychle a úplně.
Jak funguje směrový regulační ventil?
Základní části
Každý DCV má tyto hlavní součásti:
Tělo ventilu:Je to jako dům, který drží všechno pohromadě. Uvnitř má kanály, kudy může proudit tekutina.
Cívka nebo talíř:Toto je pohyblivá část, která ve skutečnosti řídí tok. Představte si to jako posuvné dveře, které otevírají a zavírají různé cesty.
Porty:Jedná se o spojovací body, kde se potrubí připojuje. Obvykle jsou označeny:
- P= Tlak (tam, kde přichází kapalina)
- T= Nádrž (kam se vrací tekutina)
- A a B= Porty ovladače (kam kapalina pracuje)
Pohon:To je to, co pohybuje cívkou. Může to být rukojeť, kterou stlačíte, elektrická cívka nebo tlak kapaliny.
Jak to řídí tok
Když pohon pohybuje cívkou, zarovná různé otvory a kanály uvnitř těla ventilu. To vytváří nové cesty pro proudění tekutiny. Je to jako přeskupování dílků skládačky za účelem vytvoření různých cest.
Typy směrových regulačních ventilů
Podle toho, jak se pohybují (interní design)
Šoupátkové ventily
Ty používají válcový kus (cívka), který se posouvá tam a zpět. Jsou jako posuvné puzzle, kde pohyb jednoho dílku některé cesty otevírá a jiné uzavírá. Jsou univerzální, ale umožňují malý únik.
Talířové ventily
Používají kouli, kužel nebo disk, který se zvedne ze sedadla, aby umožnil průtok, nebo jej zatlačí dolů, aby jej zastavil. Představte si korek v láhvi – když ho vyjmete, vyteče tekutina. Tyto ventily těsní velmi těsně a téměř bez úniku.
Rotační ventily
Namísto klouzání se tyto otáčejí, aby seřadily různé průchody. Jsou jako otočit klíčem v zámku a otevřít různé dveře.
Podle toho, jak jsou provozovány
Ruční ventily
Ty ovládáte ručně pomocí páky, tlačítka nebo pedálu. Jsou jednoduché a spolehlivé, jako manuální převodovka auta.

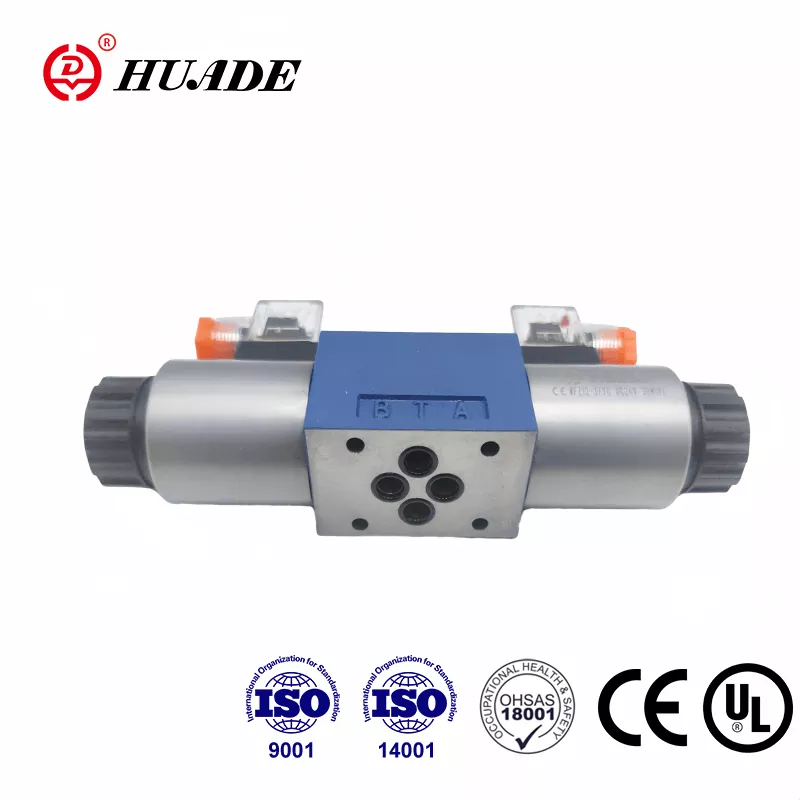

Solenoidové ventily
Tyto jsou ovládány elektricky. Když vyšlete elektrický signál, magnetická cívka pohybuje ventilem. Je to jako mít dálkový ovladač pro váš ventil.
Pilotně ovládané ventily
Ty využívají k pohybu ventilu tlak tekutiny. Jsou užitečné, když potřebujete velkou sílu k pohybu velkého ventilu, jako je použití posilovače řízení v autě.
Podle počtu pozic a portů
Systém pojmenování se může na první pohled zdát matoucí, ale ve skutečnosti je jednoduchý:
- 2/2 ventil:2 porty, 2 polohy (jako vypínač)
- 3/2 ventil:3 porty, 2 polohy (běžné pro jednočinné válce)
- 4/2 ventil:4 porty, 2 pozice (standardně pro dvojčinné válce)
- 4/3 ventil:4 porty, 3 pozice (včetně neutrální střední polohy)
Středové polohy (pro 3polohové ventily)
- Otevřít centrum:Všechny porty se propojí – jako když otevřete všechny dveře v domě
- Uzavřené centrum:Všechny porty jsou zablokovány - jako když jsou zavřeny všechny dveře
- Tandemové centrum:Tlak se připojuje k nádrži, ale porty ovladače jsou zablokované
- Plovoucí střed:Porty ovladače se připojují k nádrži, ale tlak je blokován
Výběr správného ventilu: Klíčové specifikace
Hodnocení toku (Cv)
To vám říká, kolik tekutiny ventil zvládne. Měří se v galonech za minutu (GPM) při poklesu tlaku 1 PSI. Představte si to jako průměr zahradní hadice – větší čísla znamenají větší kapacitu průtoku.
Hodnocení tlaku
Toto je maximální tlak, který ventil bezpečně zvládne. Obvykle se označuje jako PN (jako PN350 pro 350 bar) nebo v PSI. Nepřekračujte tento limit, jinak by ventil mohl selhat.
Doba odezvy
U solenoidových ventilů to je rychlost, jakou mohou přepínat polohy, obvykle měřené v milisekundách. Rychlejší doby odezvy jsou lepší pro aplikace, které vyžadují rychlé pohyby.
Třída úniku
To hodnotí, jak dobře ventil těsní:
- Třída IV:Určitý únik (0,01 % jmenovitého průtoku)
- Třída V:Nízký únik
- Třída VI:Bublinkotěsné (téměř žádný únik)
Od jednoduchého k chytrému: Typy ovládání
On/Off ventily (standardní DCV)
Toto jsou základní ventily „bang-bang“, o kterých jsme mluvili. Jsou buď plně otevřené, nebo zcela zavřené. Jsou ideální pro jednoduché úkoly, jako je upnutí součásti nebo úplné vysunutí válce.
Proporcionální ventily
Jsou to jako stmívače pro průtok tekutiny. Místo pouhého zapnutí/vypnutí mohou být částečně otevřeny pro řízení průtoku. To vám dává plynulé a variabilní ovládání rychlosti. Jsou skvělé pro aplikace, jako je obsluha jeřábu, kde chcete plynulé pohyby.
Servoventily
Toto jsou přesné nástroje světa ventilů. Poskytují extrémně přesné ovládání a mohou reagovat na zpětnou vazbu, aby udržely přesné polohy nebo toky. Používají se ve špičkových aplikacích, jako jsou letecké simulátory a CNC stroje.
Aplikace v reálném světě
Stavební zařízení
- Bagry:Použijte více 4/3 ventilů k ovládání výložníku, ramene, lžíce a rotace. Pilotem ovládané proporcionální ventily poskytují obsluze hladké ovládání.
- buldozery:Použijte DCV k ovládání úhlu a výšky radlice a také systémů pohonu pásů.
Výrobní
- CNC stroje:Použijte solenoidové DCV pro upínání nástroje a proporcionální ventily pro přesné polohování.
- Montážní linky:Pneumatické DCV ovládají chapadla, zvedáky a třídicí mechanismy.
Zemědělství
- Traktory:Víceválcové ventilové bloky ovládají nářadí, jako jsou pluhy a sekačky.
- Kombajny:DCV řídí výšku sběrače a rychlost čisticího ventilátoru.
Letectví
- Podvozek letadla:Servoventily poskytují přesné a spolehlivé ovládání vysouvání a zatahování.
- Ovládání letu:Vysoce výkonné servoventily umožňují systémy fly-by-wire.
Přehled trhu: Kdo co dělá
Globální trh se směrovými regulačními ventily má hodnotu asi 8–10 miliard USD a roste o 5–11 % ročně. Mezi klíčové hráče patří:
- Bosch Rexroth:Známý pro robustní hydraulické ventily a integraci Průmyslu 4.0
- Parker Hannifin:Nabízí široký sortiment pro hydraulické i pneumatické aplikace
- Eaton/Danfoss:Silný v mobilní hydraulice s technologií inteligentních ventilů
- SMC:Přední výrobce pneumatických ventilů s kompaktním designem s vysokým průtokem
- Oslava:Inovativní pneumatická řešení včetně ventilových ostrovů a digitálních platforem
- Moog:Vysoce přesné servoventily pro náročné aplikace
Budoucnost: Chytré ventily a Průmysl 4.0
Chytré funkce
Moderní ventily jsou stále chytřejší díky vestavěným senzorům, které monitorují:
- Teplota
- Počet cyklů
- Zpětná vazba polohy
- Průtoky
- Úrovně kontaminace
Digitální integrace
Nové ventily mohou komunikovat pomocí protokolů, jako jsou:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
To jim umožňuje odesílat diagnostická data do centrálních řídicích systémů, což umožňuje prediktivní údržbu.
Prediktivní údržba
Namísto čekání na selhání ventilů mohou chytré systémy na základě dat v reálném čase předvídat, kdy je potřeba údržba. To snižuje neočekávané prostoje a šetří peníze.
Odstraňování běžných problémů
Ventil se neaktivuje
Možné příčiny:Žádný elektrický signál, spálená cívka, nízký pilotní tlak
Řešení:Zkontrolujte napětí, otestujte ruční ovládání, ověřte přívod řídicího vzduchu/oleje
Pomalý nebo trhavý pohyb
Možné příčiny:Vnitřní netěsnost, kontaminovaná kapalina, špatná velikost ventilu
Řešení:Otestujte těsnost, vyměňte kapalinu a filtry, ověřte velikost ventilu
Drift pohonu
Možné příčiny:Špatná středová poloha, opotřebená cívka, vnější únik
Řešení:Zkontrolujte konfiguraci ventilu, otestujte vnitřní opotřebení, zkontrolujte spoje
Externí únik
Možné příčiny:Opotřebená těsnění, uvolněné šrouby, prasklé tělo
Řešení:Vyměňte těsnění, zkontrolujte utahovací moment šroubů, zkontrolujte, zda nejsou poškozeny
Hluk nebo přehřívání
Možné příčiny:Kavitace, příliš malý ventil, příliš vysoký tlak
Řešení:Zkontrolujte hladinu kapaliny, ověřte velikost ventilu, upravte nastavení pojistného ventilu
Nejlepší postupy údržby
Pravidelné kontroly
- Zkontrolujte vnější netěsnosti
- Hledejte korozi nebo poškození
- Ověřte, zda jsou všechna spojení těsná
- Otestujte ruční přepisy
Údržba kapalin
- Pravidelně odebírejte vzorky kapaliny kvůli kontaminaci
- Měňte filtry podle plánu
- Udržujte teplotu systému pod 140 °F (60 °C)
- Udržujte správnou hladinu tekutin
Preventivní opatření
- Pravidelně cyklujte ventily, abyste zabránili přilepení
- Udržujte zásoby náhradních dílů
- Vyškolte obsluhu o správném používání
- Historie údržby dokumentů
Správná volba
Při výběru směrového ventilu zvažte tyto faktory:
Potřebná funkce:Kolik portů a pozic potřebujete?
Tlak a průtok:Jaké jsou vaše systémové požadavky?
Typ kapaliny:Hydraulický olej, vzduch, voda nebo speciální kapaliny?
Způsob ovládání:Manuální, elektrický nebo pilotní provoz?
Prostředí:Teplota, prach, nebezpečné prostory?
Rozpočet:Počáteční náklady vs. dlouhodobá spolehlivost
Závěr
Směrové regulační ventily jsou neopěvovanými hrdiny moderních strojů. Od rypadla na staveništi až po robota na montážní lince umožňují tyto ventily řízený pohyb. Jak technologie postupuje, ventily se stávají chytřejšími a integrovanějšími s digitálními systémy, ale jejich základní úkol zůstává stejný: řídit tok tekutiny, aby se vytvořila užitečná práce.
Ať už navrhujete nový systém, řešíte problémy se stávajícím nebo se jednoduše snažíte pochopit, jak věci fungují, pochopení směrových regulačních ventilů otevírá dveře k pochopení fluidních energetických systémů, které nás každý den obklopují.
Klíčem k úspěchu s DCV je přizpůsobení správného typu ventilu vašim specifickým potřebám aplikace, jejich správná údržba a udržení aktuálního stavu s vyvíjejícími se technologiemi. S tímto základem budete dobře vybaveni k přijímání informovaných rozhodnutí o těchto kritických komponentách.
