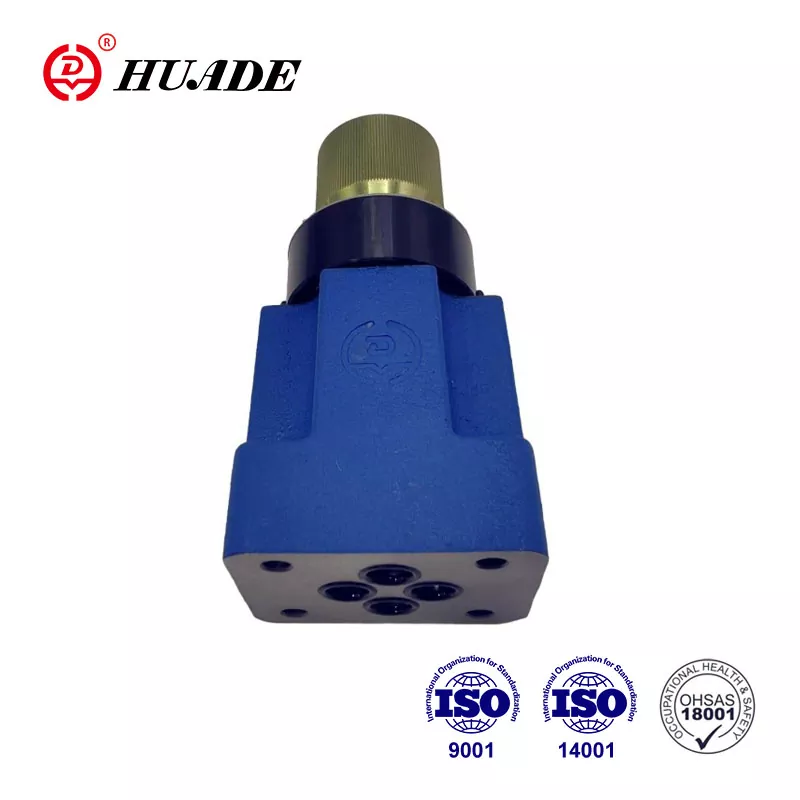

Ovládací ventil hydraulického toku: Kompletní průvodce

Obousměrný hydraulický regulační ventil je klíčovou součástí v hydraulických systémech, které řídí, jak se rychlá tekutina pohybuje obvodem. Přemýšlejte o tom jako o vodním faucetu - můžete jej otočit a ovládat, kolik voda proudí. V hydraulických systémech tyto ventily řídí rychlost strojů, jako jsou rypadlo, vstřikovací stroje a tovární vybavení.

Proč záležitosti řízení toku v hydraulických systémech

V jakémkoli hydraulickém systému jsou nezbytné tři věci:

• Tlak- určuje, kolik síly nebo síly získáte
• Směr- ovládá, jak se věci pohybují
• Tok- Řídí, jak rychle se věci pohybují

Jak funguje dvoustupňový hydraulický regulační ventil toku?

Základní části ventilu

Každý obousměrné kontrolní ventil hydraulického toku má tyto hlavní části:

• Tělo ventilu- Vnější skořepina, která se připojuje k vašim hydraulickým liniím
• Otevření škrticí klapky- Malá mezera, kterou protéká tekutina
• Ovládací prvek- Pohybuje se, aby mezera zvětšila nebo zmenšila
• Mechanismus nastavení- Umožňuje ovládat ventil (manuální knoflík nebo elektrický signál)
• Jaro- pomáhá ventilu vrátit se do své počáteční pozice

Věda za kontrolou toku

Když hydraulická tekutina protéká malým otvorem, vytvoří to odpor. Tento princip řízení hydraulické rychlosti způsobuje, že tyto ventily fungují. Základní vzorec je:

To znamená:

• Větší otevření = více toku = rychlejší rychlost
• Menší otevření = menší tok = pomalejší rychlost
• Vyšší tlak = více toku (pokud otevření zůstane stejný)

U aplikací hydraulického válce ventily tento vztah přímo řídí, jak rychle se píst pohybuje. V systémech řízení hydraulických motorů určuje rychlost rotace.

Jaké jsou typy obousměrných ventilů hydraulického toku?

1. Jednoduché ventily škrticí klapky (nekompenzované)

Jedná se o nejzákladnější typ. Fungují jako manuální vodní faucet:

Jak fungují:Ručně upravíte knoflík pro změnu velikosti otvoru

Nejlepší pro:Jednoduché aplikace, kde přesná rychlost není kritická

2. Tlak kompenzované ventily toku toku

To je mnohem chytřejší. Automaticky se upravují tak, aby udržovaly konstantní tok, i když se změní tlak.

Jak fungují:Speciální mechanismus uvnitř udržuje tlakový rozdíl přes konstantní otevírání škrticí klapky

Nejlepší pro:Přesné stroje, automatizované výrobní linky

3. ventily kompenzované tlakem a teplotou

Jedná se o nejpokročilejší typ. Upravují změny tlaku i teploty.

Jak fungují:Speciální materiály uvnitř reagují na změny teploty a automaticky upravte ventil

Nejlepší pro:Aerospace, testovací zařízení, kritické aplikace

Kterou metodu řízení byste si měli vybrat pro svůj hydraulický regulační ventil?

Manuální ovládání

Co to je:Ruční kola, knoflíky nebo šrouby, které otočíte ručně

Kdy použít:Jednoduché stroje, které nepotřebují automatické ovládání

Příklady:Základní obchodové vybavení, manuální lisy

Elektrická ovládání

Solenoidní ventily (zapnuto/vypnuto)

• Funkce:Jednoduché ovládání zapnutí/vypnutí jako spínač světla
• Dobré pro:Základní operace spuštění/zastavení
• Omezení:Nelze zajistit hladkou kontrolu rychlosti

Proporcionální ventily

• Funkce:Hladké ovládání na základě elektrických signálů (0-10V nebo 4-20 mA)
• Doba odezvy:50-80 Hz (dostatečně rychle pro většinu aplikací)
• Dobré pro:Injekční formování, obecná automatizace

Servo ventily

• Funkce:Ultra-precizní kontrola se zpětnou vazbou polohy
• Doba odezvy:150-200 Hz (velmi rychle)
• Dobré pro:Aerospace, vysoce přesná výroba

Porovnání výkonu

Typ kontroly	Přesnost	Rychlost	Náklady	Nejlepší použití
Manuál	Nízký	Pomalý	Nízký	Jednoduché vybavení
Solenoid	Nízký	Rychle	Nízký	ON/OFF CONTROL
Úměrný	Středně vysoká	Střední	Střední	Obecná automatizace
Servo	Velmi vysoká	Velmi rychle	Vysoký	Přesné aplikace

Instalace a návrh systému

Kde by měl být nainstalován obousměrný řídicí ventil toku?

Můžete nainstalovat ventily řízení toku třemi způsoby:

Vstupní ovládání (měřič)

• Ovládání oleje procházející do válce
• Dobré pro pozitivní zatížení (jako je zvedání)
• Riziko: může způsobit kavitaci, pokud není správně navrženo

Ovládání vývodů (meter-out)

• Řídí olej vycházející z válce
• Dobré pro negativní zatížení (jako je snížení těžkých předmětů)
• Poskytuje lepší kontrolu, ale vyšší tlak

Ovládání obchvatu

• Posílá další olej zpět do nádrže
• Méně efektivní, ale jednodušší
• Dobré pro aplikace vyžadující variabilní rychlost

Tipy pro návrh pro nejlepší výkon

• Velikost správně:Vyberte ventily, které fungují na 20-80% jejich maximálního otevření
• Udržujte olej čistý:Použijte správnou filtraci (standard ISO 4406)
• Zvažte teplotu:Ujistěte se, že ventily fungují ve vašem teplotním rozsahu
• Plán údržby:Nechte prostor pro nastavení a výměnu ventilu

Aplikace v reálném světě

Výrobní zařízení

Injekční formovací stroje

• Pro přesné řízení rychlosti použijte proporcionální ventily
• Více rychlostní fáze pro různé části cyklu
• Šetří energii a zlepšuje kvalitu produktu

Strojní stroje

• Rychlý přístup, pomalý krmení, rychlé návratové cykly
• Ventily ovládané vačkou pro automatické přepínání rychlosti
• Zlepšuje povrch povrchu a životnost nástroje

Mobilní vybavení

Ruce a nakladače

• Sdílení toku mezi více funkcemi
• Systémy snímání zátěže pro účinnost
• Hladké ovládání operátora

Jeřáby a zvedací zařízení

• Ventily držení zatížení zabraňují nekontrolovanému snížení
• Přesná kontrola rychlosti pro bezpečnost
• Schopnost nouzového snížení

Aerospace a obrana

• Lehké servová ventily
• Vysoká spolehlivost v extrémních podmínkách
• Přesná kontrola pro letové povrchy

Výběr správného ventilu: Průvodce krok za krokem

Nejlepší výrobci a výrobky

Přední značky

Bosch Rexroth

• Ventily řady 2frm a 2FRE
• Průmyslový standard pro přesnost
• Vynikající technická podpora

Parker Hannifin

• Série Colorflow s barevnými kódovanými nastaveními
• Široká škála velikostí a možností
• Dobrá dostupnost po celém světě

Hydrát přístavu

• Ventily řady DSJ a SF
• Modulární design pro snadnou integraci
• Vysokotlaké schopnosti

Eaton

• Ventily kazety (řada SICV)
• Návrhy na úsporu prostoru
• Multifunkční schopnosti

Danfoss

• Skupiny proporcionálních ventilů PVG
• Navrženo pro mobilní vybavení
• Přizpůsobitelná řešení

Co hledat při nákupu

• Technické specifikace odpovídají vašim potřebám
• Dobrá technická dokumentace
• Místní služby a podpora
• Rozumné dodací lhůty
• Konkurenční ceny
• Prokázaná spolehlivost ve vašem oboru

Budoucí trendy v technologii řízení toku

Integrace chytrých ventilů a IoT

Moderní ventily jsou chytřejší s:

• Vestavěné senzory pro monitorování
• Bezdrátové komunikační schopnosti
• Prediktivní upozornění na údržbu
• Vzdálené nastavení a monitorování

Pokročilé materiály

Nové materiály vyrábějí ventily:

• Odolnější k opotřebení
• Lepší při extrémních teplotách
• Delší trvalé
• Účinnější

Zaměření na energetickou účinnost

Nové návrhy se zaměřují na:

• Snižování odpadu na energii
• Lepší řízení tepla
• Zlepšené hodnocení účinnosti
• Dodržování životního prostředí

Běžné problémy a řešení

Problém	Řešení
Rychlost se mění s zatížením	Upgradujte na tlak kompenzovaný ventil
Špatná doba odezvy	Zkontrolujte vzduch v systému, zvažte servo ventil
Lov ventilů nebo oscilace	Přidejte tlumení, zkontrolujte tuhost systému
Nadměrná tvorba tepla	Zkontrolujte velikost ventilu, zvažte ovládání obchvatu
Nekonzistentní výkon	Zlepšete filtraci oleje, zkontrolujte opotřebované komponenty

Údržba a odstraňování problémů

Pravidelné úkoly údržby

• Zkontrolujte čistotu oleje- Pravidelně měnit filtry
• Monitorovat provozní teplotu- Udržujte limity výrobce
• Prohlédněte si pro externí úniky- Okamžitě adresa
• Testovací doby odezvy- Porovnejte se základními měřeními
• Kalibrace kontrolních signálů- Zajistěte přesnost v průběhu času

Varovné signály, které je třeba sledovat

• Pomalá reakce
• Nekonzistentní rychlosti
• Neobvyklé zvuky
• Vnější únik
• Nadměrné teplo

Úvahy o nákladech

Počáteční náklady

• Jednoduché ventily škrticí klapky: 50-200 $
• Proporcionální ventily: 300-1 500 $
• Servo ventily: 1 000-5 000 $+

Dlouhodobé náklady

• Úspora energetické účinnosti
• Snížená údržba
• Zlepšená kvalita produktu
• Méně prostojů

Faktory návratnosti investic

• Zlepšení rychlosti výroby
• Konzistence kvality
• Úspory energie
• Snížení údržby

Závěr

Pro kontrolní rychlost v hydraulických systémech jsou nezbytné pro kontrolní rychlost hydraulického toku. Klíčem je výběr správného typu pro vaši aplikaci:

• Jednoduché ventily škrticí klapkyPro základní, levné aplikace
• Tlakové kompenzované ventilypro konzistentní výkon
• Servo ventilyPro nejvyšší potřeby přesnosti

Nezapomeňte, že ventil je jen jedna část vašeho hydraulického systému. Úspěch závisí na správném návrhu systému, správné velikosti, dobré údržbě a výběru kvalitních komponent od renomovaných výrobců.

Náklady na výběr špatného: Co se stane, když se to pokazí

Výběr nesprávného regulačního ventilu toku může vést k vážným problémům a drahým důsledkům:

Problémy s výkonem:

• Nekonzistentní rychlosti- Vaše stroje nebudou fungovat spolehlivě
• Nekvalitní výrobky- Nekonzistentní výrobní procesy
• Bezpečnostní rizika- Nepředvídatelné chování stroje může způsobit nehody

Finanční dopad:

• Energetický odpad- Špatně odpovídající ventily mohou zvýšit spotřebu energie o 15-30%
• Předčasné selhání vybavení- Špatné velikost ventilu způsobuje nadměrné opotřebení na čerpadlech, válcích a motorech
• Produkční zpoždění- Nespolehlivá kontrola hydraulické rychlosti vede k prostojům a zmeškané lhůty
• Náklady na údržbu- Nesprávné ventily vyžadují častější servis a výměnu

Problémy s celou dobu systému:

• Nahromadění tepla- Neefektivní ventily vytvářejí nadměrné teplo, snižují životnost oleje
• Poškození čerpadla- Špatné řízení toku může způsobit kavitaci nebo přehřátí čerpadla
• Neshoda ventilu hydraulického válce- Nesprávné velikosti poškození těsnění a způsobuje vnitřní únik

Ať už stavíte nový stroj nebo upgradujete stávající stroj, porozumění těmto základem vám pomůže udělat správnou volbu a získat nejlepší výkon z vašeho hydraulického systému.

Další zdroje

Podrobnější technické informace najdete:

• Webové stránky výrobce (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Hydraulické symboly Standard
• Hydraulické inženýrské příručky
• Místní hydraulické distributory pro podporu aplikací

Tato příručka poskytuje základ pro porozumění oboustranným ventilům hydraulického toku. Pro konkrétní aplikace se vždy poraďte s hydraulickými inženýry a dodržujte doporučení výrobce.
