Když pracujete s těžkými průmyslovými stroji, je nezbytné porozumět tomu, jak se proud tekutiny pohybuje vaším systémem. V srdci mnoha hydraulických systémů s vysokým průtokem je kritická součást zvaná směrový regulační ventil, konkrétně řada WH od společnosti Bosch Rexroth. Tyto ventily nemusí na první pohled vypadat působivě, ale v továrnách a průmyslových zařízeních po celém světě dělají vážnou těžkou práci.
Proč jsou směrové regulační ventily tak důležité
Představte si směrový regulační ventil jako dopravního policistu pro hydraulickou kapalinu. Jeho hlavním úkolem je rozhodnout, kam kapalina proudí, což přímo řídí, jak se vaše zařízení pohybuje. Ať už spouštíte, zastavujete, zrychlujete nebo měníte směr hydraulického válce, směrový regulační ventil to zajišťuje.
Typ WH konkrétně odkazuje na pilotně ovládané směrové regulační ventily, které využívají hydraulický tlak k řízení hlavního průtoku. Na tom záleží víc, než si možná myslíte. Když máte co do činění s vysokými průtoky a velkými objemy tekutiny, jednoduchý přímo ovládaný ventil prostě nemá dostatek svalů, aby svou práci zvládl. Síly působící na velkou cívku ventilu jsou obrovské, a proto je pilotní provoz nezbytný.
Bosch Rexroth zkonstruoval svou řadu WH tak, aby zvládla přesně tyto náročné situace. Tyto ventily mohou řídit tlaky až 350 barů a průtoky dosahující 1100 litrů za minutu. Abychom to uvedli do perspektivy, mluvíme o přesunu dostatečného množství hydraulické kapaliny pro pohon masivních průmyslových lisů, těžkých lisovacích zařízení a velkých systémů pro manipulaci s materiálem.
Jak směrové regulační ventily řady WH skutečně fungují
Krása rozváděče WH spočívá v jeho dvoustupňovém provedení. Namísto pokusu o přímý pohyb velké, těžké cívky, systém používá malý pilotní ventil k ovládání mnohem většího hlavního ventilu. Je to zesílení výkonu v akci.
Zde je návod, jak to funguje v praxi. Pilotní stupeň používá malé množství hydraulického tlaku k posunutí malé cívky ventilu. To vytváří tlakový rozdíl, který působí na konce mnohem větší hlavní cívky. Tento tlakový rozdíl generuje dostatečnou sílu k překonání sil kapaliny a tření, což umožňuje hlavní šoupátko posunout polohu a přesměrovat plný průtok systémem.
Označení WH vám říká, že se jedná o čistě hydraulické řízení pilota. Všechny řídicí signály pocházejí ze zdrojů hydraulického tlaku, nikoli z elektrických solenoidů. Díky tomu jsou ventily WH zvláště cenné v prostředích, kde mohou být elektrické systémy problematické, jako jsou aplikace pod vodou, extrémní teploty nebo výbušné atmosféry.
Uvnitř těla ventilu najdete precizně obrobený otvor, kde se cívka z tvrzené oceli posouvá tam a zpět. Cívka má pečlivě navržené plochy a drážky, které jsou zarovnány s porty v těle ventilu. Jak se cívka pohybuje, otevírá a zavírá tyto průtokové cesty a směruje kapalinu do různých ovladačů nebo zpět do nádrže.
Různé konfigurace pro různé potřeby
Směrové regulační ventily se dodávají v různých konfiguracích a porozumění terminologii pomáhá při výběru správného ventilu. Čísla, která vidíte v popisu ventilů, odkazují na počet portů a pozic.
Čtyřcestný třípolohový ventil (označovaný jako 4/3) má čtyři kapalinové přípojky a tři různé provozní polohy. Čtyři porty obvykle zahrnují napájení čerpadla, návrat nádrže a dva pracovní porty, které se připojují k vašemu pohonu. Tyto tři polohy obvykle zahrnují dvě aktivní polohy pro pohyb válce nebo motoru v obou směrech plus středovou polohu.
Tato středová pozice je důležitější, než si mnoho lidí uvědomuje. V konfiguraci s uzavřeným středem se veškerý průtok zastaví, když se ventil vrátí do středu. To funguje dobře u čerpadel s pevným objemem a když potřebujete přesné držení polohy. Otevřený střed umožňuje, aby se průtok čerpadla vrátil do nádrže v neutrální poloze, což snižuje tvorbu tepla, ale potenciálně umožňuje, aby se váš pohon při zatížení pohyboval. Konfigurace s tandemovým středem nabízí střední cestu, vybíjení čerpadla a blokování portů pohonu.
Řada WH nabízí všechny tyto středové podmínky a další. Můžete si objednat ventily s pružinovým centrováním, kdy pružiny tlačí cívku zpět do neutrálu, nebo tlakové centrování, kde hydraulický tlak udržuje cívku vystředěnou. Některé aplikace vyžadují konfigurace odsazení pružiny nebo hydraulické západky, které drží cívku v jakékoli poloze, do které byl naposledy přikázán.
Technické specifikace, na kterých záleží
Když porovnáváte směrové ventily, určité specifikace vám říkají, co ventil ve vašem systému skutečně dokáže. Řada WH pokrývá jmenovité velikosti od NG10 do NG32. Tato jmenovitá velikost přímo souvisí s tím, jaký průtok ventil zvládne.
Ventil NG10 zvládne 200 až 300 litrů za minutu, což vyhovuje středně velkým strojům. Přejděte na NG32 a díváte se na maximální kapacitu průtoku 1100 litrů za minutu. Tato větší velikost je to, co byste specifikovali pro největší průmyslové lisy nebo vysokorychlostní výrobní zařízení.
Maximální pracovní tlak 350 barů řadí ventily WH do vysoce výkonné kategorie. Mnoho průmyslových systémů pracuje při 200 až 250 barech, takže extra tlaková kapacita poskytuje bezpečnostní rezervu a umožňuje ventilu pracovat v nejnáročnějších okruzích.
Všechny rozváděče WH se montují podle norem ISO 4401. Tato mezinárodní norma přesně definuje, kde jsou umístěny porty a jak je opracován montážní povrch. Proč na tom záleží? Protože to znamená, že můžete potenciálně vyměnit ventil Bosch Rexroth za ekvivalent Parker nebo Eaton, aniž byste museli měnit potrubí nebo potrubí. Tato standardizace šetří obrovské množství času a peněz při navrhování a údržbě systému.
Ventily pracují s minerálními oleji nebo hydraulickými kapalinami na bázi fosfátových esterů v teplotním rozsahu od záporných 30 do kladných 80 stupňů Celsia. Toto široké provozní okno pokrývá většinu průmyslových prostředí, aniž by vyžadovalo speciální teplotní kompenzaci.
Aplikace v reálném světě, kde WH Valves Excel
Vejděte do jakéhokoli těžkého výrobního závodu a pravděpodobně tam najdete směrové ventily řady WH. Ocelárny je používají k řízení masivních tvářecích lisů. Vstřikovací lisy na ně spoléhají u vysoce silových upínacích systémů, které drží formy uzavřené pod extrémním tlakem.
Velké obráběcí stroje představují další běžné použití. Když CNC obráběcí centrum potřebuje rychle umístit těžký stůl nebo upnout obrobek, směrový regulační ventil WH poskytuje rozhodující a výkonné požadované spínání. Schopnost ventilu zvládat vysoké průtoky znamená, že tyto pohyby probíhají rychle, což zkracuje dobu cyklu a zvyšuje produktivitu.
Zařízení pro manipulaci s materiálem, jako jsou hydraulické výtahy a zvedací plošiny, také těží z technologie WH. Tyto aplikace vyžadují spolehlivost nad téměř vše ostatní a jednoduchá, robustní konstrukce pilotně ovládaného směrového regulačního ventilu přesně to zajišťuje.
To, co dělá ventily WH zvláště vhodnými pro tyto aplikace, je jejich tolerance pro méně než dokonalé provozní podmínky. Průmyslové hydraulické systémy často nedokážou udržet ultračisté podmínky kapaliny, které vyžadují sofistikovanější proporcionální ventily. Ventily WH pracují spolehlivě s čistotou hydraulické kapaliny kolem ISO 4406 20/18/15, zatímco proporcionální ventily mohou potřebovat 19/16/13 nebo lepší. Tento rozdíl v požadavcích na filtraci se přímo promítá do nižších provozních nákladů a delších servisních intervalů.
Porovnání ventilů WH s konkurencí
Trh průmyslových směrových regulačních ventilů zahrnuje kromě společnosti Bosch Rexroth několik významných hráčů. Divize Vickers společnosti Eaton nabízí řadu DG3V-10 pro hydraulický pilotní provoz a DG5V-10 pro elektromagnetický pilotní provoz. Tyto přímo konkurují ventilům WH a WEH a nabízejí podobné průtokové kapacity a tlakové jmenovité hodnoty.
Parker Hannifin vyrábí velké pilotně ovládané ventily v řadě D81VW a širší řadě D. Stejně jako ostatní i tyto ventily splňují montážní normy ISO 4401 a poskytují srovnatelný výkon.
Zajímavé na tomto konkurenčním prostředí je, jak podobné se staly špičkové specifikace. Všichni tři hlavní výrobci nabízejí ventily dimenzované na tlak 350 barů a průtok 1100 litrů za minutu. Všechny dodržují stejné montážní standardy. Tato konvergence odráží požadavky trhu na zaměnitelnost a vytvořila situaci, kdy konkurence probíhá spíše na sekundárních faktorech, jako je dodací lhůta, technická podpora a specifické možnosti konfigurace, spíše než na čistě výkonnostní limity.

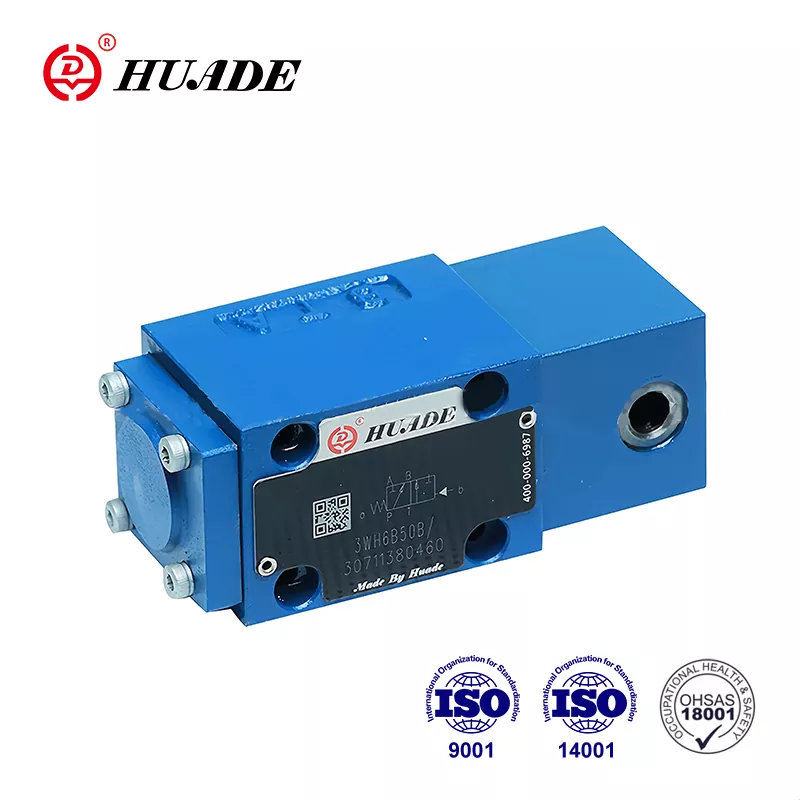

Asijští výrobci také vstoupili na trh s ventily kompatibilními s normou ISO 4401. Společnosti jako Huade a Shanghai Lixin nabízejí produkty kompatibilní s WH za konkurenceschopné ceny, zvláště atraktivní pro kupující v rychle industrializovaných regionech. I když tyto alternativy nemusí mít stejné uznání značky, řídí se stejnými základními konstrukčními principy a montážními standardy.
Úvahy o údržbě a běžné problémy
Významnou výhodou směrových ventilů řady WH je jejich relativně jednoduchý profil údržby. Na rozdíl od sofistikovaných proporcionálních ventilů s jejich úzkými tolerancemi a složitými systémy zpětné vazby jsou tradiční pilotně ovládané ventily docela shovívavé.
Nejběžnějším způsobem poruchy je zasekávání cívky, obvykle způsobené znečištěním hydraulické kapaliny. Drobné částice se mohou hromadit v malých mezerách mezi cívkou a vývrtem, což brání hladkému pohybu. Pravidelné výměny kapalin a adekvátní filtrace předcházejí většině těchto problémů.
Vnitřní netěsnost se časem vyvíjí, protože normální opotřebení zvětšuje vůli mezi cívkou a vývrtem. To se projevuje nižšími otáčkami pohonu, sníženou silou a zvýšeným vývinem tepla. Když se vnitřní netěsnost stane nadměrnou, jediným skutečným řešením je výměna ventilu. Náklady na přestavbu obvykle u většiny velikostí převyšují náklady na nový ventil.
Vnější únik z těsnění nebo spojů armatur je obvykle snazší řešit. Mnoho těsnění lze vyměnit bez speciálních nástrojů. Pokud je však poškozena samotná cívka v oblasti těsnění, je nutná výměna.
U ventilů WH si zvláštní pozornost zasluhuje pilotní napájecí tlak. Vzhledem k tomu, že řídicí okruh řídí polohu hlavní šoupátka, jakékoli problémy s řídicím tlakem přímo ovlivňují funkci ventilu. Bez ohledu na to, zda použijete interní pilotní napájení z hlavního čerpadla nebo externí pilotní napájení ze samostatného zdroje, tento tlak musí zůstat stabilní a dostatečný pro spolehlivé řazení.
Počáteční náklady na kvalitní směrový regulační ventil se mohou zdát značné. Sestavy Bosch Rexroth střední třídy mohou stát kolem 450 dolarů, přičemž větší nebo složitější konfigurace jsou dražší. Celkové náklady na vlastnictví však do značné míry závisí na spolehlivosti a životnosti. Ventily WH si vydělají roky spolehlivého provozu s minimální pozorností.
Budoucnost technologie směrového řízení
Průmysl hydraulických ventilů nestojí na místě. Krajinu přetvářejí dva hlavní trendy, i když ani jeden z nich dosud neudělal ventily ve stylu WH zastaralými.
Proporcionální směrové regulační ventily nabízejí plynulou regulaci průtoku spíše než jednoduché zapínání a vypínání. Změnou vstupního signálu můžete přesně ovládat rychlost a sílu pohonu. To přináší významné výhody pro aplikace vyžadující plynulý pohyb nebo přesné polohování. Proporcionální ventily však vyžadují mnohem čistší hydraulickou kapalinu, vyžadují pravidelnou kalibraci a obecně jsou dražší na nákup a údržbu.
Digitální hydraulika představuje zásadnější posun v přístupu. Namísto použití analogových ventilů, jako je řada WH nebo proporcionální ventily, digitální hydraulické systémy používají pole rychle spínacích ventilů on-off. Rychlým pulzováním těchto ventilů může systém dosáhnout přesného ovládání, které konkuruje nebo předčí proporcionální ventily, při zachování jednoduchosti a robustnosti komponentů on-off.
Digitální hydraulika slibuje velké úspory energie tím, že eliminuje mnoho ztrát při škrcení, které jsou vlastní tradičním systémům. Technologie také poskytuje vestavěnou redundanci, protože několik malých ventilů může kompenzovat, pokud jeden selže. Výrobní náklady by mohly výrazně klesnout, jakmile se objemy zvýší, protože digitální ventily jsou jednodušší na výrobu než přesné proporcionální ventily.
Navzdory těmto pokrokům si tradiční směrové ventily WH zachovávají důležité výhody. Vyžadují méně sofistikovanou řídicí elektroniku, lépe snášejí znečištění než proporcionální ventily a bezproblémově se integrují do stávajících systémů postavených na standardech ISO 4401. Pro aplikace, které vyžadují robustní spínání s vysokým průtokem bez nepřetržitého řízení, zůstávají ventily WH nejhospodárnějším řešením.
Bosch Rexroth si uvědomuje tyto konkurenční tlaky a vyvinul svou strategii Connected Hydraulics. Tento přístup přidává senzory a digitální rozhraní k tradičním hydraulickým komponentám a přináší je do prostředí Průmyslu 4.0, aniž by vyžadoval kompletní přepracování systému. Ventil WH s integrovanými tlakovými senzory a monitorováním polohy může poskytnout cenná data pro prediktivní údržbu a přitom stále vykonávat svou základní spínací funkci.
Výběr správného ventilu
Volba mezi tradičním směrovým regulačním ventilem WH a novějšími technologiemi závisí na požadavcích vaší konkrétní aplikace. Pro nové systémy vyžadující přesné řízení rychlosti nebo složité profily pohybu mají proporcionální ventily nebo digitální hydrauliku smysl i přes jejich vyšší náklady a nároky na údržbu.
Pro náhradní díly ve stávajících systémech představují ventily WH obvykle nejpraktičtější volbu. Spadají do standardních montážních vzorů ISO 4401, pracují se stávajícími pilotními obvody a poskytují osvědčenou spolehlivost. Zaměřte svůj výběr dodavatele na společnosti nabízející dobrou technickou podporu a specifické možnosti konfigurace, které potřebujete, jako jsou nastavitelné spínací časy nebo centrování tlaku.
Pokud je obtížné nebo nemožné dosáhnout kontroly znečištění, tradiční pilotně ovládané směrové ventily jasně překonávají proporcionální alternativy. Průmyslová odvětví jako těžba, lesnictví a demolice často spadají do této kategorie. Větší vnitřní vůle a jednodušší konstrukce ventilu WH tolerují podmínky, které by sofistikovanější ovládání rychle zničily.
Klíčem je přizpůsobení technologie ventilů skutečným potřebám systému spíše než automatický výběr nejnovější možnosti. Rozváděče řady WH zůstávají ve výrobě po celá desetiletí, protože efektivně řeší skutečné problémy. Budou nadále sloužit průmyslovým systémům, dokud budou existovat aplikace, které oceňují jednoduchost, robustnost a vysokou průtokovou kapacitu před spojitým variabilním řízením.
Pochopení toho, jak tyto ventily fungují, co dělají dobře a kde mohou lépe sloužit alternativy, vám pomůže činit informovaná rozhodnutí pro vaše konkrétní hydraulické systémy. Ať už provádíte údržbu stávajícího zařízení nebo navrhujete nové instalace, směrový regulační ventil WH si zaslouží pozornost jako osvědčené a spolehlivé řešení pro vysoce výkonné aplikace řízení kapalin.
