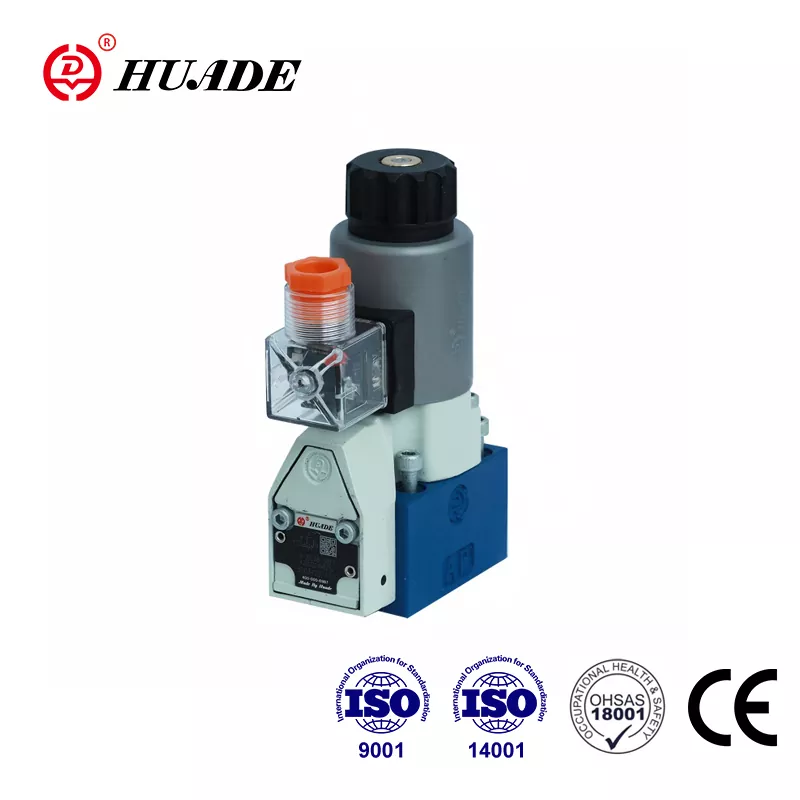

Pokud jde o hydraulické systémy, které vyžadují absolutní spolehlivost, talířový rozváděč M-SEW 6 od společnosti Bosch Rexroth vyniká jako vážný uchazeč. Tento ventil řeší problém, se kterým si tradiční šoupátkové ventily prostě neporadí: úplná izolace bez úniku pod vysokým tlakem. Pokud pracujete s hydraulickými systémy, kde záleží i na nepatrných netěsnostech, pochopení toho, čím se M-SEW 6 liší, vám může ušetřit značné bolesti hlavy na silnici.
Čím se talířový ventil liší
Talířový rozváděč M-SEW 6 využívá zásadně odlišný přístup než většina hydraulických ventilů, se kterými se můžete setkat. Namísto kluzných kovových částí, které vytvářejí těsnění díky úzkým tolerancím, používá tento ventil tvrzenou kuličku nebo kužel, který fyzicky blokuje průtok tím, že dosedá na přesně opracovaný povrch. Představte si to jako uzávěr láhve versus posuvné dveře. Uzávěr láhve vytváří při stlačení úplné těsnění, zatímco posuvné dveře mají vždy určitou mezeru, bez ohledu na to, jak pevně sedí.
Tato volba designu je v reálných aplikacích nesmírně důležitá. Tradiční šoupátkové ventily vždy do určité míry vnitřně prosakují. Čím těsnější jsou tolerance, tím méně unikají, ale netěsnost nikdy neklesne na nulu. Talířový rozváděč M-SEW 6 tento problém zcela eliminuje díky své sedlové konstrukci. Když talířový prvek přitlačí na své sedlo, průtok se úplně zastaví.
Tlakové schopnosti, které to odlišují
Talířový směrový ventil M-SEW 6 zvládá tlaky až 630 barů, což znamená zhruba 9 150 psi. Pro kontext, většina standardních ventilů velikosti D03 má maximální tlak kolem 350 barů. Toto téměř zdvojnásobené hodnocení tlaku není jen číslo v technickém listu. Představuje základní inženýrský závazek ke strukturální integritě, který ovlivňuje vše od tloušťky krytu až po montážní požadavky.
Provoz při 630 barech vytváří obrovské síly, které se snaží oddělit ventil od jeho montážního povrchu. Typická oblast připojení ventilu D03 zažívá při tomto tlaku více než 4 000 liber separační síly. Talířový rozváděč M-SEW 6 to zvládá prostřednictvím specifických montážních požadavků, které je třeba přesně dodržet. Montážní povrch potřebuje rovinnost v rozmezí 0,01 mm na 100 mm a drsnost povrchu Rz 0,8. Upevňovací šrouby M5x45 třídy 10,9 musí být utaženy přesně na 8,9 Nm.
Jak M-SEW 6 vlastně funguje
Talířový rozváděč M-SEW 6 je ovládán přímým elektromagnetickým ovládáním. Když cívku nabudíte, generuje magnetickou sílu, která vytáhne talířový prvek z jeho sedla a umožní tok. Když je deaktivován, vratná pružina a systémový tlak přirazí talíř zpět na jeho sedlo a okamžitě zablokují průtok. To dává talířovému rozváděči M-SEW 6 pozoruhodně rychlé spínací časy, zejména při zavírání.
Rychlosti přepínání vyprávějí důležitý příběh. Při provozu na čistě 24V DC se ventil nabudí za 25 až 40 milisekund a deaktivuje za pouhých 10 až 15 milisekund. Tato doba deaktivace je výjimečně rychlá ve srovnání s šoupátkovými ventily, což je v bezpečnostních aplikacích nesmírně důležité. Pokud se něco pokazí a potřebujete okamžitě zastavit tok, tyto milisekundy navíc mohou být kritické.
Pokud však talířový rozváděč M-SEW 6 poháníte na střídavé napětí přes usměrňovač, výkon se výrazně změní. Doba deaktivace se prodlouží na 35 až 55 milisekund, protože obvod usměrňovače má filtrační kondenzátory, které zpomalují úbytek proudu v cívce. Tato třikrát až čtyřikrát pomalejší odezva může být přijatelná pro některé aplikace, ale u systémů nouzového vypnutí poskytuje přímý provoz DC jasně lepší výkon.
Možnosti konfigurace a co znamenají
Talířový rozváděč M-SEW 6 se dodává v několika funkčních konfiguracích. Nejběžnější jsou 3/2-cestné verze se symboly U a C. Symbol U představuje normálně otevřenou konfiguraci, kde se port P připojuje k portu A, když ventil není pod napětím. Symbol C představuje normálně zavřeno, kde P až A jsou blokovány, když nejsou pod napětím. Tyto 3/2 konfigurace jsou místem, kde talířové ventily skutečně září, protože dokážou udržet dokonalou izolaci s jednoduchou geometrií.
Ventil se také dodává ve 4/2-cestných konfiguracích se symboly D a Y, i když ty jsou poněkud méně běžné. Vytváření 4/2 funkce s talířovými prvky je mechanicky složitější, protože potřebujete zachovat izolaci bez úniku na více portech současně. Konstrukční kompromisy se stávají náročnější, a proto Rexroth zdůrazňuje 3/2 verze, kde talířový rozváděč M-SEW 6 může poskytnout svou maximální spolehlivost a tlakovou kapacitu.
Maximální průtok je 25 litrů za minutu. To se může zdát nízké ve srovnání s některými šoupátkovými ventily, ale ve skutečnosti je to rozumné pro přímo ovládaný talířový ventil velikosti D03. Solenoid musí překonat jak sílu pružiny, tak tlakovou sílu působící na talířový prvek. Zvýšení průtokové kapacity by vyžadovalo větší plochu talířku, což by vyžadovalo neprakticky velký solenoid pro přímý provoz.
Vysvětlení struktury kódu pro objednávání
Talířový rozváděč M-SEW 6 používá 16-polohový objednací kód, který specifikuje každý technický detail. Pochopení tohoto kódu vám pomůže získat přesně ten ventil, který potřebujete. Pozice 01 specifikuje typ kapaliny, což je M pro minerální olej. Pozice 02 označuje, zda se jedná o 2cestný, 3cestný nebo 4cestný ventil. Pozice 03 je SEW, což potvrzuje, že se jedná o přímo ovládaný ventil talířového typu.
Pozice 04 potvrzuje velikost jako 6, což odpovídá standardu NG6 nebo D03. Pozice 05 je váš výběr symbolu jako U nebo C. Pozice 07 specifikuje jmenovitý tlak, buď 420 nebo 630 barů. Pozice 09 zpracovává napětí, přičemž G24 je standardních 24V DC. Volby jako G96 a G110 indikují provoz na 110V nebo 120V AC prostřednictvím usměrnění.
Pozice 12 se stává důležitou, pokud potřebujete sledování polohy. Talířový rozváděč M-SEW 6 může být vybaven indukčními snímači (QMAG24 nebo QMBG24), které potvrzují aktuální polohu ventilu. Tyto možnosti monitorování však fungují pouze s verzí 420 barů. Silnější pouzdro potřebné pro provoz 630 barů neponechává prostor pro standardní montážní uspořádání snímače.
Pozice 13 vám umožňuje přidat vložky škrticí klapky nebo zpětného ventilu. Škrticí vložky označené B12 až B22 omezují průtok v různé míře. Při provozu talířového rozváděče M-SEW 6 při maximálním tlaku a průtoku mohou tyto vložky zabránit vodnímu rázu a kavitaci během spínání. Pozice 14 specifikuje materiál těsnění, buď standardní NBR nebo FKM (označený příponou V) pro kompatibilitu se speciálními kapalinami.
Úvahy o kompatibilitě kapalin
Talířový rozváděč M-SEW 6 pracuje se standardními minerálními oleji splňujícími specifikace DIN 51524. Zvládá také různé biologicky odbouratelné a ohnivzdorné kapaliny včetně typů HEES, HEPG, HETG, HFDR a HFDU. Výběr materiálu těsnění se zde stává kritickým. Standardní těsnění NBR dobře fungují s minerálním olejem a fungují od -30 °C do +80 °C. Pokud používáte určité syntetické estery nebo polyglykolové kapaliny, musíte specifikovat těsnění FKM s příponou V. Těsnění FKM mají o něco užší teplotní rozsah -20°C až +80°C, ale poskytují potřebnou chemickou odolnost.
Nesprávný výběr těsnění způsobuje rychlou degradaci. Těsnění NBR v určitých syntetických kapalinách nabobtnají a selžou, zatímco těsnění FKM mohou ztvrdnout a prasknout, pokud se použijí mimo jejich teplotní rozsah. Dokumentace talířového rozváděče M-SEW 6 jasně specifikuje, které těsnění pracuje s kterou kapalinou, a striktní dodržování těchto pokynů není volitelné.
Požadavky na instalaci, které nemůžete ignorovat
Správná montáž talířového rozváděče M-SEW 6 určuje, zda funguje správně, nebo zda pod tlakem uniká. Ventil se montuje na rozdělovač D03/NG6 nebo pomocnou desku pomocí čtyř šroubů M5x45. Tyto šrouby musí mít pevnost 10,9 a utaženy přesně na 8,9 Nm. Nedostatečné utažení umožňuje oddělit pouzdro od montážního povrchu pod tlakem. Nadměrné utahování může deformovat montážní povrch a vytvářet koncentrace napětí, které vedou k selhání těsnění.
Důležité jsou také O-kroužky na portech. Port P používá O-kroužek 10 x 2 mm, zatímco porty A a B používají O-kroužky 9,25 x 1,78 mm. Nejedná se o libovolné velikosti. Jsou přizpůsobeny rozměrům drážky a očekávanému tlakovému zatížení. Použití nesprávných O-kroužků nebo poškozených O-kroužků zaručuje netěsnost, která maří celý účel volby talířového rozváděče M-SEW 6.
Cívka elektromagnetu se připevňuje pomocí pojistné matice utažené momentem 4 Nm. To se může zdát méně důležité než hlavní montážní šrouby, ale uvolněná montáž solenoidu způsobuje problémy s vyrovnáním, které zvětšuje magnetickou mezeru, snižuje sílu a potenciálně zabraňuje úplnému pohybu talířku. Může se zdát, že ventil funguje, ale není zcela otevřený nebo uzavřený, což způsobuje omezení průtoku nebo neúplné utěsnění.
Výhody údržby vestavěné do designu
Jedním chytrým aspektem talířového směrového ventilu M-SEW 6 je odnímatelná a otočná konstrukce cívky. Cívku elektromagnetu lze vyjmout a vyměnit, aniž by se narušilo hydraulické pouzdro obsahující tlak. To znamená, že můžete provádět elektrickou údržbu bez odtlakování celého hydraulického systému. Ve vysokotlakých systémech je odtlakování a opětovné natlakování časově náročné a potenciálně riskantní. Možnost vyměnit vadnou cívku bez dotyku hydraulického okruhu výrazně snižuje prostoje.
Cívka se otáčí o 90 stupňů, což pomáhá s vedením kabelů v těsných rozdělovacích blocích. Elektrické připojení můžete nasměrovat tak, aby nedocházelo k rušení sousedních součástí. Tato flexibilita usnadňuje integraci talířového rozváděče M-SEW 6 do složitých sestav s omezeným prostorem.
Samotná konstrukce talířového ventilu vyžaduje méně údržby než šoupátkové ventily. Nejsou zde přesně opracované kluzné plochy, které se postupně opotřebovávají a zvyšují netěsnost. Talíř buď těsní, nebo netěsní. Dokud kontaminace nepoškodí dosedací plochy, ventil si zachovává svůj výkon s nulovou netěsností v podstatě neomezeně dlouho.
Kde tento ventil dává největší smysl
Talířový rozváděč M-SEW 6 vyniká v aplikacích, kde musí být břemena držena bez posunu po delší dobu. Hydraulické upínací systémy v obráběcích strojích představují perfektní případ použití. Jakmile se upínač uzavře na obrobku, musí zůstat upnutý s nulovou tlakovou ztrátou během obrábění. I malá netěsnost by umožnila pomalé uvolnění svěrky, což by mohlo způsobit posun obrobku během řezání.
Dalším přirozeným řešením je izolace akumulátoru. Když nabíjíte akumulátor a pak jej potřebujete izolovat od zbytku okruhu, netěsnící izolační ventil postupně vypouští tlak z akumulátoru. Talířový rozváděč M-SEW 6 udržuje tento tlak neomezeně dlouho. Obrovským přínosem jsou také bezpečnostní obvody. Pokud bezpečnostní systém závisí na zabránění průtoku, když je bez napětí, vnitřní únik přes šoupátkový ventil by mohl umožnit nezamýšlený pohyb, i když je řídicí signál vypnutý.
Testovací systémy, které potřebují udržovat tlak pro detekci netěsností, vyžadují izolační ventily s nulovým únikem. Vysokotlaké tvářecí a kovací lisy pracují při tlacích, u kterých je hodnota 630 barů u M-SEW 6 cenná. Podmořské hydraulické systémy čelí vysokým tlakům a vysokým požadavkům na spolehlivost, kde těsná konstrukce talířového směrového ventilu M-SEW 6 poskytuje kritické bezpečnostní rezervy.
Porovnání s konkurenčními opcemi
Řada D1SE společnosti Parker Hannifin představuje nejbližší přímou konkurenci k talířovému rozváděči M-SEW 6 ve velikostní řadě D03. D1SE zvládá tlaky až 350 barů a průtoky až 20 litrů za minutu. Využívá podobnou filozofii poppet designu s kuželovými sedacími prvky. Spínací časy jsou pomalejší, přibližně 50 ms pro napájení a 60 ms pro deaktivaci při DC provozu.
Rozdíl tlaku mezi 350 bar a 630 bar odhaluje různé tržní strategie. Parker zaměřuje D1SE na širší trh aplikací, které vyžadují těsnou izolaci při běžných průmyslových tlacích. Rexroth umísťuje talířový ventil M-SEW 6 do prémiového segmentu, kde extrémní tlak ospravedlňuje vyšší náklady. Aplikace, které skutečně potřebují kapacitu 630 barů, mají omezené alternativy, což dává společnosti Rexroth v tomto výklenku silnou pozici.
Rychlejší spínací časy M-SEW 6, zejména 10-15 ms doba deaktivace, poskytují hmatatelnou bezpečnostní výhodu ve scénářích nouzového vypnutí. Rozdíl 45 ms mezi M-SEW 6 a D1SE může určit, zda se stroj zastaví dříve, než způsobí škodu nebo zranění. Pro aplikace kritické z hlediska bezpečnosti nejsou rychlejší doby odezvy jen příjemné funkce, jsou to základní požadavky.
Pochopení kompromisů
Volba talířového rozváděče M-SEW 6 znamená akceptovat určitá omezení. Průtok 25 litrů za minutu nevyhovuje aplikacím vyžadujícím vysoké průtoky. Nerovnováha tlaku, která je vlastní konstrukci talířku, znamená, že solenoid pracuje silněji na otevření ventilu proti tlaku systému. Přímo ovládané talířové ventily dosahují praktických limitů kolem rozsahů průtoku a tlaku, kterých dosahuje M-SEW 6. Výrazně větší by vyžadoval pilotní provoz, což zvyšuje složitost a náklady.
Požadavky na přesnost montáže jsou přísnější než u typických šoupátkových ventilů. Talířový rozváděč M-SEW 6 nemůžete přišroubovat na hrubě obrobený povrch a očekávat, že bude těsnit při 630 barech. Rozdělovač nebo pomocná deska potřebuje řádné opracování, aby splňovala specifikace rovinnosti a povrchové úpravy. To zvyšuje náklady na celý systém, ale poskytuje výkon s nulovou netěsností, který ospravedlňuje volbu talířového ventilu v první řadě.
Omezení monitorování polohy u verze 630 bar je důležité v aplikacích vyžadujících ověření funkční bezpečnosti. Pokud vaše bezpečnostní analýza určí, že potřebujete zpětnou vazbu polohy k prokázání uzavření ventilu, musíte přijmout limit tlaku 420 barů. To představuje zásadní technický kompromis, kdy se společnost Rexroth rozhodla neohrozit strukturální integritu potřebnou pro 630 bar, aby bylo možné umístit senzory.
Správná volba pro vaši aplikaci
Pokud vaše aplikace absolutně vyžaduje nulovou vnitřní netěsnost, patří talířový rozváděč M-SEW 6 do vašeho užšího výběru. Pokud potřebujete udržet tlak nad 400 barů, vaše možnosti se značně zužují a M-SEW 6 se stává jednou z mála schůdných možností ve velikosti D03. Pokud je z hlediska bezpečnosti důležitá rychlá odezva na odpojení, spínací doba 10-15 ms poskytuje skutečné výhody. Pokud pracujete s biologicky odbouratelnými nebo ohnivzdornými kapalinami, možnost těsnění FKM zajišťuje kompatibilitu, kterou některé konkurenční ventily nenabízejí.
Naopak, pokud potřebujete vysoké průtoky nad 30 litrů za minutu, talířový směrový ventil M-SEW 6 nebude fungovat. Pokud vaše aplikace zahrnuje časté cyklování při maximálním průtoku a tlaku, měli byste pečlivě zhodnotit, zda ventil zůstává v rámci svých výkonových limitů, nebo zda pro zvládnutí podmínek potřebujete škrticí vložky. Pokud potřebujete 4/2 funkcionalitu se složitými požadavky na přepínání, může být šoupátkový ventil ve skutečnosti jednodušší i přes jeho netěsnost.
Výpočet celkových nákladů na vlastnictví upřednostňuje talířový rozváděč M-SEW 6 v aplikacích, kde jsou prostoje drahé. Dlouhá životnost, minimální opotřebení a snadná výměna cívky snižují náklady na údržbu a prostoje systému. Počáteční nákupní cena je vyšší než u standardních šoupátkových ventilů, ale v kritických aplikacích, kde záleží na spolehlivosti, se tyto prémiové náklady rychle amortizují.
Technická dokumentace a podpora
Bosch Rexroth poskytuje komplexní technickou dokumentaci pro talířový rozváděč M-SEW 6 včetně CAD modelů v různých formátech, plné rozměrové výkresy a podrobné výkonové křivky. Dokumentace jasně specifikuje všechny požadavky na instalaci, specifikace O-kroužků, hodnoty točivého momentu a informace o kompatibilitě kapalin. Přesné dodržování těchto specifikací je rozhodující pro dosažení jmenovitého výkonu.
Ventil odpovídá montážním normám ISO 4401-03-02-0-05 a DIN 24340 Form A, což zajišťuje kompatibilitu s průmyslovými standardními rozdělovači a připojovacími deskami. Tato standardizace snižuje riziko integrace a činí z talířového směrového ventilu M-SEW 6 přímou náhradu za jiné ventily D03 při modernizaci systému pro lepší výkonnost při úniku.
Závěrečné úvahy
Talířový rozváděč Bosch Rexroth M-SEW 6 představuje specializované řešení pro náročné aplikace. Nesnaží se být vše pro všechny aplikace. Místo toho se zaměřuje na výjimečně dobře odvedenou jednu práci: zajištění izolace bez úniků při tlacích až 630 barů ve standardizovaném balení D03. Konstrukce, která to umožňuje, vyžaduje pozornost věnovanou detailům během instalace a aplikace, ale poskytuje výkon, kterému se konvenční šoupátkové ventily prostě nemohou rovnat.
Technikům pracujícím na obvodech pro přidržování zátěže, bezpečnostních systémech nebo vysokotlakých aplikacích pomůže pochopení toho, co talířový směrový ventil M-SEW 6 nabízí, provést informovaný výběr komponent. Schopnosti ventilu jsou v souladu se specifickými požadavky tam, kde nejvíce záleží na jeho silných stránkách. Výběr pro správnou aplikaci poskytuje spolehlivý výkon bez úniků, což ospravedlňuje jeho prvotřídní postavení na trhu.
