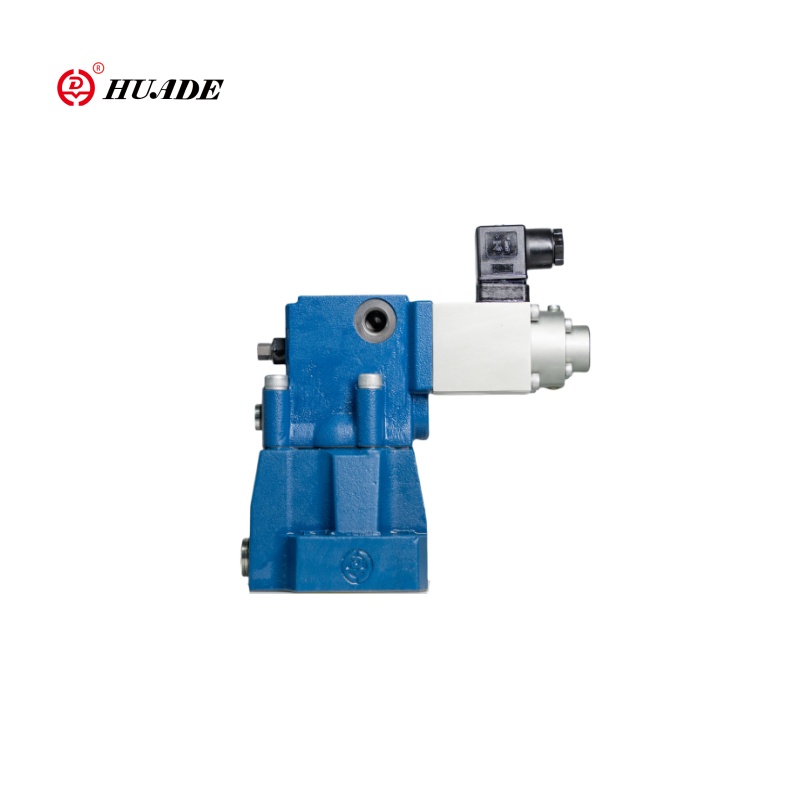

Elektromagnetický proporcionální ventil snižující tlak, který může postupně snížit tlak v určitém obvodu na základě elektrického signálu, má pilotně ovládanou elektromagnetický proporcionální proporcionální tlak. Navíc je tento proporcionální tlak redukující ventil Drem vybaven zařízením pro ochranu maximálního tlaku, což zajišťuje, že systém je chráněn před poškozením způsobeným neočekávaným vysokým tlakem.
| Hydraulické | ||
| Tlak max.setting (MPA) | Porty A a B | 31.5 |
| Port y | přejít do nádrže. Žádný tlak | |
| Tlak max.seteting, pro portu A (MPA) | Stejné jako hodnocení tlaku | |
| Min.Setating tlak. Por Port A (MPA) | Být spojeni s „Q“. (Viz křivky) | |
| Linearita (%) | ± 3,5 | |
| Opakovatelnost (%) | <± 2 | |
| Hystereze | S toulením ± 2,5% pmax. Bez touly ± 4,5% PMAX | |
| Tekutiny | Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM) | |
| Rozsah viskozity (mm2/S) | 2,8 až380 | |
| Rozsah teploty tekutin (℃) | -20 až +70 | |
| Elektrický | ||
| Napětí | DC | |
| Min.Control Current (A) | 0.1 | |
| Max.control proud (a) | 0.8 | |
| Odpor cívek (Ω) | Starý ventil při 20 ℃ je 19,5, maximální ventil je 28,8 | |
| Povinnost | nepřetržité | |
| Teplota max. -kondice (℃) | 50 | |
| Izolace DIN 40 050 | IP65 | |
| Přidružený zesilovač | Plug-in Connecter | |
| Elektrické aplikaci | VT_2000: 40 (společně poskytujte) | |
Funkce:
▶ Volitelné max.spressure Ochrana
▶ Volitelný kontrolní ventil mezi A a B
▶ ventil používaný pro snížení pracovního tlaku
▶ pro montáž podložky
▶ Ventil a elektronika z jednoho scurce
Aplikace:
Proporcionální tlak snižující ventil Drem je široce používán ve více průmyslových odvětvích, jako je ropný průmysl, chemický průmysl, výroba strojů, letecký průmysl, stroje a světelný průmysl, stavbu lodí a těžba, díky své vysoké přesnosti a stabilitě.
Typy ventilů DRE a DREM jsou pilotní tlak redukující ventily. Používají se pro snížení pracovního tlaku.
Ventily se v podstatě skládají z pilotního ventilu (1) s proporcionálním solenoidem (2) hlavním ventilem (3) s sestavou hlavní cívky (4), jakož i volitelného kontrolního ventilu (5).
Typ Drem.
Aby se zajistilo, že nadměrné hydraulické tlaky (hydraulická bezpečnost) nedochází kvůli nepřekonatelně vysokým kontrolním proudům při proporcionálním solenoidu, který automaticky způsobuje
Vyšší tlak v portu A, v případě potřeby může být volitelně instalován pružinový ventil s maximálním tlakem, pro maximální bezpečnost tlaku.
Poznámka: Když tok tlakové kapaliny z portu A do portu B prostřednictvím kontrolního ventilu (5), paralelní tok oleje přes Y k nádrži ovlivňuje proces zpomalení ovladače připojeného k portu A, pokud je to
je zpomalující škrticí ventil v portu B (e. G. Proporcionální směrový ventil). Za těchto okolností není třetí směr toku A až y vhodný pro omezení maximálního tlaku v přístavu A.
Symboly proporcionálního tlaku redukujícího ventil drem
