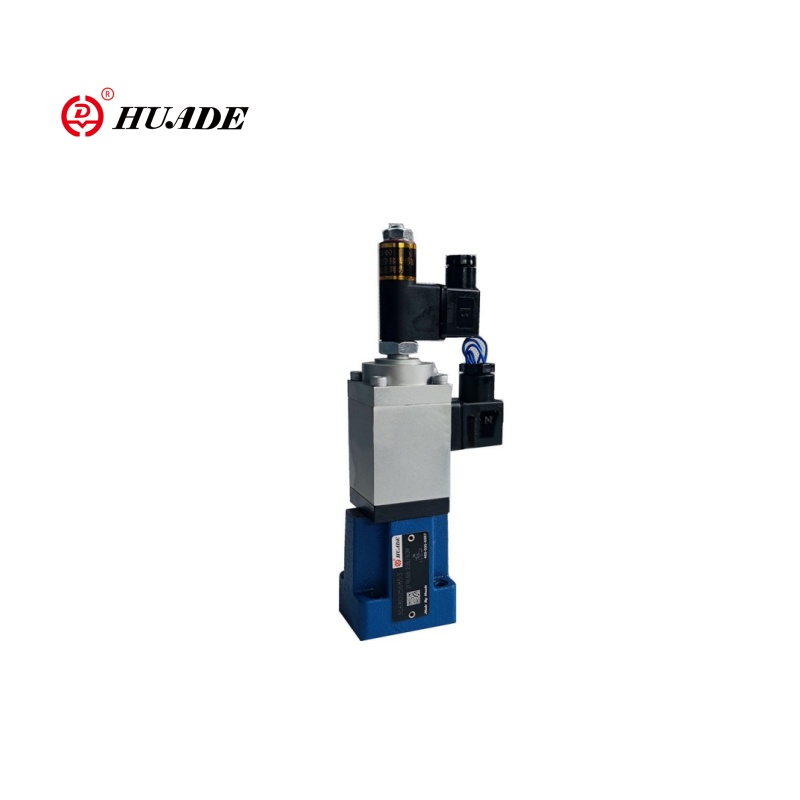

Proporcionální řídicí ventil toku 2fre6

Proporcionální regulační ventil toku 2fre6 řídí průtokovou rychlost směsně přes signál 0 ~ 10V / 4 ~ 20 mA, aby bylo dosaženo přesné regulace rychlosti. Proporcionální ventil 2Fre6 má funkci kompenzace tlaku, která může zajistit, aby průtok nebyl ovlivněn kolísáním tlaku zatížení a udržuje stabilní průtok. Tento ventil 2Fre6 je vhodný pro hydraulické systémy s omezeným prostorem a pro požadavky na regulaci dynamického toku.

Parametr produktu proporcionálního řídicího ventilu toku 2fre6

Hydraulické
Hystereze	＜ ± 1%QMAX
Opakovatelnost	＜ 1%QMAX
Stupeň kontaminace (μM)	≤ 20
Tlaková tekutina	Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM)
Rozsah viskozity (mm2/S)	2,8 až 380
Teplotní rozsah tlakové tekutiny (℃）	-20 ~+70
Instalace	volitelný
Elektrický
Typ napětí	DC
Odolnost solenoidu cívky (Ω)	Hodnota studené při 20 ℃ 5,4, maximální vřelá hodnota 8.2
Max. Power (VA)	50
Induktivita (MH)	6 až 8
Frekvence oscilátoru (KHz)	2.5

Funkce produktu a aplikace proporcionálního řídicího ventilu toku 2fre6

Funkce:

▶ ventil s kompenzátorem tlaku pro tlak kompenzované ovládání toku

▶ Ovládání prostřednictvím proporcionálního solenoidu

▶ S Elektrickou polohou zpětnou vazbu ovládacího otvoru

▶ Cíl převodníku polohy lze axiálně přesunout, usnadňuje nastavení nulového bodu ovládacího otvoru, aniž byste se museli dotýkat elektroniky (elektrická hydraulická)

▶ Řízení toku je možné v obou směrech pomocí sendvičové desky usměrňovače

Aplikace:

Obousměrný proporcionální regulační tok 2FRE6 se široce používá v průmyslové automatizaci a strojích, rypadlových/nakladačích a jiných inženýrských strojích, metalurgii a těžkém vybavení, testovacím zařízením a laboratořích atd.

 Funkce a část proporcionálního řídicího ventilu toku 2fre6

Typ 2FRE ... proporcionální ventily řízení toku mají obousměrnou funkci. Mohou z aplikované hodnoty elektrického příkazu regulovat tok, který je kompenzován tlak a teplota.

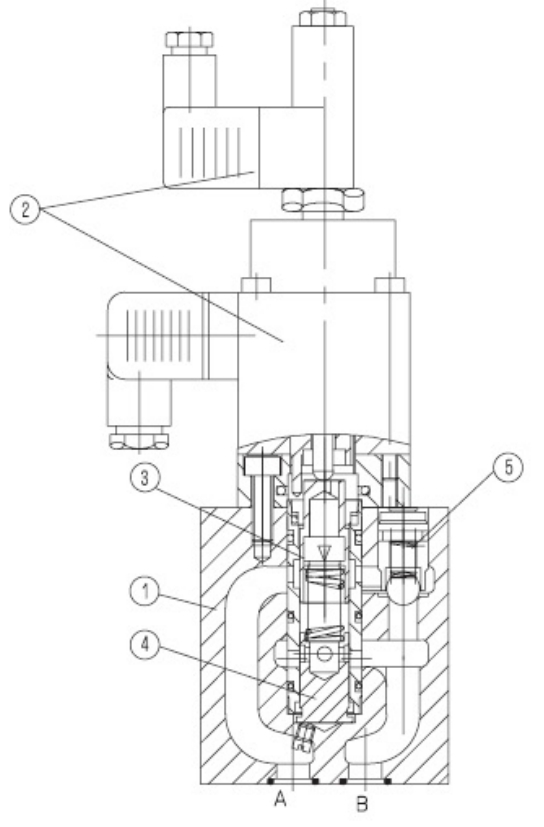

V zásadě se skládají z pouzdra (1), proporcionálního solenoidu s převodníkem indukční polohy (2), měření otvoru (3), kompenzátoru tlaku (4) a volitelného zpětného ventilu (5).

Proporcionální řídicí ventil toku 2fre 6 b

Nastavení toku je stanoveno (0 až 100 %) na potenciometru příkazové hodnoty. Aplikovaná příkazová hodnota se upravuje prostřednictvím zesilovače a také proporcionálního solenoidu, otvor měření (3). Poloha otvoru měření (3) je získána indukčním polohovým převodníkem. Jakékoli odchylky od hodnoty příkazu jsou kompenzovány kontrolou zpětné vazby.

Kompenzátor tlaku (4) drží pokles tlaku na otvoru měření (3) v konstantní hodnotě. Tok je proto kompenzován zatížení.

Malé drift teploty je dosaženo v důsledku návrhu měřicího otvoru.

Při hodnotě příkazu 0 % je otvor měření uzavřen.

V případě ztráty energie nebo zlomu kabelu v převodníku polohy se otvor měření uzavírá.

Z hodnoty příkazu 0 % je možný start skoku zdarma. Prostřednictvím dvou ramp v elektrickém zesilovači je možné odložit otevření a uzavření měření B

Otvor.

Prostřednictvím kontrolního ventilu (5) je možný volný tok od B do A.

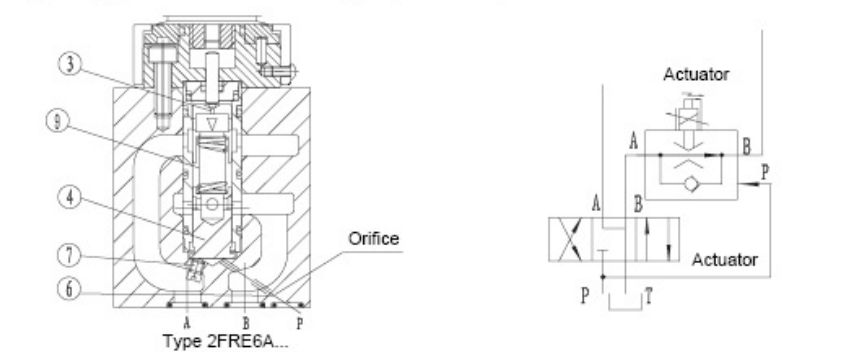

Proporcionální řídicí ventil toku typu 2Fre 6 A:

Funkce tohoto ventilu je v zásadě stejná jako ventil typu 2fre 6 b:

Aby se potlačil skok, když je otevřený otvor měření (3) (příkazová hodnota> 0%), existuje poskytnutí kompenzátoru tlaku (4), který má být uzavřen pomocí přístavu P (6). Je zapojeno vnitřní připojení (7) mezi portem A a kompenzátorem tlaku (4). Prostřednictvím vnějšího portu P (6) tlak v portu P, než směrový ventil (8) působí na kompenzátoru tlaku (4) a drží jej proti pružinové síle (9) v uzavřené poloze. Pokud je směrový ventil (8) přepnut z P na B, pak se kompenzátor tlaku (4) přesune z uzavřené polohy

do regulační pozice a počáteční skok se tak vyhýbá.

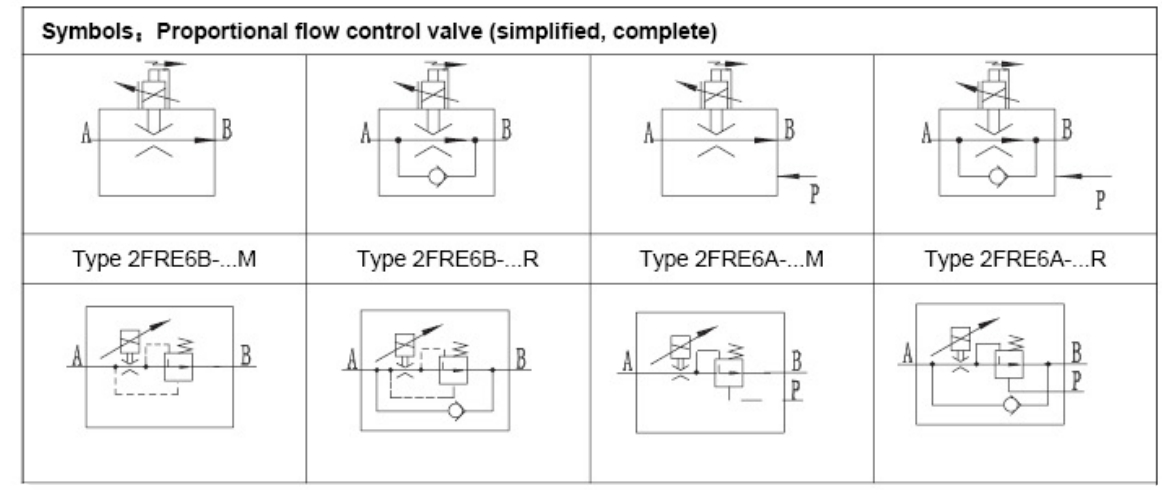

Symboly proporcionálního řídicího ventilu toku 2fre6
