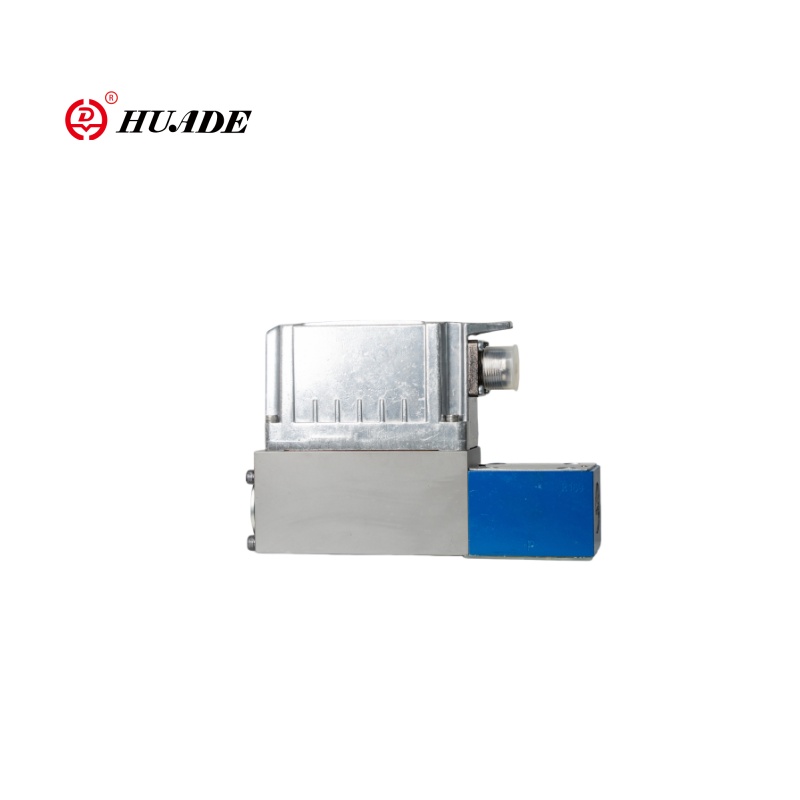

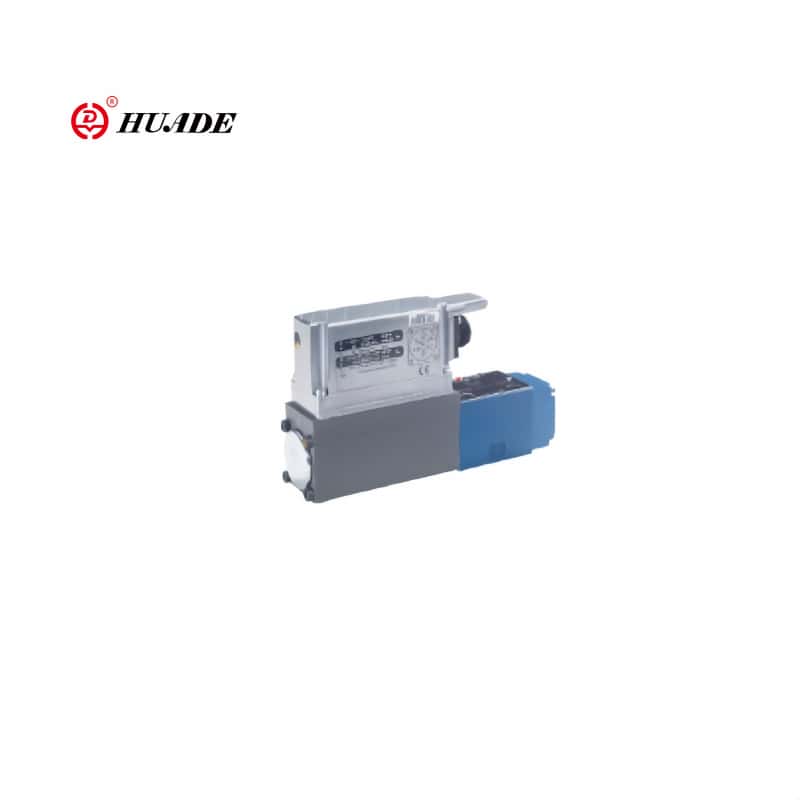

Proporcionální průtokový ventil 3Freez-1x je složka pro kontrolu tekutin s vysokou přesností, která se obvykle používá v systémech průmyslové automatizace, které vyžadují přesnou regulaci toku nebo distribuci poměru toku. Valve 3Freez-1x je elektronicky řízený proporcionální regulátor (vstup signálu 0-10V/4-20 mA). Tlak může obvykle dosáhnout 315bar, vhodný pro vysokotlaké hydraulické systémy. Proporcionální průtokový ventil 3Freez-1X ventil může být integrován do systémů PLC a DCS a podporuje Modbus a další komunikační protokoly. Proporcionální ventil 3freez-1x řídí průtok prostřednictvím podílu elektrických signálů, realizuje regulaci bezúhonného ovladače a zlepšuje přesnost odezvy systému.
| Generál | ||
| Konstrukce | Ventil typu cívky s kompenzátorem integrovaného tlaku | |
| Aktualizace | Proporcionální solenoid s kontrolou pozice a palubní elektronikou OBE | |
| Montážní pozice | Volitelný | |
| Okolní teplotní rozsah ℃ | -20 ~+50 | |
| Hmotnost kg | NG6 (3.1) | |
| NG10 (6.9) | ||
| Hydraulické | ||
| Tlaková tekutina | Hydraulickéký olej na DIN 51524 ... 535, další tekutiny po předchozí konzultaci | |
| Viskozita MM2/s | 20 ... 100 (doporučeno) | |
| 10 ... 800 (Max.Permited) | ||
| Rozsah teploty tlakové tekutiny ℃ | -20 ~+70 | |
| Statické/dynamické | ||
| Hysteresis % | ≤ 1 | ≤ 1 |
| Rozsah inverze % | ≤0,5 | ≤0,5 |
| Výrobní tolerance % | ≤ 5 | ≤ 5 |
Funkce
▶ Přímo kontrolované ventily řízení toku ng6 a ng10 s palubní elektronikou a induktivní polohou převodníku
▶ S kontrolou pozice, minimální hystereze <1 %, viz Technická data
▶ Funkce 3ces je určena tím, jak jsou přiřazeny hydraulické porty (zbytkový tok prochází port P, 3. způsob)
▶ Nastavitelné pomocí kontrolované polohy solenoidů, polohového převodníku a palubní elektroniky
▶ Pro připevnění subplate, konfigurace montážního otvoru NG6 na ISO4401-03-02-0-94, NG10 na ISO 4401-05-04-0-94
▶ Postavy podle katalogového listu, RE 45053 pro NG6, RE 45055 pro NG10 (objednávka samostatně)
▶ Konektor plug-in k DIN 43563-AM6, viz Katalogový list RE 08008 (objednávka samostatně)
▶ Údaje pro palubní spouštěcí elektroniku
• V souladu se směrnicemi EMC, EMC
V 61000-6-2: 2002-08
A 61000-6-3: 2002-08
• Ub = 24vvnom DC
• Elektrické připojení 6p+PE
• Ovládání signálu
-Standard 0 ...+10V (A1)
• Křivka ventilu kalibrovaná v továrně
Aplikace:
Proporcionální průtokový ventil 3Freez-1x se široce používá v hydraulických systémech, stavebních strojích, vstřikovacích strojích, strojích pro odlévání, chemické/procesní řízení atd. Model odolný proti výbuchu lze také použít v automatizačních zařízeních v nebezpečných oblastech, jako je ropa a zemní plyn.
Generál

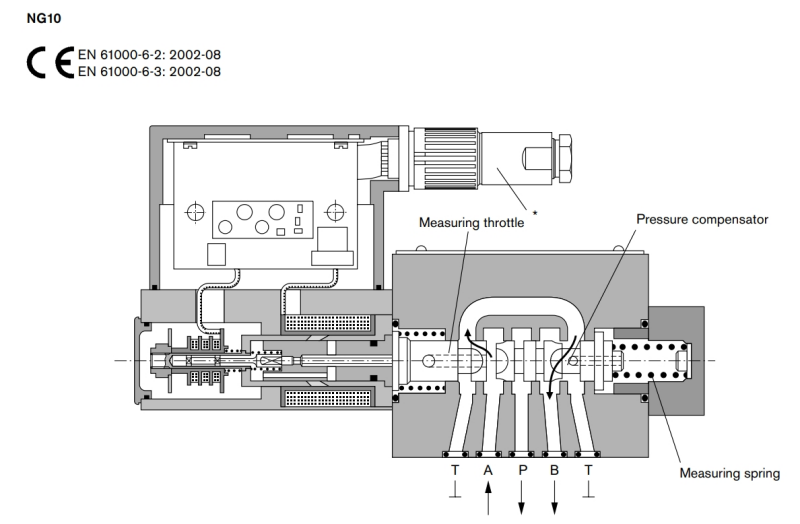

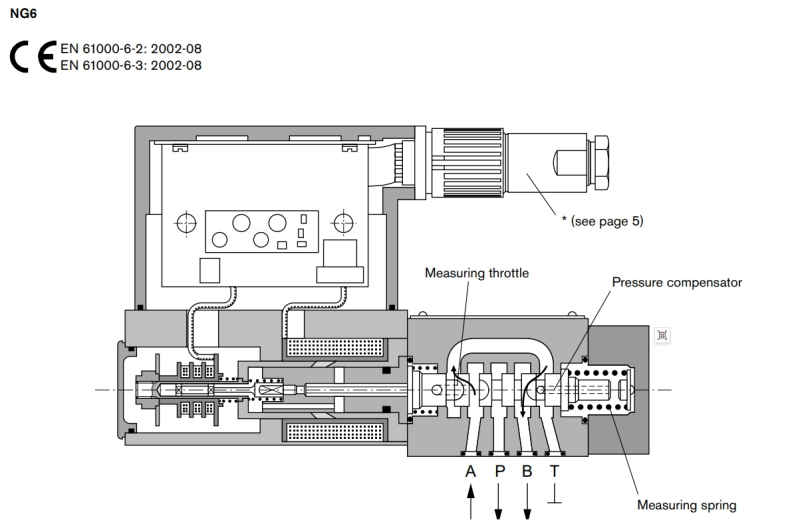

Typ 3freez proporcionální řídicí ventily toku s kontrolou polohy a na palubní elektronikou jsou k dispozici v nominálních velikostech6 a 10. Jsou ovládány pomocí proporcionálního solenoidu s převodníkem indukční polohy. Hystereze je <1 %.
Palubní elektronika je kalibrována v továrně a umožňuje rychlou dobu odezvy. Konstrukce těla ventilu je taková, že zbytkový průtok prochází port P.
Základní princip
Pro úpravu průtoku oleje z B je v spouštěcí elektronice nastavena žádaná hodnota. Na základě této hodnoty řídí elektronika solenoidová cívka jako funkce signálu z převodníku polohy. Kontrola polohy zajišťuje velmi nízkou hysterezi. Otvor ventilu je určen měřicími hranami na cívce a kompenzátor integrovaného tlaku porovnává pokles tlaku pomocí 8-barové měřicí pružiny. Kompenzátor tlaku s měřením pružiny reguluje tlak před hranou škrticího škrticíholík podle zjednodušeného vzorce: „Zátěžový tlak plus síla měření pružiny“. Tímto způsobem je pokles tlaku přes okraj měřicího okraje udržován na konstantní úrovni.
