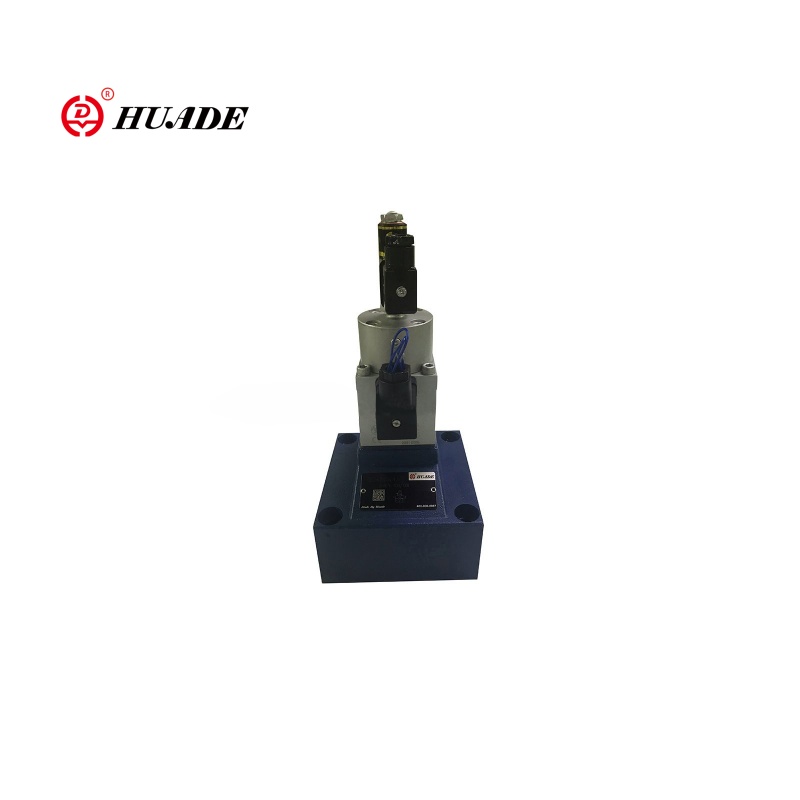

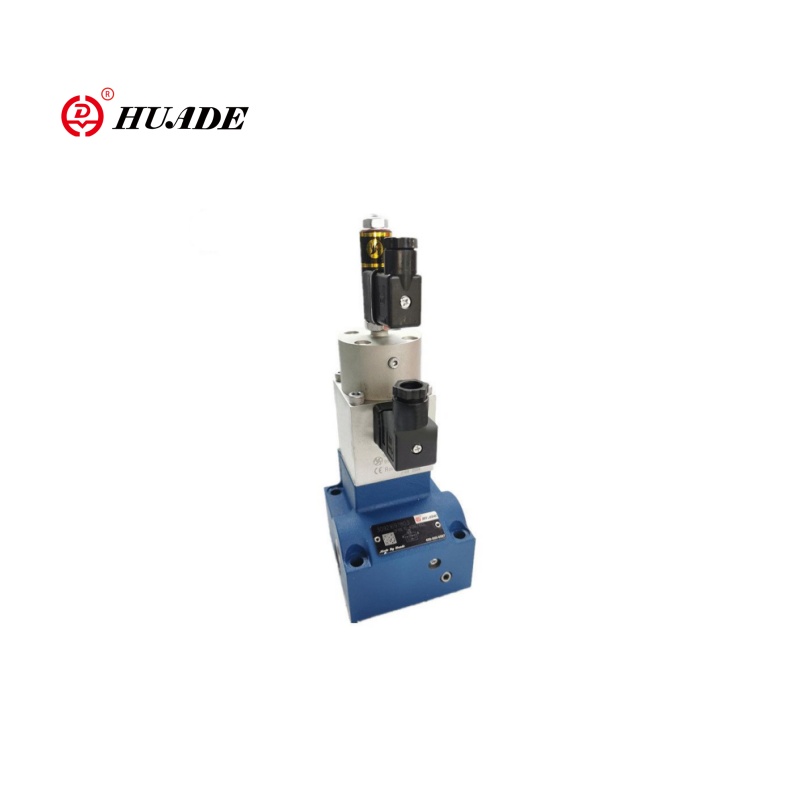

Proporcionální řídicí ventil toku 2Fre10

2Fre10 obousměrné proporcionální regulační ventil toku je řídicí ventil toku pro hydraulické systémy s proporcionální regulační funkcí. Valve 2Fre10 je vhodný pro scénáře, kde je třeba přesně kontrolovat rychlost ovladačů (jako jsou hydraulické válce nebo motory). Proporcionální průtokový ventil 2FRE10 nepřetržitě upravuje otvor ventilu zadáváním elektrických signálů (jako je 0 ~ 10 V nebo 4 ~ 20 mA), aby se dosáhlo změny průtoku nepřetržitého průtoku. Pro zlepšení stability systému je snadné instalovat a často se používá v kombinaci s jinými tlakovými ventily (jako jsou kompenzátory tlaku).

Parametr produktu proporcionálního řídicího ventilu toku 2fre10

Hydraulické
Provozní tlak (MPA)	31.5
Minimální diferenciál tlaku (MPA)	velikost 10	Velikost 16
	0,3 ~ 0,8	0,6 ~ 1
Tlaková tekutina	Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM)
Rozsah viskozity (mm2/S)	2,8 až 380
Teplotní rozsah tlakové tekutiny (℃）	-20 až +70
Hysteresis (%)	＜ ± 1qmax
Opakovatelnost (%)	＜ 1 Qmax
Rozpětí vzorku (%)	＜ ± 2
Instalace	volitelný
Hmotnost (kg)	6	8.3
Elektrický
Typ napětí	DC 24V
Odolnost solenoidu cívky (Ω)	Hodnota studené při 20 ℃ 10, maximální vřelá hodnota 13.9
Max. Power (VA)	50
Induktivita (MH)	6 až 8
Frekvence oscilátoru (KHz)	2.5
VT-5010S30 Požadavek na izolaci IP65	IP65

Funkce:Funkce produktu a aplikaci proporcionálního ventilu řízení toku 2Fre10

▶ ventil s kompenzátorem tlaku pro tlak kompenzované ovládání toku

▶ Ovládání prostřednictvím proporcionálního solenoidu

▶ S Elektrickou polohou zpětnou vazbu ovládacího otvoru

▶ Cíl převodníku polohy lze axiálně přesunout, usnadňuje nastavení nulového bodu ovládacího otvoru, aniž byste se museli dotýkat elektroniky (elektrická hydraulická)

▶ Minimální změna vzorku ventilu a elektrického zesilovače VT 5004 (samostatný pořadí)

Aplikace:

V průmyslových hydraulických systémech a inženýrských strojích se široce používá obousměrný proporcionální regulační tok. Valve 2Fre10 upravuje rychlost hydraulických válců nebo motorů v rypadlových jeřábkách, vysokozdvižných vozích a dalším vybavení, aby se dosáhlo hladkého pohybu a optimalizované účinnosti.

Funkce a část proporcionálního řídicího ventilu toku 2fre10

Typ 2Fre .. proporcionální ventily řízení toku mají obousměrnou funkci. Mohou z aplikované hodnoty elektrického příkazu regulovat tok, který je tlak a do značné míry kompenzován teplotu.

V zásadě se skládají z pouzdra (1), proporcionálního solenoidu s převodníkem indukční polohy (2), měření otvoru (3), kompenzátoru tlaku (4), omezovač mrtvice (5), jakož i volitelný kontrolní ventil (6).

Nastavení toku je stanoveno (0 bis 100 %) v potenciometru příkazové hodnoty. Aplikovaná příkazová hodnota, způsobuje zesilovač a proporcionální solenoid, nastavení otvoru měření (3). Poloha otvoru měření (3) je získána polohovým převodníkem. Jakékoli odchylky od hodnoty příkazu jsou kompenzovány kontrolou zpětné vazby pozice.

Kompenzátor tlaku (4) drží pokles tlaku na otvoru měření (3) v konstantní hodnotě. Tok je proto kompenzován tlak.

Malé drift teploty je dosaženo v důsledku návrhu měřicího otvoru. Při hodnotě příkazu 0 % je otvor měření uzavřen.

V případě ztráty energie nebo zlomu kabelu v převodníku polohy se otvor měření uzavírá. Z hodnoty příkazu 0 % je možný start skoku zdarma. Prostřednictvím dvou ramp v elektrickém zesilovači je možné zpozdit otevření a uzavření otvoru měření.

Prostřednictvím kontrolního ventilu (6) je možný volný tok od B do A.

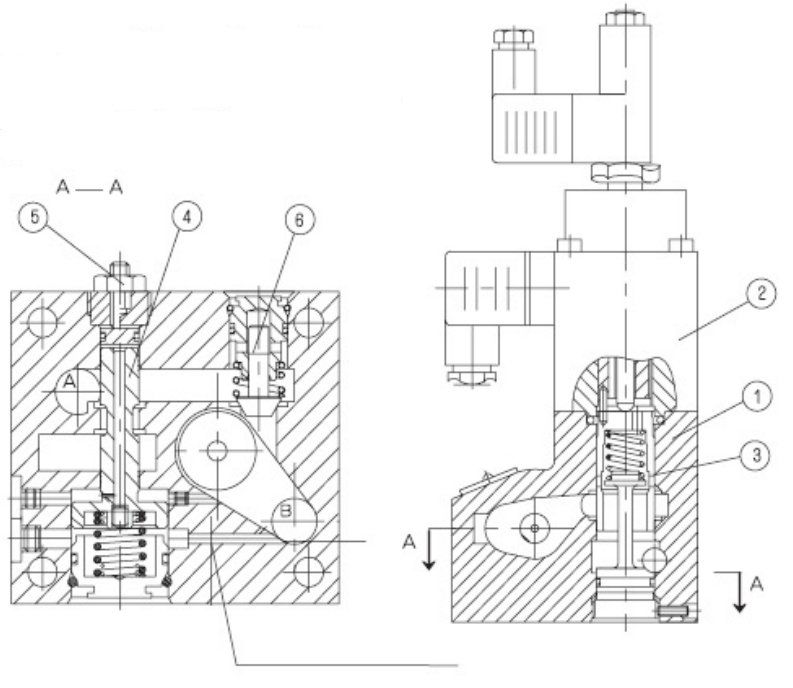

STRUTURE Proporcionální řídicí ventil toku 2Fre10

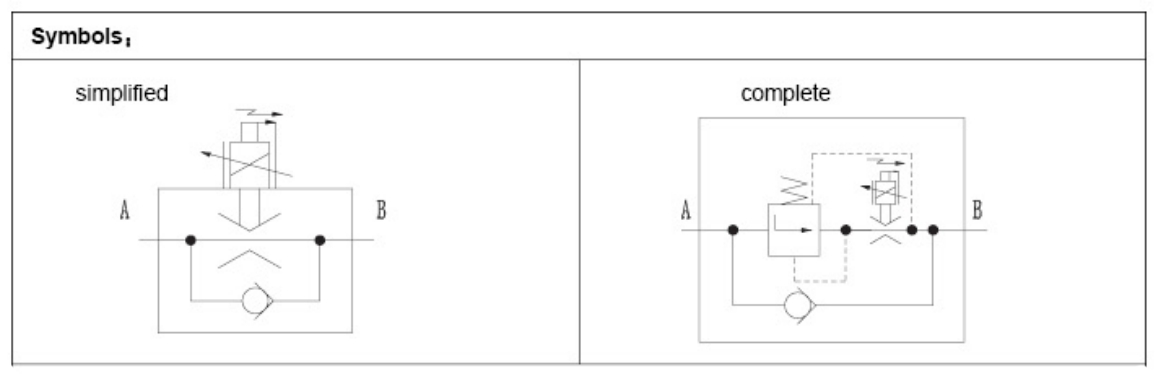

Symboly proporcionálního řídicího ventilu toku 2fre10
