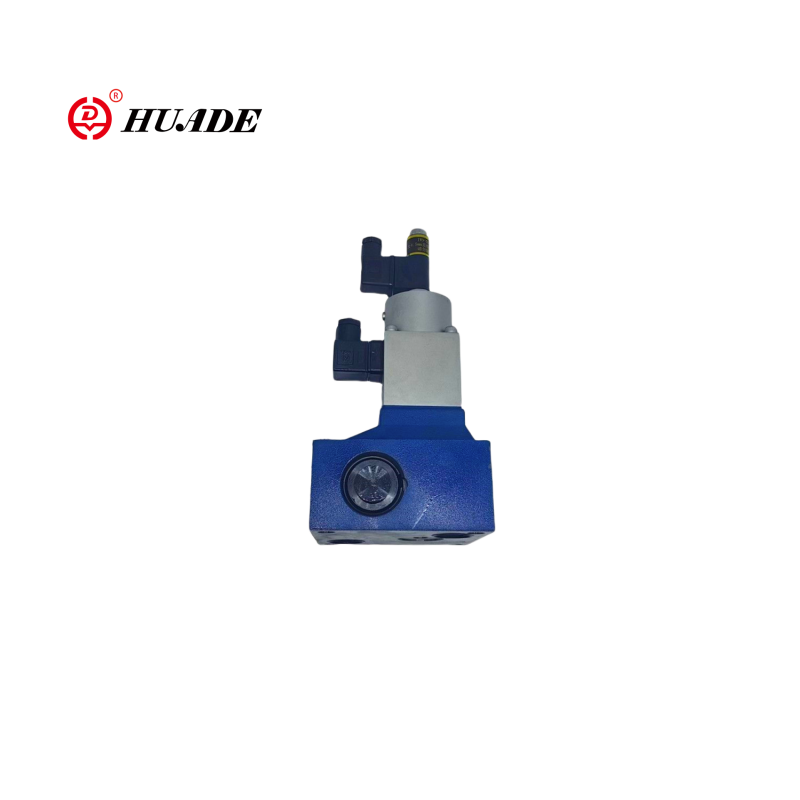

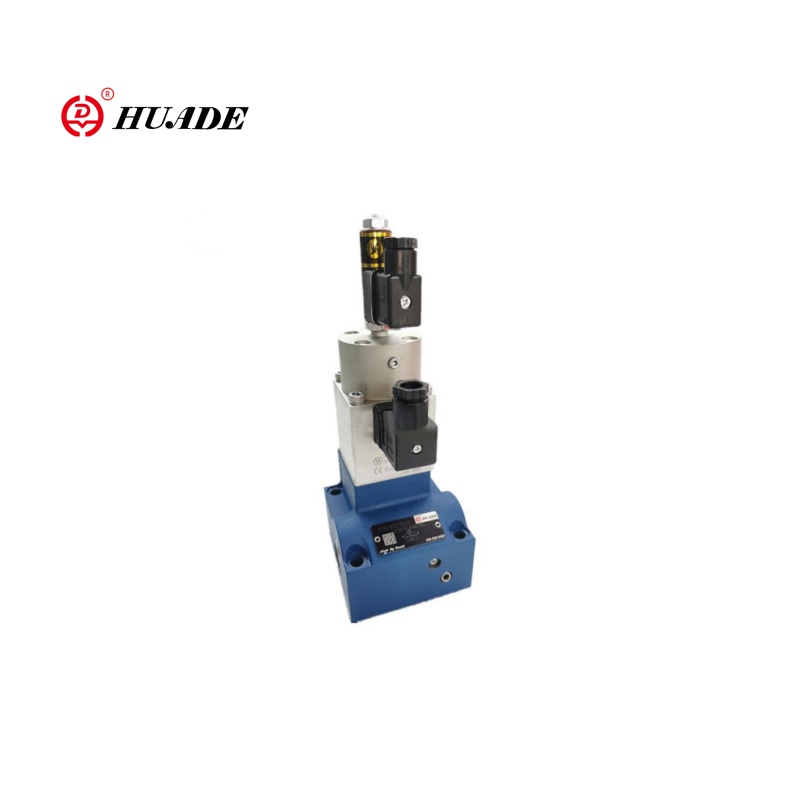

Proporcionální řídicí ventil toku 2fre16

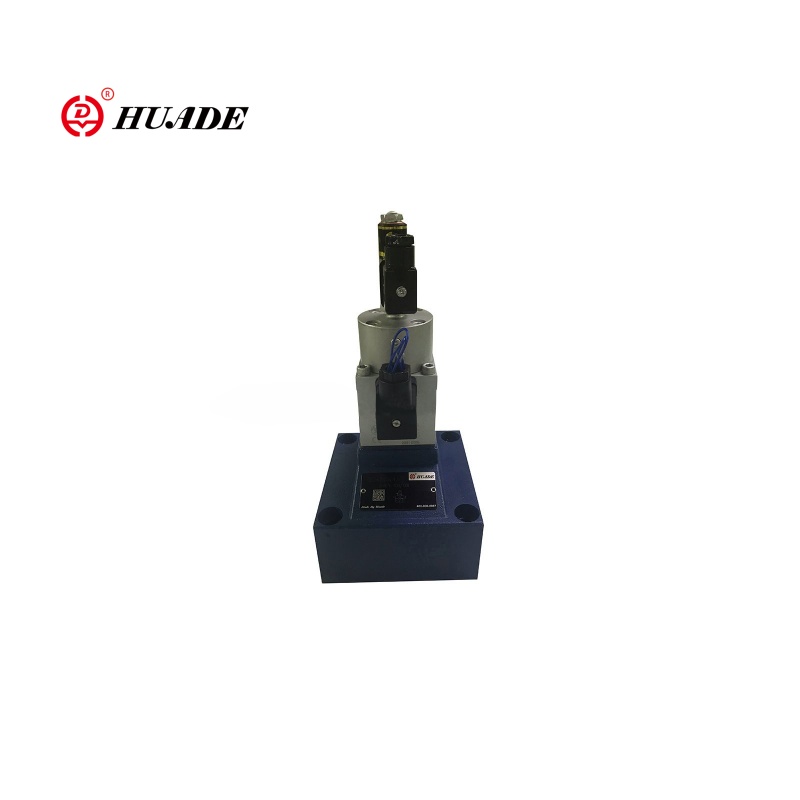

Obousměrný ventil proporcionálního toku 2Fre16 je vysoce výkonný proporcionální regulační ventil toku, který je vhodný pro aplikace, kde je třeba přesně upravit rychlost hydraulických ovladačů (válců nebo motorů). Ve srovnání s proporcionálním ventilem 2Fre10 má ventil 2Fre16 větší průměr, což umožňuje vyšší rozsah průtoku. A proporcionální ventil 2FRE16 je vhodný pro hydraulické systémy s vyšším výkonem.

Parametr produktu proporcionálního řídicího ventilu toku 2FRE16

Hydraulické
Provozní tlak (MPA)	31.5
Minimální diferenciál tlaku (MPA)	velikost 10	Velikost 16
	0,3 ~ 0,8	0,6 ~ 1
Tlaková tekutina	Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM)
Rozsah viskozity (mm2/S)	2,8 až 380
Teplotní rozsah tlakové tekutiny (℃）	-20 až +70
Hysteresis (%)	＜ ± 1qmax
Opakovatelnost (%)	＜ 1 Qmax
Rozpětí vzorku (%)	＜ ± 2
Instalace	volitelný
Hmotnost (kg)	6	8.3
Elektrický
Typ napětí	DC 24V
Odolnost solenoidu cívky (Ω)	Hodnota studené při 20 ℃ 10, maximální vřelá hodnota 13.9
Max. Power (VA)	50
Induktivita (MH)	6 až 8
Frekvence oscilátoru (KHz)	2.5
VT-5010S30 Požadavek na izolaci IP65	IP65

Funkce:Funkce produktu a aplikace proporcionálního řídicího ventilu toku 2FRE16

▶ ventil s kompenzátorem tlaku pro tlak kompenzované ovládání toku

▶ Ovládání prostřednictvím proporcionálního solenoidu

▶ S Elektrickou polohou zpětnou vazbu ovládacího otvoru

▶ Cíl převodníku polohy lze axiálně přesunout, usnadňuje nastavení nulového bodu ovládacího otvoru, aniž byste se museli dotýkat elektroniky (elektrická hydraulická)

▶ Minimální změna vzorku ventilu a elektrického zesilovače VT 5004 (samostatný pořadí)

Aplikace:

Proporcionální regulační ventil toku 2FRE16 se široce používá v těžkých průmyslových hydraulických systémech, strojírenských strojích a mobilní hydraulice, metalurgii a těžebním zařízení.

Typické příklady systému ： Řídicí okruh kbelíku rypadlo

PLC → Proporcionální zesilovač → 2FRE16 → Hydraulické válce

                    ↑

 Senzor tlaku (zpětná vazba uzavřené smyčky)

Nastavením vstupního elektrického signálu může být pohyb kbelíku hladce zrychlen/zpomalen, aby se zabránilo hydraulickému šoku.

Funkce a část proporcionálního řídicího ventilu toku 2fre16

Typ 2Fre .. proporcionální ventily řízení toku mají obousměrnou funkci. Mohou z aplikované hodnoty elektrického příkazu regulovat tok, který je tlak a do značné míry kompenzován teplotu.

V zásadě se skládají z pouzdra (1), proporcionálního solenoidu s převodníkem indukční polohy (2), měření otvoru (3), kompenzátoru tlaku (4), omezovač mrtvice (5), jakož i volitelný kontrolní ventil (6).

Nastavení toku je stanoveno (0 bis 100 %) v potenciometru příkazové hodnoty. Aplikovaná příkazová hodnota, způsobuje zesilovač a proporcionální solenoid, nastavení otvoru měření (3). Poloha otvoru měření (3) je získána polohovým převodníkem. Jakékoli odchylky od hodnoty příkazu jsou kompenzovány kontrolou zpětné vazby pozice.

Kompenzátor tlaku (4) drží pokles tlaku na otvoru měření (3) v konstantní hodnotě. Tok je proto kompenzován tlak.

Malé drift teploty je dosaženo v důsledku návrhu měřicího otvoru. Při hodnotě příkazu 0 % je otvor měření uzavřen.

V případě ztráty energie nebo zlomu kabelu v převodníku polohy se otvor měření uzavírá. Z hodnoty příkazu 0 % je možný start skoku zdarma. Prostřednictvím dvou ramp v elektrickém zesilovači je možné zpozdit otevření a uzavření otvoru měření.

Prostřednictvím kontrolního ventilu (6) je možný volný tok od B do A.

STRUTURE Proporcionální řídicí ventil toku 2fre16

Symboly proporcionálního řídicího ventilu toku 2fre16
