Když váš hydraulický systém začne fungovat, na vině je často opotřebovaný směrový ventil. Pokud pracujete s vybavením Bosch Rexroth, pravděpodobně jste se někdy setkali s řadou 4WE6. Tyto ventily jsou dříče v průmyslové hydraulice, ale nevydrží věčně. Pochopení, jak správně vyměnit směrový ventil Rexroth 4WE6, vám může ušetřit čas, peníze a spoustu frustrace.
Směrový ventil Rexroth 4WE6 se nazývá elektromagneticky ovládaný směrový ventil. Řídí tok hydraulické kapaliny ve vašem systému a nasměruje ji tam, kam potřebuje. Když tento ventil selže, vaše zařízení se může odmítnout pohybovat, reagovat pomalu nebo se chovat nepředvídatelně. Než budete spěchat s objednávkou výměny, stojí za to pochopit, s čím máte co činit a jaké možnosti jsou k dispozici pro výměnu vašeho směrového ventilu Rexroth 4WE6.

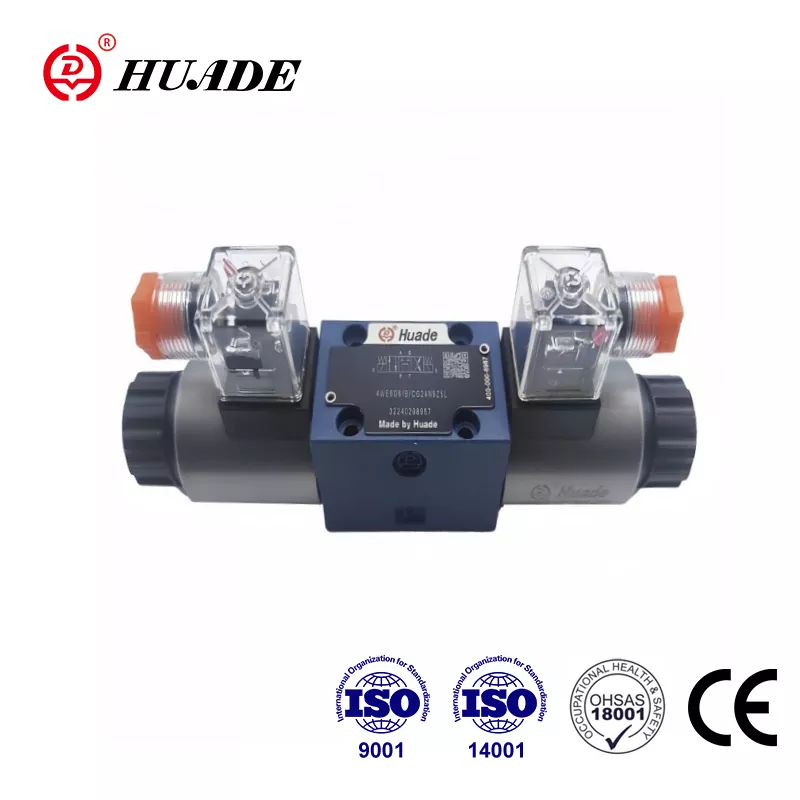

Základní informace o směrovém ventilu Rexroth 4WE6
Rozváděč Rexroth 4WE6 patří do standardizované rodiny ventilů známých jako ventily velikosti 6 nebo NG6. Toto dimenzování se řídí normou ISO 4401-03-02-0-05, která je v průmyslu běžně označována jako D03 nebo CETOP 3. Tato standardizace je vlastně dobrá zpráva, když potřebujete vyměnit směrový ventil Rexroth 4WE6, protože to znamená, že montážní schéma je univerzální. Jakýkoli ventil, který splňuje tuto normu, se fyzicky přišroubuje na stejnou pomocnou desku.
Fyzická kompatibilita je však jen začátek, když vyměníte směrový ventil Rexroth 4WE6. Číslo modelu ventilu vám řekne vše o jeho funkci. Vezměte si běžný model R900561274, který má označení 4WE6D6X/EG24N9K4. Každá část tohoto kódu znamená něco specifického. „4WE6“ označuje, že se jedná o čtyřcestný směrový ventil velikosti 6. „D“ představuje symbol cívky, který definuje, jak tekutina proudí ventilem v různých polohách. „EG24“ vám říká, že běží na 24V DC napájení, zatímco „N9K4“ znamená, že má ruční ovládání a používá konektor K4.
Při výměně směrového ventilu Rexroth 4WE6 záleží na správném provedení těchto detailů více, než si myslíte. Ventil se špatnou konfigurací cívky nebude správně směrovat kapalinu, i když je správně našroubován. Podobně připojení 24voltové stejnosměrné cívky k 110voltovému střídavému proudu ji okamžitě zničí. Když vyměňujete směrový ventil Rexroth 4WE6, musíte přesně odpovídat těmto specifikacím.
Rozváděč Rexroth řady 4WE6 zvládá tlaky až 350 bar a průtok až 80 litrů za minutu. Nejsou to malá čísla, a proto je směrový ventil Rexroth 4WE6 tak běžný v průmyslových aplikacích. Konstrukce využívá to, co se nazývá vysoce výkonný mokrý solenoid, což znamená, že elektromagnetická cívka je obklopena hydraulickou kapalinou. Tato konstrukce pomáhá s chlazením a dává směrovému ventilu Rexroth 4WE6 dostatečnou sílu k překonání kontaminace, která by mohla způsobit lepení.
Proč váš směrový ventil Rexroth 4WE6 selže
Než vyměníte směrový ventil Rexroth 4WE6, pomůže vám pochopit, proč selhal. Nejčastějším problémem se směrovým ventilem Rexroth 4WE6 je zadření cívky. Cívka ventilu se pohybuje uvnitř přesně opracovaného otvoru s vůlemi měřenými v mikronech. Když kontaminace vstoupí do tohoto prostoru, chová se jako brusný papír a zvyšuje tření, dokud solenoid nemůže vyvinout dostatečnou sílu k pohybu cívky.
Kontaminace pochází z několika zdrojů v systémech používajících směrový ventil Rexroth 4WE6. Někdy jsou to nečistoty, které se dostaly při údržbě. Častěji se jedná o kovové částice z opotřebení jinde v systému nebo usazeniny z degradované hydraulické kapaliny. Tyto částice se zachytí mezi cívkou a vývrtem a zablokují mechanismus. Když k tomu dojde, směrový ventil Rexroth 4WE6 nemusí řadit, může se řadit pomalu nebo se může zaseknout v jedné poloze.
Dalším způsobem poruchy ve směrovém ventilu Rexroth 4WE6 je vnitřní netěsnost. Když si kontaminanty prorazí cestu kolem cívek, ohodnotí přesné povrchy. Tyto drážky vytvářejí cesty pro vnitřní únik tekutiny, což snižuje účinnost systému a způsobuje pomalý pohyb komponent nebo ztrátu přídržné síly. Jakmile dojde k poškrábání ve vašem směrovém ventilu Rexroth 4WE6, čištění to nevyřeší. Ventil potřebuje výměnu.
K elektrickým poruchám dochází také u směrového ventilu Rexroth 4WE6, i když méně často. Solenoidové cívky mohou selhat v důsledku přehřátí, porušení izolace nebo znečištění, které způsobí zkrat. Teplota těla rozváděče Rexroth 4WE6 by během provozu neměla překročit 115°C. Pokud vaše cívky stále vyhoří, je v systému něco jiného.
Zde je něco zásadního, co mnoha lidem uniká: pokud vyměníte směrový ventil Rexroth 4WE6 bez vyřešení problému s kontaminací, nový ventil stejně rychle selže. Směrový ventil Rexroth 4WE6 není nemoc; je to symptom. Váš filtrační systém musí udržovat hydraulickou kapalinu dostatečně čistou, aby se částice nemohly dostat až k ventilu. Průmyslová doporučení doporučují udržovat čistotu na NAS 1638 třídy 9 nebo lepší, s poměrem beta filtru alespoň 75 pro částice o velikosti 10 mikronů.
Vaše možnosti výměny směrového ventilu Rexroth 4WE6
Když je čas vyměnit směrový ventil Rexroth 4WE6, máte několik cest vpřed. Nejbezpečnější volbou je objednání přesného OEM dílu od Bosch Rexroth. Za standardní model směrového ventilu Rexroth 4WE6, jako je 4WE6D6X/EG24N9K4, očekávejte, že zaplatíte někde mezi 379 a 418 dolary. To není levné, ale získáte zaručenou kompatibilitu a podporu původního výrobce.
Cenovka nutí mnoho lidí hledat alternativy, když nahrazují směrový ventil Rexroth 4WE6, a jsou k dispozici legitimní možnosti. Norma D03 znamená, že ostatní výrobci vyrábějí ventily kompatibilní se směrovým ventilem Rexroth 4WE6. Parker nabízí řadu D1VW, Vickers má řadu DG4V-3S a společnosti jako Huade Hydraulics vyrábějí přímé náhrady za výrazně nižší ceny, někdy až 34 až 100 USD za základní modely.
Tyto alternativy mohou dobře fungovat, když vyměníte směrový ventil Rexroth 4WE6, ale vyžadují pečlivé ověření. To, že ventil splňuje montážní standard D03, neznamená, že je to náhradní náhrada za váš směrový ventil Rexroth 4WE6. Musíte sladit funkci cívky, ověřit elektrické specifikace, potvrdit, že materiál těsnění je kompatibilní s vaší kapalinou, a zkontrolovat, zda má solenoid dostatečný výkon. Různí výrobci používají mírně odlišné konstrukce a na těchto malých rozdílech záleží při výměně směrového ventilu Rexroth 4WE6.
Pokud má například váš původní rozváděč Rexroth 4WE6 šoupátko „D“, musíte najít ekvivalent v katalogu jiné značky. Parker's D1VW20BNJW je obecně považován za ekvivalentní se směrovým ventilem Rexroth 4WE6 model 4WE6D6X/EG24N9K4, zatímco Vickers nabízí jako jejich verzi DG4V-3S-2A-MU-H60. Tyto křížové odkazy jsou výchozími body, nikoli zárukami. Než se zavážete vyměnit svůj směrový ventil Rexroth 4WE6 za jinou značku, kontaktujte jejich technickou podporu a ověřte shodu.
Věnujte zvláštní pozornost, pokud číslo modelu vašeho směrového ventilu Rexroth 4WE6 končí kódy „SO“ nebo má neobvyklé specifikace. Ty označují vlastní úpravy, které mohou zahrnovat speciální otvory, jedinečné tuhost pružiny nebo upravené cívky. U těchto jednotek se směrovým ventilem Rexroth 4WE6 je obvykle jedinou bezpečnou volbou použití originálních dílů. Obecné tabulky křížových odkazů pokrývají pouze standardní konfigurace.
Postup výměny směrového ventilu Rexroth 4WE6

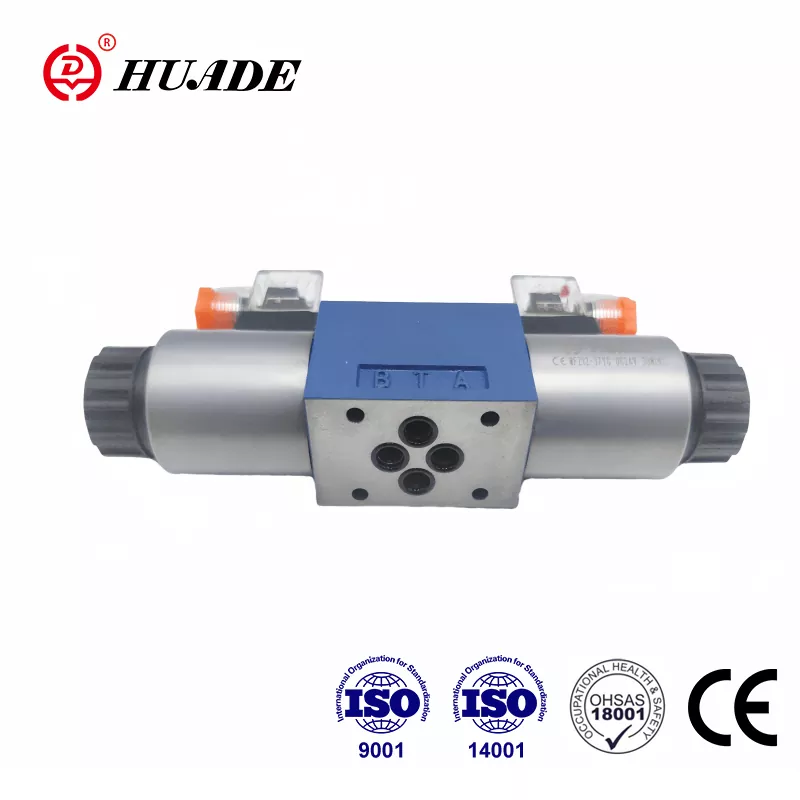

Výměna rozváděče Rexroth 4WE6 není mechanicky složitá, ale vyžaduje pozornost k detailu. Začněte důkladným vyčištěním montážního povrchu pomocné desky. Jakékoli nečistoty nebo nečistoty zde mohou bránit správnému utěsnění a způsobit netěsnosti. Montážní povrch by měl být hladký, s průměrnou drsností 0,8 mikrometru nebo lepší.
Když přišroubujete nový směrový ventil Rexroth 4WE6 dolů, použijte správný utahovací moment: 4 Nm plus nebo mínus 1 Nm. Příliš volné a mohlo by unikat; příliš těsné a riskujete prasknutí těla ventilu nebo poškození pomocné desky. Pokud váš směrový ventil Rexroth 4WE6 používá polohovací hmoždinky, před utažením šroubů se ujistěte, že jsou správně usazeny.
Při výměně směrového ventilu Rexroth 4WE6 si elektrické připojení zaslouží zvláštní péči. Standard konektoru K4 používá tříkolíkovou konfiguraci: dva pro napájení a jeden pro ochranné uzemnění. Ujistěte se, že váš kabel není napnutý. První bod odlehčení tahu by měl být do 150 milimetrů od místa, kde kabel vstupuje do konektoru. Pokud pracujete s jednotkami se směrovým ventilem Rexroth 4WE6, které mají dva solenoidy, pamatujte, že vždy by měl být vždy napájen pouze jeden. Aktivace obou současně může poškodit ventil.
Po výměně vašeho směrového ventilu Rexroth 4WE6 přichází krok, který mnoho lidí přeskočí a později způsobí problémy. Musíte vypustit vzduch ze systému. Konstrukce mokrého elektromagnetu znamená, že komory cívky se plní hydraulickou kapalinou. Pokud se v těchto prostorech zachytí vzduch, ovlivní to dobu odezvy ventilu a může způsobit nevyzpytatelné chování. Proveďte několik úplných cyklů a posouvejte ventil tam a zpět, aby se vzduch z okruhu vyčerpal.
Po výměně směrového ventilu Rexroth 4WE6 vyzkoušejte instalaci před uvedením stroje zpět do plného provozu. Zkontrolujte vnější netěsnosti kolem montážních šroubů a připojení portů. Ověřte, že se ventil správně posouvá v obou směrech a po odpojení napájení se vrací do neutrální polohy. Pokud má váš směrový ventil Rexroth 4WE6 ruční ovládání, vyzkoušejte, zda funguje hladce. Sledujte neobvyklé zvuky nebo vibrace, které by mohly naznačovat problém.
Aby váš nový směrový ventil Rexroth 4WE6 vydržel
Jakmile vyměníte směrový ventil Rexroth 4WE6, měli byste se zaměřit na prevenci. Nejlepší způsob, jak prodloužit životnost vašeho směrového ventilu Rexroth 4WE6, je udržovat vaši hydraulickou kapalinu čistou. To znamená více než jen výměnu filtrů podle plánu. Musíte aktivně sledovat stav tekutin.
Po výměně směrového ventilu Rexroth 4WE6 provádějte pravidelné odběry vzorků a analýzu tekutin. Testování zachytí kontaminaci dříve, než dosáhne úrovně, která poškodí součásti. Pokud analýza ukazuje rostoucí počet částic, najděte zdroj. Něco ve vašem systému se opotřebovává nebo do něj vstupuje kontaminace zvenčí. Opravte tento problém spíše než jen tvrdší filtrování.
Pravidelně kontrolujte své filtrační prvky a měňte je podle stavu, nejen podle kalendářních dat. Diferenční tlakoměr na filtru vám řekne, kdy se zanáší. Nečekejte, až se obtokový ventil otevře a vypusťte nefiltrovanou kapalinu zpět do systému, kde může poškodit váš směrový ventil Rexroth 4WE6.
Regulace teploty je důležitá i pro směrový ventil Rexroth 4WE6. Hydraulické systémy generují teplo a teplo rychleji degraduje kapalinu. Pokud se váš systém neustále zahřívá, možná budete potřebovat lepší chlazení. Sledujte teplotu těla ventilu, zejména u cívek elektromagnetu. Teploty blížící se 115 °C naznačují, že směrový ventil Rexroth 4WE6 pracuje příliš tvrdě nebo že cívka není správně přizpůsobena aplikaci.
Zvažte možnost ponechání náhradního směrového ventilu Rexroth 4WE6 po ruce, zejména pro kritická zařízení. Směrový ventil Rexroth 4WE6 stojící na vaší poličce stojí méně než prostoje, kterým budete čelit při čekání na dodávku, když ventil neočekávaně selže. To platí zejména v případě, že používáte originální díly Rexroth s dodací lhůtou čtyři až šest týdnů.
Zdokumentujte, co instalujete, když vyměňujete směrový ventil Rexroth 4WE6. Zapište si přesné číslo modelu, dodavatele, datum a případné připomínky ke stavu starého ventilu. Tyto informace se stanou cennými, když budete v budoucnu potřebovat díly nebo při řešení podobných problémů.
Cena a doba výměny směrového ventilu Rexroth 4WE6
Celkové náklady na výměnu směrového ventilu Rexroth 4WE6 zahrnují více než jen cenu ventilu. Musíte počítat s prostoji, prací a potenciálními úpravami systému. Pokud kupujete OEM díly pro směrový ventil Rexroth 4WE6, počítejte s dodací lhůtou čtyři až šest týdnů, pokud nezaplatíte navíc za urychlené odeslání. Alternativní značky, jako je Huade, obvykle dodávají rychleji, často během dvou až tří týdnů, což může mít význam, když je zařízení mimo provoz.
Mzdové náklady se liší podle dostupnosti, když vyměníte směrový ventil Rexroth 4WE6. Výměna ventilu namontovaného na snadno dosažitelném potrubí může trvat hodinu. Jeden zakopaný hluboko ve stroji by mohl vyžadovat značnou demontáž a proměnit jednoduchou výměnu ventilů na vícedenní projekt. Zohledněte čas pro správné odvzdušnění systému a následné testování.
Při výměně směrového ventilu Rexroth 4WE6 existuje kompromis mezi cenou a rizikem. OEM díly odstraňují obavy z kompatibility, ale stojí více. Alternativní značky mohou ušetřit 20 až 30 procent, ale vyžadují více ověřovací práce předem. U nekritických aplikací mohou úspory stát za další úsilí. U zařízení, kde porucha znamená značné výrobní ztráty nebo bezpečnostní rizika, je OEM prémie levným pojištěním.
Při výměně směrového ventilu Rexroth 4WE6 myslete také na větší obrázek. Pokud vám kontaminace zabila ventil, jeho výměna nic nevyřeší. Musíte upgradovat filtraci, což nyní zvyšuje náklady, ale dlouhodobě šetří peníze tím, že chrání všechny vaše hydraulické komponenty, nejen směrový ventil.
Kdy získat odbornou pomoc
Některé situace vyžadují spíše odbornou pomoc, než abyste výměnu řešili sami. Pokud váš systém směrového ventilu Rexroth 4WE6 používá ventily se speciálními objednacími kódy nebo vlastní konfigurace, kontaktujte společnost Rexroth nebo kvalifikovaného distributora. Mohou ověřit specifikace a získat správné díly. Pokus o suplování na základě dílčích informací často končí špatně.
Pokud jste vyměnili směrový ventil Rexroth 4WE6, ale problémy přetrvávají, je něco jiného špatně. Pokračování ve výměně ventilů nevyřeší problém na úrovni systému. Specialista na hydrauliku může diagnostikovat, zda máte problémy s tlakem, průtokem nebo elektrickými poruchami, které ovlivňují činnost ventilu.
U vysoce hodnotných nebo kritických zařízení používajících směrový ventil Rexroth 4WE6 se profesionální instalace může vyplatit. Zkušení technici přinášejí specializované znalosti a nástroje, které zajistí, že výměna proběhne hned napoprvé. Mohou také odhalit související problémy dříve, než způsobí selhání.
Posuňte se vpřed se svým směrovým ventilem Rexroth 4WE6
Úspěšná výměna rozváděče Rexroth 4WE6 vyžaduje pochopení toho, s čím pracujete, výběr správné náhrady, její správnou instalaci a řešení podmínek, které způsobily původní poruchu. Norma D03 vám poskytuje možnosti při výměně směrového ventilu Rexroth 4WE6, ale rozumné uplatnění těchto možností znamená, že musíte udělat domácí úkol ohledně specifikací a kompatibility.
Samotný směrový ventil Rexroth 4WE6 je pouze jednou součástí hydraulického systému. Jeho spolehlivost závisí na čistotě kapaliny, správném elektrickém napájení, správné instalaci a vhodné aplikaci. Když přistoupíte k výměně jako součást celkové údržby systému spíše než k samostatné výměně komponent, uvidíte lepší výsledky a delší životnost vašeho zařízení.
Ať už si vyberete originální díly Rexroth pro směrový ventil 4WE6 nebo kvalifikované alternativy od Huade nebo jiných výrobců, klíčem je přesné přizpůsobení specifikací a následná správná údržba systému. Udělejte to a váš náhradní směrový ventil Rexroth 4WE6 by vám měl spolehlivě sloužit roky.
