Když pracujete s hydraulickými systémy, potřebujete komponenty, které prostě fungují – den za dnem, směnu za směnou. The4WE10 směrový regulační ventilpřesně z tohoto důvodu si vydobyl svou reputaci v továrnách po celém světě. Tento směrový regulační ventil není tou nejúžasnější technologií, ale 4WE10 zvládá základní úlohu řízení průtoku hydraulické kapaliny s pozoruhodnou důsledností.

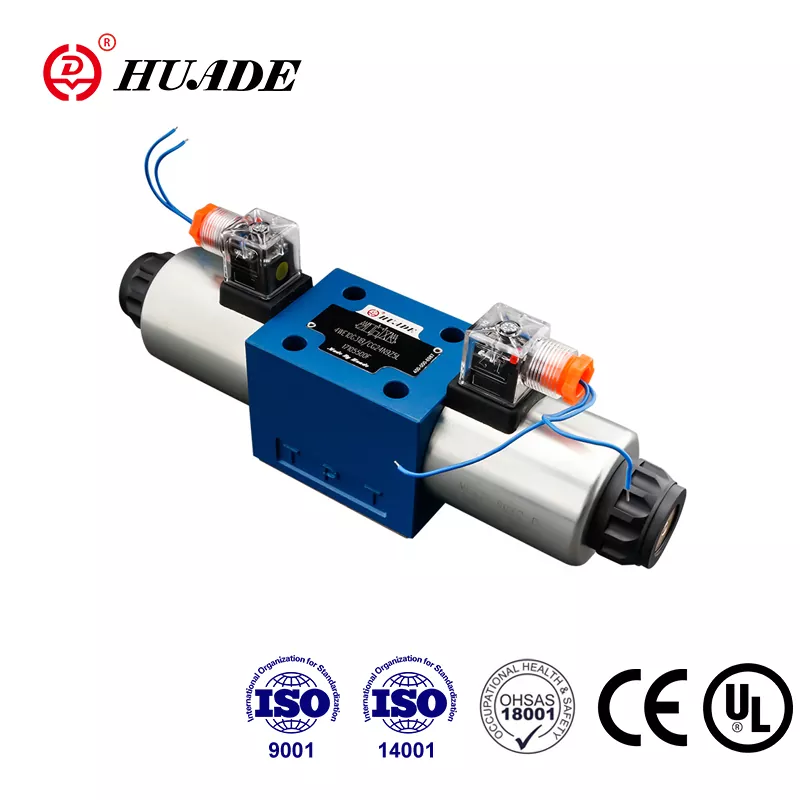

Theventil 4WE10funguje na jasném principu. Elektromagnetická cívka tlačí cívku uvnitř těla ventilu, která otevírá a zavírá cesty pro hydraulický olej. Když cívku nabudíte, cívka se pohne. Když vypnete napájení, pružina jej vrátí do původní polohy. Konstrukce 4WE10 je přímo působící, což znamená, že mezi elektrickým signálem a mechanickým pohybem není žádný pilotní stupeň nebo složitý mechanismus.
Pochopení standardu NG10 4WE10
The4WE10 směrový regulační ventilse řídí tím, co se nazývá montážní standard NG10, také známý jako CETOP 5 nebo ISO 4401-05. Tato standardizace je u směrových ventilů důležitější, než byste si mysleli. To znamená, že můžete vyměnit 4WE10 od jednoho výrobce za ekvivalentní směrový regulační ventil od jiného, aniž byste museli předělávat montážní desku nebo přeinstalovat systém. Pro týmy údržby a konstruktéry zařízení tato zaměnitelnost 4WE10 snižuje bolesti hlavy a náklady.

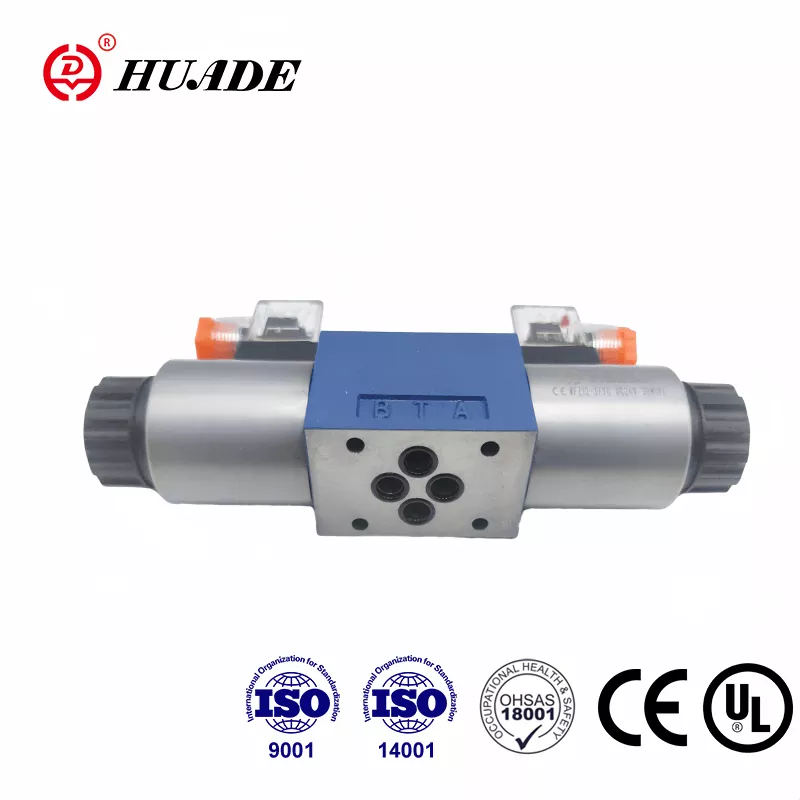

Theventil 4WE10se připojuje přes čtyři hlavní porty: P pro vstup tlaku, A a B pro dva pracovní porty, které se připojují k vašim pohonům, a T pro vratné potrubí zpět do nádrže. Tato čtyřcestná konfigurace dává 4WE10 kontrolu nad obousměrným pohybem, což je důvod, proč zde najdete tyto směrové regulační ventily, které ovládají válce, které je třeba vysouvat a zatahovat.
Technické možnosti směrového regulačního ventilu 4WE10
The4WE10zvládá tlak až 315-350 barů v závislosti na konkrétním modelu, což je v přepočtu asi 4 569 PSI. To stačí pro většinu průmyslových strojů, aniž by se museli pouštět do extrémně náročných oblastí. Jmenovitý průtok 4WE10 je 120 litrů za minutu, i když tento směrový regulační ventil může v případě potřeby tlačit až na 160 litrů za minutu. Pro srovnání, 120 litrů za minutu se rovná zhruba 31,7 galonu za minutu.
Tato čísla definují, kdeventil 4WE10zapadá do vašeho systému. Pokud prostřednictvím směrového regulačního ventilu neustále používáte vyšší průtoky, začnete vidět poklesy tlaku, které generují teplo a plýtvají energií. Vztah mezi průtokem a poklesem tlaku u 4WE10 není lineární – řídí se čtvercovým zákonem, což znamená, že zdvojnásobení průtoku zčtyřnásobí ztrátu tlaku. Při nominálních 120 litrech za minutu bude váš směrový regulační ventil 4WE10 vykazovat pokles tlaku přibližně 12 barů, což představuje energii, která se přeměňuje v teplo spíše než užitečnou práci.
Typy cívek 4WE10 a jejich použití
Theventil 4WE10dodává se v různých konfiguracích šoupátka, označených písmeny jako D, E, G a H. Každé písmeno definuje, co se stane s dráhami kapaliny, když je směrový řídicí ventil ve své středové poloze, a výběr správné konfigurace 4WE10 je důležitý pro chování vašeho stroje.
TheH-cívka 4WE10blokuje všechny porty ve střední poloze. To vytváří hydraulický zámek, který drží váš válec přesně tam, kde je, i při zatížení. Tuto konfiguraci 4WE10 byste použili, když záleží na přesnosti polohování, jako je držení svěrky zavřené během svařovací operace. Nevýhodou je, že jakákoli tepelná roztažnost zachyceného oleje může zvýšit tlak ve vašem směrovém regulačním ventilu, takže s tím musíte počítat ve svém návrhu.
The4WE10 G-cívkapřipojuje tlakový port přímo k nádrži ve střední poloze. Tato konfigurace směrového řídicího ventilu odlehčuje čerpadlo a snižuje tlak v systému téměř na nulu, zatímco 4WE10 je nečinný. Je to běžné u tiskových aplikací, kde stroj mezi cykly čeká. Vaše čerpadlo běží, ale nebojuje proti vysokému tlaku prostřednictvím ventilu 4WE10, který šetří energii a snižuje teplo.
The4WE10 E-cívkablokuje tlakový port, ale spojuje pracovní porty s nádrží. To umožňuje uniknout zachycenému tlaku z vašich pohonů a zároveň zabránit novému toku z čerpadla přes směrový regulační ventil. Je to užitečné, když potřebujete uvolnit zbytkový tlak před zahájením dalšího cyklu na vašem systému 4WE10.
Různé aplikace vyžadují různé chování a standardizované písmenné kódy usnadňují přesné určení, který směrový ventil 4WE10 potřebujete, bez dlouhých technických popisů.
Instalace vašeho směrového regulačního ventilu 4WE10
Montáž4WE10je přímočará, ale je třeba věnovat pozornost několika detailům. Směrový regulační ventil lze namontovat v libovolné orientaci, i když byste měli zvážit, kde končí elektrická připojení na vašem 4WE10, aby se usnadnila údržba. Cívky jsou odnímatelné a mohou se otáčet o 360 stupňů kolem své osy, což pomáhá, když se potýkáte s těsnými prostory ve vaší instalaci 4WE10.
Jeden často přehlížený detail sventil 4WE10je tlak ve zpětném potrubí. Zatímco hlavní porty zvládají 350 barů, port nádrže na vašem směrovém řídicím ventilu by měl zůstat pod 160 bary. Pokud provozujete více jednotek 4WE10, které sdílejí společné zpětné vedení, tlakové špičky z jednoho směrového regulačního ventilu mohou ovlivnit ostatní. Protitlak může dokonce způsobit nežádoucí pohyb cívky ve vašem 4WE10. Použití jednotlivých zpětných ventilů na každém zpětném potrubí 4WE10 nebo zajištění adekvátního dimenzování potrubí tomuto problému zabrání.
The4WE10 směrový regulační ventilobsahuje ustanovení pro ruční ovládání, které vám umožňuje ovládat jej ručně během uvádění do provozu nebo odstraňování problémů. Tato funkce na 4WE10 má limit tlaku 50 barů na hrdle nádrže. Není určen jako bezpečnostní funkce nebo pro pravidelný provoz vašeho rozváděče, ale pouze jako pomůcka při údržbě.
4WE10 Elektrické specifikace
VětšinaRozvaděče 4WE10běží na 24V DC, i když najdete verze 4WE10 pro 12V, 48V, 110V AC a 220V AC v závislosti na standardech vašeho zařízení. Cívka 4WE10 se připojuje přes elektrický konektor DIN EN 175301-803, který se stal průmyslovým standardem pro průmyslové směrové ventily. Mnoho verzí 4WE10 obsahuje LED indikátor, který se rozsvítí, když je cívka pod napětím, což vám poskytne rychlé vizuální potvrzení, aniž byste potřebovali multimetr.
The4WE10Konstrukce cívky využívá konstrukci s mokrým čepem, což znamená, že je v přímém kontaktu s hydraulickým olejem proudícím přes směrový řídicí ventil. Tento kontakt oleje v 4WE10 dělá několik užitečných věcí. Chladí cívku a zabraňuje tepelnému přetížení ve vašem směrovém ventilu. Tlumí mechanické vibrace a hluk a udržuje provoz 4WE10 tichý. A poskytuje mazání, které prodlužuje životnost cívky vašeho směrového ventilu. Nevýhodou je, že pokud dojde k poruše cívky na vašem 4WE10, musíte před výměnou vypustit nebo izolovat tuto část systému, i když díky odnímatelné konstrukci je tento proces u směrového ventilu relativně rychlý.
Požadavky na kapalinu pro ventil 4WE10
The4WE10 směrový regulační ventiločekává hydraulický olej na minerální bázi s viskozitou kolem 37 mm²/s při 55°C. 4WE10 toleruje široký rozsah od 2,8 do 380 mm²/s, ale provoz v extrémech ovlivňuje výkon vašeho směrového ventilu. Velmi řídký olej zvyšuje vnitřní úniky v 4WE10, zatímco hustý olej zpomaluje dobu odezvy a zvyšuje pokles tlaku přes směrový řídicí ventil.
Kontrola kontaminace je pro ně velmi důležitáventil 4WE10život. Doporučení pro směrové ventily je čistota ISO 4406 20/18/15 nebo lepší, s filtrací 10-16 mikronů. To může znít příliš přesně, ale vůle mezi cívkou a vývrtem ve vašem 4WE10 se pohybuje v rozmezí 5-25 mikronů v závislosti na konstrukci směrového ventilu. Částice v tomto rozsahu velikostí fungují jako brusný papír a nosí přesné povrchy ve vašem 4WE10, které utěsňují každý port od ostatních.
Tvrdé částice vytvářejí škrábance, které zvyšují únik v průběhu času ve vašem4WE10 směrový regulační ventil. Měkké nečistoty a voda mohou podporovat korozi nebo tvořit usazeniny kalu. V každém případě se výkon vašeho ventilu 4WE10 snižuje. Ve skutečně špinavých systémech můžete vidět lepení tam, kde se cívka 4WE10 odmítá pohybovat hladce nebo se pomalu vrací do středové polohy ve směrovém ventilu.
4WE10 Pokles tlaku a účinnost systému
Pochopení poklesu tlaku vám pomůže navrhnout efektivnější systémy sventil 4WE10. Při 60 litrech za minutu váš směrový ventil klesne asi o 3 bary. Při 100 litrech za minutu to u 4WE10 vyskočí na 8 barů. Při maximálních 120 litrech za minutu ztrácíte přes směrový ventil 12 barů.
Každý bar poklesu tlaku při daném průtoku představuje výkon přeměněný na teplo ve vašem4WE10. Vzorec je jednoduchý: ztráta výkonu se rovná průtoku krát poklesu tlaku. Při 100 litrech za minutu s poklesem o 8 barů přes váš směrový regulační ventil to je asi 1,3 kilowattu tepla. Váš systém potřebuje odvádět teplo generované 4WE10, buď přes chladič, nebo přijímáním vyšších teplot oleje.
U systémů, kde záleží na účinnosti, udržujte průtok pod 80 litrů za minutu4WE10 směrový regulační ventilposkytuje lepší rovnováhu mezi velikostí ventilu a tvorbou tepla. Pokud potřebujete vyšší průtoky, než dokáže 4WE10 efektivně zvládnout, zvažte další velikost nebo použití více směrových regulačních ventilů paralelně.
4WE10 Doba spínání a odezva
Theventil 4WE10typicky se přepne za 70-120 milisekund, což je dostatečně rychlé pro většinu průmyslových aplikací, ale není to okamžité. Vnitřní tlumicí prvky ve směrovém regulačním ventilu vyhlazují přechod a zabraňují hydraulickým rázům, které by mohly poškodit součásti nebo vytvořit hluk. V cívce 4WE10 najdete malé otvory a komory, které měří průtok oleje během přepínání.
Nějaký4WE10 směrový regulační ventilmodely obsahují externí seřizovací šrouby, které vám umožní vyladit rychlost přepínání. To se stává užitečným, když několik jednotek 4WE10 sdílí společné linky, což vám umožňuje rozložit jejich spínací časy, abyste se vyhnuli přechodným tlakům ve vašem systému směrového ventilu.
Běžné aplikace pro směrový regulační ventil 4WE10
Najdešventily 4WE10v celém průmyslovém prostředí. Aplikace na obráběcích strojích používají směrový řídicí ventil 4WE10 pro upínání obrobku, kde se válec potřebuje silou vysunout a držet polohu, zatímco probíhá řezání. Vstřikovací stroje používají 4WE10 k ovládání ventilových čepů, které regulují průtok plastu. Automatizované montážní linky používají tyto směrové řídicí ventily v robotech typu pick-and-place pro diskrétní polohovací pohyby.
The4WE10vyniká diskrétním ovládáním – přesun do polohy A, zastavení, přesun do polohy B, zastavení. Tento směrový regulační ventil nezvládá proporcionální řízení dobře, protože je buď otevřený nebo uzavřený, nic mezi tím. Pokud potřebujete regulaci proměnných otáček nebo přesnou regulaci průtoku nad rámec toho, co nabízí 4WE10, měli byste místo toho přejít k proporcionálnímu směrovému regulačnímu ventilu řady 4WRPE.
Údržba vašeho ventilu 4WE10
The4WE10konstrukce odnímatelné cívky zjednodušuje údržbu tohoto směrového ventilu. Když na vašem 4WE10 selže cívka, můžete ji vyměnit bez otevření hydraulického systému. Odpojte elektrickou zástrčku, odšroubujte přídržnou matici, vytáhněte starou cívku a nainstalujte novou na váš směrový ventil. Cívka 4WE10 se může během instalace otáčet, takže elektrický konektor můžete umístit tam, kde je to nejpohodlnější.
Opotřebení vnitřní cívky v4WE10 směrový regulační ventilnakonec způsobí zvýšený únik a pomalou odezvu. Můžete si všimnout, že válec se pomalu driftuje, když by měl držet pozici, nebo se doba přepínání na vašem 4WE10 prodlužuje. V tu chvíli uvažujete buď o přestavbě směrového ventilu s novými těsněními a možná i o novou cívku, nebo o úplnou výměnu vašeho 4WE10. Ekonomická kalkulace závisí na vašich mzdových nákladech versus ceně ventilu.
Lepení související s kontaminací4WE10se projeví jako přerušovaný provoz nebo úplné selhání řazení. Někdy můžete obnovit funkci ve vašem směrovém ventilu propláchnutím systému a výměnou filtrů, ale pokud došlo k poškrábání na cívce nebo vývrtu 4WE10, potřebujete náhradní díly pro směrový ventil.
Zajistěte si zdroj vašeho směrového regulačního ventilu 4WE10
Bosch Rexroth vytvořil4WE10design a nabízí nejširší škálu směrových regulačních ventilů s 53 různými konfiguracemi šoupátka. Jejich ventily 4WE10 slouží jako referenční standard pro rozvaděče. Hydac, Parker, Eaton Vickers a Argo Hytos vyrábějí kompatibilní verze 4WE10, které se montují na stejné rozhraní. Čínští výrobci jako CML a Huade vyrábějí cenově konkurenceschopné alternativy 4WE10, které zachovávají montážní standard pro směrové ventily.
Ceny za4WE10 směrový regulační ventilse pohybuje od přibližně 18 do 38 USD za jednotku v závislosti na množství, specifikacích a dodavateli. Minimální objednací množství pro jednotky 4WE10 se liší od jednotlivých kusů po 50 nebo více, přičemž větší objednávky přinášejí nižší jednotkové ceny. Dodací lhůty obvykle trvají 10–15 dní pro standardní konfigurace 4WE10.
Standardizace znamená, že můžete zdrojRozvaděče 4WE10od více dodavatelů a zachovat zaměnitelnost. Pro kritické aplikace můžete mít na skladě ventily 4WE10 od dvou různých výrobců, abyste měli jistotu, že nikdy nebudete závislí na jediném dodavatelském řetězci pro vaše směrové ventily.
Omezení 4WE10 a kdy zvážit alternativy
The4WE10 směrový regulační ventilzvládá svou navrženou roli dobře, ale má jasná omezení. Binární povaha řízení 4WE10 znamená, že tento směrový řídicí ventil není vhodný pro aplikace vyžadující proměnnou rychlost nebo měkký rozběh. Pokles tlaku při vysokém průtoku činí 4WE10 neefektivním pro nepřetržité provozy s vysokým průtokem. Vnitřní netěsnost vlastní konstrukce šoupátka 4WE10 znamená, že tento směrový regulační ventil nebude udržovat tlak po neomezenou dobu v konfiguracích s uzavřeným středem.
Pokud potřebujete proporcionální kontrolu nad rámec toho, co4WE10nabídky, podívejte se na rozváděče s integrovanou elektronikou a proporcionálními elektromagnety. Pokud potřebujete velmi nízkou netěsnost, zvažte namísto 4WE10 talířové ventily. Pokud pracujete s průtoky výrazně nad 120 litrů za minutu, další větší velikost (NG16 nebo NG25) dává větší smysl než směrový ventil 4WE10.
The4WE10technologie je vyspělá, což znamená, že neuvidíte dramatická zlepšení základního výkonu 4WE10. Inovace v hydraulice se posunula směrem k proporcionálním a inteligentním směrovým regulačním ventilům s integrovanou diagnostikou. 4WE10 zůstává relevantní pro aplikace, kde jeho schopnosti odpovídají požadavkům a kde osvědčená standardizovaná technologie směrových ventilů převažuje nad výhodami novějších přístupů.
Výběr správné konfigurace 4WE10
Výběr a4WE10 směrový regulační ventilvyžaduje přizpůsobení parametrů vašeho systému možnostem ventilu. Vypočítejte si požadovaný průtok a zajistěte, aby zůstal pod 80-100 litry za minutu pro účinnost s 4WE10. Ověřte, že váš tlak zůstává v mezích 315-350 barů s dostatečnou bezpečnostní rezervou pro váš směrový ventil. Vyberte typ cívky 4WE10, který poskytuje centrovací chování, které vaše aplikace potřebuje.
Zvažte dostupné elektrické napájení v místě instalace a specifikujte vhodné4WE10napětí cívky pro váš směrový regulační ventil. Zamyslete se nad přístupem údržby – může někdo dosáhnout na elektrický konektor a cívku na vašem 4WE10, když je potřeba servis? Naplánujte si instalaci zpětného potrubí, abyste se vyhnuli problémům se zpětným tlakem u směrového regulačního ventilu.
The4WE10spolehlivost vychází z jeho přímočarého mechanického designu a vyspělých výrobních procesů za tímto rozváděčem. Při správné aplikaci v rámci provozní obálky a údržbě v souladu se základními postupy hydraulického systému poskytuje 4WE10 roky konzistentní služby. Tato spolehlivost v kombinaci s globální dostupností a konkurenceschopnými cenami vysvětluje, proč směrový regulační ventil 4WE10 zůstává standardní volbou pro průmyslové hydraulické ovládání, přestože je jednou ze starších technologií ventilů, které se stále vyrábějí.
U systémů, které skutečně potřebují pouze diskrétní řízení polohy při mírných průtokech,4WE10 směrový regulační ventilpředstavuje praktické, dobře srozumitelné řešení. Neposkytne vám sofistikovanost novějších technologií, ale 4WE10 se ukáže v práci každý den a svou práci odvede bez dramatu.
