Chcete pochopit, co je ventil FCV a jak funguje? Jste na správném místě! Flow Control Valves (FCV) jsou základní součástí mnoha průmyslových systémů a tato příručka vám pomůže pochopit vše, co o nich potřebujete vědět.

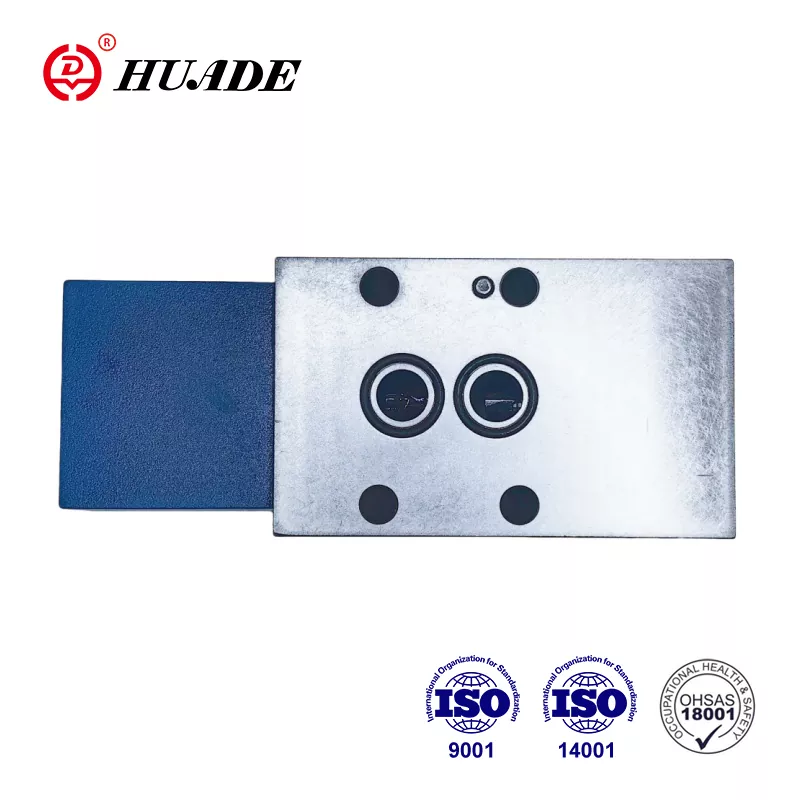

Co je ventil FCV?
AnVentil FCVznamenáVentil regulace průtoku. Představte si to jako chytrý kohoutek, který dokáže automaticky nastavit, kolik kapaliny nebo plynu protéká potrubím. Namísto toho, abyste otáčeli klikou, tyto ventily používají signály z počítačů nebo ovladačů k přesnému otevírání a zavírání.
Jak funguje ventil FCV?
Představte si, že zaléváte zahradu hadicí. Když trysku zmáčknete, vyteče méně vody. Když ji pustíte, poteče více vody. Ventil FCV funguje podobně, ale je řízen spíše elektronickými signály než vaší rukou.
Ventil vytváří omezení (jako při stlačení hadice) v potrubí. Toto omezení řídí:
- Jak rychle tekutina proudí
- Tlak v systému
- Regulace teploty
- Hladiny kapalin v nádržích
Typy ventilů FCV
Existuje několik typů průtokových regulačních ventilů, z nichž každý je navržen pro různé úlohy:
1. Kulové ventily
Nejlepší pro:Přesná regulace průtoku
Jak fungují:Zátka se pohybuje nahoru a dolů pro řízení průtoku
Pros
Velmi přesné ovládání, výborné vypínání
Nevýhody
Vyšší tlaková ztráta, dražší
2. Kulové ventily
Nejlepší pro:Rychlé ovládání zapnutí/vypnutí
Jak fungují:Kulička s otvorem se otáčí, aby umožnila nebo blokovala tok
Pros
Rychlý provoz, nízká tlaková ztráta
Nevýhody
Není skvělé pro přesné škrcení (pokud není speciálně navrženo)
3. Klapkové ventily
Nejlepší pro:Velké trubky, nákladově efektivní řešení
Jak fungují:Disk se otáčí, aby řídil průtok
Pros
Kompaktní velikost, nižší cena
Nevýhody
Méně přesné než kulové ventily
4. Membránové ventily
Nejlepší pro:Korozivní nebo čisté kapaliny
Jak fungují:Pružná membrána řídí průtok
Pros
Žádné znečištění, vynikající pro čisté aplikace
Nevýhody
Omezený teplotní a tlakový rozsah
Jak vybrat správný ventil FCV
Výběr správného regulačního ventilu závisí na několika faktorech:
1. Jaký je váš účel?
- Ovládání zapnutí/vypnutí:Kulové nebo škrticí ventily fungují dobře
- Přesné škrcení:Kulové ventily jsou vaší nejlepší volbou
- Obě:Hledejte speciálně navržené kulové ventily s V-porty
2. Jakou tekutinu ovládáte?
- Čistá voda:Většina typů ventilů funguje dobře
- Korozivní chemikálie:Vyberte membránové nebo speciálně potažené ventily
- Husté kapaliny:Vyhněte se ventilům, které se mohou snadno ucpat
3. Požadavky na velikost a tlak
- Malé trubky:Kulové nebo jehlové ventily pro přesnost
- Velké trubky:Klapkové ventily pro úsporu nákladů
- Vysoký tlak:Kulové nebo kulové ventily se správnými jmenovitými hodnotami
4. Potřebná přesnost ovládání
- Hrubé ovládání:Jednoduché klapky
- Přesné ovládání:Kulové ventily se stejnými procentuálními charakteristikami
Pohony ventilů FCV: Co je nutí se pohybovat?
Ventily FCV potřebují něco, co by je otevřelo a zavíralo. Tyto se nazývají akční členy:
| Typ pohonu | Pros | Nevýhody | Nejlepší pro |
|---|---|---|---|
| Pneumatické (poháněno vzduchem) | Rychlé, spolehlivé, bezpečné v nebezpečných oblastech | Potřebujete přívod stlačeného vzduchu | Většina průmyslových aplikací |
| Elektrický | Velmi přesné, snadné připojení k počítači | Pomalejší než pneumatické, vyžadují verze odolné proti výbuchu | Aplikace vyžadující přesné polohování |
| Hydraulické | Velmi výkonný, vhodný pro velké ventily | Složité, drahé, potenciální úniky | Těžké aplikace |
Běžné aplikace ventilů FCV
Ropný a plynárenský průmysl
Řízení tlaku v potrubí, řízení průtoku v rafinériích, bezpečnostní uzavírací systémy
Elektrárny
Řídit hladinu vody v kotli, řídit průtok páry, systémy chladicí vody
Úprava vody
Ovládejte dávkování chemikálií, řiďte průtoky čerpadlem, kontrolujte tlak v systému
Chemické zpracování
Přesné míchání přísad, systémy regulace teploty, bezpečnostní izolace
HVAC systémy
Řízení teploty budovy, řízení proudění vzduchu, optimalizace energetické účinnosti
Klíčové vlastnosti výkonu, které je třeba pochopit
Koeficient toku (Cv)
Toto číslo udává, jaký průtok ventil zvládne. Vyšší Cv znamená větší průtokovou kapacitu. Je to jako srovnávat velikost různých zahradních hadic – větší čísla znamenají, že jimi proteče více vody.
Dosahovatelnost
To popisuje, jak dobře může ventil řídit vysoké i nízké průtoky. Ventil s rozsahem 50:1 může účinně řídit průtoky od 2 % do 100 % své maximální kapacity.
Třídy úniku
Tato hodnocení vám říkají, jak dobře se ventil uzavírá:
- Třída I-IV:Těsnění kov na kov (očekává se určitý únik)
- Třída V:Velmi těsné uzavření
- Třída VI:Bublinkotěsné (prakticky žádný únik)
Údržba a odstraňování problémů
Běžné problémy:
- Valve nereaguje:Zkontrolujte výkon a signály pohonu
- Špatné ovládání:Může vyžadovat rekalibraci nebo výměnu obložení
- únik:Často vyžaduje výměnu sedla nebo těsnění
- Lepení:Obvykle způsobeno znečištěním nebo opotřebením
Tipy na údržbu:
- Pravidelné čištění a kontrola
- Zkontrolujte přívod vzduchu do pohonu (pneumatické ventily)
- Monitorujte řídicí signály
- Podle potřeby vyměňte těsnění a těsnění
Budoucnost ventilů FCV: Chytrá technologie
Moderní ventily FCV jsou stále chytřejší s:
Digitální komunikace
- Připojte se přímo k počítačové síti
- Odešlete diagnostické informace
- Možnost vzdáleného monitorování
Prediktivní údržba
- Senzory detekují problémy před selháním
- AI analyzuje údaje o výkonu
- Snižuje neočekávané prostoje
Energetická účinnost
- Lepší design snižuje plýtvání energií
- Vylepšené materiály vydrží déle
- Nižší dopad na životní prostředí
Výběr dodavatele
Při výběru ventilů FCV zvažte tyto přední výrobce:
- Emerson (značka Fisher):Lídr v oboru regulačních ventilů
- Flowserve:Silný v ropných a plynových aplikacích
- IMI Critical Engineering:Specializovaná řešení těžkých služeb
- Siemens:Dobrá integrace s řídicími systémy
Hledejte dodavatele, kteří nabízejí:
- Technická podpora a pomoc s dimenzováním
- Certifikace kvality
- Místní servis a dostupnost dílů
- Tréninkové programy
Úvahy o nákladech
Náklady na ventily FCV se značně liší v závislosti na:
- Velikost:Větší ventily jsou dražší
- Materiály:Exotické slitiny výrazně zvyšují cenu
- Požadavky na přesnost:Vyšší přesnost stojí více
- certifikace:Zvláštní schválení zvyšují náklady
Tipy pro plánování rozpočtu:
- Zvažte celkové náklady na vlastnictví, nejen počáteční cenu
- Faktor v nákladech na údržbu a energii
- Nespecifikujte příliš – vyberte si vhodnou kvalitu pro své potřeby
Závěr
Ventily FCV jsou klíčovými součástmi moderních průmyslových systémů. Pochopení základů – typů, aplikací a kritérií výběru – vám pomůže lépe se rozhodnout, zda tyto systémy specifikujete, nakupujete nebo udržujete.
Pamatujte na tyto klíčové body:
- Přizpůsobte typ ventilu potřebám vaší konkrétní aplikace
- Zvažte jak počáteční náklady, tak dlouhodobý provoz
- Nezapomeňte na akční členy a požadavky na ovládání
- Plánujte údržbu a budoucí upgrady
Ať už řídíte vodu v budově, řídíte chemikálie v továrně nebo manipulujete s ropou a plynem v rafinerii, správný ventil FCV přináší rozdíl ve výkonu systému, bezpečnosti a účinnosti.
Potřebujete pomoc s výběrem správného ventilu FCV pro vaši aplikaci? Poraďte se se zkušenými inženýry a dodavateli, kteří vás provedou procesem výběru na základě vašich konkrétních požadavků.
