Jakou roli hraje směrový ventil v hydraulickém systému

Už jste někdy sledovali stavbu Bagry kopají do země nebo viděli, jak sklápěč zvedne postel, aby vyložil nečistoty? Tyto výkonné stroje fungují kvůli hydraulickým systémům a v srdci Tyto systémy jsou klíčovou součástí zvanou asměrový ventil (také známý jako směrový kontrolní ventil nebo DCV).

Myslete na směrový ventil jako na provoz Řadič hydraulického systému. Stejně jako semaforma říká autem, kdy Jděte, zastavte nebo otočte, směrový ventil řekne hydraulickou tekutinu, kam proudit a Kdy se pohybovat. V tomto článku budeme přesně prozkoumat, jakou roli tyto důležité Hrají ventily a proč jsou nezbytné pro to, aby fungovaly hydraulické stroje správně.

Co je to směrový ventil?

Směrový ventil je mechanické zařízení To řídí cestu hydraulické tekutiny v systému. Představte si hydraulickou tekutinu (obvykle olej) jako voda protéká trubkami a směrový ventil jako a Inteligentní přepínač, který může:

• Přímý tok tekutinyod čerpadla do různé části stroje
• Zastavte tok tekutinV případě potřeby
• Ovládat směrtekutina se pohybuje (dopředu nebo dozadu)
• Spravujte kdyHydraulické části začínají nebo přestaňte se pohybovat

Směrový ventil funguje přesunutím vnitřní část (nazývaná cívka nebo poppet), která se otevírá a zavírá jinak cesty pro tekutinu. Tento jednoduchý, ale chytrý design umožňuje jeden ventil Kontrolujte pohyby komplexů v těžkých strojích.

Hlavní role směrových ventilů v Hydraulické systémy

1. Řízení provozu pro hydraulickou tekutinu

Primární úloha směrového ventilu je Chovat se jako dopravní policajt pro hydraulickou tekutinu. Takto:

• Vede tok tekutin: Řídí natlakovaný olej z čerpadla na pravý válec nebo motor
• Vytváří návratové cesty: Posílá použité tekutina zpět do nádrže pro recyklaci
• Brání toku špatného cesty: Zastaví se tekutina od toho, kam by to nemělo

2. kontrola pohybu

Směrové ventily dávají operátorům přesné Ovládání pohybů stroje:

• Pohyb dopředu a zpětný pohyb: Jako Umístění automobilu do jízdy nebo obrácení
• Začněte a zastavte akce: Okamžik Ovládání nad tím, kdy pohyby začnou a končí
• Nastavení rychlosti: Někteří pokročilí Ventily mohou ovládat, jak rychle se věci pohybují

3. řízení bezpečnosti

Tyto ventily hrají klíčovou bezpečnostní roli:

• Zastavení toku tekutinyběhem údržba nebo mimořádné události
• Prevence náhodného pohybukdyž stroj je zaparkován
• Umožňující kontrolované vypnutíz Hydraulické operace

4. řízení energetiky

Inteligentní směrové ventily pomáhají šetřit energii podle:

• Snížení plýtvání tlakemkdyž stroj nefunguje
• Umožnění nečinnosti čerpadlakdyž ne je nutný pohyb
• Recyklační tekutinaefektivně skrz systém

Typy směrových ventilů

Ne všechny směrové ventily jsou stejné. Různé stroje potřebují různé typy ventilů na základě jejich úloh:

Cílové ventily (nejběžnější)

• Jak fungují: Válcový kus (cívka) sklouzne tam a zpět uvnitř těla ventilu
• Nejlepší pro: Komplexní stroje, které Potřebujete více cest tekutin
• Příklady: Backvators, buldozery, průmyslové stroje

Výhody:

• Dokáže zvládnout více cest tekutin najednou
• Velmi všestranný pro složité operace
• Dobré pro aplikace s vysokým průtokem

Nevýhody:

• Citlivější na špinavou tekutinu
• Může mít malé vnitřní úniky
• Dražší na údržbu

Poppete ventily (jednoduché, ale efektivní)

• Jak fungují: Kus ve tvaru kužele zvedne nahoru a dolů, aby otevřel/zavřel tok
• Nejlepší pro: Vysokotlaký Aplikace, kde je důležité těsné těsnění
• Příklady: Bezpečnostní ventily, zkontrolujte ventily

Výhody:

• Velmi těsné těsnění (téměř žádné úniky)
• Funguje dobře s vysokým tlakem
• Méně citlivé na špinavou tekutinu

Nevýhody:

• Omezeno na jednodušší cesty tekutin
• Potřebuje více síly k provozu

Zkontrolujte ventily (pouze jednosměrné)

• Zvláštní účel: Umožňuje pouze tekutinu proudit v jednom směru
• Nejlepší pro: Zabránění zpětnému toku a udržování tlaku
• Příklady: Udržování válců Rozšířeno, když je napájení vypnuto

Jak jsou kontrolovány směrové ventily

Směrové ventily mohou být provozovány v Několik způsobů:

Manuální ovládání

• Metoda: Ruční páky nebo knoflíky
• Nejlepší pro: Jednoduché stroje, nouzové ovládací prvky
• Příklad: Malé zemědělské vybavení, manuální lisy

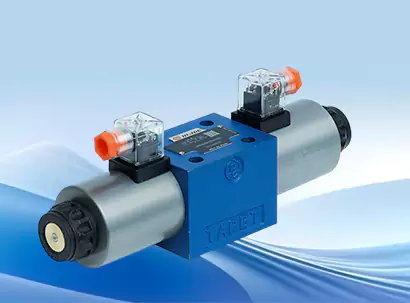

Elektrická ovládání (solenoid)

• Metoda: Elektrické cívky, které se pohybují ventil
• Nejlepší pro: Automatizované systémy, dálkové operace
• Příklad: Tovární stroje, robotické systémy

Hydraulická kontrola pilota

• Metoda: Malá množství hydraulických Ovládejte tlak Hlavní ventil
• Nejlepší pro: Velké stroje s vysokým tok tekutin
• Příklad: Velké bagry, průmyslové stiskne

Air (pneumatická) kontrola

• Metoda: Stlačený vzduch provozuje ventil
• Nejlepší pro: Rychle působící systémy
• Příklad: Výrobní zařízení

Dopad na výkon systému

Směrový ventil významně ovlivňuje Jak dobře funguje hydraulický systém:

Řízení rychlosti

• Přímý dopad: Velikost otevření ventilu Řídí průtok tekutin
• Výsledek: Rychlejší tok = rychlejší Pohyb, pomalejší tok = pomalejší pohyb
• Prospěch: Operátoři mohou upravit rychlost Pro různé úkoly

Správa tlaku

• Role: Ventily pracují s tlakem Reliéfní ventily pro řízení tlaku systému
• Význam: Zabraňuje poškození příliš velký tlak
• Bezpečnost: Chrání drahé komponenty

Energetická účinnost

Různé konstrukce ventilů ovlivňují využití energie:

• Otevřené středové ventily: Nechte tekutinu Vraťte se do nádrže, když nefungujete (dobré pro chlazení)
• Uzavřené středové ventily: Držte tlak Když nefunguje (šetří energii čerpadla)
• Ventily zatížení: Upravit automaticky ušetřit energii

Doba odezvy

• Hydraulická výhoda: Kapalina nemůže být komprimován, takže reakce je téměř okamžitá
• Kvalita ventilu: Lepší ventily reagovat rychleji a přesněji
• Aplikace: Kritický pro přesnost Pracujte jako chirurgické roboty nebo ovládací prvky letadel

Aplikace v reálném světě

Směrové ventily jsou všude v našem každodenní život:

Stavební vybavení

• Rypadlo: Ovládání boomu, paže a Pohyby kbelíku
• Buldozery: Zvedněte a spodní čepele
• Jeřáby: Kontrola zvedání a otáčení

Výrobní

• Montážní linky: Díly polohy přesně
• Stiskne: Ovládací lisovací sílu a načasování
• Roboti: Povolte přesné pohyby

Přeprava

• Sklápěče: Zvedněte a spodní vozík postele
• Popelářské vozy: Kontrolní kompakční a zvedací mechanismy
• Letadlo: Ovládací přistávací zařízení, klapky a ovládací prvky letu

Zemědělství

• Traktory: Implementace kontroly umístění
• Sklízeče: Zvládnutí řezání a sběrné systémy
• Zavlažování: Kontrolujte tok vody a Polohování sprinklerů

Běžné problémy a řešení

Jako jakékoli mechanické zařízení, směrový ventily mohou mít problémy:

Běžné problémy:

Lepení nebo rušení

• Příčina: Špinavá tekutina nebo opotřebované díly
• Řešení: Pravidelné změny tekutiny a čištění
• Prevence: Použijte správnou filtraci

Vnitřní únik

• Příčina: Opotřebované těsnění nebo poškrábané povrchy
• Příznaky: Pomalý nebo slabý pohyb
• Řešení: Přestavějte nebo vyměňte ventil

Externí úniky

• Příčina: Poškozená těsnění nebo uvolněná spojení
• Příznaky: Viditelné úniky tekutiny
• Řešení: Vyměňte těsnění a utáhněte spojení

Hlučný provoz

• Příčina: Vzduch v systému nebo opotřebovaných částech
• Řešení: Krvácí vzduch a zkontrolujte nosit

Tipy na údržbu:

1. Udržujte tekutinu čistous pravidelným změny filtru
2. Zkontrolujte únikyBěhem denního inspekce
3. Monitorujte teplotu tekutinyna zabránit přehřátí
4. Postupujte podle plánu údržby výrobce
5. Provozovatelé vlakůpři správném použití

Budoucnost směrových ventilů

Technologie vyrábí směrové ventily chytřejší a efektivnější:

Chytré ventily

• Vestavěné senzory: Monitorovací tlak, teplota a poloha
• Self-diagnóza: Detekujte problémy Než způsobí selhání
• Vzdálené monitorování: Zkontrolujte ventil stav odkudkoli

Lepší materiály

• Pokročilé povlaky: Snižte opotřebení a prodloužit život
• Silnější slitiny: Zvládněte výš tlaky a teploty
• 3D tisk: Vytvořte přesnější a kompaktní návrhy

Energetická účinnost

• Variabilní posun: Upravte tok na základě skutečných potřeb
• Obnovení energie: Zachycení a opětovné použití energie z pohybů
• Chytřejší ovládací prvky: Optimalize výkon automaticky

Miniaturizace

• Menší ventily: Zapadněte do těsných prostorů
• Lehčí hmotnost: Důležité pro Mobilní vybavení
• Integrace: Kombinujte více Funkce v jedné jednotce

Závěr

Směrové ventily jsou skutečně „mozek“ hydraulických systémů. Činí zásadní rozhodnutí Tam, kam jde hydraulická tekutina, když se pohybuje a jak rychle cestuje. Bez Tyto důležité komponenty, moderní stroje, jako jsou rypadlo, tovární roboti, A letadla nemohla provést své přesné pohyby.

Pochopení role směru Ventily nám pomáhají ocenit inženýrství za výkonnými stroji, které vidíme každý den. Od sklápěče vyzvednutí odpadků do budovy robota vaše auto, směrové ventily pracují v zákulisí, aby je vytvořily Možné složité pohyby.

Jak technologie postupuje, směrové ventily Pokračujte ve vývoji, stávání se chytřejších, efektivnějších a spolehlivějších. Tento Evoluce slibuje ještě lepší výkon z hydraulických systémů, které Pohánění našeho moderního světa.

Ať už jste student, o kterém se dozvíte hydraulické systémy, technik udržující vybavení nebo jednoduše zvědavý Jak věci fungují, porozumění směrové ventily vám dává nahlédnutí do jednoho z Nejdůležitější technologie v moderním stroji.

Až příště uvidíte hydraulický stroj V práci si pamatujte, že jeho přesné pohyby jsou možné díky skromnému Ale mocný směrový ventil - provozní ovladač, který udržuje hydraulické Tekutina proudí přesně tam, kam musí jít, když tam musí jít.

Klíčové s sebou

• Směrové ventily řídí průtokové dráhy tekutin v hydraulickém systémy
• Umožňují přesnou kontrolu pohybu, rychlosti a směru
• Různé typy slouží různým účelům (cívka, poppet, šek ventily)
• Různé metody řízení (manuální, elektrická, hydraulická, pneumatický)
• Kritické pro bezpečnost, efektivitu a výkon
• Nalezeno ve stavebnictví, výrobě, přepravě a zemědělství
• Pravidelná údržba brání problémům a prodlužuje životnost
• Budoucí vývoj se zaměřuje na inteligentní technologii a efektivitu
