Přemýšleli jste někdy, jak se stavební vybavení pohybuje tak hladce a přesně? Nebo jak tovární stroje mohou tak přesně ovládat svou rychlost? Odpověď často leží v malé, ale mocné složce zvané hydraulický škrticí ventil.
V této příručce rozebíráme vše, co potřebujeme vědět o hydraulických škrticích ventilech jednoduše. Ať už jste student, pracovník údržby, nebo jen zvědavý na to, jak věci fungují, tento článek vám pomůže porozumět těmto důležitým zařízením.
Co je to hydraulický ventil škrticí klapky?
Hydraulický ventil škrticí klapky je jako vodní faucet pro hydraulické systémy. Stejně jako otočíte rukojeť faucetu, abyste ovládali, jak rychlá voda vytéká, škrticí ventil řídí, jak rychle protéká hydraulická tekutina.
Jednoduchá analogie:Přemýšlejte o tom tímto způsobem: Když stisknete zahradní hadici, vyjde méně vody a teče pomaleji. Hydraulický ventil škrticí klapky funguje podobně - vytváří menší otvor, kterým musí projít tekutina, což zpomaluje tok.
Proč jsou důležité?
Hydraulické ventily škrticí klapky jsou rozhodující, protože:
- Ovládejte rychlost hydraulických válců a motorů
- Nechte stroje pohybovat hladce namísto trhaného
- Pomozte operátorům pracovat s přesností
- Udržujte zařízení v bezpečí tím, že zabráníte náhlým pohybům
Jak funguje hydraulický škrticí ventil?
Věda za ventily škrticí klapky je ve skutečnosti docela jednoduchá. Všechno to jde dolů na jednu základní myšlenku: čím menší je otvor, tím pomalejší tok.
Tady je to, co se děje uvnitř ventilu:
- Hydraulická tekutina vstupuje do ventilu pod tlakem
- Kapalina musí projít malým otvorem (nazývaným otvor)
- Velikost tohoto otvoru lze upravit otočením rukojeti nebo šroubu
- Menší otevření = pomalejší tok = pomalejší pohyb stroje
- Větší otevření = rychlejší tok = rychlejší pohyb stroje
Jednoduchá matematika za tím
Nebojte se - nebudeme tu příliš techničtí! Pomáhá však vědět, že průtok závisí na třech hlavních věcech:
Velikost otvoru(větší = více toku)
Rozdíl tlakupřes ventil (větší tlak = větší tok)
Typ tekutinypoužívání
Inženýři používají pro výpočet přesných průtoků speciální vzorce, ale základní princip je snadno pochopitelný.
Druhy hydraulických ventilů škrticí klapky
Stejně jako v domácnosti jsou různé typy faucetů, existuje několik typů škrticích ventilů. Každý z nich je navržen pro konkrétní úlohy.

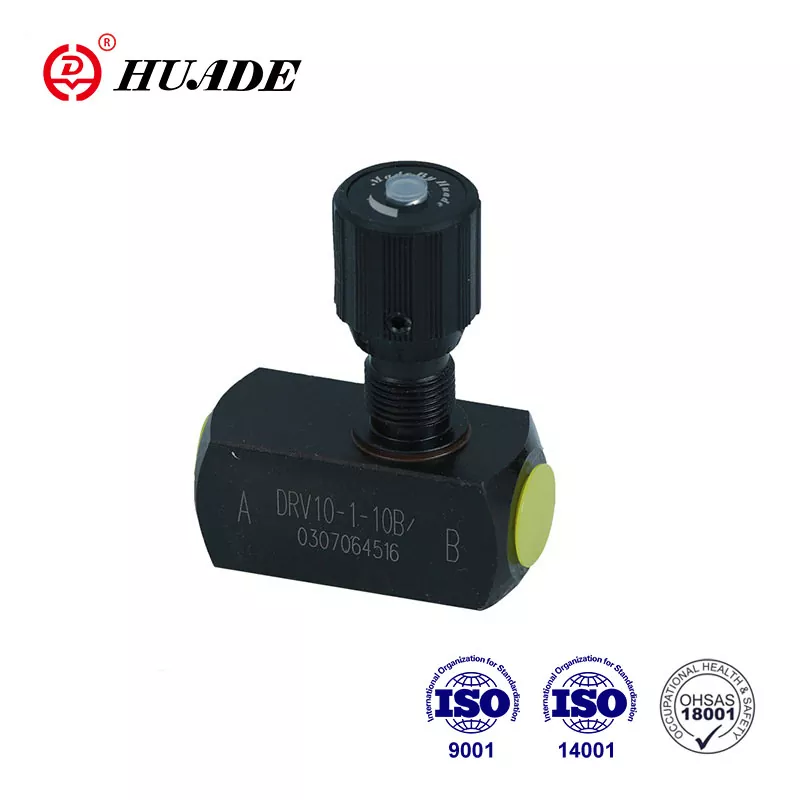

1. Škrticí ventil jehly
2. Excentrický ventil škrticí klapky
3. axiální trojúhelníkový ventil drážky
4. kontrolní ventil škrticí klapky
Speciální typy pro tvrdé práce
Ventily kompenzované tlakem:Ty se automaticky upravují, když se změní tlak systému, což udržuje tok stabilní.
Ventily kompenzované teplotou:Ty se přizpůsobují změnám teploty, které ovlivňují tloušťku tekutin.
Kde se používají hydraulické škrticí ventily?
Tyto ventily najdete na mnoha místech, pravděpodobně více, než si uvědomíte:
Stavební vybavení
- Backvators: Ovládejte, jak rychle se paže pohybuje nahoru a dolů
- Buldozers: Správa rychlosti pohybu čepele
- Jeřáby: Zajistěte hladké zvedání a snižování
Tovární stroje
- Montážní vedení: Řídicí rychlost pásu dopravníku
- Stisknutí: Spravujte, jak jsou rychlé díly stlačeny dohromady
- Přímořské stroje: Ovládání řezání a rychlosti vrtání
Jiné aplikace
- Elektrárny: Regulaci průtoku páry a plynu
- Olejové rafinerie: Správa průtoku ropy
- Systémy HVAC: Řídicí tok vody pro vytápění a chlazení
- Testovací zařízení: Poskytněte přesnou kontrolu pro testování materiálu
Jak vybrat správný škrticí ventil
Sběr pravého ventilu škrticí klapky je jako výběr správného nástroje pro úlohu. Zde jsou klíčové věci, které je třeba zvážit:
1. potřeby průtoku
- Nízký průtok: Vyberte jehlové ventily
- Vysoký tok: Vyberte motýl nebo excentrické ventily
2. provozní tlak
- Nízký tlak: Většina typů ventilů funguje dobře
- Vysoký tlak: Vyberte axiální trojúhelníkové ventily drážky
3. typ zatížení
- Stabilní zatížení: Základní ventily škrticí klapky fungují dobře
- Změna zatížení: Zvažte ventily kompenzované tlakem
4. instalační prostor
- Těsné prostory: Vyberte kompaktní návrhy
- Spousta pokoje: jakýkoli typ může fungovat
5. Požadavky na údržbu
- Snadná údržba: Vyberte ventily motýlů
- Složité systémy: Možná potřebují specializované typy
Údržba a odstraňování problémů
Stejně jako jakékoli mechanické zařízení potřebují škrticí ventily pravidelnou péči, aby správně fungovaly.
Pravidelné tipy na údržbu
Udržujte to čisté
- Použijte čistou hydraulickou tekutinu
- Filtry pravidelně vyměňte
- Systém pravidelně spláchnout
Zkontrolujte opotřebení
- Zkontrolujte těsnění a O-kroužky
- Hledejte škrábance na částech ventilu
- Nahraďte opotřebované komponenty dříve, než selže
Zabránit problémům
- Udržujte zabezpečené kliky
- Chraňte ventily před nečistotami a vlhkostí
- Sledujte doporučení výrobce
Běžné problémy a řešení
| Problém | Co si všimnete | Pravděpodobně příčina | Co dělat |
|---|---|---|---|
| Nekonzistentní rychlost | Stroj se pohybuje nerovnoměrně | Špinavý ventil nebo ucpaný filtr | Čistý systém, vyměňte filtr |
| Únik oleje | Kapalinové kaluže pod ventilem | Opotřebovaná těsnění | Vyměňte těsnění a těsnění |
| Ventil se neupraví | Rukojeť se otočí | Kontaminace nebo koroze | Čistý ventil, zkontrolujte poškození |
| Podivné zvuky | Wistling nebo broušení zvuků | Kavitace nebo opotřebované díly | Zkontrolujte tlak, vyměňte opotřebované díly |
| Přehřátí | Systém je příliš horký | Špatná tekutina nebo špatné chlazení | Použijte správnou tekutinu, vylepšete chlazení |
Pochopení hydraulických symbolů
Inženýři používají speciální symboly k zobrazování škrticích ventilů v hydraulických diagramech. Tyto symboly jsou standardizovány po celém světě, takže jim každý může rozumět.
Symbol základního ventilu škrticí klapky:Vypadá to jako trojúhelník se šipkou
Nastavitelný škrticí klapku:Má šipku ukazující, že může být upravena
Kontrolní ventil škrticí klapky:Kombinuje škrticí klapku a zkontrolujte symboly ventilu
Tyto symboly pomáhají technikům a inženýrům jasně komunikovat o hydraulických systémech.
Výhody a nevýhody
Stejně jako všechno v inženýrství má škrticí ventily výhody a nevýhody.
Výhody
- Jednoduchý design - méně částí k rozbití
- Přesná kontrola - velmi přesná kontrola rychlosti
- Nákladově efektivní - relativně levný
- Snadno pochopitelné - přímý provoz
- Spolehlivá - osvědčená technologie, která funguje
Nevýhody
- Ztráta energie - vytváří teplo omezením toku
- Se může ucpat - malé otvory pasti nečistoty
- Omezeno na jednoduchou ovládání - není vhodné pro komplexní automatizaci
- Citlivá na čistotu tekutin - Dirty tekutina způsobuje problémy
Tipy pro lepší výkon
Chcete -li vytěžit maximum z vašich hydraulických ventilů škrticí klapky:
- Použijte čistou tekutinu - Toto je nejdůležitější pravidlo
- Velikost ventilů správně - nepoužívejte ventil, který je příliš velký nebo příliš malý
- Nainstalovat filtry bypassu - další filtrace pomáhá předcházet problémům
- Monitorová teplota systému - horká tekutina může poškodit těsnění
- Udržujte záznamy o nastavení - Zapište nastavení pro různé operace
- Provozovatelé vlaků - ujistěte se, že lidé vědí, jak správně používat zařízení
Budoucnost hydraulických ventilů škrticí klapky
Technologie se neustále zlepšuje a ventily škrticí klapky se také zlepšují:
Chytré ventilys elektronickými ovládacími prvky
Lepší materiályto vydrží déle
Integrace s počítačiPro automatické ovládání
Zlepšená účinnostsnížit energetický odpad
Základní princip kontroly toku však bude vždy důležitý v hydraulických systémech.
Závěr
Hydraulické ventily škrticí klapky se mohou zdát jako jednoduchá zařízení, ale hrají klíčovou roli při hladce práce našeho moderního světa. Od rypadu kopajícího vaše základ až po tovární stroj, který vyrábí vaše auto, tyto ventily pomáhají kontrolovat pohyb s přesností a spolehlivostí.
Pochopení toho, jak fungují, kde jsou používány a jak je udržovat, vám může pomoci:
- Při výběru zařízení činíte lepší rozhodnutí
- Efektivněji řešit problémy
- Oceníte inženýrství za každodenními stroji
- Lépe komunikovat s techniky a inženýry
Ať už se právě začínáte učit o hydraulice nebo se snažíte prohloubit své znalosti, pamatujte, že škrticí ventily jsou základní stavební kameny tekutých energetických systémů. Zvládněte základy a budete na dobré cestě k pochopení složitějších hydraulických konceptů.
Až příště uvidíte, že kus stavebního zařízení pracuje hladce nebo tovární stroj pracující s přesností, budete vědět, že někde v tomto systému, hydraulický škrticí ventil tiše vykonává svou práci - ovládá tok, správu rychlosti a to vše možné.
Potřebujete pomoc s výběrem správného škrticího ventilu pro vaši aplikaci? Zvažte konzultace s inženýrem hydraulických systémů, který může analyzovat vaše specifické požadavky a doporučit nejlepší řešení pro vaše potřeby.
