Hydraulické systémy pohánějí vše od stavebních strojů po tovární stroje. Srdcem těchto systémů jsou ventily pro řízení průtoku – malé, ale mocné součásti, které řídí, jak rychle se hydraulická kapalina pohybuje systémem. Představte si je jako kontrolory provozu hydraulického světa.
Ale co přesně tyto ventily jsou a proč existuje tolik různých typů? Pojďme si to jednoduše rozebrat.
Co vlastně dělají hydraulické regulační ventily?
Představte si, že zaléváte zahradu hadicí. Když zmáčknete trysku, vyteče méně vody a váš postřikovač se pohybuje pomaleji. Když ji otevřete, proteče více vody a vše se pohybuje rychleji. Hydraulické ventily pro řízení průtoku fungují stejným způsobem – řídí, kolik kapaliny protéká systémem, což řídí, jak rychle se pohybují hydraulické válce a motory.
Tyto ventily jsou klíčové, protože:
• Ovládejte rychlost hydraulického zařízení
• Zabraňte náhlým, trhavým pohybům, které by mohly rozbít věci
• Šetřete energii použitím správného množství tekutiny
• Zajistěte bezpečnost obsluhy zajištěním hladkého provozu
Hlavní typy hydraulických regulačních ventilů průtoku
1. Nekompenzované regulační ventily průtoku
Jaké jsou:Jedná se o nejjednodušší typ - v podstatě nastavitelné omezení v potrubí kapaliny.
Jak fungují:Mají malý otvor (nazývaný otvor), který můžete zvětšit nebo zmenšit. Více otevření znamená větší průtok. Je to jako upravit otvor na hubici zahradní hadice.
Mezi typy patří:
• Jehlové ventily- Použijte špičatou jehlu k přesnému ovládání malého otvoru
• Škrticí ventily- Mají různé tvary (kuličky, rukávy) pro nastavení průtoku
• Inline ventily- Malé, kompaktní ventily, které pasují přímo do potrubí kapaliny
Dobré body:
- Jednoduché a levné
- Snadná instalace a oprava
- Ideální pro základní práce
Ne tak dobré:
- Při změně tlaku se mění průtok
- Ne moc přesné
- Nefungují dobře, když se zatížení neustále mění
Nejlepší použití pro:Jednoduché aplikace, kde tlak zůstává poměrně stabilní, jako jsou mazací systémy nebo základní chladicí okruhy.
2. Tlakově kompenzované regulační ventily průtoku
Jaké jsou:Inteligentní ventily, které se automaticky přizpůsobí tak, aby průtok udržoval stabilní i při změně tlaku.
Jak fungují:Mají zabudovaný „kompenzátor“, který snímá změny tlaku a automaticky upravuje otevírání. Je to jako mít automatický kohoutek, který vám vždy poskytne stejný průtok vody bez ohledu na to, co se děje jinde v budově.
Dva hlavní typy:
• Omezující (dvoucestný)- Řídí veškerý tok směřující do zařízení
• Obchvat (třícestný)- Posílá extra průtok zpět do nádrže, aby se do zařízení dostalo správné množství
Dobré body:
- Průtok zůstává stabilní i při změně zatížení
- Velmi přesné (přesné v rozmezí 3-5%)
- Skvělé pro těžkou práci
Ne tak dobré:
- Složitější a dražší
- Větší a vyžaduje více údržby
Nejlepší použití pro:Precizní práce jako robotika, jeřáby a obráběcí stroje, kde potřebujete přesné řízení rychlosti.
3. Směrové regulační ventily
Jaké jsou:Tyto ventily řídí, kterým směrem tekutina proudí, nejen kolik.
Jak fungují:Jsou jako železniční výhybky, které směrují tekutinu po různých cestách. I když jejich hlavním úkolem není řízení toku, ovlivňují tok otevíráním a zavíráním různých tras.
Hlavní typy:
• Šoupátkové ventily- Použijte posuvný díl k nasměrování průtoku přes více portů
• Kulové kohouty- Otáčejte kuličkou s otvory pro otevření nebo uzavření průtokových cest
• Klapkové ventily- Pro rychlé ovládání zapnutí/vypnutí použijte otočný kotouč
Dobré body:
- Velmi univerzální pro složité systémy
- Kulové ventily velmi dobře těsní
- Motýlkové ventily fungují rychle a jsou lehké
Ne tak dobré:
- Není skvělé pro přesné řízení průtoku
- Kulové a škrticí ventily nejsou dobré pro jemné nastavení
Nejlepší použití pro:Systémy s více válci, vysokotlaké uzavírací aplikace a velké potrubní systémy.
4. Specializované regulační ventily průtoku
Jaké jsou:Ventily určené pro konkrétní práce.
Mezi typy patří:
• Zpětné ventily- Nechte tekutinu proudit pouze jedním směrem (jako jednosměrné dveře)
• Rozdělovací ventily průtoku- Rozdělený průtok, aby se více válců pohybovalo stejnou rychlostí
• Prioritní ventily- Zajistěte, aby se důležité okruhy prokapalily jako první
Jak fungují:Každý typ má svůj speciální design. Zpětné ventily používají pružiny a kuličky k blokování zpětného toku. Děliče průtoku používají ozubená kola nebo speciální cívky k rovnoměrnému rozdělení průtoku.
Dobré body:
- Perfektní pro jejich specifickou práci
- Zpětné ventily jsou jednoduché a spolehlivé
- Děliče průtoku poskytují přesnou synchronizaci
Ne tak dobré:
- Dobré pouze pro jeden konkrétní účel
- Může vyžadovat speciální nastavení nebo kalibraci
Nejlepší použití pro:Zabránění zpětnému toku, synchronizace více válců a zajištění priority kritických systémů.
5. Proporcionální a servoventily
Jaké jsou:High-tech ventily řízené počítači nebo elektronickými signály.
Jak fungují:Namísto ručního nastavení reagují tyto ventily na elektrické signály. Představte si je jako plyn v moderním autě – čím silněji sešlápnete pedál, tím více paliva proteče.
Dva typy:
• Proporcionální ventily- Upravte průtok na základě elektrických signálů
• Servoventily- Ultra přesné ventily se zpětnovazebními systémy pro dokonalé ovládání
Dobré body:
- Extrémně přesné
- Může se rychle změnit
- Ideální pro automatizované systémy
Ne tak dobré:
- Velmi drahé
- Složitá instalace a údržba
- Potřebujete velmi čistou tekutinu (nečistoty je mohou snadno poškodit)
Nejlepší použití pro:Vysoce přesné aplikace, jako jsou vstřikovací stroje, letecká zařízení a testovací systémy.
6. Inteligentní a digitální ventily
Jaké jsou:Nejnovější technologie - ventily s vestavěnými senzory a počítačovým ovládáním.
Dva typy:
• Inteligentní ventily- Mít senzory, které monitorují tlak, teplotu a průtok, plus připojení k internetu
• Digitální ventily- Použijte více zapínacích/vypínacích ventilů spolupracujících k vytvoření přesné regulace průtoku
Jak fungují:Chytré ventily využívají umělou inteligenci k automatickému nastavení a mohou odesílat data do vašeho telefonu nebo počítače. Digitální ventily kombinují mnoho jednoduchých on/off ventilů, aby fungovaly jako jeden přesný ventil.
Dobré body:
- Dokáže diagnostikovat své vlastní problémy
- Velmi spolehlivé a efektivní
- Lze ovládat na dálku
Ne tak dobré:
- Zpočátku velmi drahé
- Aby správně fungovaly počítačové systémy
Nejlepší použití pro:Moderní továrny, automatizované výrobní linky a systémy, kde chcete vše sledovat na dálku.

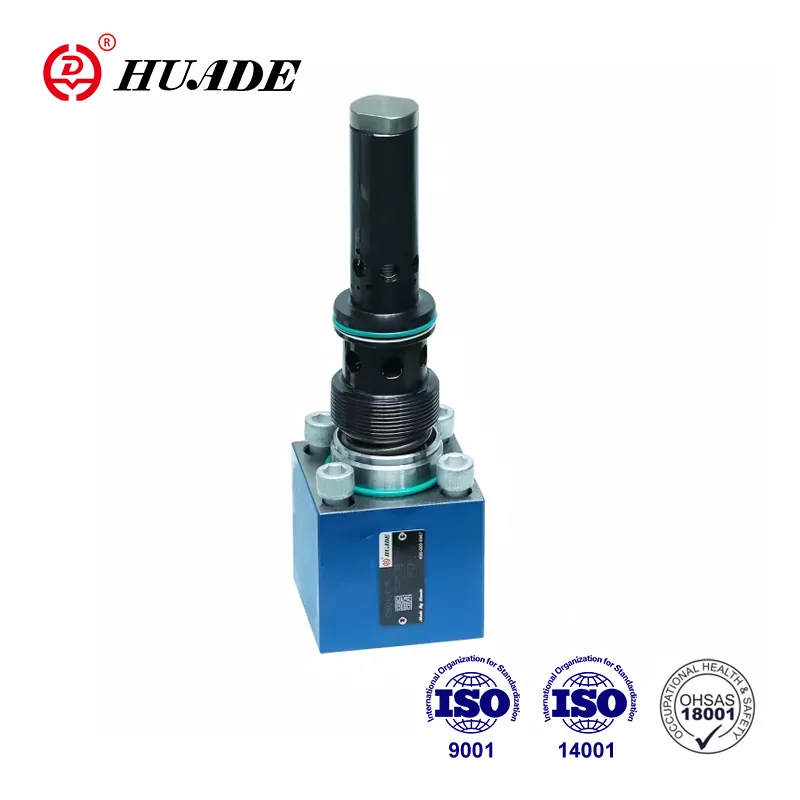

7. Kazetové ventily
Jaké jsou:Modulární ventily, které se šroubují do speciálních bloků nazývaných rozdělovače.
Jak fungují:Namísto spojování ventilů s potrubím se tyto ventily vejdou do vrtaných bloků. Je to jako stavět z kostek LEGO místo spojování jednotlivých dílků trubičkami.
Dobré body:
- Velmi kompaktní - šetří místo
- Méně spojů znamená méně úniků
- Dokáže vytvořit komplexní řídicí systémy v malých prostorech
Ne tak dobré:
- Potřebujete speciálně navržené rozdělovací bloky
- Vyšší náklady na počáteční nastavení
Nejlepší použití pro:Stavební zařízení, kompaktní tovární stroje a námořní systémy s omezeným prostorem.
Jak vybrat správný ventil
Výběr správného ventilu závisí na několika faktorech:
Vaše potřeby toku:Kolik tekutin potřebujete k pohybu? Malé jehlové ventily pracují pro nízký průtok, zatímco velké škrticí ventily zvládají velká množství.
Požadavky na tlak:Ujistěte se, že váš ventil zvládne tlak vašeho systému. Většina hydraulických systémů běží mezi 200-700 bar (asi 3000-10000 PSI).
Jak přesní musíte být?Jednoduché úlohy mohou používat základní nekompenzované ventily. Přesná práce vyžaduje tlakově kompenzované nebo servoventily.
Váš rozpočet:Základní ventily stojí méně, ale nejsou tak přesné. High-tech ventily jsou dražší, ale poskytují lepší výkon.
Volné místo:Těsné prostory mohou vyžadovat ventily s kazetami nebo kompaktní inline ventily.
Údržba:Zvažte, jak často chcete provádět servis ventilů. Digitální ventily vyžadují méně údržby, ale stojí více předem.
Tipy pro instalaci
Meter-In vs Meter-Out:Můžete nainstalovat ventily pro regulaci průtoku pro řízení tekutiny vtékající do válce (metr-in) nebo vycházející (meter-out). Měřič je obvykle lepší, protože zabraňuje utíkání nákladu.
Filtrace:Vždy instalujte filtry před ventily. Špinavá kapalina je zabijákem číslo jedna mezi hydraulickými ventily.
Obtokové ventily:Nainstalujte obtokové ventily, abyste mohli provádět servis vašich regulačních průtokových ventilů bez vypnutí celého systému.
Běžné aplikace
Různé ventily fungují nejlépe v různých situacích:
Sečteno a podtrženo
Hydraulické ventily pro řízení průtoku se mohou zdát komplikované, ale všechny vykonávají stejnou základní práci – řídí, jak rychle se věci ve vašem hydraulickém systému pohybují. Klíčem je přizpůsobení správného typu ventilu vašim konkrétním potřebám.
Začněte těmito otázkami:
- Jak přesný musím být?
- Jaký je můj rozpočet?
- Kolik místa mám?
- Potřebuji dálkové ovládání nebo monitorování?
Jednoduché aplikace mohou často používat základní, levné ventily. Složitá nebo přesná práce může ospravedlnit dodatečné náklady na pokročilé ventily.
Pamatujte, že nejlevnější ventil není vždy tou nejlepší volbou, pokud neplní svou práci správně. Ale také nemusíte kupovat nejdražší ventil, pokud bude jednoduchý ventil fungovat dobře.
Klíčem je pochopení potřeb vašeho systému a jejich přizpůsobení správné technologii ventilů. V případě pochybností se poraďte s odborníkem na hydrauliku, který vám může pomoci vybrat tu nejlepší volbu pro vaši konkrétní aplikaci.
Ať už stavíte jednoduchý hydraulický lis nebo složitou automatizovanou výrobní linku, existuje ventil pro regulaci průtoku, který je ideální pro vaši práci. Trik je vědět, který z nich si vybrat.
