Ve světě průmyslové automatizace a systémů řízení tekutin představuje proporcionální tlak ventilu jeden z nejdůležitějších konceptů pro dosažení přesných a efektivních operací. Pochopení tohoto základního principu je nezbytné pro inženýry, techniky a kohokoli, kdo pracuje s hydraulickými nebo pneumatickými systémy.

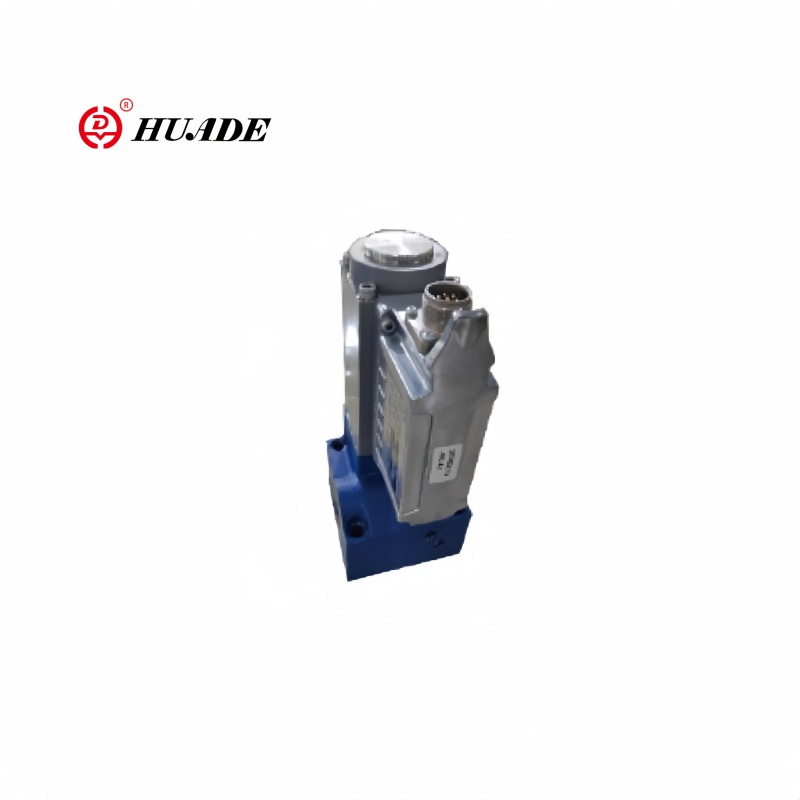

Definování proporcionálního tlaku ventilu
Proporcionální tlak ventilu se týká řízeného výstupního tlaku generovaného proporcionálním ventilem, kde úroveň tlaku je přímo úměrná vstupnímu signálu přiváděnému do ventilu. Na rozdíl od jednoduchých on/off ventilů, které pracují v binárních stavech, proporcionální ventily poskytují plynulou regulaci mezi minimálními a maximálními hodnotami tlaku na základě velikosti elektrického vstupního signálu.
[Nejdřív pochopteco jsou proporcionální ventily]
Vztah mezi vstupním signálem a výstupním tlakem sleduje lineární nebo předem stanovenou křivku, což umožňuje přesnou modulaci tlaku. Tento proporcionální vztah umožňuje plynulé, plynulé řízení tlaku spíše než náhlé změny, díky čemuž jsou tyto ventily ideální pro aplikace vyžadující jemně vyladěnou regulaci tlaku.
Jak fungují proporcionální ventily
Základní funkce proporcionálního ventilu závisí na ovládání elektromagnetické síly. Když je na solenoid ventilu přiveden elektrický signál, generuje magnetickou sílu úměrnou vstupnímu proudu nebo napětí. Tato elektromagnetická síla působí proti pružinovému mechanismu a tlaku kapaliny pro umístění šoupátka nebo talířku ventilu.
Jak se vstupní signál zvyšuje, elektromagnetická síla sílí a pohybuje ventilovým prvkem dále od jeho sedla. Toto zvětšené otevření umožňuje větší průtok tekutiny a typicky vede k vyššímu tlaku po proudu v závislosti na konfiguraci ventilu. Přesné umístění ventilového prvku vytváří proporcionální vztah mezi vstupním signálem a výstupním tlakem.
Moderní proporcionální ventily často obsahují zpětnovazební systémy využívající snímače polohy nebo tlakové převodníky k zajištění přesné regulace a kompenzaci vnějších faktorů, jako jsou změny teploty, kolísání tlaku v přívodu nebo opotřebení součástí.
Typy řízení tlaku proporcionálního ventilu
Přímočinné proporcionální ventily
Tyto ventily přímo řídí tlak prostřednictvím elektromagnetické síly působící na ventilový prvek. Obvykle se používají v aplikacích s nižším tlakem, kde je síla solenoidu dostatečná k překonání sil kapaliny a napětí pružiny. [Srovnej skonstrukce hydraulických proporcionálních ventilů]
Pilotem ovládané proporcionální ventily
Pro aplikace s vyšším tlakem používají pilotně ovládané ventily malý proporcionální ventil k ovládání většího hlavního ventilu. Řídicí ventil moduluje tlak do řídicí komory, která pak umístí hlavní ventilový prvek. Tato konfigurace umožňuje přesné řízení vysokých tlaků s relativně nízkým elektrickým příkonem.
Tlakové redukční ventily
Tyto proporcionální ventily udržují konstantní výstupní tlak bez ohledu na kolísání tlaku proti proudu nebo změny průtoku. Výstupní tlak je úměrný vstupnímu signálu, takže jsou ideální pro aplikace regulace tlaku.
Přetlakové ventily
Proporcionální přetlakové ventily poskytují variabilní nastavení přepouštěcího tlaku na základě vstupního signálu. To umožňuje dynamické nastavení maximálního tlaku systému bez mechanického nastavování.
Aplikace a výhody
Proporcionální řízení tlaku ventilů nachází uplatnění v mnoha průmyslových odvětvích. V mobilní hydraulice umožňují tyto ventily plynulý provoz stavebních strojů a zajišťují přesné ovládání pohybu výložníku, lžíce a pásů. Systémy automatizace výroby používají proporcionální ventily pro konzistentní upínací síly, tlaky vstřikování a manipulace s materiálem.
Letecký průmysl spoléhá na proporcionální řízení tlaku ventilů pro systémy řízení letu, ovládání podvozku a řízení tlaku v kabině. V automobilovém sektoru tyto ventily řídí převodový tlak, posilovač řízení a systémy řízení motoru.
Vylepšená efektivita systému
Přesné přizpůsobení tlaku požadavkům zátěže snižuje plýtvání energií a optimalizuje výkon systému.
Snížená spotřeba energie
Zamezení přetlakování vede k významným úsporám energie a nižším provozním nákladům.
Vylepšená kvalita produktu
Konzistentní procesní tlaky zajišťují spolehlivé výrobní výsledky a konzistenci produktu.
Zvýšená odezva systému
Hladké přechody tlaku poskytují lepší ovládání systému a plynulost provozu.
Klíčové parametry výkonu
Integrace řídicího systému
Systémy pro řízení tlaku proporcionálních ventilů se obvykle integrují s elektronickými řídicími jednotkami (ECU) nebo programovatelnými logickými řídicími jednotkami (PLC). Tyto regulátory poskytují přesné elektrické signály potřebné pro přesnou regulaci tlaku při monitorování zpětné vazby systému.
Moderní strategie řízení
Moderní řídicí systémy často využívají strategie řízení s uzavřenou smyčkou, které průběžně porovnávají skutečný výstupní tlak s požadovanými nastavenými hodnotami a podle toho upravují vstupní signály ventilů. Tento přístup kompenzuje odchylky systému a udržuje přesné řízení tlaku za měnících se provozních podmínek.
Budoucí vývoj
Vývoj technologie proporcionálního tlaku ventilu pokračuje s pokroky ve vědě o materiálech, elektronických řídicích systémech a technologii senzorů. Inteligentní ventily zahrnující vestavěnou diagnostiku, možnosti prediktivní údržby a bezdrátovou komunikaci jsou stále rozšířenější.
Technologie digitálních ventilů slibuje ještě větší přesnost a flexibilitu a v některých aplikacích potenciálně nahrazuje tradiční proporcionální ventily. Proporcionální řízení tlaku ventilů však zůstává základní a spolehlivou technologií pro fluidní napájecí systémy.
Pochopení proporcionálního tlaku ventilu umožňuje inženýrům navrhovat účinnější, přesnější a spolehlivější systémy řízení kapalin v různých aplikacích, což z něj činí základní koncept v moderní průmyslové automatizaci.
