Představte si, že řídíte orchestr. Neříkáte hudebníkům jen to, aby hráli „nahlas“ nebo „tiše“ – dáváte jim jemná gesta rukou, která říkají „trochu měkčeji“, „postupně hlasitěji“ nebo „držte přesně tu hlasitost“. Hydraulický proporcionální ventil je jako vodič pro hydraulickou kapalinu a poskytuje nekonečně variabilní ovládání namísto pouhého „zapnuto“ nebo „vypnuto“.
Pro základy začněte sco je to proporcionální ventil.
Analogie kavárny
Představte si proporcionální ventil, jako je kávovar na espresso ve vaší oblíbené kavárně. Barista nejen přepne spínač, aby získal dokonalé espresso – postupně zvyšuje tlak, pečlivě kontroluje průtok a provádí úpravy v reálném čase podle toho, jak se káva extrahuje. Podobně proporcionální ventil plynule upravuje svou polohu na základě elektrické zpětné vazby, aby dodával přesně to správné množství hydraulického výkonu.
Jak fungují hydraulické proporcionální ventily? Cesta krok za krokem
Pojďme sledovat cestu ovládání od elektrického signálu k přesné hydraulické akci.
[Viz podrobné vysvětleníjak fungují proporcionální ventily.]
1Příkazové centrum (řídicí signál)
PLC (Programmable Logic Controller) nebo jiný řídicí systém vysílá elektrický signál – obvykle 0–10 voltů, 4–20 miliampérů, nebo dokonce digitální příkazy prostřednictvím průmyslových sítí, jako je CANbus nebo Ethernet.
2Překladač (proporcionální solenoid)
Proporcionální solenoid ventilu funguje jako překladač a přeměňuje elektrickou energii na mechanickou sílu. Na rozdíl od běžných solenoidů, které jsou buď "napájené" nebo "bez energie", proporcionální solenoidy vytvářejí sílu, která je přímo úměrná síle vstupního signálu.
3Přesný pohyb (ventilová cívka)
Tato mechanická síla tlačí šoupátko ventilu - přesně obrobený válcový díl - do přesných poloh. Jak se cívka pohybuje, odkrývá různě velké otvory (nazývané porty), které řídí průtok tekutiny.
4Inteligentní smyčka zpětné vazby (LVDT senzor)
Pokročilé proporcionální ventily zahrnují LVDT (Linear Variable Differential Transformer), který neustále monitoruje polohu šoupátka. To vytváří uzavřený systém, který automaticky koriguje vnější poruchy, změny teploty a opotřebení.
Příklad reálného světa
Když obsluha rypadla přesune svůj joystick do poloviny, proporcionální ventil obdrží 50% signál. Cívka se přesune do polohy, která umožňuje přesně polovinu maximálního průtoku do hydraulického válce, což má za následek hladký, kontrolovaný pohyb ramene přesně poloviční rychlostí.
Proporcionální ventil vs servoventil vs on/off ventil: dokonalé srovnání
Pochopení rozdílů mezi typy ventilů je zásadní pro správnou volbu:
| Funkce | Zapínací/vypínací ventil | Proporcionální ventil | Servoventil |
|---|---|---|---|
| Typ ovládání | Binární (otevřený/zavřený) | Nekonečné polohování | Ultra přesné polohování |
| Doba odezvy | 10-100 milisekund | 5-50 milisekund | 1-10 milisekund |
| Přesnost | ±5-10% | ±1-3 % | ±0,1-0,5% |
| Náklady | 50–500 USD | 500–5 000 USD | 2 000–20 000 USD |
| Typické aplikace | Jednoduché ovládání zapnutí/vypnutí | Obecná automatizace | Vysoce přesné systémy |
| Údržba | Nízký | Střední | Vysoký |
| Citlivost na kontaminaci | Nízký | Střední | Velmi vysoká |
| Energetická účinnost | Chudý | Dobrý | Vynikající |
Kdy zvolit jednotlivé typy
Zvolte On/Off Valves, když:
Jednoduché ovládání start/stop je dostačující • Rozpočet je extrémně omezený • Prostředí s vysokou kontaminací • Zdroje údržby jsou omezené
Vyberte proporcionální ventily, když:
Potřebujete regulaci rychlosti/tlaku • Energetická účinnost je důležitá • Hladký provoz je důležitý • Vyžaduje se střední přesnost
Servoventily zvolte, když:
Velmi vysoká přesnost je kritická • Vyžaduje se velmi rychlá odezva • Rozpočet umožňuje špičkový výkon • Lze udržovat čisté prostředí
Typy hydraulických proporcionálních ventilů: Nalezení dokonalého spojení
Podle funkce: Tři hlavní kategorie

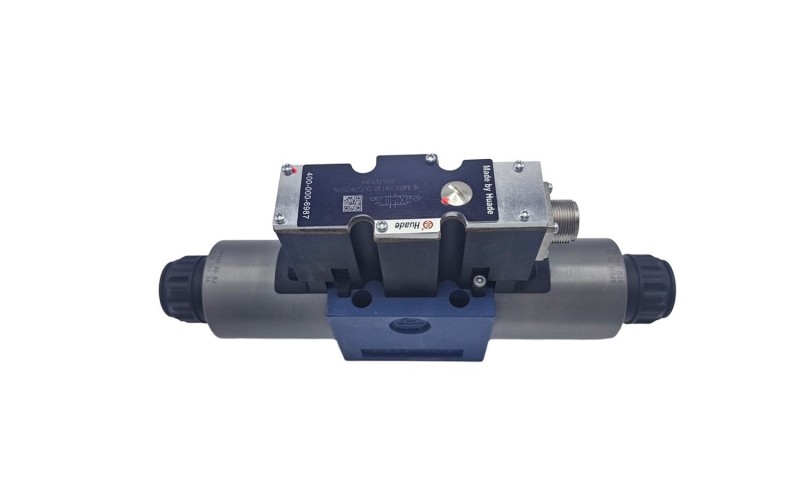

1. Proporcionální směrové regulační ventily
Co dělají:Ovládejte směr i rychlost hydraulických pohonů
Představte si to jako:Chytrý dopravní kontrolér, který nejen řídí provoz, ale také řídí rychlostní limity
Běžné modely:Řada Bosch Rexroth 4WRA, řada Parker D1FB
Nejlepší pro:Obráběcí stroje, vstřikování, všeobecná automatizace

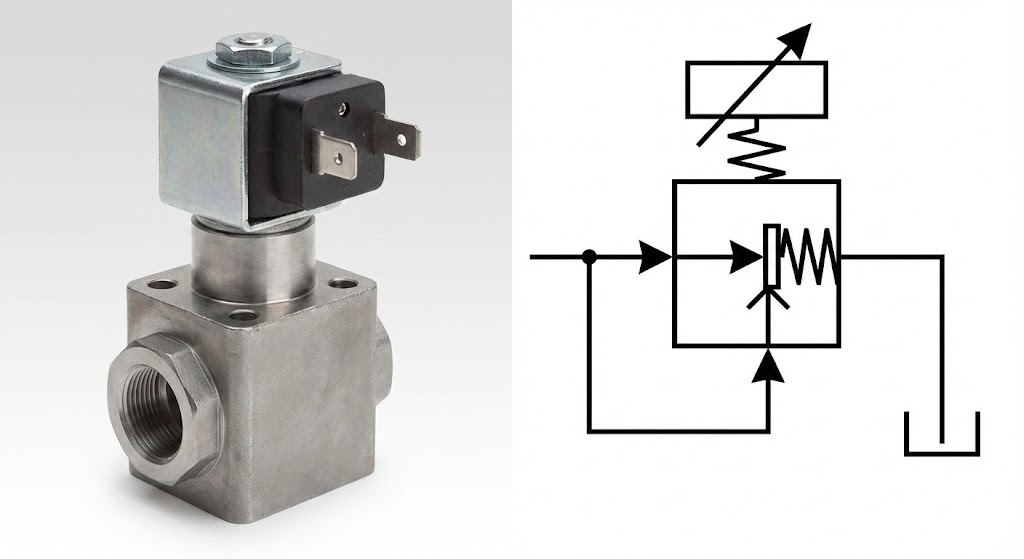

2. Proporcionální tlakové regulační ventily
Co dělají:Udržujte přesný tlak v systému bez ohledu na požadavky na průtok
Představte si to jako:Chytrý regulátor tlaku vody, který udržuje dokonalý tlak sprchy, i když někdo zapne myčku
Typy:Odlehčení tlaku, redukce tlaku, ventily pro řazení tlaku
Nejlepší pro:Lisovací operace, upínací systémy, tlakové zkoušky

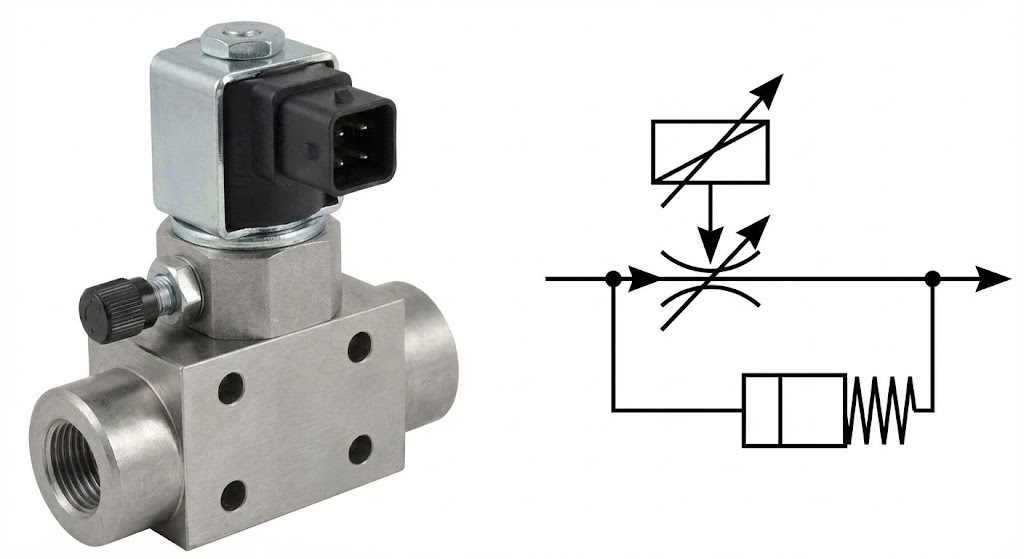

3. Proporcionální průtokové regulační ventily
Co dělají:Udržujte přesné průtoky nezávislé na změnách tlaku
Představte si to jako:Systém tempomatu pro hydraulický průtok
Často zahrnují:Kompenzátory tlaku pro řízení nezávislé na zatížení
Nejlepší pro:Řízení rychlosti, synchronizované operace, aplikace měření
Podle konstrukce: Pochopení mechaniky

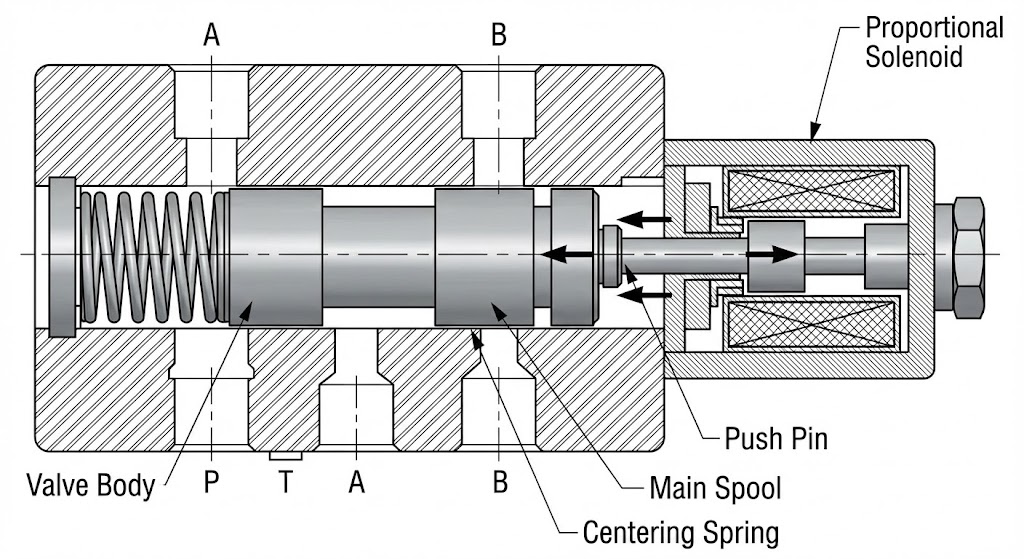

Přímočinné proporcionální ventily
• Elektromagnet přímo pohybuje hlavní cívkou
• Jednodušší konstrukce, nižší náklady
• Průtoky typicky až 100 GPM
• Jmenovité hodnoty tlaku až 3 000 PSI
• Ideální pro: Středně velké aplikace se středními nároky na výkon

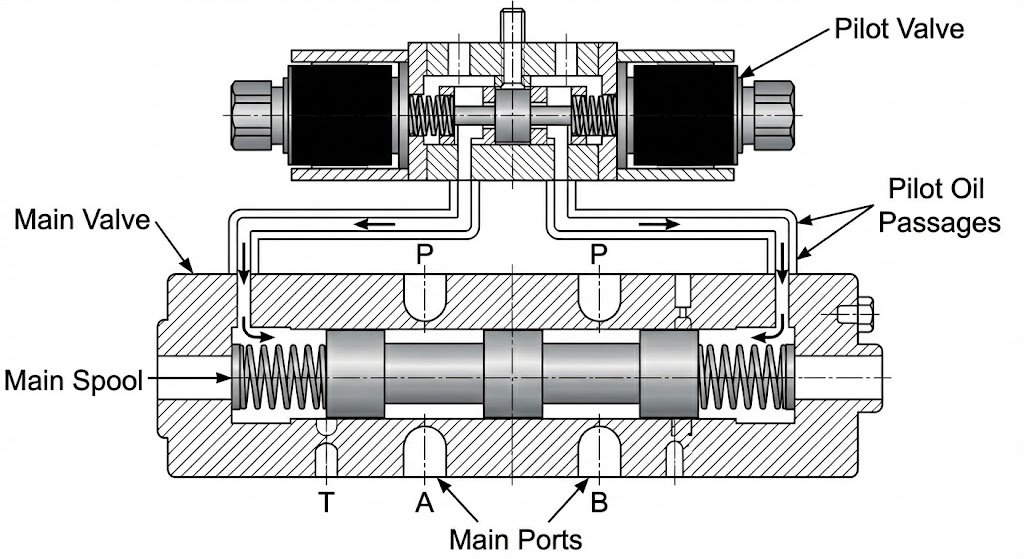

Pilotem ovládané proporcionální ventily
• Malý řídicí ventil řídí provoz hlavního ventilu
• Vyšší průtokové a tlakové schopnosti
• Rychlosti průtoku až 500+ GPM
• Jmenovité hodnoty tlaku až 5 000+ PSI
• Ideální pro: Velké průmyslové systémy a mobilní zařízení
Výkonové charakteristiky, na kterých záleží: Technický hluboký ponor
Pochopení vztahu mezi signálem a tokem
Srdce proporcionálního ventilu spočívá v tom, jak přesně převádí elektrické signály na hydraulický výstup. Co znamenají klíčové specifikace:
Linearita (±0,5 % až ±3 %)
Představte si, že na milimetrový papír nakreslíte rovnou čáru. Linearita měří, jak blízko se skutečný výkon vašeho ventilu blíží této dokonalé přímce. Lepší linearita znamená předvídatelnější ovládání.
Hystereze (±0,5 % až ±5 %)
Toto měří rozdíl ve výstupu, když se ke stejné požadované hodnotě přiblížíte z různých směrů. Představte si to jako hru ve volantu – menší hystereze znamená přesnější ovládání.
Opakovatelnost (±0,1 % až ±2 %)
Jak konzistentně ventil provádí stejnou operaci? Je to jako požádat basketbalistu, aby házel trestné hody – lepší opakovatelnost znamená spolehlivější výkon.
Doba odezvy (5–100 milisekund)
Jak rychle ventil reaguje na změny signálu? U dynamických aplikací rychlejší odezva zabraňuje nestabilitě systému a zlepšuje výkon.
Matematika za magií: rovnice toku
Základní průtoková rovnice pro proporcionální ventily je:
Q = Cd × A × √ (2ΔP/ρ)
Kde:
Q = průtok
Cd = Koeficient výtlaku
A = Oblast otevření ventilu (řízená polohou cívky)
ΔP = tlakový rozdíl na ventilu
ρ = hustota kapaliny
Tato rovnice ukazuje, proč jsou proporcionální ventily tak účinné: přesným řízením oblasti (A) poskytují přesné řízení průtoku bez ohledu na kolísání tlaku.
Příběhy úspěšných ze skutečného světa: Aplikace, které transformují průmyslová odvětví
Případová studie 1: Revoluce vstřikování
Výzva:Výrobce automobilových dílů se potýkal s nekonzistentním vstřikováním plastů, což způsobilo 20% zmetkovitost a stížnosti zákazníků.
Řešení:Implementace proporcionálních ventilů Moog D941 pro řízení rychlosti vstřikování a tlaku.
Proces:
• Speed Phase: Ventil poskytuje rychlé, kontrolované vstřikování k vyplnění 95 % formy
• Pack/Hold Phase: Plynulý přechod k přesné kontrole tlaku
• Fáze zotavení: Řízené otáčení šroubu pro přípravu dalšího výstřelu
Případová studie 2: Přesnost mobilního zařízení
Výzva:Zákazníci výrobce jeřábů si stěžovali na trhavé pohyby nákladu způsobující obavy o bezpečnost a ztráty produktivity.
Řešení:Systém proporcionálních ventilů Danfoss PVG 48 s elektronickými joysticky.
Transformace:
• Před: Binární řízení ventilu způsobilo náhlé spuštění/zastavení
• Po: Plynulé zrychlení/zpomalení odpovídající zadání operátora
• Pokročilé funkce: Load-sensing pro energetickou účinnost, elektronické ovládání pro přesné polohování
Případová studie 3: Přesnost ocelárny
Výzva:Válcovna oceli potřebovala přesné řízení tlaku pro konzistentní tloušťku produktu (tolerance ±0,01 mm).
Řešení:Proporcionální tlakové ventily ATOS DPZO s integrovanou zpětnovazební regulací.
Inovace:
• Měření tloušťky v reálném čase se vrací zpět do řízení ventilu
• Automatické nastavení tlaku kompenzuje změny materiálu
• Řízení s uzavřenou smyčkou udržuje stálou sílu navzdory změnám rychlosti
Výběr správného proporcionálního ventilu: Váš průvodce výběrem
Krok 1: Definujte své systémové požadavky
Kontrolní seznam výkonových specifikací:
• Maximální tlak v systému: _____ PSI
• Požadovaný průtok: _____ GPM
• Rozsah provozních teplot: _____ až _____ °F
• Požadavky na dobu odezvy: _____ milisekund
• Potřebná přesnost: ±_____ %
• Typ řídicího signálu: Napětí / Proud / Digitální
Krok 2: Aspekty specifické pro aplikaci
Pro výrobní/průmyslové aplikace:
• Zvažte ventily s integrovanou elektronikou (řada Bosch Rexroth 4WRA)
• Hledejte možnosti komunikace fieldbus
• Upřednostněte opakovatelnost a dlouhodobou stabilitu
Pro mobilní zařízení:
• Vyberte ventily dimenzované na vibrace a rázy (řada Danfoss PVG)
• Zvažte požadavky na ochranu životního prostředí
• Vyhodnoťte spotřebu energie u systémů napájených bateriemi
Pro letectví / kritické aplikace:
• Vyberte ventily s redundantními systémy zpětné vazby
• Zvažte speciální materiály pro extrémní teploty
• Vyhodnoťte charakteristiky režimu poruchy
