Při práci s hydraulickými systémy může výběr správného směrového regulačního ventilu způsobit nebo přerušit vaši činnost. Směrový regulační ventil WMM 10 od Bosch Rexroth se stal oblíbenou volbou v průmyslovém prostředí, a to z dobrého důvodu. Tento manuálně ovládaný ventil zvládá vysoký tlak a vysoké průtoky při zachování spolehlivosti, které je těžké se vyrovnat.
Čím vyniká WMM 10?
Směrový regulační ventil WMM 10 je určen pro ruční ovládání hydraulické kapaliny v průmyslových strojích. To, co jej odlišuje, je jeho schopnost zvládnout tlak až 315 barů na portech P, A a B s průtokem dosahujícím 160 litrů za minutu. Tato čísla jsou důležitá, protože umožňují ventilu ovládat velké hydraulické pohony bez kompromisů v době odezvy nebo přesnosti.
Ventil používá jednoduchý, ale účinný design. Když pohnete ruční rukojetí, posune se vnitřní cívka, která přesměruje průtok hydraulické kapaliny. Toto přímé mechanické spojení poskytuje operátorům okamžitou zpětnou vazbu a kontrolu, což je zvláště cenné při nastavování stroje nebo v nouzových situacích. Doba přepnutí se obvykle pohybuje mezi 10 a 45 milisekundami, v závislosti na viskozitě oleje a na tom, jak velkou silou působíte na rukojeť.
Pochopení technických specifikací
Směrový regulační ventil WMM 10 se řídí standardem velikosti NG10, také známým jako D05 nebo CETOP 5. Tato standardizace znamená, že ventil může nahradit jiné ventily NG10 bez úpravy vaší montážní desky. Ventil váží mezi 3,3 a 4,4 kilogramy a lze jej nainstalovat v jakékoli poloze, což vám poskytuje flexibilitu při návrhu systému.
Jeden detail, který je často přehlížen, je limit tlaku ve zpětném otvoru. Zatímco pracovní porty zvládnou 315 barů, port T (zpětná linka) dosahuje maximálního tlaku 160 barů. Tento rozdíl je důležitý při navrhování hydraulického okruhu. Vysoké tlakové špičky ve vratném potrubí mohou způsobit přilepení nebo neočekávaný pohyb cívky, což je důvod, proč mnoho inženýrů navrhuje speciální nízkotlaké vratné potrubí pro systémy využívající směrový regulační ventil WMM 10.
Ovládací síla potřebná k přepnutí ventilu závisí na konfiguraci. Modely s vratnou pružinou potřebují sílu 18 až 20 Newtonů, zatímco verze s aretací (označené „F“ v kódu modelu) vyžadují 30 až 40 Newtonů. Funkce aretace zablokuje cívku v poloze, což je užitečné, když potřebujete zachovat nastavení ventilu bez držení rukojeti.
Jak číst kód modelu
Pochopení kódu modelu vám pomůže objednat správný ventil. Typický kód jako 4WMM10E5X/F se rozpadá na specifické komponenty. „4“ označuje čtyři porty, „WMM“ ukazuje, že se jedná o ručně ovládaný pákový ventil, „10“ označuje velikost NG10, „E“ popisuje konfiguraci cívky (v tomto případě jsou všechny porty blokovány v neutrálu), „5X“ označuje sérii komponent a „F“ znamená, že má aretační mechanismus.
Symbol cívky je skutečným rozdílem v tom, jak se váš systém chová. Cívka "E" blokuje všechny porty v neutrální poloze, což zabraňuje driftu ve vašich pohonech. Cívka "W" spojuje všechny porty s nádrží v neutrálu, což odlehčuje čerpadlo a snižuje hromadění tepla. Cívka "J" vytváří sériový obvod, který je vhodný pro nízkorychlostní provoz. Výběr nesprávného typu zařazování může vést k problémům s výkonem, takže stojí za to věnovat čas pochopení potřeb vašeho systému.
Kompatibilita s hydraulickými kapalinami
Směrový řídicí ventil WMM 10 pracuje s různými hydraulickými kapalinami, ale každý typ má specifické požadavky. Standardní minerální oleje jako HL nebo HLP pracují s těsněním NBR nebo FKM a normálně fungují v celém rozsahu tlaků. Biologicky odbouratelné možnosti, jako jsou kapaliny HETG, také používají těsnění NBR nebo FKM, zatímco kapaliny HEES konkrétně potřebují těsnění FKM.
Ohnivzdorné kapaliny obsahující vodu (HFC) představují zvláštní výzvy. Při použití kapalin HFC se směrovým regulačním ventilem WMM 10 musíte omezit tlakový rozdíl na 50 barů namísto normálních 315 barů. Očekávaná životnost ventilu také klesá o 50 až 100 procent s kapalinami HFC. Také je třeba předem zatížit vratný port na asi 20 procent rozdílu pracovního tlaku, aby se zabránilo kavitaci. Tyto dodatečné požadavky zvyšují vaše celkové náklady na vlastnictví, takže pokud uvažujete o HFC kapalinách, zohledněte je při svém rozhodování.
Rozsahy provozních teplot se liší podle materiálu těsnění. Těsnění NBR fungují od záporných 30 do kladných 80 stupňů Celsia pro samotnou tekutinu, zatímco okolní teplota by měla zůstat mezi zápornými 20 a kladnými 70 stupni Celsia. Těsnění FKM nabízejí mírně odlišné rozsahy, od záporných 20 do kladných 80 stupňů Celsia pro teplotu kapaliny.
Udržování systému v čistotě
Čistota oleje má velký rozdíl ve výkonu ventilu. Směrový regulační ventil WMM 10 vyžaduje čistotu kapaliny podle ISO 4406 třídy 20/18/15 nebo lepší. Může se to zdát jako technická přehnaná práce, ale kontaminace je hlavní příčinou zasekávání cívky v ručně ovládaných ventilech. I malé částice se mohou zaklínit mezi cívku a vývrt, což způsobí, že ventil zavěsí nebo se pohybuje pomalu.
Instalace kvalitního filtračního systému se z dlouhodobého hlediska vyplatí. Střední doba do nebezpečného selhání ventilu (MTTFd) dosahuje v čistých podmínkách 150 let, což ukazuje, že samotný ventil je extrémně spolehlivý. Většina poruch je způsobena vnějšími faktory, jako je kontaminovaný olej, nesprávná instalace nebo provoz mimo specifikovaný rozsah tlaku.
Běžné problémy a řešení
Zasekávání cívky je nejčastějším problémem směrového regulačního ventilu WMM 10. Obvykle k tomu dochází, když se částice hromadí kolem cívky nebo při provozu za nízkých teplot s vysoce viskózním olejem. Řešení zahrnuje udržování správné čistoty oleje a zajištění viskozity hydraulické kapaliny v rozmezí 2,8 až 500 čtverečních milimetrů za sekundu.
Neočekávaný pohyb cívky u verzí s aretací může nastat, když tlakové špičky ve zpětném vedení překonají přídržnou sílu 30 až 40 Newtonů. To vytváří bezpečnostní riziko, protože ventil se může posunout bez zásahu obsluhy. Tento problém řeší přidání zpětného ventilu ve zpětném potrubí nebo navržení samostatného nízkotlakého zpětného okruhu.
Netěsnost těsnění se vyvíjí v průběhu času, jak se těsnění opotřebovává běžným provozem. Pravidelná kontrola zachytí toto brzy, než se malé netěsnosti stanou velkými problémy. Při výměně těsnění se ujistěte, že materiál těsnění odpovídá typu vaší hydraulické kapaliny.
Ceny a alternativy
Směrový řídicí ventil WMM 10 od společnosti Bosch Rexroth obvykle stojí mezi 1 091 a 1 114 USD za díly OEM. Tato cena odráží technickou kvalitu a certifikaci, která přichází se značkou Rexroth. Nízkonákladové alternativy od výrobců, jako je Huade, se pohybují od 38 do 132 USD a požadují kompatibilitu s NG10, ale s sebou nesou rizika.

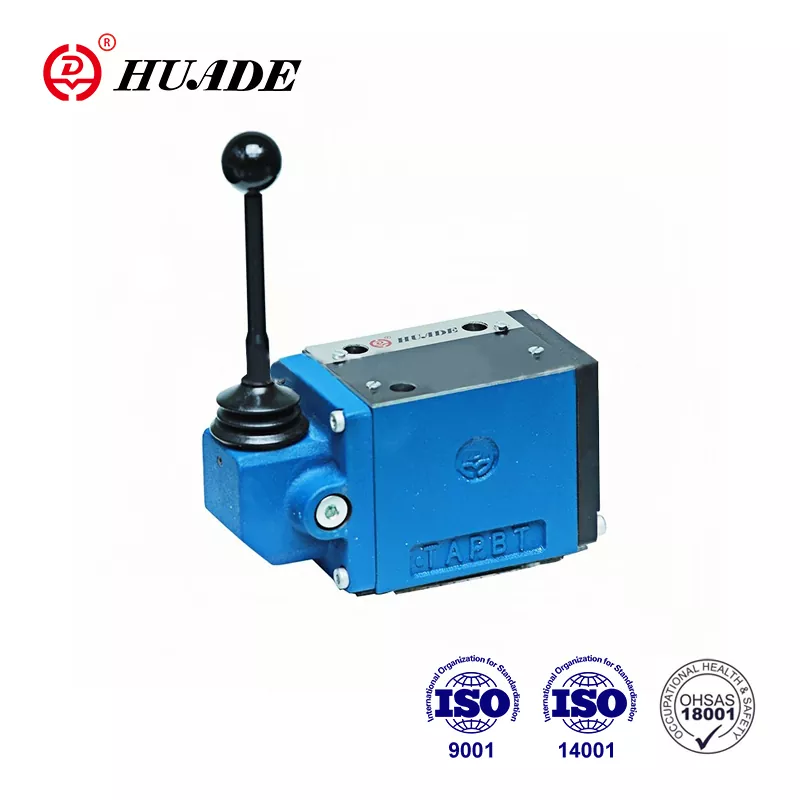

Čínští výrobci vyrábějí funkčně podobné ventily za mnohem nižší ceny. Huade nabízí ekvivalent WMM 10, který odpovídá základním specifikacím tlaku 315 barů a průtoku 160 litrů za minutu. Otázkou je, zda úspory nákladů ospravedlní potenciální rizika v přesnosti, kvalitě dokumentace a dlouhodobé podpoře.
Při porovnávání alternativ věnujte zvýšenou pozornost skutečným specifikacím, nikoli pouze číslu modelu. Některé ventily NG6 používají podobné konvence pojmenování, ale zvládají pouze 80 litrů za minutu, což by způsobilo zúžení vašeho systému. Ověřte, že jakákoli alternativa skutečně poskytuje kapacitu 160 litrů za minutu, díky níž je směrový regulační ventil WMM 10 vhodný pro větší pohony.
Doporučené postupy instalace
Správná instalace směrového regulačního ventilu WMM 10 začíná montážní plochou. Ventil se montuje na pomocnou desku, která odpovídá normám DIN 24340 A nebo ISO 4401-05-04-0-05. Utáhněte montážní šrouby podle specifikace a použijte správná těsnění mezi ventilem a připojovací deskou. I malé chyby při instalaci mohou vést k vnitřnímu úniku nebo snížení výkonu.
Na dimenzování potrubí záleží více, než si mnoho lidí uvědomuje. Když se průtok blíží 160 litrům za minutu, poddimenzované potrubí vytváří nadměrné tlakové ztráty a hromadění tepla. Zpětné vedení zvláště potřebuje adekvátní dimenzování kvůli nižšímu jmenovitému tlaku na T portu.
U systémů s vysokými přechodovými průtoky zabrání instalace škrticí vložky do kanálu P rázovým vlnám a kavitaci. Kazeta B08 s otvorem 0,8 milimetru poskytuje dobrý výchozí bod, ačkoli vaše konkrétní aplikace může vyžadovat úpravu. Tento malý doplněk významně chrání životnost ventilu v systémech s náhlými změnami zatížení.
Strategie údržby
Proaktivní přístup údržby maximalizuje 150letou potenciální životnost směrového regulačního ventilu WMM 10. Pravidelná analýza oleje zachytí problémy s kontaminací dříve, než poškodí ventil. Testování by mělo zahrnovat minimálně počet částic, viskozitu a obsah vlhkosti.
Intervaly výměny filtru závisí na vašem provozním prostředí a míře znečištění. Prostředí s vysokou prašností může vyžadovat měsíční výměnu filtrů, zatímco čisté průmyslové nastavení může trvat několik měsíců. Před výměnou filtrů nečekejte, až se spustí alarmy rozdílu tlaku, protože k nějakému poškození již mohlo dojít.
Výměna těsnění probíhá podle předvídatelného plánu založeného na provozních hodinách a tlakových cyklech. Mít náhradní sady těsnění po ruce snižuje prostoje, když je nutná výměna. Zdokumentujte své činnosti údržby, abyste vytvořili vzorce, které pomohou předvídat budoucí potřeby.
Kdy zvolit WMM 10
Směrový regulační ventil WMM 10 vyniká v aplikacích, kde manuální ovládání poskytuje výhody oproti elektrickému ovládání. Postupy nastavení stroje často těží z přímého pocitu a okamžité odezvy ručních ventilů. Systémy nouzového ovládání také upřednostňují ruční ventily, protože fungují i při výpadku elektrického proudu.
Velká stavební zařízení, obráběcí stroje a lisy představují typické aplikace pro WMM 10. Kombinace vysoké tlakové kapacity a vysokého průtoku zvládá požadavky velkých hydraulických válců a motorů. Možnost aretace funguje dobře pro polohovací aplikace, kde potřebujete uzamknout nastavení a přitom se věnovat jiným úkolům.
Ventil však není ideální pro každou situaci. Automatizované systémy, které potřebují dálkové ovládání, by měly místo toho používat elektricky ovládané ventily. Aplikace vyžadující přesné řízení průtoku nad rámec jednoduchého zapínání a vypínání mohou vyžadovat proporcionální ventily. Pochopení těchto omezení vám pomůže vybrat ten správný ventil pro vaše specifické potřeby.
Závěrečné úvahy
Směrový řídicí ventil WMM 10 představuje vyspělou hydraulickou technologii, která při správné aplikaci poskytuje spolehlivý výkon. Jeho jmenovitý tlak 315 barů a průtoková kapacita 160 litrů za minutu jej řadí mezi schopnější ruční ventily ve velikostní třídě NG10. Hodnota MTTFd za 150 let odráží solidní inženýrství, i když dosažení tohoto cíle vyžaduje pozornost věnovanou čistotě systému a správné údržbě.
Při navrhování nového systému nebo výměně stávajícího ventilu se zaměřte na přizpůsobení schopností ventilu vašim skutečným požadavkům. Nepředpokládejte, že vyšší specifikace vždy znamenají lepší výkon. Správně dimenzovaný a udržovaný směrový regulační ventil WMM 10 vydrží většinu strojů, které ovládá.
Rozhodnutí mezi OEM a alternativními dodavateli v konečném důsledku závisí na vaší toleranci k riziku a kalkulaci celkových nákladů. Počáteční cenové rozdíly vypadají lákavě, ale zohledňují hodnotu technické podpory, kvality dokumentace a záručního krytí. Pro kritické aplikace, kde prostoje s sebou nesou vysoké náklady, má možnost OEM obvykle finanční smysl i přes vyšší počáteční cenu.
Pochopení technických detailů směrového regulačního ventilu WMM 10 vám pomůže činit informovaná rozhodnutí o specifikaci, instalaci a údržbě. Tyto znalosti se přímo promítají do lepšího výkonu systému a delší životnosti komponent, což v konečném důsledku zlepšuje váš konečný výsledek.
