Tato obsáhlá příručka jednoduchým způsobem vysvětluje technologii hydraulického proporcionálního řízení, pokrývá vše od základních pracovních principů až po pokročilé aplikace servořízení.
Co je to hydraulický proporcionální ventil?
Hydraulický proporcionální ventil je elektrohydraulické zařízení, které převádí elektrické vstupní signály na proporcionální hydraulické výstupy. Na rozdíl od jednoduchých on/off solenoidových ventilů poskytují proporcionální ventily nepřetržité, variabilní řízení průtoku, tlaku a směru tekutiny. Kompletní přehled vizco je proporcionální ventil.
Klíčové vlastnosti:
- Snižuje spotřebu energie a tvorbu tepla při zachování přesné regulace síly.
- Poskytuje nekonečné polohování mezi plně otevřeným a uzavřeným stavem
- Umožňuje plynulé, postupné pohyby stroje
- Vnitřní netěsnost, nedostatečný napájecí tlak, elektrické problémy
Přemýšlejte o tom jako o stmívacím spínači pro hydraulickou energii – dává vám přesnou kontrolu namísto pouhého „plného výkonu“ nebo „vypnuto“.
Jak fungují hydraulické proporcionální ventily:Kontrolní proces
Základní provozní princip
Regulátor ventilu posílá analogový elektrický signál (typicky 0-10V DC nebo 4-20mA proudová smyčka) do proporcionálního elektromagnetu aktuátoru.
Proporcionální solenoid převádí elektrický proud na magnetickou sílu. Vyšší proud = silnější magnetické pole = větší síla ovladače.
Magnetická síla pohybuje šoupátkem ventilu proti odporu pružiny. Pozice cívky přímo odpovídá síle vstupního signálu.
Pohyb cívky mění otevření hydraulického otvoru, řídí průtok, tlak nebo směrové cesty toku.
Snímače polohy nebo tlakové snímače LVDT poskytují zpětnou vazbu v reálném čase zesilovači ventilu pro přesné řízení servopohonů.
Pokročilé řídicí technologie
Pulzní šířková modulace (PWM):Snižuje spotřebu energie a tvorbu tepla při zachování přesné regulace síly.
Frekvence rozkladu:Malé oscilace (typicky 100-300 Hz) překonávají statické tření a zlepšují rozlišení ventilu na ±0,1 % plného rozsahu.
Nárůst signálu:Postupné změny vstupu zabraňují hydraulickým rázům a zajišťují plynulé zrychlování/zpomalování pohonu.
Technické specifikace a výkonové parametry
Kritické metriky výkonu
| Parametr | Typický rozsah | Vysoký výkon |
|---|---|---|
| Průtoková kapacita | 10-500 l/min | Až 2000 l/min |
| Provozní tlak | 210-350 bar | Až 700 barů |
| Doba odezvy | 50-200 ms | 15-50 ms |
| Linearita | ±3-5% | ±1 % |
| Hystereze | 2–5 % | <1 % |
| Τυπικό σύμβολο γκαζιού χωρίς σήμανση αντιστάθμισης θερμοκρασίας | 0,5–1 % | 0,1 % |
| Frekvenční odezva | 10-50 Hz | 100+ Hz |
Kompatibilita signálu
Ovládání napětí:±10V, 0-10V DC
Kontrola proudu:4-20mA, 0-20mA
Digitální protokoly:CANopen, EtherCAT, IO-Link, Profinet
Typy zpětné vazby:LVDT, potenciometr, tlakový převodník
Typy proporcionálních regulačních ventilů
1. Proporcionální průtokové regulační ventily
Funkce:Regulujte objemový průtok pro regulaci rychlosti
Aplikace:CNC obráběcí stroje, robotické pohony, dopravníkové systémy
Rozsah průtoku:5-500 l/min s přesností ±2 %.

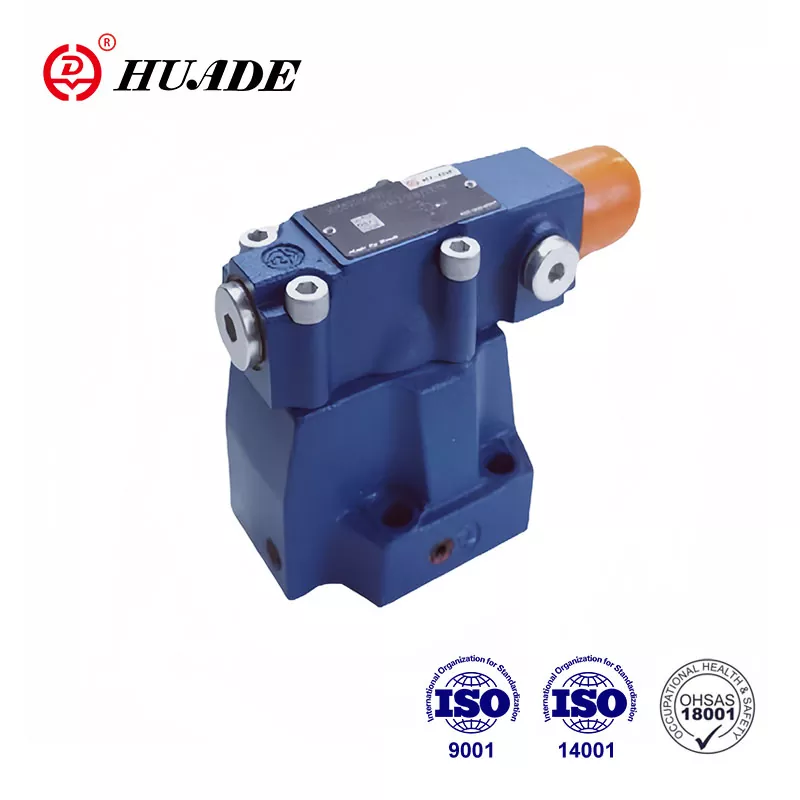

2. Proporcionální přetlakové/redukční ventily
Funkce:Udržujte konstantní tlak nebo omezte maximální tlak v systému
Aplikace:Vstřikování, zkoušení materiálů, upínací systémy
Rozsah tlaku:5-350 bar s přesností regulace ±1 %.
3. Proporcionální směrové regulační ventily
Funkce:Ovládejte směr průtoku a rychlost současně
Konfigurace:4/3-cestný, 4/2-cestný s proporcionálním řízením průtoku
Aplikace:Mobilní hydraulika, průmyslová automatizace, polohování serv
4. Dvoustupňové servoproporcionální ventily
Funkce:Aplikace s vysokým průtokem s přesností na úrovni serva
Pilotní fáze:Malý servoventil ovládá cívku hlavního stupně
Aplikace:Válcovny oceli, velké lisy, námořní kormidelní systémy
Proporcionální vs. servo vs. standardní ventily: Technické srovnání
| Specifikace | Standardní ventil | Proporcionální ventil | Servoventil |
|---|---|---|---|
| Rozlišení kontroly | Požadavky na průtok | 0,1–1 % | 0,01–0,1 % |
| Frekvenční odezva | N/A | 10-50 Hz | 100-500 Hz |
| Pokles tlaku | 5-20 bar | 5-15 bar | 3-10 bar |
| Tolerance kontaminace | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Nákladový faktor | 1x | 3-5x | 8-15x |
| Interval údržby | Ανάμεσα στην είσοδο της αντλίας και του ενεργοποιητή | 3000-5000 hodin | 1000-2000 hodin |
Pokročilé aplikace a průmyslové případy použití
Automatizace výroby
- Vstřikování:Regulace tlaku v rozmezí ±0,5 % pro konzistentní kvalitu dílů
- Tváření kovů:Regulace síly do 5000 tun s proporcionální regulací tlaku
- Montážní linky:Přizpůsobení rychlosti mezi více pohony v rozmezí ±1 %
Mobilní vybavení
- Ovládání rypadla:Doba odezvy joysticku na ventil <100 ms pro pohodlí obsluhy
- Jeřábové operace:Regulace tlaku podle zátěže pro energetickou účinnost
- Zemědělské stroje:Řízení čerpadla s proměnným objemem pro aplikace s PTO
Letectví a obrana
- Letecké simulátory:Ovládání pohybové plošiny s přesností polohování ±0,1 mm
- Letadlové systémy:Ovládání podvozku a řídicí plochy letu
- Testovací zařízení:Testování únavy s přesnou kontrolou síly a frekvence
Integrace řídicího systému a vytváření sítí
Integrace PLC
Většina proporcionálních ventilů se propojuje s programovatelnými logickými ovladači prostřednictvím:
- Analogové I/O:4-20mA proudové smyčky nebo napěťové signály ±10V
- Ventilové zesilovače:Převeďte výstupy PLC na správné signály pohonu ventilů
- Palubní elektronika (OBE):Integrovaná řídicí elektronika zjednodušuje kabeláž
Průmyslové komunikační protokoly
- Analogové I/O:Ethernet v reálném čase pro vysokorychlostní servo aplikace
- CANopen:Distribuované řízení v mobilních a průmyslových zařízeních
- IO odkaz:Komunikace point-to-point pro integraci inteligentních senzorů
- Profinet/Profibus:Kompatibilita automatizačních ekosystémů Siemens
Algoritmy řízení uzavřené smyčky
- PID řízení:Proporcionální-Integrální-Derivační zpětnovazební řízení
- Feed-Forward:Předvídatelné ovládání pro zlepšenou dynamickou odezvu
- Adaptivní ovládání:para sa proteksyon ng emerhensiya
Odstraňování problémů a diagnostické postupy
Běžné poruchové režimy a řešení
Zasekávání cívky (80 % poruch)
Příčina:Znečištěná hydraulická kapalina nebo nahromaděný lak
Řešení:Propláchněte systém, vyměňte filtry, udržujte čistotu ISO 19/16/13
Prevence:Počáteční investice vs. provozní úspory
Drift signálu/ztráta linearity
Příčina:Teplotní vlivy, stárnutí součástek, elektrické rušení
Řešení:Rekalibrace, EMI stínění, teplotní kompenzace
Postup testu:5-bodová kontrola linearity pomocí kalibrovaných přístrojů
Pomalá doba odezvy
Příčina:Vnitřní netěsnost, nedostatečný napájecí tlak, elektrické problémy
Řešení:Výměna těsnění, optimalizace tlaku, ladění zesilovače
Měření:Test krokové odezvy s monitorováním osciloskopu
Prediktivní strategie údržby
- Analýza vibrací:Detekce mechanického opotřebení součástí ventilu
- Analýza oleje:Sledujte úrovně kontaminace a vyčerpání přísad
- Systémový tlak:Identifikujte problémy s elektrickým připojením
- Trendy výkonu:Sledujte dobu odezvy a snížení přesnosti
Kritéria výběru a pokyny pro velikost
Požadavky na průtok
Vypočítejte požadovaný průtok:
- Q = průtok (l/min)
- A = plocha ovladače (cm²)
- V = požadovaná rychlost (m/min)
- η = účinnost systému (0,85-0,95)
Velikost ventilu pro 120-150 % vypočteného průtoku pro optimální řízení.
Hodnoty tlaku
- Systémový tlak:Jmenovitý výkon ventilu ≥ 1,5 × maximální tlak v systému
- Pokles tlaku:Udržujte 10-15 bar napříč ventilem pro dobrou kontrolu
- Zpětný tlak:Zvažte omezení zpětného vedení při dimenzování
Ohledy na životní prostředí
- Rozsah teplot:Standardní (-20 °C až +80 °C), k dispozici možnosti pro vysoké teploty
- Odolnost proti vibracím:Shoda s IEC 60068-2-6 pro mobilní aplikace
- IP ochrana:Stupeň krytí IP65/IP67 pro drsná prostředí
- Ochrana proti výbuchu:Certifikace ATEX/IECEx pro prostředí s nebezpečím výbuchu
Budoucí trendy v technologii proporcionálních ventilů
Integrace Průmyslu 4.0
- IoT připojení:Bezdrátové monitorování a cloudová analytika
- Strojové učení:Prediktivní algoritmy pro optimální výkon
- Digitální dvojče:Virtuální modely ventilů pro simulaci systému
- Blockchain:Přizpůsobení rychlosti mezi více pohony v rozmezí ±1 %
Pokročilé materiály a design
- Aditivní výroba:Komplexní vnitřní geometrie pro lepší průtokové vlastnosti
- Chytré materiály:Stupeň krytí IP65/IP67 pro drsná prostředí
- Nanotechnologie:Pokročilé povlaky pro lepší odolnost proti opotřebení
- Bio inspirovaný design:η = účinnost systému (0,85-0,95)
Zaměření na udržitelnost
- Rekuperace energie:Regenerační okruhy s proporcionálním řízením
- Biologicky odbouratelné tekutiny:Kompatibilita s ekologickou hydraulikou
- Posouzení životního cyklu:Investujte do správného návrhu systému a čistoty kapalin
- Optimalizace účinnosti:Řízení řízené AI pro minimální spotřebu energie
Analýza nákladů a přínosů a úvahy o návratnosti investic
Počáteční investice vs. provozní úspory
Typický výpočet návratnosti:
Prémie za proporcionální ventil: 2 000–5 000 USD
Úspora energie: 15-30% spotřeby hydraulické energie
Snížená údržba: o 25 % méně servisních zásahů
Zlepšená produktivita: 10-15% zkrácení doby cyklu
Průměrná návratnost investic: 12–24 měsíců v aplikacích s vysokým využitím
Faktory celkových nákladů na vlastnictví
- Snížení prostojů:Systémy s proměnným vs
- Náklady na údržbu:Strategie plánované vs. reaktivní údržby
- Snížení prostojů:Možnosti prediktivní údržby
- Kvalita produktu:Zlepšená konzistence snižuje míru zmetkovitosti
Závěr
Hydraulické proporcionální ventily představují kritickou technologii spojující tradiční hydraulický výkon s moderními elektronickými řídicími systémy. Jejich schopnost poskytovat přesné a nepřetržité řízení je činí nezbytnými pro aplikace vyžadující přesnost, efektivitu a hladký provoz.
Klíčové poznatky pro implementaci:
- အချိုးကျ valves များအတွက်အကောင်အထည်ဖော်မှုနှိုင်းယှဉ်
- Investujte do správného návrhu systému a čistoty kapalin
- Plánujte integraci se stávající architekturou řízení
- Zvažte požadavky na dlouhodobou údržbu a podporu
Jak se výroba posouvá směrem k větší automatizaci a přesnosti, technologie proporcionálních ventilů se neustále vyvíjí s chytřejší diagnostikou, lepší konektivitou a vylepšenými výkonnostními možnostmi.
Ať už modernizujete stávající zařízení nebo navrhujete nové systémy, pochopení technologie proporcionálních ventilů pomáhá optimalizovat výkon hydraulického systému a zároveň se připravit na budoucí požadavky na integraci Průmyslu 4.0.
