Ve světě systémů řízení tekutin je přesnost a spolehlivost prvořadá. Ať už pracujete v průmyslové automatizaci, hydraulických systémech nebo pneumatických aplikacích, schopnost řídit průtoky s výjimečnou přesností může znamenat rozdíl mezi optimálním výkonem a selháním systému. Zde vstupují do hry proporcionální průtokové ventily, které slouží jako sofistikovaná řídicí zařízení, která způsobila revoluci v přístupu inženýrů k řízení tekutin.
Pochopení základů

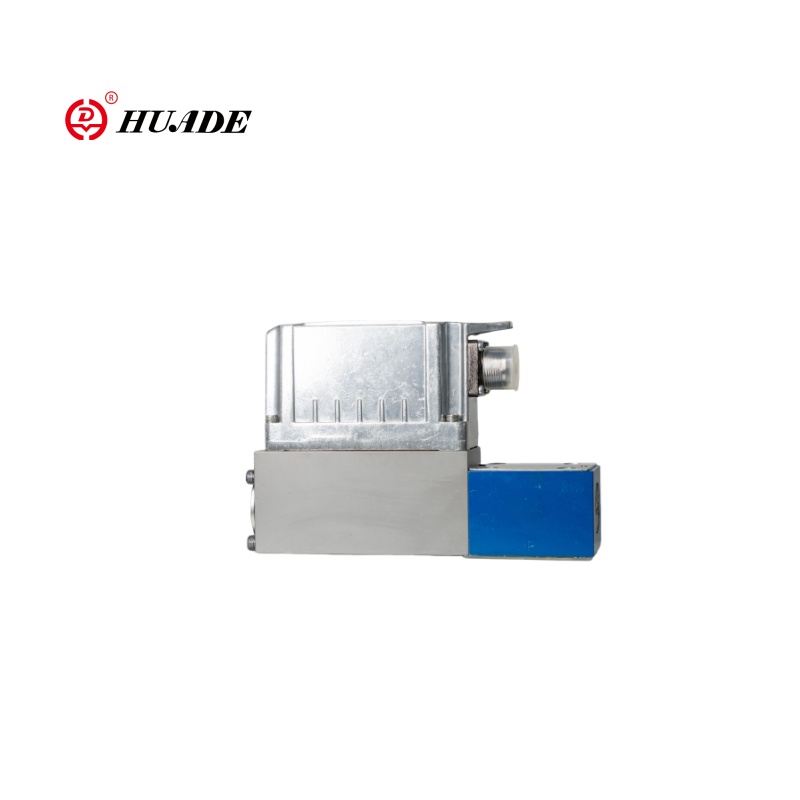

A proporcionální průtokový ventil (uměníproporcionální ventilrodina) je pokročilý typ regulačního ventilu, který reguluje průtok tekutiny přímo úměrně vstupnímu signálu, typicky elektrickému proudu nebo napětí. Na rozdíl od tradičních on/off ventilů, které se jednoduše otevírají nebo zavírají, proporcionální průtokové ventily poskytují plynulou regulaci v rámci svého provozního rozsahu. To znamená, že mohou udržovat jakýkoli požadovaný průtok mezi nulou a maximální kapacitou a dynamicky reagovat na měnící se požadavky systému.
"Proporcionální" aspekt se týká lineárního vztahu mezi vstupním signálem a polohou otevření ventilu. Pokud například ventil přijme 50 % vstupního signálu, otevře se na 50 % své maximální kapacity a dodá přibližně 50 % svého maximálního průtoku. Díky tomuto předvídatelnému chování jsou tyto ventily neocenitelné v aplikacích vyžadujících přesné řízení průtoku.
Jak fungují proporcionální průtokové ventily
Činnost proporcionálního průtokového ventilu se soustředí kolem jeho elektronického řídicího systému a mechanického pohonu. Ventil přijímá analogový vstupní signál, běžně a4-20 mAproudová smyčka popř0-10Vnapěťový signál z řídicího systému, jako je PLC (Programmable Logic Controller) nebo vyhrazený regulátor průtoku. [Pochopitjak fungují proporcionální ventilymechanicky]
Tento elektrický signál je zpracováván vnitřní elektronikou ventilu, která jej pomocí různých technologií pohonů převádí na mechanický pohyb. Mezi nejběžnější akční členy patří proporcionální solenoidy, servomotory nebo akční členy kmitací cívky. Tyto pohony přesně umístí ovládací prvek průtoku ventilu – obvykle cívku, kuželku nebo jehlu – tak, aby bylo dosaženo požadovaného otevření průtoku.
Mnoho moderních proporcionálních průtokových ventilů obsahujesystémy zpětné vazby s uzavřenou smyčkoupomocí snímačů polohy nebo průtokových snímačů. Tato zpětná vazba umožňuje ventilu nepřetržitě monitorovat svou skutečnou polohu nebo výsledný průtok a provádět úpravy v reálném čase, aby byla zachována přesnost, i když se podmínky systému změní v důsledku kolísání tlaku nebo teplotních výkyvů.
Typy a konfigurace
Proporcionální průtokové ventily se dodávají v několika konfiguracích, aby vyhovovaly různým aplikacím. Přímočinné ventily řídí průtok přes jediný port, díky čemuž jsou ideální pro jednoduché úlohy regulace průtoku. Pilotně ovládané ventily používají malý pilotní stupeň k řízení většího hlavního stupně, což umožňuje vysokou průtokovou kapacitu při zachování přesné citlivosti řízení.
Dvoucestné proporcionální průtokové ventilyregulují tok v jednom směru a běžně se používají pro aplikace regulace toku.Třícestné ventilymohou řídit tok mezi dvěma výstupy nebo kombinovat toky ze dvou vstupů, díky čemuž jsou vhodné pro aplikace s odkloněním nebo mícháním.
Vnitřní design se liší podle požadavků aplikace. Ventily šoupátkového typu nabízejí vynikající průtokové charakteristiky a jsou převládající v hydraulických systémech. Ventily talířového typu poskytují možnosti těsného uzavření a často se používají v pneumatických aplikacích. Jehlové ventily vynikají v aplikacích vyžadujících velmi jemné nastavení průtoku a jsou běžné v systémech přesného dávkování.
Aplikace napříč odvětvími
Proporcionální průtokové ventily nacházejí uplatnění v mnoha průmyslových odvětvích, kde je rozhodující přesné řízení průtoku. Vvýroba a automatizace, ovládají rychlost hydraulických válců a pneumatických pohonů a umožňují plynulé a přesné řízení pohybu v montážních linkách, balicích zařízeních a systémech manipulace s materiálem.
Theautomobilový průmyslširoce používá tyto ventily v testovacích zařízeních, systémech stříkání barev a operacích s hydraulickými lisy. Vkosmonautikajsou nezbytné pro řízení průtoku paliva, systémy přetlakování kabiny a hydraulické pohony řízení letu, kde je přesnost a spolehlivost nesmlouvavá.
Zařízení na úpravu vodypoužívat proporcionální průtokové ventily pro dávkování chemikálií, kde se do vodních toků musí přidávat přesné množství čisticích chemikálií. Thefarmaceutický průmyslspoléhá na tyto ventily pro přesné dávkování přísad v procesech výroby léků, kde přesnost přímo ovlivňuje kvalitu produktu a shodu s předpisy.
[Vidětaplikace hydraulických proporcionálních ventilů]
Výhody a výhody
Primární výhoda proporcionálních průtokových ventilů spočívá v jejichvýjimečná přesnost ovládání. Typicky mohou udržovat přesnost průtoku v rozmezí ±2-5% nastavené hodnoty, což je mnohem lepší než ruční ventily nebo jednoduché ovládání zapnutí/vypnutí. Tato přesnost se promítá do zlepšené kvality produktu, snížení odpadu a lepší efektivity procesu.
Energetická účinnostje dalším významným přínosem. Poskytováním pouze přesného průtoku potřebného v daném okamžiku eliminují proporcionální průtokové ventily plýtvání energií spojené se systémy s konstantním vysokým průtokem, které používají přetlakové ventily nebo obtokové obvody k řízení nadměrného průtoku.
Možnosti integrace těchto ventilů s moderními řídicími systémy umožňují sofistikované strategie automatizace. Mohou reagovat na více vstupních signálů, podílet se na komplexních řídicích algoritmech a poskytovat diagnostickou zpětnou vazbu systémům údržby a podporovat strategie prediktivní údržby.
Úvahy o výběru
Při výběru proporcionálního průtokového ventilu je třeba vzít v úvahu několik faktorů.Rozsah průtokuje základní – ventil musí zvládnout požadavky aplikace na minimální i maximální průtok. Jmenovité tlaky musí překročit maximální tlak v systému, včetně případných tlakových špiček.
Doba odezvy je v dynamických aplikacích kritická. Některé systémy vyžadují rychlé změny toku, zatímco jiné upřednostňují stabilitu před rychlostí. Kompatibilita řídicího signálu musí odpovídat dostupným výstupům řídicího systému a požadavky na napájení musí odpovídat dostupnému elektrickému napájení.
Výběr ventilu ovlivňují podmínky prostředí, jako jsou teplotní extrémy, vibrace a úrovně znečištění. Kompatibilita s médiem zajišťuje, že materiály ventilu zvládnou specifickou tekutinu bez degradace nebo kontaminace.
Závěr
Proporcionální průtokové ventily představují základní kámen technologie v moderních systémech řízení tekutin a nabízejí přesnost a flexibilitu vyžadovanou v dnešních náročných aplikacích. Jejich schopnost poskytovat přesné, opakovatelné řízení toku a zároveň bezproblémovou integraci s elektronickými řídicími systémy je činí nepostradatelnými v různých průmyslových odvětvích, od výroby po letecký průmysl.
Vzhledem k tomu, že automatizace stále postupuje a požadavky na přesnost jsou stále přísnější, budou proporcionální průtokové ventily nepochybně hrát ještě důležitější roli při vytváření účinných, spolehlivých a přesných systémů řízení tekutin. Pro inženýry a projektanty systémů je pochopení schopností těchto ventilů a jejich správné aplikace zásadní pro vývoj optimalizovaných řešení řízení kapalin, která splňují současné potřeby i budoucí výzvy.
