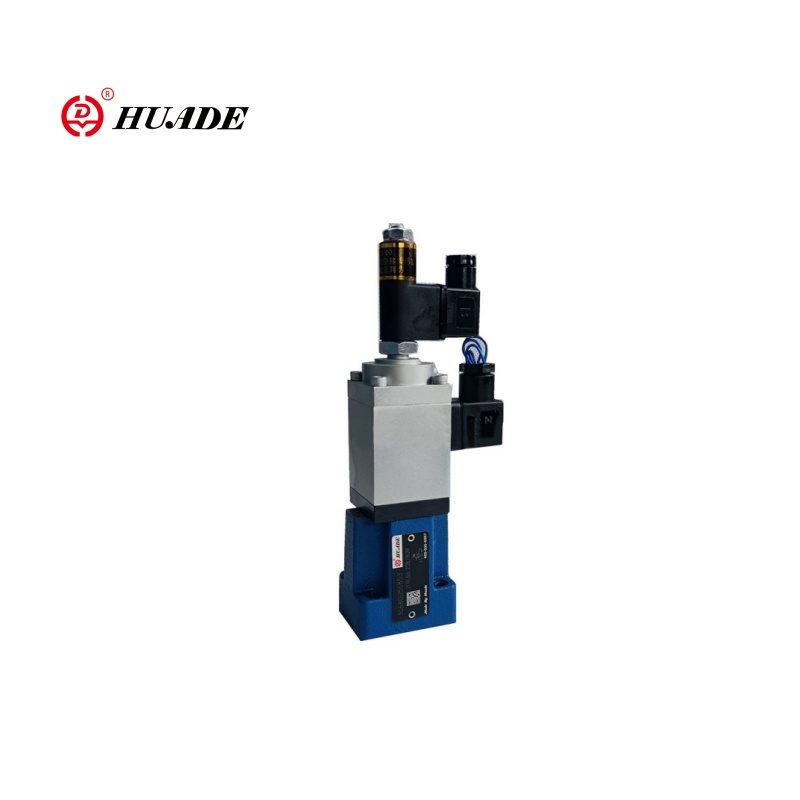

Představte si proporcionální průtokový regulační ventil jako „inteligentní stmívač“ hydraulických systémů. Stejně jako vám stmívač umožňuje ovládat intenzitu světla, tyto ventily vám umožňují přesně ovládat, jak rychle hydraulický olej protéká vaším systémem. [Nejdřív pochopteco jsou proporcionální ventily.]
Proč na tom záleží:
Tradiční hydraulické ventily jsou buď zcela otevřené, nebo zcela zavřené – jako běžný spínač světel. Proporcionální ventily vám poskytují plynulé a přesné ovládání – jako ten stmívač. Toto plynulé ovládání znamená:
- Méně otřesů a vibrací ve vašem strojním zařízení
- Přesnější pohyb hydraulických válců a motorů
- Lepší energetická účinnost
- Celkově plynulejší provoz
Základní koncept
Zde je návod, jak to funguje jednoduše:
Elektrický vstup
Vyšlete elektrický signál (obvykle 4-20 mA nebo 0-10 V) do ventilu
Proporcionální odezva
Ventil se otevírá úměrně tomuto signálu
Řízení toku
Více signálu = větší průtok, méně signálu = menší průtok
Hladký provoz
Změny se dějí postupně, ne náhle
Díky tomuto proporcionálnímu vztahu jsou tyto ventily tak cenné v moderních hydraulických systémech.
Proč na nich záleží: Vývoj od jednoduchého k chytrému ovládání
The Old Way: Bang-Bang Control
V minulosti většina hydraulických systémů používala jednoduché zapínací/vypínací ventily (nazývané ovládání „bang-bang“). Tyto ventily měly dvě nastavení:
- Plně otevřeno:Maximální průtok
- Plně zavřeno:Žádný průtok
Problémy s ovládáním bang-bang:
- Náhlé tlakové špičky, když se ventily rychle otevírají nebo zavírají
- Vibrace a mechanické namáhání zařízení
- Potíže s dosahováním přesných rychlostí nebo poloh
- Plýtvání energií z neustálého plného provozu
Nový způsob: proporcionální kontrola
Proporcionální ventily změnily vše tím, že poskytly:
Plynulé zrychlení
Místo trhavého pohybu start-stop se strojní zařízení plynule pohybuje z klidu do plné rychlosti.
Přesná regulace rychlosti
Můžete nastavit přesné rychlosti pro různé části cyklu stroje.
Energetická účinnost
Systém využívá pouze tok, který potřebuje, když to potřebuje.
Lepší kvalita produktu
Hladší pohyb znamená lepší výsledky ve výrobních procesech.
Snížená údržba
Méně otřesů a vibrací znamená delší životnost zařízení.
Dopad na skutečný svět
Zvažte vstřikovací stroj na výrobu plastových dílů:
- Starý systém:Vstřikovací píst se pohyboval plnou rychlostí nebo se úplně zastavil, což způsobilo defekty a plýtvání materiálem
- Nový systém:Rychlost beranu se plynule mění v průběhu vstřikovacího cyklu a vytváří konzistentní, vysoce kvalitní díly
Tento vývoj od jednoduchého k inteligentnímu ovládání učinil proporcionální ventily nezbytnými v moderní výrobě.
Jak fungují: Uvnitř technologie
Pochopení toho, jak fungují proporcionální ventily pro řízení průtoku, vám pomůže lépe je vybrat a používat. Pojďme si rozebrat klíčové komponenty.
[Naučte se úplnéprincip činnosti proporcionálních ventilů]
1. Proporcionální solenoid: mozek
Proporcionální solenoid je jako mozek ventilu. Na rozdíl od běžných solenoidů, které jsou buď zapnuté nebo vypnuté, mohou proporcionální solenoidy vytvářet různé množství síly na základě elektrického signálu, který přijímají.
Jak to funguje:
- Přijímá elektrický signál (proud nebo napětí)
- Vytváří magnetickou sílu úměrnou tomuto signálu
- Více signálu = větší magnetická síla
- Tato síla pohybuje vnitřními částmi ventilu
Klíčové vlastnosti:
- Pro hladký provoz využívá stejnosměrný proud
- Často používá signály PWM (pulse-width modulation) kolem 200 Hz
- Může zahrnovat "rozptyl" - drobné vibrace, které snižují tření
2. Tělo cívky a ventilu: Regulátor průtoku
Uvnitř těla ventilu je umístěn přesně opracovaný válec zvaný cívka. Tato cívka se posouvá tam a zpět, aby řídila průtok.
Vlastnosti konstrukce cívky
- Zářezy měření:Speciální tvary (V, U nebo obdélníkové) vyřezané do cívky, které řídí, jak se průtok mění s polohou cívky
- Charakteristiky překrytí:Jak jsou okraje cívky zarovnány s porty, ovlivňuje odezvu ventilu
Průtokové charakteristiky
- Lineární tok:Průtok se zvyšuje úměrně s pohybem cívky
- Progresivní tok:Průtok se více zvyšuje u větších otvorů, což poskytuje jemnější kontrolu při nízkých průtocích
3. Kompenzace tlaku: Udržování konzistentního průtoku
Jednou z nejdůležitějších vlastností kvalitních proporcionálních ventilů je kompenzace tlaku. Tento systém zajišťuje, že průtok zůstane konstantní i při změně tlaku zátěže.
Problém bez náhrady:Pokud zvedáte těžké břemeno, protitlak se zvýší a sníží se průtok, i když otevření ventilu zůstane stejné.
Řešení:Kompenzátor tlaku automaticky upravuje tlakovou ztrátu na hlavní cívce tak, aby byla konstantní.
Výhody:
- Průtok závisí pouze na signálu ventilu, nikoli na zatížení
- Předvídatelné chování systému
- Jednodušší programování a ovládání
4. Systémy zpětné vazby: Zajištění přesnosti
Proporcionální ventily vyšší třídy zahrnují zpětnovazební systémy, které monitorují skutečnou polohu šoupátka a porovnávají ji s požadovanou polohou.
| Typ ventilu | Zpětná vazba | Přesnost | Náklady | Aplikace |
|---|---|---|---|---|
| Ventily s otevřenou smyčkou | Žádná zpětná vazba | Mírný | Spodní | Základní aplikace |
| Ventily s uzavřenou smyčkou | LVDT senzory | Vysoký | Vyšší | Přesné aplikace |
Typy proporcionálních průtokových regulačních ventilů
Proporcionální ventily se dodávají v několika konfiguracích. Pochopení těchto typů vám pomůže vybrat ten správný pro vaši aplikaci.
Podle hnacího mechanismu
Přímočinné ventily
Solenoid přímo posouvá cívku
- Rychlá odezva (5-10 milisekund)
- Kompaktní velikost
- Jednoduchý design
Omezení:Omezeno na menší průtoky (<50 l/min) a tlaky (<210 bar)
Nejlepší pro:Malé systémy, lékařská zařízení, pilotní stupně pro větší ventily
Pilotně ovládané ventily (dvoustupňové)
Malý řídicí ventil řídí průtok oleje pro pohyb hlavní cívky
- Zvládne vysoké průtoky (až 1600 l/min)
- Vysoké tlaky (až 350 barů)
Omezení:Pomalejší odezva (~100 ms)
Nejlepší pro:Těžké stroje, velké průmyslové systémy, vysoce výkonné aplikace
Podle funkce
Regulační ventily průtoku
- Primární úlohou je řízení průtoku
- Obvykle 2-cestné nebo 3-cestné konfigurace
- Často zahrnují kompenzaci tlaku
- Ovládání rychlosti pohonu
Směrové regulační ventily
- Ovládejte průtok i směr
- Typicky 4cestné, 3polohové ventily
- Vyměňte několik jednoduchých ventilů
- Ovládání směru a rychlosti válce nebo motoru
Tlakové regulační ventily
- Kontrolujte tlak v systému spíše než průtok
- Včetně pojistných ventilů a redukčních ventilů
- Udržujte bezpečné provozní tlaky
Proporcionální vs. jiné typy ventilů
Pochopení srovnání proporcionálních ventilů s jinými technologiemi vám pomůže lépe se rozhodovat.
Proporcionální vs. On/Off ventily
| Funkce | On/Off ventily | Proporcionální ventily |
|---|---|---|
| Typ ovládání | Binární (otevřený/zavřený) | Nepřetržitý (proměnný) |
| Řízení toku | Plný průtok nebo žádný průtok | Jakýkoli průtok od 0 do 100 % |
| Systémový šok | Vysoká (náhlé změny) | Nízká (hladké přechody) |
| Spotřeba energie | Často plýtvání | Efektivní (odpovídá poptávce) |
| Složitost | Jednoduché obvody | Složitější elektronika |
| Náklady | Nízké počáteční náklady | Vyšší počáteční náklady |
Proporcionální vs. servoventily
| Funkce | Proporcionální ventily | Servoventily |
|---|---|---|
| Přesnost | Dobrý (±2-5%) | Vynikající (±0,5 %) |
| Rychlost odezvy | Střední (2–50 Hz) | Velmi rychlý (>100 Hz) |
| Náklady | Mírný | Vysoká (10-20x více) |
| Tolerance kontaminace | Vysoký | Nízká (potřebuje velmi čistý olej) |
| Složitost | Mírný | Vysoký |
| Údržba | Norma | Specializované |
Kdy zvolit jednotlivé typy
Zvolte On/Off Valves, když:
- Potřebujete pouze jednoduché ovládání otevření/zavření
- Náklady jsou primárním zájmem
- Aplikace snese otřesy a vibrace
- Přesné ovládání není nutné
Vyberte proporcionální ventily, když:
- Potřebujete regulaci rychlosti nebo polohy
- Důležitý je hladký chod
- Energetická účinnost je důležitá
- Střední přesnost je dostatečná
- Práce v typickém průmyslovém prostředí
Specifika hydrauliky vizhydraulické vedení proporcionálních ventilů
Servoventily zvolte, když:
- Je vyžadována ultra vysoká přesnost
- Je potřeba velmi rychlá odezva
- Cena je druhotná ve srovnání s výkonem
- Můžete udržovat velmi čistou hydraulickou kapalinu
- Aplikace to vyžaduje (letecký průmysl, testování)
Klíčové metriky výkonu, které potřebujete znát
Při výběru proporcionálního ventilu určuje několik ukazatelů výkonu, jak dobře bude ve vaší aplikaci fungovat.
Hodnoty průtoku a tlaku
Maximální průtok
- Obvykle se uvádí při standardním poklesu tlaku (jako 5 bar nebo 70 psi)
- Typické rozsahy: 7–1000 l/min (2–260 GPM)
- Vyberte si na základě vašich požadavků na rychlost pohonu
Maximální tlak
- Bezpečný provozní tlakový limit
- Typické rozsahy: 280-400 bar (4000-5800 psi)
- Musí překročit maximální tlak vašeho systému
Pokles tlaku
- Ztráta tlaku ve ventilu při jmenovitém průtoku
- Nižší je lepší pro účinnost
- Typické: 5-35 bar (70-500 psi) při jmenovitém průtoku
Přesnost a opakovatelnost
Hystereze
Rozdíl výstupu při přiblížení ke stejnému bodu z různých směrů
- Typické: 2-5 % plného rozsahu
- Nižší je lepší pro přesné aplikace
Linearita
Jak těsně sleduje průtok ventilem vstupní signál
- Typické: ±2 % plného rozsahu
- Lineární ventily se snáze ovládají
Opakovatelnost
Konzistence při návratu ke stejnému vstupnímu signálu
- Typické: ±1-3% plného rozsahu
- Důležité pro konzistentní výrobu
Mrtvý pás
Rozsah vstupního signálu, který neprodukuje žádný výstup
- Typické: 2-5 % plného rozsahu signálu
- Způsobeno překrytím cívky, nutné pro utěsnění
Srovnávací tabulka výkonu
| Typ ventilu | Rozsah průtoku | Tlak | Doba odezvy | Hystereze | Tolerance kontaminace | Relativní náklady |
|---|---|---|---|---|---|---|
| Základní proporcionální | 7-100 l/min | Až 280 barů | 20-100 ms | 3–5 % | Vysoký | 2-4x |
| Proporcionální s uzavřenou smyčkou | 7-1000 l/min | Až 350 barů | 10-50 ms | 1–2 % | Vysoký | 4-8x |
| Servo-proporcionální | 10-500 l/min | Až 350 barů | 5-20 ms | <1 % | Mírný | 8-15x |
