Když hydraulické systémy potřebují udržet tlak bez úniku, stává se sendvičová deska zpětného ventilu Z2S 10 nezbytnou součástí. Tento pilotně ovládaný zpětný ventil od společnosti Bosch Rexroth je již léta spolehlivou volbou v průmyslové hydraulice a pochopení toho, jak funguje, vám může pomoci učinit lepší rozhodnutí pro vaše zařízení.
Čím se Z2S 10 liší?
Z2S 10 není jen jednoduchý zpětný ventil. Jedná se o pilotně řízený design, který sedí mezi hydraulickými komponenty v tom, co inženýři nazývají sendvičovou deskovou konfiguraci. To znamená, že jej můžete naskládat přímo mezi jiné ventily nebo pohony, aniž byste potřebovali další potrubí nebo montážní držáky. Ventil zcela blokuje průtok v jednom směru a umožňuje řízené uvolnění v případě potřeby prostřednictvím pilotního signálu.
Návrh využívá dvě hlavní části, které spolupracují. Řídicí šoupátko reaguje na řídicí tlak a kulový sedlový ventil zajišťuje skutečnou blokovací funkci. Když pilotní tlak dosáhne portu X nebo Y, cívka se posune a otevře sedlo kuličky, což umožní tekutině proudit zpět. Bez tohoto pilotního signálu udržuje sendvičová deska zpětného ventilu Z2S 10 obvod těsně uzavřený s nulovým únikem.
Technické specifikace, na kterých záleží
Pochopení čísel za Z2S 10 vám pomůže zjistit, zda se hodí pro váš systém. Tento ventil zvládá tlaky až 315 bar, což pokrývá většinu průmyslových aplikací. Průtok dosahuje 120 litrů za minutu, vhodný pro střední až velké pohony. Trhací tlak ve směru volného toku je k dispozici ve čtyřech možnostech: 1,5, 3, 6 nebo 10 bar. Verzi si vyberete podle toho, kolik protitlaku váš systém potřebuje.
Důležitý je také rozsah teplot. Standardní těsnění NBR fungují od -30 °C do +80 °C, zatímco těsnění FKM zvládnou -20 °C až +80 °C, ale nabízejí lepší kompatibilitu s biologicky odbouratelnými hydraulickými kapalinami. Ventil váží asi 3 kilogramy a montuje se v jakékoli poloze, i když vertikální stohování funguje nejlépe pro většinu instalací.
Pro sendvičovou desku zpětného ventilu Z2S 10 je kritická čistota kapaliny. Výrobce doporučuje úroveň čistoty ISO 4406 20/18/15 nebo lepší. Špinavý olej způsobuje slepení vnitřních částí, což vede k poruše. Instalace správné filtrace těmto problémům zabrání a prodlouží životnost ventilu.
Jak funguje pilotní provoz
Pilotně ovládaná funkce odlišuje tento ventil od základních zpětných ventilů. V typickém nastavení připojíte port A1 k vašemu pohonu a A2 k vašemu směrovému řídicímu ventilu. Průtok se volně pohybuje z A1 do A2, když tlak překoná nastavení tlaku pro praskání. Ale když se pokusíte vytlačit tekutinu zpět z A2 do A1, kulové sedlo ji zcela zablokuje.
Chcete-li uvolnit zachycený tlak, použijte řídicí tlak na port X. Tento řídicí tlak může být poměrně nízký, často jen 1,5 až 10 barů v závislosti na vaší konfiguraci. Ovládací šoupátko se posune a mechanicky otevře ventil kulového sedla. Nyní se kapalina může vrátit zpět přes ventil ze strany pohonu. Toto řízené uvolnění zabraňuje otřesům a hluku ve vašem hydraulickém okruhu.
Funkce předběžného otevření ve standardních verzích znamená, že se ventil začne mírně otevírat před dosažením plného řídicího tlaku. Toto postupné působení vyhlazuje tlakový přechod. Některé verze, jako je SO41, eliminují předběžné otevření pro aplikace, kde chcete ostřejší ovládání, i když to může způsobit větší hluk během přepínání.
Podrobnosti o instalaci a montáži
Montáž sendvičové desky zpětného ventilu Z2S 10 se řídí normou ISO 4401 pro ventily velikosti 05. Montážní schéma používá čtyři šrouby M6 utažené na 15,5 Newtonmetru. Povrchová úprava vaší montážní desky by měla být Rz 4 mikrometry nebo hladší, aby se zabránilo úniku kolem O-kroužků.
Při stohování součástí pečlivě vypočítejte délku šroubu. Musíte projít všechny sendvičové desky plus základní ventil nebo rozdělovač. Z2S 10 ve standardní konfiguraci přidává k výšce stohu 50 milimetrů. Připojení portů odpovídá standardním vzorům ISO, takže je kompatibilní s většinou průmyslových hydraulických komponent.
O-kroužky utěsňují všechna připojení portů. Ty musí být kompatibilní s vaší hydraulickou kapalinou. Systémy s minerálními oleji používají těsnění NBR, zatímco systémy využívající HETG nebo jiné biologicky odbouratelné kapaliny potřebují těsnění FKM. Instalace poškozených těsnění nebo těsnění nesprávného typu způsobuje problémy s únikem a kontaminací.
Běžné aplikace v průmyslu
Obráběcí stroje používají sendvičovou desku zpětného ventilu Z2S 10 k udržení polohy obrobku při výměně nástroje. Bez tohoto ventilu by se hydraulický válec vzdaloval kvůli úniku oleje, což by zničilo přesnost. Uvolnění pilota umožňuje kontrolovaný pohyb při obnovení cyklu stroje.
Vstřikovací stroje spoléhají na tyto ventily, aby udržely konstantní upínací tlak formy během fáze chlazení. Jakýkoli pokles tlaku by vytvořil vadné díly. Z2S 10 pevně zablokuje svěrný válec při použití minimálního řídicího tlaku pro uvolnění mezi cykly.
Hydraulické lisy vyžadují přesné držení polohy během vícekrokových tvářecích operací. Sendvičová deska zpětného ventilu Z2S 10 zabraňuje plížení beranu směrem dolů mezi zdvihy lisu. To zlepšuje kvalitu dílů a bezpečnost obsluhy tím, že eliminuje neočekávané pohyby.
Zařízení pro manipulaci s materiálem, jako jsou vysokozdvižné vozíky, používají tyto ventily k zabránění poklesu nákladu v případě selhání hydraulického vedení. Pilotem ovládaná konstrukce umožňuje normální zvedání a spouštění a zároveň poskytuje bezpečnostní blokování ve směru držení nákladu.
Objednací kódy a varianty
Bosch Rexroth používá pro řadu Z2S 10 specifický kódový systém. Základní formát je Z2S 10 následovaný písmeny a číslicemi označujícími specifické vlastnosti. Prázdná pozice znamená, že oba porty A a B mají blokovací funkci. Písmeno A znamená pouze bloky portu A, zatímco B znamená pouze bloky portu B.
Číslo za tím udává tlak praskání: 1 pro 1,5 bar, 2 pro 3 bar, 3 pro 6 bar a 4 pro 10 bar. Pak přichází 3X zobrazení série komponent. Písmeno V se objeví, když těsnění FKM nahrazují standardní těsnění NBR. Další kódy jako SO14, SO40, SO41 nebo SO60 označují speciální funkce, jako je omezení zdvihu nebo externí ovládací porty.
Běžné číslo dílu je R900407394 pro standardní dvouportovou verzi s praskacím tlakem 1,5 bar. Jednoportová verze A nese číslo R900407424. Pokud potřebujete těsnění FKM pro biologicky odbouratelný olej, podívejte se na čísla dílů jako R900407439.
Kompatibilita a údržba kapalin
Sendvičová deska zpětného ventilu Z2S 10 funguje s většinou hydraulických kapalin. Standardní verze bez problémů zvládají minerální oleje jako HL, HLP a HVLP. Rozsah viskozity se pohybuje od 2,8 do 500 čtverečních milimetrů za sekundu a pokrývá vše od řídkých hydraulických kapalin po husté oleje v chladných podmínkách.
Biologicky odbouratelné kapaliny vyžadují pozornost na těsnicí materiál. Kapaliny HFC fungují s těsněním NBR, ale oleje HETG a HFDU potřebují těsnění FKM, aby se zabránilo poškození. Použití nesprávného těsnicího materiálu vede k bobtnání, ztvrdnutí nebo praskání, což způsobuje netěsnost a kontaminaci.
Pravidelná údržba zahrnuje kontrolu čistoty hydraulické kapaliny a výměnu filtračních prvků před jejich obtokem. Znečištění se projevuje pomalou odezvou ventilu nebo selháním uvolnění při použití řídicího tlaku. Odebírání vzorků oleje a jejich analýza podle norem ISO 4406 zachycuje problémy brzy.
Intervaly výměny těsnění závisí na provozních podmínkách. Provoz za vysokých teplot nebo agresivní kapaliny zkracují životnost těsnění. Při přestavbě ventilu přizpůsobte materiál těsnění vašemu typu kapaliny a zkontrolujte všechny vnitřní díly, zda nejsou opotřebené nebo poškozené.
Porovnání alternativních řešení
Jiní výrobci nabízejí pilotně ovládané zpětné ventily, ale konstrukce sendvičové desky Z2S 10 má své výhody. Řada CVS společnosti Parker poskytuje podobnou funkci s vyšší průtokovou kapacitou až 150 litrů za minutu, ale postrádá funkci předběžného otevření, která vyhlazuje tlakové přechody u Z2S 10. Řada PVG od společnosti Eaton používá kompaktnější rozměry, ale nabízí méně možností praskání.

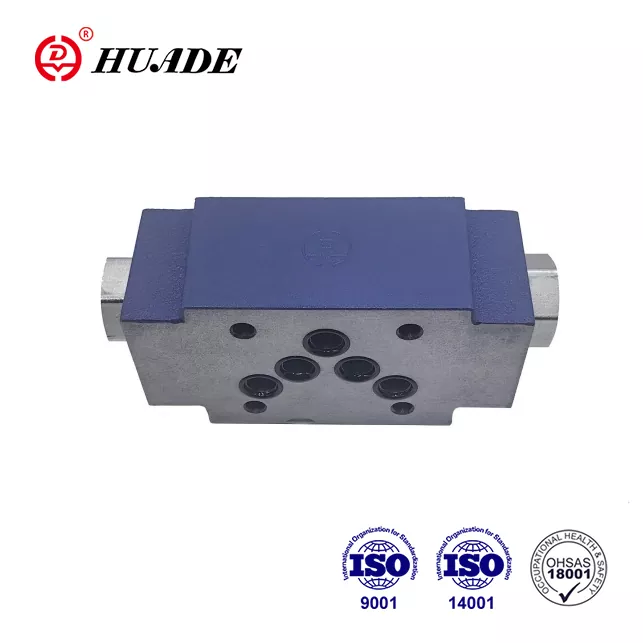

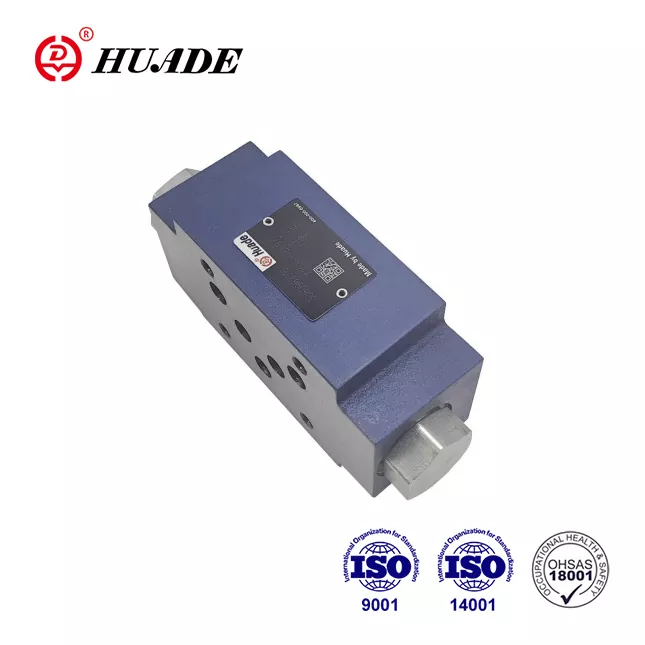

Někteří asijští výrobci jako Huade vyrábějí ventily kompatibilní se Z2S 10 za nižší ceny. Ty fungují adekvátně v méně náročných aplikacích, ale nemusí odpovídat odolnosti Bosch Rexroth v drsném prostředí nebo s kontaminovaným olejem. Metalurgie a kvalita těsnění v originálním vybavení se obecně prokazuje lepší při dlouhé životnosti.
Jednoduché zpětné ventily bez pilotního provozu stojí méně a montují se kompaktněji. Nemohou však zajistit kontrolované uvolňování zachyceného tlaku. Toto omezení je činí nevhodnými pro aplikace, kde potřebujete ovládat akční člen v obou směrech.
Požadavky na pilotní tlak
Pochopení potřeb pilotního tlaku vám pomůže navrhnout spolehlivé obvody. Sendvičová deska zpětného ventilu Z2S 10 potřebuje k úplnému otevření pouze asi 1,5 až 10 bar na pilotním portu, v závislosti na hlavním tlaku a průtoku. Tento nízký požadavek znamená, že často můžete čerpat pilotní tlak ze stávajících regulačních ventilů bez přidání pomocných okruhů.
Poměr ovládacího otevření přibližně 1 až 11,5 mezi pilotní oblastí a oblastí hlavní kuželky poskytuje toto příznivé násobení tlaku. Malé síly pilota vytvářejí velké otevírací síly na sedle koule. Tato účinnost snižuje spotřebu energie a tvorbu tepla ve vašem systému.
Když pilotní tlak klesne pod prahovou hodnotu, ventil se okamžitě uzavře. Síla pružiny usadí míč pevně proti jeho sedlu. Toto rychlé uzavření zabraňuje zpětnému toku, ale může vytvářet tlakové špičky, pokud obvod postrádá správné tlumení nárazů. Přidání malých akumulátorů nebo omezovacích ventilů tyto přechodné jevy tlumí.
Úvahy o systémové integraci
Integrace sendvičové desky zpětného ventilu Z2S 10 do vašeho hydraulického okruhu vyžaduje plánování. Ventil musí sedět mezi směrovým regulačním ventilem a pohonem na portu, který chcete uzamknout. Pilotní potrubí se připojuje k opačnému pracovnímu portu směrového ventilu, takže pilotní tlak přichází automaticky, když změníte směr.
Důležité jsou přípojky nádrže pro odvodnění řídicí cívky. Verze SO60 poskytuje samostatný T port pro vypouštění pilotní sekce do nádrže, což zabraňuje nárůstu tlaku, který by mohl narušit provoz ventilu. Standardní verze se vypouštějí vnitřně přes hlavní okruh, který funguje dobře ve většině aplikací, ale může způsobit problémy ve specializovaných obvodech.
Když používáte více ventilů Z2S 10 v jednom systému, každý z nich potřebuje svůj vlastní pilotní signál. Křížové propojení pilotních portů může vytvářet neočekávané interakce, kdy otevření jednoho ventilu ovlivní druhý. Udržujte pilotní obvody nezávislé, pokud není speciálně navrženo pro kombinovaný provoz.
Odstraňování běžných problémů
Když se sendvičová deska zpětného ventilu Z2S 10 neblokuje správně, je obvyklým viníkem kontaminace. Částice nečistot se dostávají mezi kouli a sedlo a vytvářejí cestu úniku. Propláchnutí systému a zlepšení filtrace řeší většinu případů. Pokud netěsnost přetrvává i po vyčištění, může dojít k poškození sedadla vyžadujícího výměnu.
Neotevření pomocí řídicího tlaku často znamená, že se řídicí cívka zasekla. K tomu dochází, když se lak vytvoří z přehřátého oleje nebo když kontaminace vodou způsobí korozi. Demontáž a čištění ventilu obnoví funkci, ale měli byste také vyřešit hlavní příčinu ve stavu hydraulické kapaliny.
Nadměrný hluk při otevírání obvykle poukazuje na kavitaci nebo rychlé změny tlaku. Funkce předběžného otevření tomu běžně brání, takže hluk naznačuje buď verzi bez předběžného otevření, nebo opotřebované vnitřní části, které zpožďují sekvenci otevírání. Kontrola verze a kontrola opotřebení pomáhá identifikovat potřebnou opravu.
Pomalá odezva na řídicí signály může indikovat nízký řídicí tlak nebo vnitřní netěsnost kolem řídicí šoupátka. Měření pilotního tlaku na vstupu ventilu potvrzuje, zda váš okruh poskytuje dostatečný signál. Vnitřní netěsnost vyžaduje přestavbu ventilu s novými těsněními a kontrolu stavu vrtání cívky.
Cena a dostupnost
Cena sendvičové desky zpětného ventilu Z2S 10 se liší podle regionu a dodavatele. Originální ventily Bosch Rexroth prostřednictvím autorizovaných distributorů ve Spojeném království stojí přibližně 605 GBP bez DPH za standardní verze. Ceny v ostatních regionech se liší podle místních distribučních sítí a dovozních cel.
Alternativní dodavatelé a kompatibilní produkty stojí méně. Ekvivalenty vyrobené v Asii mohou být o 30 až 50 procent nižší než ceny Bosch při zachování přiměřené kvality pro méně kritické aplikace. Nákup prostřednictvím průmyslových dodavatelských platforem, jako je MISUMI nebo obecných tržišť, jako je eBay, někdy přináší slevy, i když je důležité ověřit pravost.
Dodací lhůty závisí na tom, zda distributoři skladují konkrétní verzi, kterou potřebujete. Běžné varianty, jako je verze s dvojitým portem 1,5 baru, se rychle dodávají ze skladu. Neobvyklé konfigurace se speciálními možnostmi mohou vyžadovat tovární objednávky s několikatýdenní dodací lhůtou. Plánování dopředu a údržba náhradních dílů pro kritické stroje zabraňuje nákladným prostojům.
Environmentální a budoucí trendy
Hydraulická zařízení stále častěji využívají biologicky odbouratelné kapaliny, aby se snížil dopad na životní prostředí v důsledku rozlití a netěsností. Sendvičová deska zpětného ventilu Z2S 10 se tomuto trendu přizpůsobuje prostřednictvím možností těsnění FKM kompatibilních s HETG a jinými kapalinami na biologické bázi. Tato kompatibilita vám umožňuje přejít na ekologicky šetrnou hydrauliku bez výměny všech vašich ventilů.
Přísnější emisní předpisy tlačí na lepší těsnění v hydraulických systémech. Blokování nulového úniku u Z2S 10 pomáhá strojům splnit tyto standardy. Zařízení pracující v citlivých prostředích, jako je zpracování potravin nebo čisté prostory, těží ze spolehlivého těsnění, které tento ventil poskytuje.
Budoucí vývoj může přinést elektronické monitorování hydraulických ventilů. Senzory detekující pilotní tlak, průtok nebo polohu ventilu lze integrovat do řídicích systémů stroje. Zatímco základní konstrukce Z2S 10 zůstává čistě mechanická, tyto doplňky by umožnily prediktivní údržbu a lepší optimalizaci systému.
Správná volba
Výběr sendvičové desky zpětného ventilu Z2S 10 má smysl, když potřebujete spolehlivé udržování tlaku v kompaktním balení. Montáž na sendvičovou desku šetří místo a snižuje potenciální místa úniku ve srovnání s instalacemi řadových ventilů. Pilotní provoz vám poskytuje řízené uvolnění bez složitých přídavných obvodů.
Při objednávání zvažte své úrovně tlaku, požadavky na průtok a typ kapaliny. Přizpůsobte tlak praskání potřebám vašeho systému a vyvažte nízký odpor ve volném průtoku a dostatečné předpětí pro pevné usazení. Pokud používáte jiný než minerální olej, zvolte těsnění FKM, abyste zajistili dlouhou životnost těsnění.
Z2S 10 funguje nejlépe v systémech s dobrou čistotou kapalin a pravidelnou údržbou. Pokud váš provoz směřuje k zanedbané údržbě nebo velmi znečištěným podmínkám, ventil může mít problémy se spolehlivostí. V těchto případech by mohly lépe posloužit robustnější konstrukce s většími vůlemi i přes jejich vyšší míru úniku.
Pro většinu průmyslových hydraulických aplikací vyžadujících držení polohy a řízené uvolnění poskytuje sendvičová deska zpětného ventilu Z2S 10 spolehlivý výkon za rozumnou cenu. Jeho dlouhá historie a široká dostupnost z něj činí bezpečnou volbu pro nové designy i náhradní aplikace.
