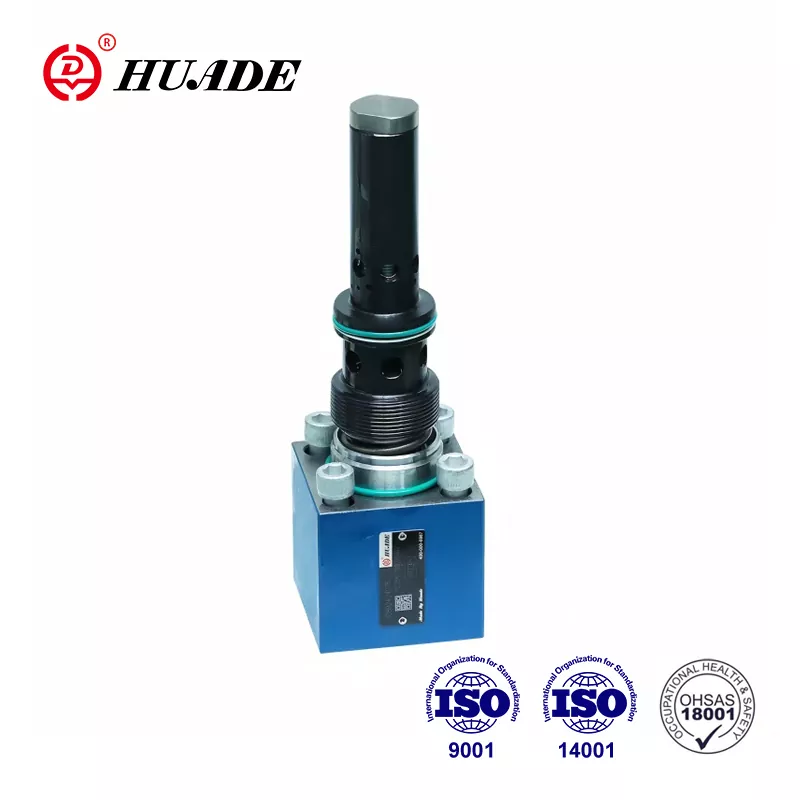

Typ DR 10 DP je redukční ventil, který se používá k regulaci tlaku. Skutečnost, že tlakové ventily Huade® mohou nahradit stejné sériové produkty nabízené společností Rexroth, je způsobena především dlouhodobou spoluprací s firmou Rexroth. Ve srovnání s jinými podobnými značkami jsou produkty Huade® pokročilejší v technologii a odolnější. Ceny těchto redukčních ventilů jsou relativně levné. Továrna je národním klíčovým podnikem a má v Číně vysokou reputaci.
|
Max.provozní tlak (Port P) (MPa) |
do 31.5 |
|
Max. sekundární tlak (port A) (MPa) |
až 2,5; až 7,5; až 15,0; až 21,0; až 31.5 |
|
Max. protitlak (porty T(Y)) (MPa) |
až 16 |
|
Max. průtok (l/min) |
až 80 |
|
Tlaková kapalina Minerální olej |
Minerální olej (pro těsnění NBR) nebo fosfátový ester (pro těsnění FPM) |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Rozsah tlaku kapaliny (℃) |
-30 až +80 |
|
Stupeň znečištění (um) |
Maximální přípustný stupeň znečištění kapaliny je podle NAS 1638 třídy 9. |
|
Hmotnost (kg) |
cca 3 |
Vlastnosti:
▶ Pro montáž na nosnou desku
▶ 4 tlakové rozsahy
▶ 4 nastavovací prvky
. Otočný knoflík
. Hex. návlek na hlavu s ochrannou čepičkou
. Uzamykatelný otočný knoflík se stupnicí
. Otočný knoflík se stupnicí
▶ S portem tlakoměru
▶ Volitelný zpětný ventil
▶ Schéma připojení podle DIN 24 340, forma D, ISO 5781 a CETOP - RP 121H
Aplikace:
Redukční ventil typu DR 6 DP slouží ke snížení tlaku v systému.
Ventil typu DR 10 DP je přímo ovládaný ventil 3-cestné konstrukce s funkcí odlehčení tlaku na straně sníženého tlaku.
Nastavení tlaku se provádí pomocí prvku pro nastavení tlaku (1).
At rest, the valve is normally open, and fluid can flow unhindered from port B to port A. Pressure in port A is also present on the end of the spool (2), via control line(4), opposing the compression spring (3). When the pressure in port A reaches the pressure level set at spring (3), spool (2) moves to the control position and holds the pressure in port A constant.
Kapalina pro ovládání ventilu je odebírána z portu A přes kontrolní vrtání.
Pokud tlak v portu A ještě dále vzroste vlivem vnějších sil, posune se cívka (2) ještě dále směrem k tlačné pružině (3).
To způsobí, že se otevře průtoková cesta přes řídicí plochu (5) v řídicí šoupátce (2) do nádrže (port Y). Do nádrže pak proudí dostatečné množství tekutiny, aby se zabránilo dalšímu nárůstu tlaku.
Pružinová komora (6) je odváděna do nádrže externě přes port Y.
K dispozici je volitelný zpětný ventil (7), který umožňuje volný průtok z portu A do portu B.
Připojení tlakoměru (8) umožňuje monitorování sekundárního tlaku.
struktura DR10DP 1-40B
Symboly DR10 DP
