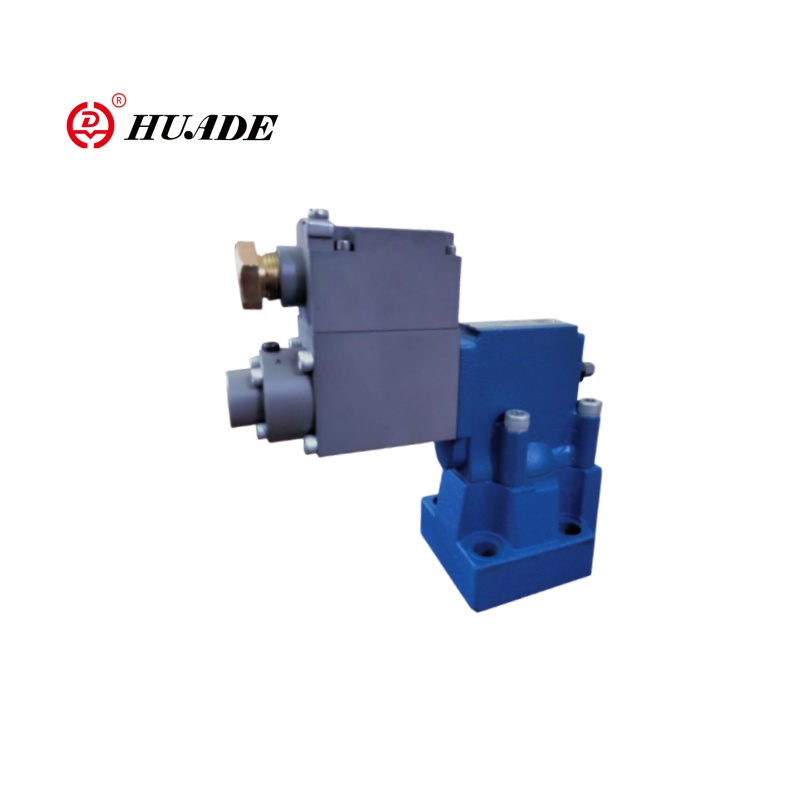

Tlakový uzavírací ventil DA

Jako přední značka v čínském hydraulickém průmyslu jsou hydraulické tlakové ventily Huade® na trhu oblíbené pro jejich kvalitu srovnatelnou s prvotřídními značkami s dostupnějšími cenami. Huade® přetlakový ventil DA může nahradit sériové produkty nabízené společností Rexroth díky dvěma dlouhodobým spolupracím. Všechny pobočky společnosti prošly třemi hlavními národními systémovými certifikacemi, jmenovitě ISO9001, ISO14001 a OH SAS18001. Huade Hydraulic představila více než 750 pokročilých zařízení z celého světa. Má také dobrý kontrolní systém, který zajišťuje vynikající výkon každého tlakového ventilu.

Produktový parametr tlakového uzavíracího ventilu DA

Vlastnosti produktu a použití tlakového uzavíracího ventilu DA

Vlastnosti:

▶ Pro montáž na pomocnou desku:

▶ 4 nastavovací prvky:

● Otočný knoflík

● Objímka s vnitřním šestihranem a ochranným uzávěrem

● Uzamykatelný otočný knoflík se stupnicí

● Otočný knoflík se stupnicí

▶ 3 tlakové stupně

▶ Solenoidem ovládané vykládání přes vestavěný směrový ventil

Funkce, sekce a symboly tlakového uzavíracího ventilu DA

Tlakové regulační ventily typu DA jsou pilotně ovládané tlakové uzavírací ventily. Používají se k přepnutí průtoku čerpadla na beztlakový obtok, jakmile je dosaženo plnicího tlaku akumulátoru. Další aplikace ventilu jsou v systémech, které mají vysokotlaká a nízkotlaká čerpadla. V tomto případě se nízkotlaké čerpadlo přepne na beztlakový obtok, jakmile je dosaženo nastaveného vysokého tlaku.

Tlakové uzavírací ventily DA se v zásadě skládají z hlavního ventilu se sestavou hlavní šoupátka, řídicího ventilu s prvkem pro nastavení tlaku a zpětného ventilu. U ventilů velikosti 10 je zpětný ventil zabudován do hlavního ventilu. U ventilů velikosti 25 a 32 je zpětný ventil zabudován do samostatné desky instalované pod hlavním ventilem.

Tlakový uzavírací ventil typu DA

Přesměrování průtoku čerpadla z P do A nebo P do T.

Čerpadlo dodává průtok přes zpětný ventil (1) do hydraulického systému (P až A). Tlak v portu A působí přes pilotní vedení (3) na šoupátko pilotního ovládání (4). Současně tlak v portu P prochází otvory (5) a (7) na odpruženou stranu hlavní šoupátka (6) a talíř (8) v řídicím ventilu (2). Jakmile je dosaženo nastaveného vypínacího tlaku v hydraulickém systému, kuželka (8) se zvedne proti pružině (9). Tlaková kapalina nyní proudí otvory (5) a (7) do komory pružiny (11). Z

zde se kapalina vrací do nádrže buď interně přes řídicí vedení u ventilu typu DA...30B/... nebo externě přes řídicí vedení u ventilu typu DA.30B/..Y... Kvůli otvorům(5) a (7) je nyní na hlavní šoupátce (6) přítomen pokles tlaku. Hlavní šoupátko (6) se nyní zvedne ze svého sedla a otevře připojení z P do T. Zpětný ventil (1) nyní dávkuje připojení z A do P. Kuželka (8) je nyní udržována otevřená tlakem systému přes pilot cívka (4).

Přesměrování průtoku čerpadla z P na Tor P na A.

Plocha vodicí cívky (4) je o 17 % větší než efektivní plocha kuželky (8). Efektivní síla na vodicí cívku (4) je tedy o 17 % větší než efektivní síla na kuželku (8) . Když tlak pohonu klesne v poměru k vypínacímu tlaku ventilem, který odpovídá spínacímu tlakovému rozdílu, pružina (9) zatlačí talíř (8) na jeho sedlo. Poté se vytvoří tlak na pružinou zatížené straně hlavní šoupátka (6). Ve spojení s pružinou (10) to uzavře hlavní šoupátko (6) a izoluje spojení od P k T. Proud čerpadla prochází ještě jednou zpětný ventil (1) do hydraulického systému (P až A).

struktura DA10...30B

Symboly DA...30B
