Ve světě systémů kontroly tekutin hrají ventily klíčovou roli při řízení toku kapalin a plynů pomocí potrubí a vybavení. Mezi různé typy dostupných ventilů jsou dvoucestné a 3cestné ventily základní komponenty, které slouží různým účelům v průmyslových aplikacích, systémech HVAC a řízení procesů. Pochopení rozdílů mezi těmito dvěma typy ventilů je nezbytné pro inženýry, techniky a kohokoli zapojeného do návrhu nebo údržby systému.

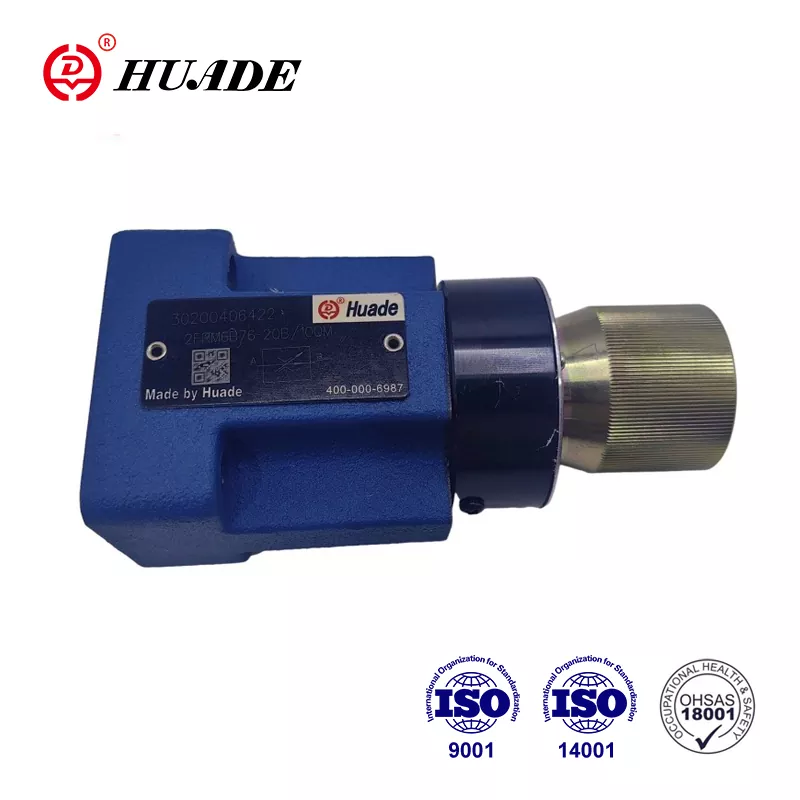

Jak název napovídá, obousměrný ventil má dva porty: vstup a vývod. Tento ventil pracuje na jednoduchém principu, který umožňuje buď umožnit nebo zabránit průtoku jednou průtokovou cestou. Když je ventil otevřený, může tekutina proudit ze vstupu do výstupu a když je zavřený, tok je zcela zastaven.
Primární funkcí dvoucestného ventilu je řízení toku podél jedné cesty. Tyto ventily jsou navrženy tak, aby povolily nebo blokují průchod tekutiny, což z nich činí ideální pro aplikace zapnutí/vypnutí. Vnitřní mechanismus obvykle sestává z pohyblivého prvku, jako je míč, brána, glóbus nebo motýl disk, který buď brání nebo čistí průtokovou cestu.
Dvacestné ventily se běžně vyskytují v aplikacích, kde je vyžadováno jednoduché řízení toku. Vynikají v situacích, kdy musíte začít nebo zastavit tok média, aniž by jej přesměrovali na alternativní cesty. Jednoduchost jejich designu z nich činí nákladově efektivní a spolehlivé pro základní kontrolní funkce.
V systémech HVAC se obousměrné ventily často používají k řízení toku chlazené vody nebo horké vody na ohřev a chlazení cívek. Pomáhají udržovat kontrolu teploty regulací množství kondicionované vody protékajícího systémem. V průmyslových procesech tyto ventily slouží jako izolační ventily, což umožňuje personálu údržby vypnout tok do konkrétního vybavení nebo částí potrubí pro servis.
Zařízení pro úpravu vody využívají 2cestné ventily pro kontrolu toku chemikálií a ošetřené vody v různých stádiích procesu čištění. Podobně v systémech ochrany proti požáru působí tyto ventily jako kontrolní body pro postřikopční systémy a nouzové dodávky vody.
Třícestný ventil má tři porty a nabízí složitější možnosti řízení toku než jeho obousměrné protějšek. Tyto ventily mohou provádět dvě primární funkce: míchací toky ze dvou různých zdrojů do jednoho výstupu nebo odklonění jednoho vstupního toku do dvou samostatných výstupních cest.
Všestrannost třícestných ventilů spočívá v jejich schopnosti zvládnout více průtokových cest současně. V závislosti na poloze ventilu může buď kombinovat dva příchozí toky do jednoho odchozího proudu, nebo rozdělit jeden příchozí tok do dvou samostatných směrů. Tato funkce je činí neocenitelnými v aplikacích vyžadujících distribuci nebo míchání toku.
Vnitřní mechanismus třícestného ventilu obvykle zahrnuje rotující prvek nebo pohyblivou zástrčku, která může mezi těmito třemi porty vytvořit různé průtokové cesty. Poloha ventilu určuje, které porty jsou připojeny a které jsou izolované, což umožňuje přesné kontroly nad směrem a distribucí toku.
V systémech HVAC jsou 3cestné ventily nezbytné pro kontrolu teploty při aplikacích zahřívání a chlazení. Mohou smíchat horkou a studenou vodu, aby dosáhli požadované teploty pro systémy kontroly klimatu. Například v topném systému může třícestný ventil smíchat horkou vodu z kotle s chladnější zpětnou vodou, aby se udržela optimální hladiny teploty.
Průmyslové procesy těží ze 3cestných ventilů v aplikacích vyžadujících odklon toku nebo míchání. Při chemickém zpracování mohou tyto ventily přesměrovat procesní proudy do různých fází léčby nebo smíchat různé chemikálie v přesných proporcích. Jsou také běžné v hydraulických systémech, kde je třeba tok nasměrovat na různé ovladače nebo komponenty.
Základní operační rozdíl mezi dvoucestnými a 3cestnými ventily spočívá v jejich schopnostech kontroly toku. Obousměrný ventil pracuje binárním způsobem-je buď otevřený nebo zavřený, umožňuje nebo zabraňuje toku jednou cestou. Díky tomu jsou vhodné pro jednoduché kontrolní aplikace zapnutí/vypnutí.
Naproti tomu 3cestné ventily nabízejí možnosti proporcionálního řízení. Mohou postupně upravit rozdělení toku mezi různými cestami, což z nich činí ideální pro aplikace vyžadující přesné míchání nebo odklonění toku. Schopnost udržovat konstantní celkový tok a měnící se rozdělení mezi vývody je klíčovou výhodou 3cestných ventilů.
Z hlediska stavebnictví jsou dvoucestné ventily obecně jednodušší a kompaktnější než 3cestné ventily. Další port a složitější vnitřní mechanismy potřebné pro 3cestné ventily mají za následek větší a složitější návrhy. Tato složitost se často promítá do vyšších výrobních nákladů a potenciálně větších požadavků na údržbu.
Požadavky na pohon se také liší mezi dvěma typy ventilů. Zatímco obousměrné ventily obvykle vyžadují jednoduchý lineární nebo otočný pohyb pro provoz, 3cestné ventily mohou vyžadovat sofistikovanější systémy ovládání k dosažení přesného umístění pro řízení toku.
Při výběru mezi 2-cesty a 3cestnými ventily je třeba vzít v úvahu několik faktorů výkonu. Charakteristiky toku, pokles tlaku a doba odezvy hrají všechny důležité role ve výkonu systému.
Dvacestné ventily obvykle nabízejí lepší vlastnosti průtoku s nižším poklesem tlaku, když jsou plně otevřeny, protože průtoková cesta je obvykle přímá. Mohou však způsobit nestabilitu toku v systémech, kde je problematické přerušení náhlého toku.
Třícestné ventily, zatímco potenciálně zavádějí pokles vyššího tlaku kvůli jejich složitější vnitřní geometrii, nabízejí vynikající stabilitu systému udržováním nepřetržitého toku, i když přesměrování nebo míchání toků.
Úvahy o hospodářské a údržbě
Počáteční rozdíl nákladů mezi obousměrné a 3cestné ventily může být významný, přičemž 3cestné ventily obvykle velí vyššími cenami díky jejich zvýšené složitosti. Celkové náklady na vlastnictví by však měly zvážit faktory nad počáteční kupní cenu.
V některých aplikacích může jeden 3cestný ventil nahradit více obousměrných ventilů, potenciálně snížit celkové systémové náklady, složitost instalace a požadavky na údržbu. Schopnost provádět smíchání nebo odklonění s jedním ventilem místo více komponent může ospravedlnit vyšší počáteční investici.
