Hydraulické systémy jsou páteří nespočetných průmyslových aplikací, od stavebních zařízení a výrobních strojů po letecké systémy a automobilové komponenty. V srdci těchto systémů leží síť ventilů, které řídí průtok, tlak a směr hydraulické tekutiny. Mezi těmito kritickými komponenty stojí dvoucestný ventil jako jeden z nejzákladnějších, ale nejdůležitějších prvků v designu hydraulického obvodu.

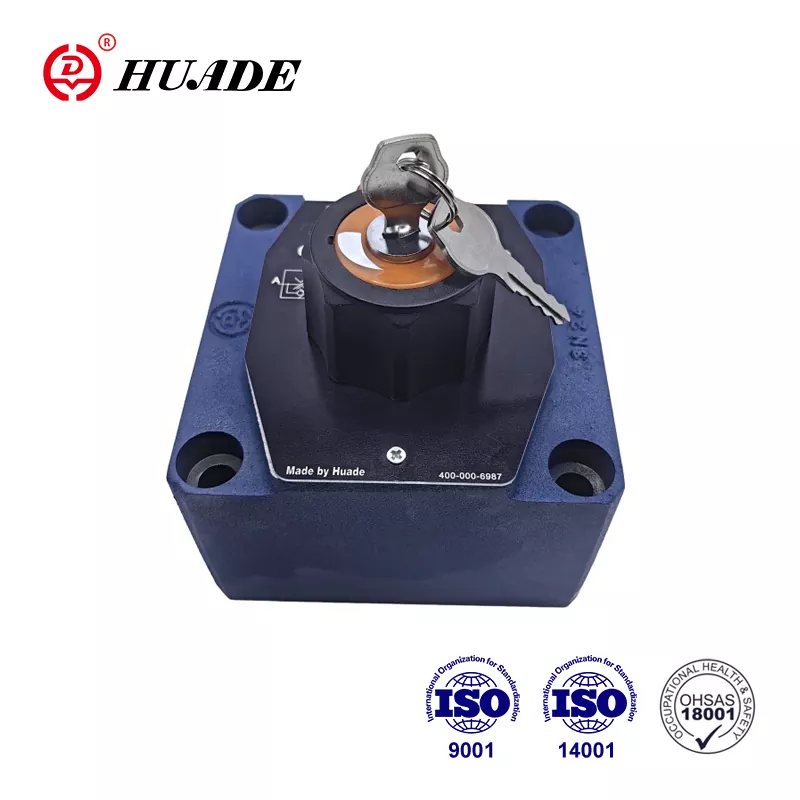

Obousměrný ventil, známý také jako dvou-portový ventil, je jednoduchá, ale klíčová hydraulická složka, která řídí tok tekutiny přes jednu průtokovou cestu. Na rozdíl od složitějších vícenásobných ventilů má obousměrný ventil přesně dva body připojení: vstupní port a výstupní port. Díky tomuto přímému designu z něj dělá perfektní řešení pro základní aplikace pro řízení toku, kde musíte zcela povolit nebo blokovat tok tekutin.
Základním principem obousměrného ventilu je binární operace-je buď plně otevřený nebo plně uzavřený. Když je otevřena, může hydraulická tekutina volně proudit ze vstupu do výstupu. Po zavření, ventil vytvoří úplné těsnění a zabrání pohybu tekutiny systémem. Díky této funkčnosti zapnutí/vypnutí ventilů je nezbytné pro aplikace vyžadující přesné řízení toku a izolaci systému.
Provoz dvoucestného ventilu závisí na jeho vnitřním mechanismu, který obvykle zahrnuje pohyblivý prvek, jako je poppet, míč nebo cívka. Když ventil dostává ovládací signál - ať už manuální, pneumatický, hydraulický nebo elektrický - tento vnitřní prvek se pohybuje k otevření nebo uzavření průtokové dráhy.
V uzavřené poloze vytváří prvek ventilu těsné těsnění proti sedadlu ventilu, což účinně blokuje tok tekutin. Těsnění musí být dostatečně robustní, aby odolalo provoznímu tlaku systému bez úniku. Když je ovládán do otevřené polohy, prvek ventilu se pohybuje od sedadla a vytvoří čirý průchod pro hydraulickou tekutinu, která protéká.
Doba odezvy a charakteristiky toku obousměrného ventilu jsou kritickými faktory výkonu systému. Moderní hydraulické obousměrné ventily jsou navrženy tak, aby poskytovaly schopnosti rychlého přepínání s minimálním poklesem tlaku při otevření, což zajišťuje efektivní provoz systému a přesné řízení.
Normálně otevřené vs. normálně uzavřené
Dvacestné ventily jsou klasifikovány na základě jejich výchozího stavu, když nejsou ovládány. Normálně uzavřené (NC) ventily zůstávají zavřené, dokud se neaktivují, takže jsou ideální pro bezpečnostní aplikace, kde by měl být ve výchozím nastavení blokován tok. Normálně otevřené (ne) ventily umožňují tok v jejich klidovém stavu a při aktivaci zavřít, vhodné pro aplikace, kde je normou kontinuální tok.
Metody aktivace
Manuální obousměrné ventily: Ručně provozovány pákami, knoflíky nebo knoflíky. Ty se běžně používají v aplikacích, kde je pro kontrolu systému vyžadován lidský zásah.
Solenoidní ventily: Elektricky řízené ventily, které používají elektromagnetickou sílu k aktivaci prvku ventilu. Nabízejí rychlé doby odezvy a lze je snadno integrovat do automatizovaných řídicích systémů.
Pilotně provozované ventily: Tyto ventily používají hydraulický tlak k ovládání hlavního prvku ventilu, takže je vhodný pro vysokotlaké aplikace, kde může být přímý provoz solenoidů nepraktická.
Pneumatické ventily: Tyto ventily, které jsou ovládány stlačeným vzduchem, se často používají v prostředích, kde mohou elektrické komponenty představovat bezpečnostní rizika.
Aplikace v hydraulických systémech
Dvacestné ventily slouží četným kritickým funkcím napříč různými hydraulickými aplikacemi:
Jedním z primárních použití dvoucestných ventilů je izolace systému. Mohou zcela vypnout hydraulický tok do specifických větví obvodů a umožnit údržbářským nebo nouzovým postupům vypnutí. V mobilních hydraulických zařízeních, jako jsou rypadlo nebo jeřáby, poskytují dvoucestné ventily klíčové bezpečnostní funkce izolací nebezpečných pohybů, když operátoři provádějí údržbu.
Zatímco obousměrné ventily jsou primárně zapnuté zařízení, hrají zásadní roli ve strategiích řízení toku. Rychlým cyklováním mezi otevřenými a uzavřenými pozicemi mohou účinně regulovat průměrné průtoky v řídicích systémech modulace pulzní šířky (PWM). Tato technika je stále běžnější v moderních hydraulických systémech usilující o zlepšení účinnosti a přesné kontroly.
Podpora směrového řízení
V kombinaci s jinými ventily přispívají dvoucestné ventily k komplexním schématům směrového řízení. Mohou izolovat specifické ovladače nebo větve obvodů, což umožňuje efektivněji a bezpečnějším působení jiných směrových ventilů.
Specializované obousměrné tlakové ventily chrání hydraulické systémy před podmínkami přetlaku. Tyto ventily zůstávají uzavřeny za normálních provozních tlaků, ale automaticky se otevírají, když tlak systému přesahuje bezpečné limity, přičemž přebytečnou tekutinu směruje zpět do nádrže.
Jednoduchost dvoucestných ventilů přináší několik významných výhod hydraulického systému:
Spolehlivost: S méně pohyblivými částmi než ventily s více porty, dvoucestné ventily obvykle nabízejí vynikající spolehlivost a dlouhověkost. Jejich jednoduchý design snižuje pravděpodobnost mechanického selhání a činí údržbu přímočaré.
Nákladová efektivita: Základní konstrukční a výrobní jednoduchost dvoucestných ventilů z nich činí vysoce nákladově efektivní ve srovnání se složitějšími typy chlopní. Tato dostupnost je činí atraktivními pro aplikace, kde jsou důležitá rozpočtová omezení.
Rychlá odezva: Mnoho obousměrných ventilů, zejména verze ovládaných solenoidy, nabízí extrémně rychlé přepínání. Tato schopnost rychlé odezvy je zásadní v aplikacích vyžadujících přesné načasování a kontrolu.
Těsné uzavření: Při správném navrhování a udržování dvoucestných ventilů poskytují ventily vynikající schopnosti těsnění, což zabraňuje vnitřnímu úniku, který by mohl ohrozit účinnost nebo bezpečnost systému.
Všestrannost: Navzdory jejich jednoduchosti lze obousměrné ventily přizpůsobit četným aplikacím prostřednictvím různých metod ovládání, materiálů a konfigurací.
Výběr správného obousměrného ventilu pro hydraulickou aplikaci vyžaduje pečlivé zvážení několika faktorů:
Hodnocení tlaku: Ventil musí být schopen manipulovat maximální provozní tlak systému s odpovídajícím bezpečnostním rozpětím. Nedostatečné hodnocení může vést k selhání ventilu a potenciálním bezpečnostním rizikům.
Kapacita průtoku: Koeficient toku ventilu (CV) musí stačit k zvládnutí požadovaného průtoku bez nadměrného poklesu tlaku. Poddimenné ventily mohou vytvářet úzká místa systému a snížit účinnost.
Doba odezvy: Aplikace vyžadující rychlé přepínání potřebují ventily s charakteristikami rychlé odezvy. Metoda aktivace významně ovlivňuje dobu odezvy.
Provozní prostředí: Faktory, jako je teplota, úrovně kontaminace a vibrace, ovlivňují výběr ventilu. Tvrdá prostředí může vyžadovat specializované materiály nebo ochranné funkce.
Integrace kontroly: Metoda ovládání ventilu musí být kompatibilní s kontrolní architekturou systému. Moderní systémy často vyžadují ventily s elektronickými schopnostmi zpětné vazby.
