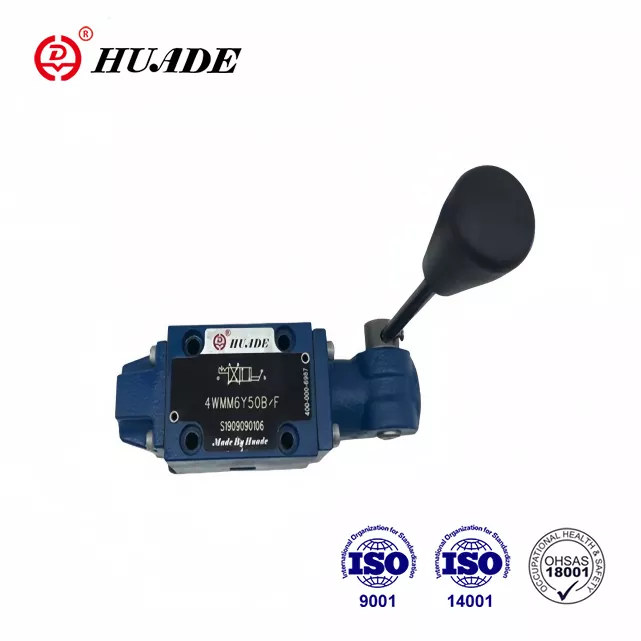

Když pracujete s hydraulickými systémy, které vyžadují spolehlivé ruční ovládání, vyniká směrový regulační ventil WMM 6 jako praktická volba. Tento ventil, vyrobený společností Bosch Rexroth, slouží průmyslovým odvětvím po celém světě již desítky let. Je navržen tak, aby přesně řídil průtok hydraulické kapaliny a pomohl operátorům řídit vše od průmyslových strojů po mobilní zařízení.
WMM 6 patří do rodiny ručně ovládaných směrových ventilů, které splňují mezinárodní standardy. To, co činí tento ventil obzvláště užitečným, je jeho jednoduché ovládání v kombinaci s robustní konstrukcí. Inženýři a technici oceňují, jak zvládá středně až vysokotlaké aplikace, aniž by vyžadoval složité elektrické systémy nebo externí zdroje energie.
Pochopení základů WMM 6 Design

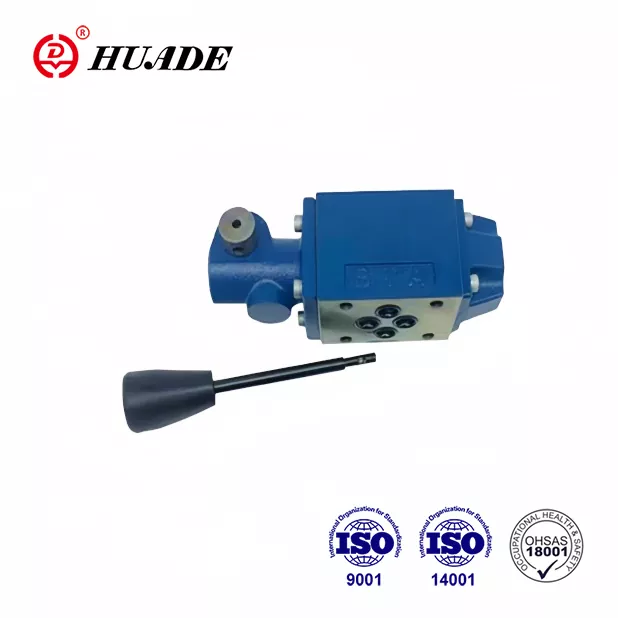

Rozváděč WMM 6 funguje prostřednictvím posuvného šoupátkového mechanismu uvnitř přesně opracovaného pouzdra. Když pohnete ruční pákou, cívka se posune do polohy, čímž se otevřou a zavřou specifické dráhy pro hydraulickou kapalinu. Tato metoda přímého ovládání znamená, že mezi vaším vstupem a reakcí ventilu není žádné zpoždění.
Těleso ventilu se montuje přímo na připojovací desku podle standardu CETOP 3, známého také jako rozhraní NG6 nebo ISO 4401-03. Tato standardizace usnadňuje instalaci a umožňuje, aby se ventil hodil do stávajících hydraulických systémů bez vlastních úprav. Pouzdro je obvykle vyrobeno z pozinkované oceli, která poskytuje vynikající odolnost proti korozi i v náročných prostředích.
Uvnitř ventilu najdete pečlivě navržené cívky s těsnicími plochami, které minimalizují vnitřní úniky. Tyto cívky se dodávají v různých konfiguracích, z nichž každá je označena specifickým písmenem symbolu. Mechanismus návratu pružiny zajišťuje návrat ventilu do neutrální polohy, když uvolníte páku, což je nezbytné pro bezpečný provoz.
Technické specifikace, na kterých záleží
Rozváděč WMM 6 zvládá tlaky až 315 bar na svých hlavních portech s maximálním průtokem 60 litrů za minutu. Díky těmto specifikacím je vhodný pro středně velké hydraulické válce a motory. Tankový port zvládne až 160 barů, což je dostatečné pro většinu standardních aplikací.
Rozsah provozních teplot sahá od minus 30 do plus 80 stupňů Celsia při použití standardních těsnění NBR. Pro aplikace zahrnující vyšší teploty nebo chemicky odolné kapaliny je ventil k dispozici s těsněním FKM kódovaným jako varianta V. Ventil si zachovává výkon v širokém rozsahu viskozit, od 2,8 do 500 čtverečních milimetrů za sekundu, i když optimálního výkonu se dosáhne kolem 46 mm²/s při použití standardních hydraulických olejů, jako je HLP46.
Kompletní sestava ventilu váží přibližně 1,4 kilogramu u třípolohové verze a 1,6 kilogramu, když je vybavena západkovým mechanismem s ráčnou. Ruční páka vyžaduje k ovládání sílu asi 20 až 30 newtonů v závislosti na tlaku systému a konfiguraci cívky. Tato úroveň síly zajišťuje pozitivní kontrolu bez únavy obsluhy při dlouhodobém používání.
Symboly cívky a možnosti cesty toku
Při výběru rozváděče WMM 6 pro vaši aplikaci je zásadní porozumět symbolům šoupátka. Každý symbol představuje specifickou konfiguraci průtokové cesty, která určuje, jak se ventil chová v různých polohách. Symbol je vyznačen přímo na těle ventilu pro snadnou identifikaci.
Symbol E představuje konfiguraci s uzavřeným středem, kde jsou všechny porty blokovány v neutrální poloze. Tato konstrukce je ideální, když potřebujete držet hydraulický válec v poloze bez driftu. Když přesunete páku do polohy A, tlak proudí do portu A, zatímco port B se připojuje k nádrži, a naopak do polohy B.
Symbol M se vyznačuje konstrukcí s otevřeným středem, kde se porty A a B připojují k nádrži v neutrální poloze, zatímco tlakový port zůstává blokován. Tato konfigurace je běžná v aplikacích se směrovým přepínáním, kde chcete minimální nárůst tlaku během neutrálu. Kapacita průtoku bývá u tohoto symbolu vyšší než u jiných.
Symbol C nabízí další oblíbenou konfiguraci, kde se tlak připojuje k nádrži v neutrálu, zatímco pracovní porty A a B jsou blokovány. Tato konstrukce pomáhá předcházet tečení motoru v aplikacích, kde je udržení polohy méně kritické než zajištění, aby se čerpadlo mohlo odlehčit. Symbol J poskytuje tandemové centrum, kde se tlak částečně připojuje k nádrži a pracovnímu portu, což je užitečné ve specifických aplikacích vyžadujících snížený tlak během neutrálu.
Aplikace v reálném světě a průmyslové využití
Rozváděč WMM 6 nachází široké uplatnění ve výrobních provozech, kde je nutné ruční ovládání hydraulických funkcí. Vstřikovací stroje často obsahují tyto ventily pro operace otevírání a zavírání formy. Přímé mechanické ovládání poskytuje operátorům hmatovou zpětnou vazbu, které se elektronické ovládání nemůže vyrovnat.
Další významnou aplikační oblastí jsou mobilní zařízení. Zemědělské stroje, stavební zařízení a vozidla pro manipulaci s materiálem používají WMM 6 pro funkce, které těží z možnosti ručního ovládání. Robustní konstrukce ventilu odolává vibracím a změnám teploty, které jsou běžné v mobilním prostředí.
V nebezpečných místech nabízí varianta WMM 6 XC provoz v nevýbušném provedení v souladu se směrnicemi ATEX. Díky tomu je ventil vhodný pro ropné a plynárenské operace, důlní prostředí a chemická zpracovatelská zařízení, kde se mohou vyskytovat hořlavé atmosféry. Verze XC udržuje povrchové teploty pod 100 stupňů Celsia a splňuje požadavky na zařízení skupiny II kategorie 2G/D.
Údržbářské dílny a zkušební stolice často používají směrový regulační ventil WMM 6 pro ruční ovládání během nastavování a odstraňování problémů. Díky jednoduchému ovládání a spolehlivému výkonu je ventil ideální pro aplikace, kde obsluha potřebuje přesné ovládání bez složitého programování nebo nastavování.
Porovnání WMM 6 s alternativními řešeními
V rámci produktové řady Bosch Rexroth je směrový regulační ventil WMM 6 umístěn vedle jiných ručně ovládaných ventilů, které slouží podobným účelům, ale s odlišnými způsoby ovládání. Řada WMR 6 využívá válečkové nebo plunžrové ovládání, takže je vhodná pro sekvenční ovládání ovládané vačkou. Varianta WMD 6 se vyznačuje otočným knoflíkem, který nabízí kompaktnější instalaci v prostorově omezených aplikacích.
Pro požadavky dálkového ovládání nabízí řada WMU 6 hydraulické pilotní ovládání namísto přímého ručního ovládání. To umožňuje ovládání ventilů na dálku pomocí malých pilotních ventilů. To však zvyšuje složitost systému a vyžaduje pilotní zdroj tlaku, který základní WMM 6 nepotřebuje.
Solenoidem ovládané ventily, jako je řada 4WE 6, nabízejí výhody automatizace a integraci s elektronickými řídicími systémy. Tyto elektricky ovládané směrové ventily reagují na signály PLC a umožňují komplexní řazení. Vyžadují však elektrickou energii a obvykle stojí asi o 20 procent více než ruční WMM 6. Ruční ventil poskytuje spolehlivou zálohu v případě výpadku napájení.
Rozváděč WMM 6 poskytuje nákladovou efektivitu pro aplikace, kde je přijatelné nebo preferované ruční ovládání. Jeho jednoduchost se promítá do nižších počátečních nákladů, snížených nároků na údržbu a vynikající dlouhodobé spolehlivosti. Absence elektrických součástí eliminuje obavy z elektromagnetického rušení nebo elektrických poruch.
Pokyny k instalaci a doporučené postupy
Správná instalace rozváděče WMM 6 začíná přípravou povrchu montážní podložky. Povrch musí být rovný, čistý a bez škrábanců nebo poškození, které by mohly způsobit únik. Před montáží naneste na těsnění O-kroužků tenkou vrstvu hydraulického oleje, abyste zabránili poškození během montáže.
Namontujte ventil pomocí čtyř šroubů s vnitřním šestihranem M5 s utahovacím momentem 10 newtonmetrů. Dodržujte diagonální vzor utahování, abyste zajistili rovnoměrné rozložení tlaku po montážním povrchu. Ventil může být instalován v jakékoli orientaci, protože funguje na principu posuvné cívky spíše než na mechanismech závislých na gravitaci.
Systémová filtrace hraje rozhodující roli v životnosti ventilu. Nainstalujte filtry schopné dosáhnout ISO 4406 s kódem čistoty 20/18/15 nebo lepším, což odpovídá přibližně 25mikronové filtraci. Znečištění je hlavní příčinou předčasného opotřebení směrových regulačních ventilů, takže udržování správné čistoty kapaliny nelze přehnaně zdůrazňovat.
Pokud je to možné, vyhněte se použití směrového regulačního ventilu WMM 6 v aplikacích s převážně jednosměrným průtokem. Nevyvážené síly proudění mohou způsobit zrychlené opotřebení a mohou vyžadovat instalaci zařízení pro kompenzaci tlaku. Když je jednosměrný provoz nevyhnutelný, zvažte přidání škrticích vložek na tlakový port, abyste snížili proudové síly a minimalizovali průhyb cívky.
Úvahy o údržbě a odstraňování problémů
Pravidelná kontrola rozváděče WMM 6 by měla zahrnovat kontrolu vnější netěsnosti kolem krytu a přípojek portů. Malé množství prosakování může znamenat opotřebené O-kroužky, které je třeba vyměnit. Většina sad těsnění je snadno dostupná a lze je nainstalovat bez specializovaných nástrojů.
Cívka ventilu by se měla pohybovat hladce v celém svém rozsahu pohybu bez váznutí nebo nadměrné síly. Pokud se ovládací síla znatelně zvýší, může to znamenat znečištění vývrtu cívky nebo opotřebení na plochách cívky. Vnitřní kontrola vyžaduje vyjmutí ventilu ze systému a jeho demontáž podle pokynů výrobce.
Při provozu s ohnivzdornými kapalinami, jako jsou typy HFC, počítejte se sníženou životností těsnění ve srovnání s provozem na minerální olej. Rozváděč WMM 6 zůstává kompatibilní s těmito kapalinami, ale intervaly údržby by se měly zkrátit o 30 až 50 procent. Při použití kapalin HFC zajistěte dostatečné předpětí na portu nádrže, aby bylo zachováno správné utěsnění.
Pro aplikace ve výbušném prostředí s použitím varianty XC se doporučuje pravidelné ověřování shody s teplotou povrchu. Uchovávejte podrobné servisní záznamy prokazující shodu s požadavky ATEX. Jakékoli úpravy nebo opravy musí zachovat nevýbušné vlastnosti sestavy ventilu.
Výběr správné konfigurace pro vaše potřeby
Výběr vhodného modelu rozváděče WMM 6 vyžaduje pečlivé zvážení požadavků vaší aplikace. Začněte stanovením potřebné průtokové kapacity a maximálního provozního tlaku. Zatímco ventil zvládá až 60 litrů za minutu a 315 barů, provoz pod maximálními jmenovitými hodnotami obvykle prodlužuje životnost.
Dále vyberte symbol cívky, který odpovídá vašim funkčním požadavkům. Pokud potřebujete udržet zátěž na místě, symbol E poskytuje nejnižší vnitřní únik. Pro aplikace, kde se čerpadlo musí odlehčit v neutrálu, může být vhodnější symbol C nebo M. Pečlivě si prohlédněte diagramy průtokových cest, abyste se ujistili, že vybraný symbol poskytuje požadované chování obvodu.
Rozhodněte, zda je pro vaši aplikaci nezbytný aretační mechanismus. Volitelná západka ráčny drží páku ve zvolené poloze, aniž by vyžadovala neustálý zásah obsluhy. Tato funkce se osvědčuje, když musí pohon zůstat vysunutý nebo zasunutý po delší dobu, ačkoli mírně snižuje maximální průtokovou kapacitu.
Při specifikaci materiálu těsnění zvažte provozní prostředí. Standardní těsnění NBR fungují dobře pro většinu aplikací využívajících hydraulické kapaliny na bázi minerálního oleje. Těsnění FKM s kódováním V nabízí lepší odolnost vůči vysokým teplotám a některým syntetickým kapalinám. Pro aplikace ve výbušném prostředí specifikujte variantu XC s příslušnou certifikační dokumentací ATEX.
Kompatibilita tekutin a integrace systému
Rozváděč WMM 6 úspěšně funguje se širokou škálou hydraulických kapalin. Standardní minerální oleje splňující specifikace DIN 51524 poskytují vynikající životnost a výkon. Biologicky odbouratelné hydraulické kapaliny kategorií HETG a HEES jsou rovněž kompatibilní, díky čemuž je ventil vhodný pro aplikace citlivé na životní prostředí.
Pokud používáte kapaliny typu voda-glykol klasifikované jako HFC, mějte na paměti, že životnost součástí může být ve srovnání s provozem na minerální olej snížena. Tyto kapaliny nabízejí výhody požární odolnosti, které v mnoha aplikacích převažují nad požadavky na údržbu. Kapaliny na vodní bázi vyžadují pečlivou pozornost návrhu systému, aby se zabránilo kavitaci a zajistilo se dostatečné mazání vnitřních součástí.
Konstruktéři systému by měli při výpočtu požadavků na čerpadlo vzít v úvahu pokles tlaku přes směrový regulační ventil WMM 6. Při jmenovitém průtoku 60 litrů za minutu očekávejte pokles tlaku v rozmezí 5 až 15 barů v závislosti na symbolu cívky a směru proudění. Tato tlaková ztráta musí být zohledněna ve výpočtech celkové účinnosti systému.
Ventil se snadno integruje se standardními hydraulickými komponenty včetně čerpadel, válců, motorů a akumulátorů. Jeho montážní rozhraní CETOP zajišťuje kompatibilitu s pomocnými deskami od různých výrobců. Při výměně starších ventilů ověřte, že se velikosti portů a montážní vzory shodují, abyste předešli problémům s instalací.
Budoucí vývoj a trendy v oboru
I když směrový regulační ventil WMM 6 představuje osvědčenou technologii, pokračující vývoj neustále zlepšuje jeho schopnosti. Někteří výrobci zkoumají integraci snímače, která by poskytla zpětnou vazbu o poloze, aniž by byla ohrožena vlastní jednoduchost ventilu. Takový vývoj by mohl umožnit monitorování stavu při zachování manuálního provozu jako primární metody řízení.
Trend směřující ke konektivitě Průmyslu 4.0 ovlivňuje i tradiční komponenty, jako jsou manuální směrové ventily. Budoucí verze mohou zahrnovat bezdrátové monitorování počtu cyklů, provozní teploty a tlakových podmínek. Tato data by mohla podporovat strategie prediktivní údržby bez nutnosti přepracování stávajících hydraulických systémů.
Environmentální předpisy nadále zvyšují poptávku po biologicky odbouratelných hydraulických kapalinách a snižují spotřebu energie. Rozváděč WMM 6 již podporuje většinu kapalin šetrných k životnímu prostředí a je vhodný pro tyto požadavky. Pokračující vývoj materiálu těsnění by měl dále zlepšit kompatibilitu s nově vznikajícími tekutými formulacemi.
Navzdory pokroku v elektronickém řízení si ruční ventily udržují význam pro záložní systémy, nouzové operace a aplikace, kde jednoduchost a spolehlivost převažují nad výhodami automatizace. Rozváděč WMM 6 bude pravděpodobně i nadále sloužit těmto rolím a bude postupně začleňovat monitorovací funkce, které spíše vylepšují, než nahrazují jeho hlavní manuální ovládání.
Úvahy o nákupu a dostupnosti
Rozváděč WMM 6 je široce dostupný u autorizovaných distributorů Bosch Rexroth po celém světě. Dodací lhůty se obvykle pohybují od okamžité dostupnosti u běžných konfigurací až po několik týdnů u specializovaných variant. Při plánování instalace nebo údržby systému počítejte s dobou pořízení, zejména u méně běžných symbolů cívek nebo verzí v nevýbušném provedení.
Ceny se liší v závislosti na konfiguraci, přičemž základní modely začínají kolem 100 až 300 eur za nákup jednotlivých jednotek. Objemové ceny výrazně snižují náklady na jednotku u projektů vyžadujících více ventilů. Autorizovaní distributoři mohou poskytnout podrobné nabídky na základě konkrétních kódů modelu a množství.
Při nákupu směrového regulačního ventilu WMM 6 ověřte, zda dodavatelé poskytují originální produkty Bosch Rexroth s příslušnou dokumentací. Padělané hydraulické komponenty představují na některých trzích významný problém a potenciálně ohrožují bezpečnost a výkon systému. Vyžádejte si certifikáty shody a ověřte čísla dílů podle oficiálních katalogů.
Dostupnost technické podpory by měla zohledňovat výběr dodavatele. Distributoři s vlastními odbornými znalostmi v oblasti hydrauliky mohou pomoci s aplikačními otázkami, řešením problémů a podporou návrhu systému. Tato služba s přidanou hodnotou se často ukazuje jako důležitější než drobné cenové rozdíly, zejména u kritických aplikací nebo složitých systémů.
Závěr
Směrový regulační ventil WMM 6 poskytuje spolehlivé ruční ovládání pro hydraulické systémy v různých průmyslových odvětvích a aplikacích. Jeho osvědčený design, standardizované rozhraní a robustní konstrukce z něj činí praktickou volbu, když je požadováno nebo vyžadováno přímé ovládání operátorem. Pochopení technických specifikací, možností konfigurace a správných aplikačních pokynů zajistí úspěšnou integraci do vašeho hydraulického systému.
Ať už navrhujete nové zařízení, upgradujete stávající systémy nebo specifikujete náhradní součásti, WMM 6 si zaslouží pozornost pro aplikace ručního směrového ovládání. Díky kombinaci výkonu, spolehlivosti a hospodárnosti se stal standardním řešením v hydraulickém průmyslu. Při správném výběru, instalaci a údržbě tento ventil poskytuje roky bezproblémového provozu v náročných hydraulických aplikacích.
