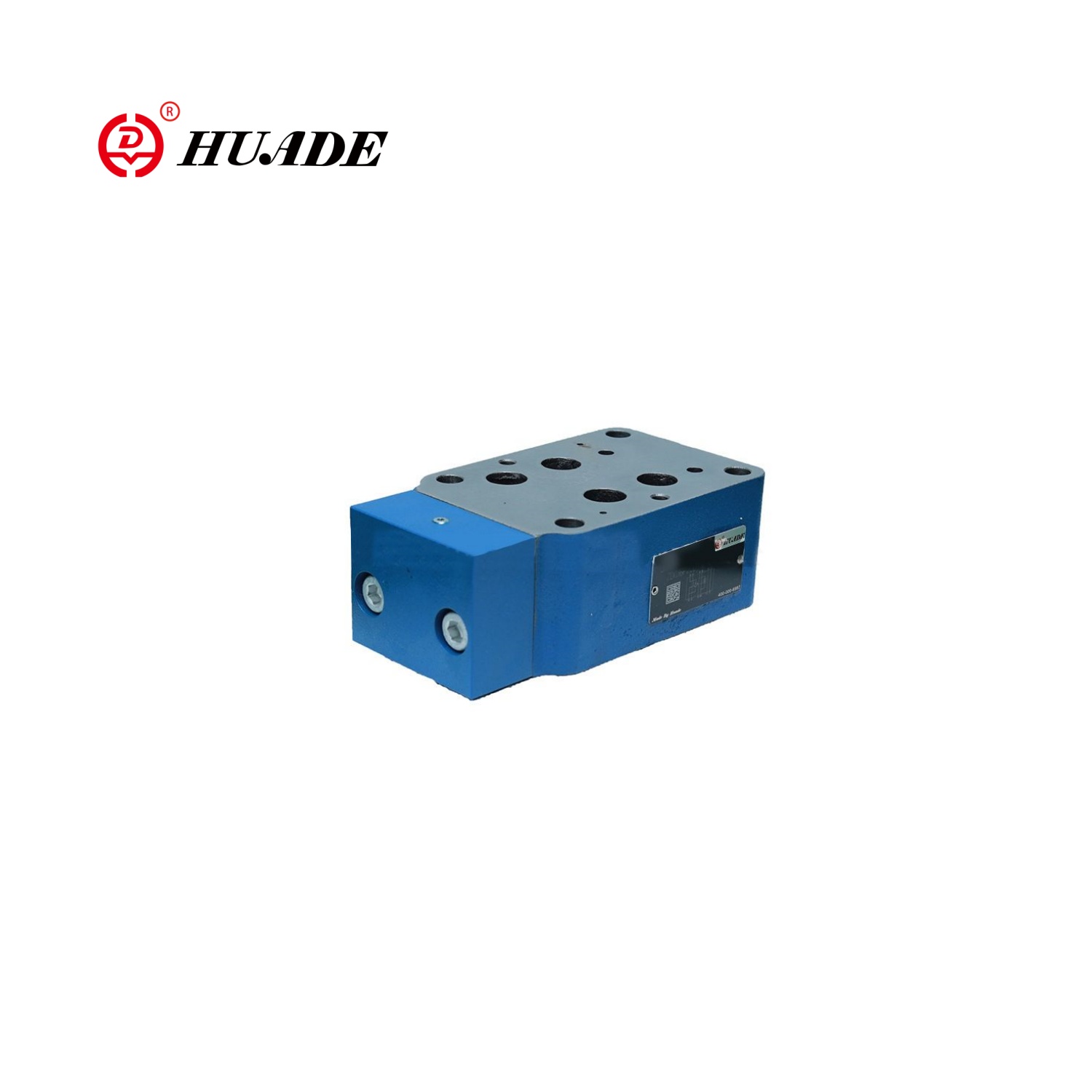

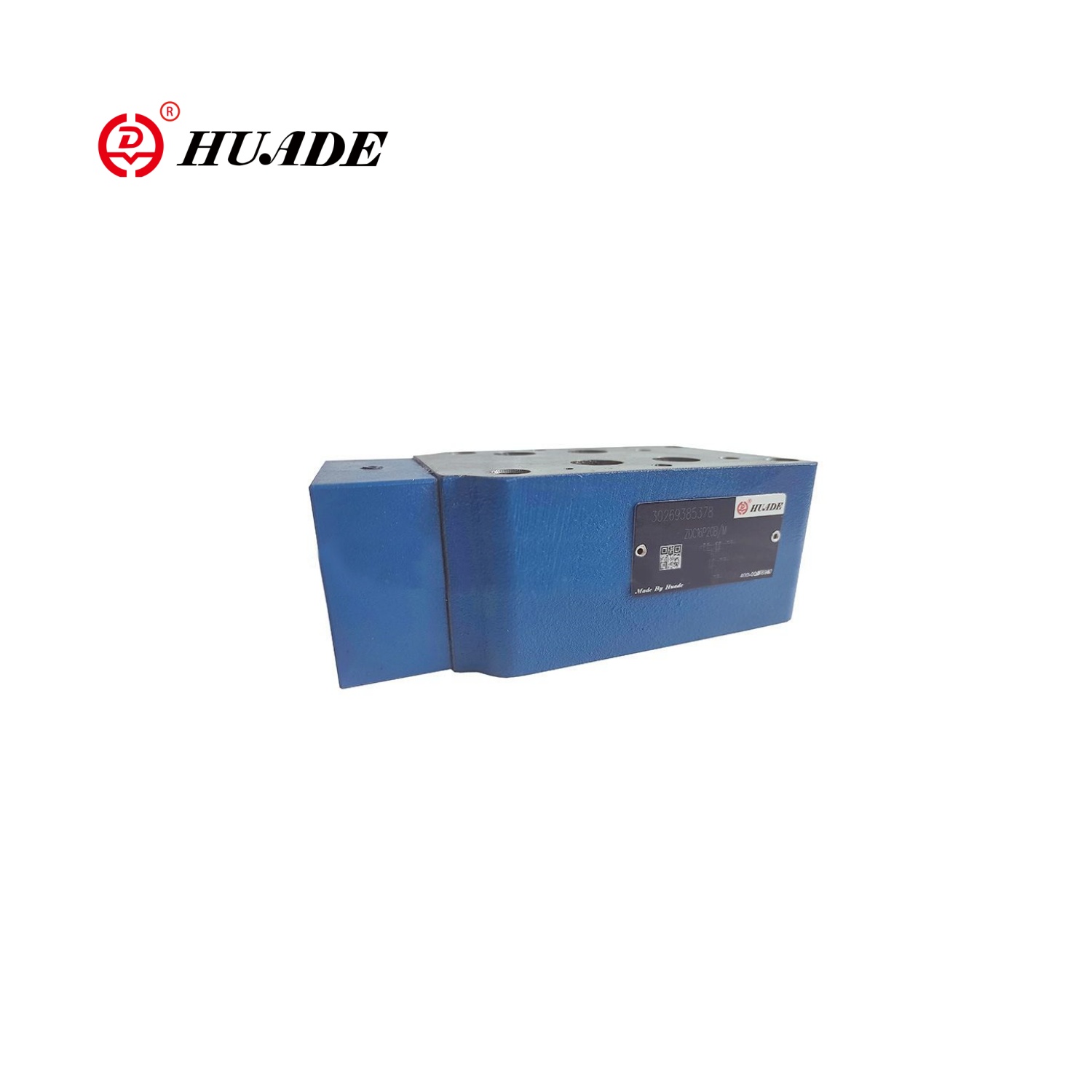

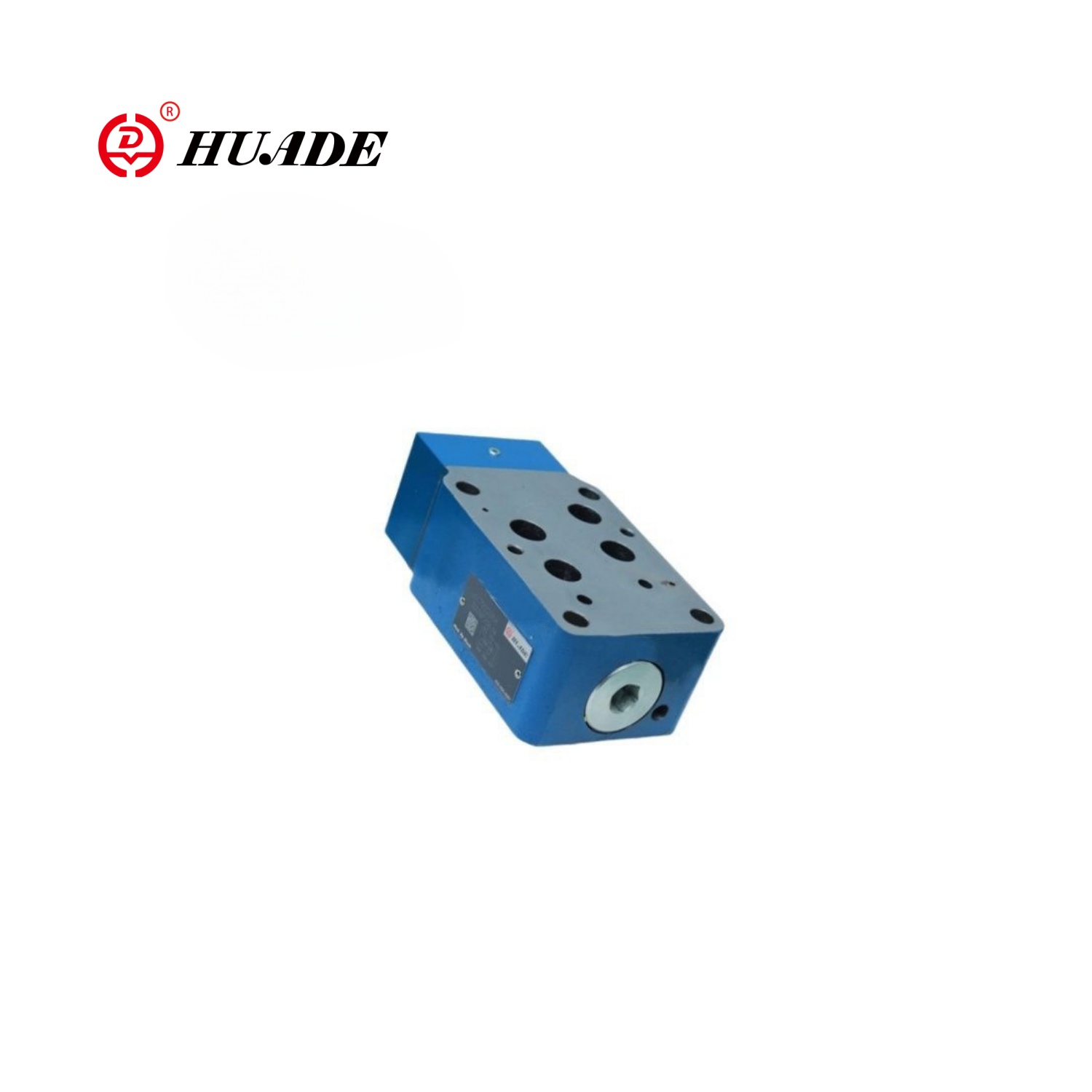

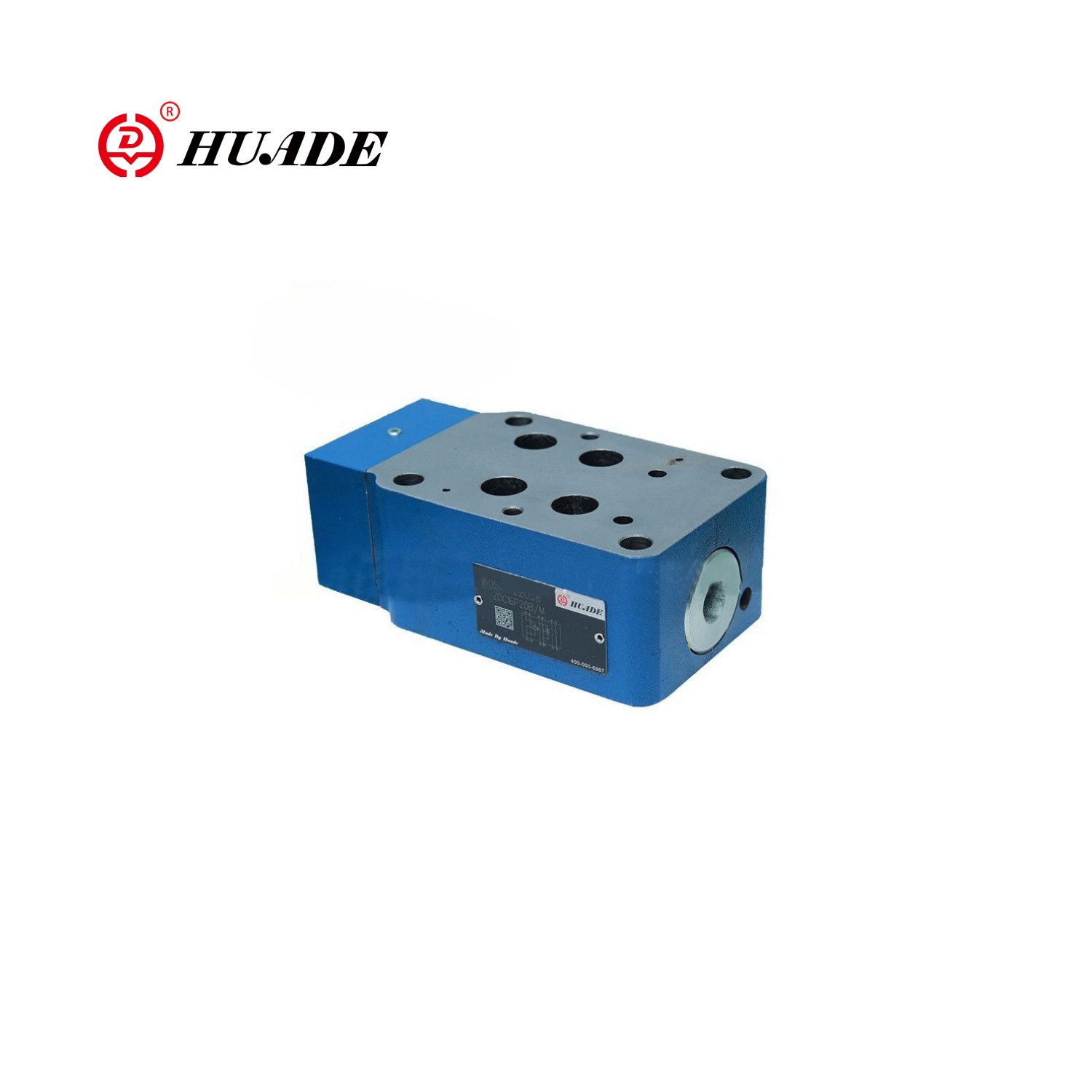

Kompenzátor tlaku měřiče ZDC

Pracovní princip Valve ZDC je založen na mechanismu škrticí a tlakové kompenzace. Kompenzátor tlaku měřicího tlaku ZDC se obvykle používá společně s proporcionálním směrovým ventilem WRZ pro úpravu toku ovládáním otvoru škrticího portů a přitom pomocí kompenzátoru tlaku udrží tlakový rozdíl před a po konstanty škrticí klapky, čímž se dosáhne kompenzace zátěže. Díky tomu je rychlost ovladače, která není ovlivněna změnami zátěže, což zlepšuje stabilitu a přesnost kontroly systému.

Parametr produktu kompenzátoru tlaku měřiče ZDC

Funkce produktu a aplikace kompenzátoru tlaku měřiče ZDC

Funkce:

▶ Načíst kompenzace v přístavu P až A nebo P až B prostřednictvím vestavěného kyvadlového ventilu

▶ 2-cestná verze "P '

▶ 3cestná verze "P T" (NS10-25)

▶ Řízení toku při práci s proporcionálním směrovým ventilem

Aplikace:

Kompenzátor tlaku měřicího tlaku ZDC se široce používá v metalurgických strojích, metalurgickém stroji, metalurgickém stroji.

Funkce a část kompenzátoru tlaku měřiče ZDC

Kompenzační kompenzátor tlaku měřiče ZDC jsou ventily přímého provozovaného měřicího tlaku kompenzátoru tlaku 2 nebo 3-cest.

Používají se pro kompenzaci zátěže jako kompenzátor tlaku v kanálu P.

Tyto ventily se v podstatě skládají z pouzdra (1), kontrolní cívky (2), kompresní pružiny (3) s pružinovou pračkou (4) a krytu (5) s integrovaným raketoplánem (6).

Kompresní pružina (3) drží kontrolní cívku (2) v otevřené poloze od P1 do P, když je tlakový rozdíl P1 až A1 nebo P1 až B1 menší než 1,0 MPa.

Pokud tlakový diferenciál přesahuje 1.O MPa, pak se ovládací cívka (2) přesune doleva, dokud není obnoven diferenciál tlaku.

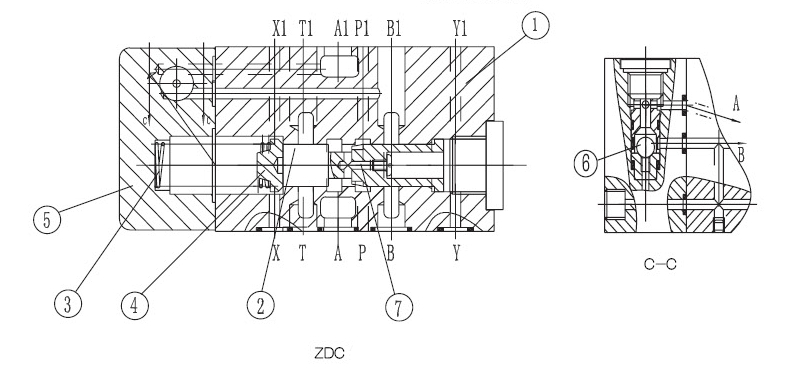

Struktura Kompenzátor tlaku měřiče ZDC

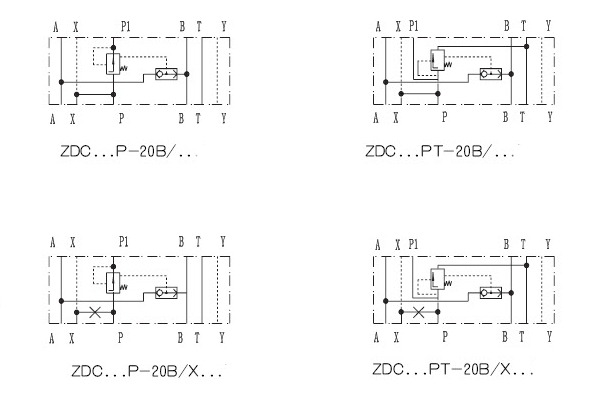

Symboly kompenzátoru tlaku měřiče ZDC
