Když pracujete s hydraulickými systémy nebo vodovodními potrubími, výběr správného zpětného ventilu může znamenat rozdíl mezi hladkým provozem a nákladnými opravami. Pozinkovaný zpětný ventil typu S se stal oblíbenou volbou pro mnoho průmyslových aplikací, ale pochopení toho, čím se liší od ostatních možností, není vždy jednoduché.
Co je pozinkovaný zpětný ventil typu S?

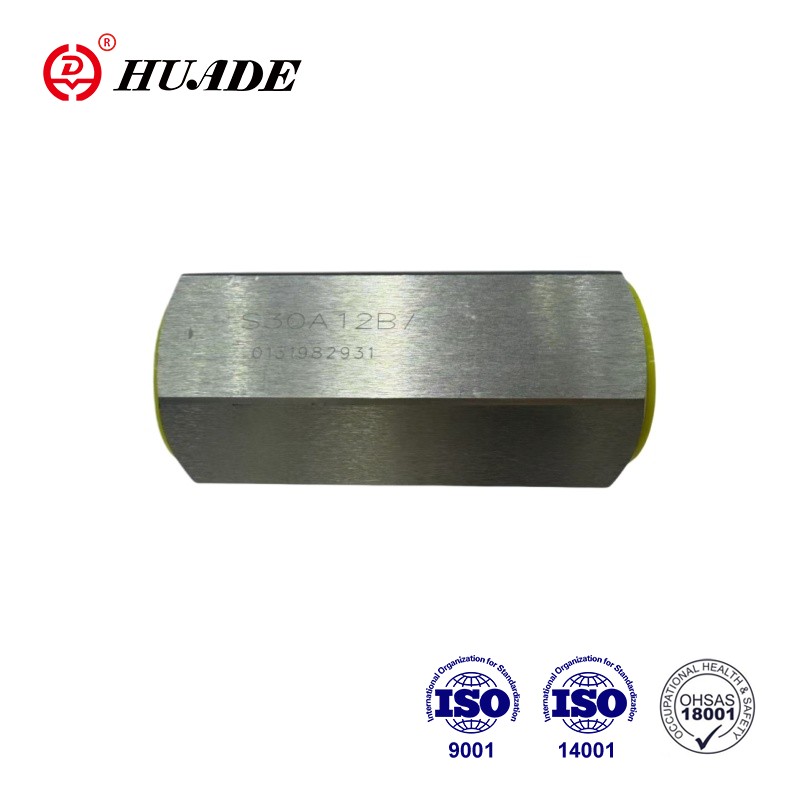

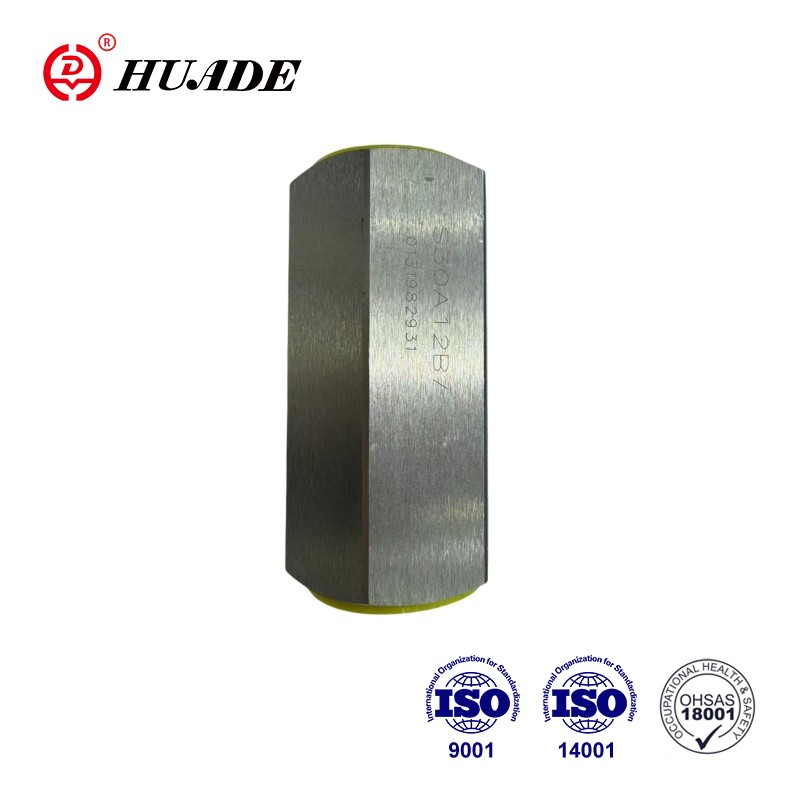

Pozinkovaný zpětný ventil typu S je jednosměrné zařízení pro regulaci průtoku, které zabraňuje zpětnému toku tekutiny ve vašem potrubním systému. "Pozinkovaná" část znamená, že tělo ventilu má ochranný zinkový povlak aplikovaný buď žárovým zinkováním nebo galvanickým pokovováním. Tato zinková vrstva působí jako štít proti rzi a korozi, a proto tyto ventily často uvidíte ve venkovních instalacích a vodních systémech.
Označení „Typ S“ může znamenat různé věci v závislosti na tom, zda se díváte na hydraulické zařízení nebo standardní instalatérské práce. V hydraulických aplikacích se typ S obvykle týká konstrukce s pružinovým talířem nebo plunžrem, které zvládnou tlaky až 450 barů (asi 6 500 psi). Pro potrubní práce může S označovat otočný zpětný ventil s hrdlovými přivařovacími přípojkami nebo řadu konkrétního výrobce. Tento rozdíl je důležitý, protože tyto dva návrhy fungují zcela odlišně.
Jak funguje mechanismus typu S?
Hydraulická verze pozinkovaného zpětného ventilu typu S používá pružinový plunžr, který se posouvá podél středové osy. Když tlak kapaliny tlačí na píst dostatečně silně, stlačí pružinu a otevře ventil. V okamžiku, kdy tlak klesne nebo se pokusí obrátit, pružina zaskočí píst zpět do jeho sedla a vytvoří těsné těsnění. To se děje rychle, což pomáhá předcházet vodním rázům (ty hlasité bouchání, které někdy slyšíte v potrubí).
Naproti tomu potrubí typu S má obvykle kotouč nebo klapku, která se kyvne na pantu. Gravitace a dopředný tok tlačí disk do otevření, a když se tok zastaví, disk spadne zpět na místo. Toto provedení si dobře poradí s většími rozměry potrubí a nevadí mu pevné částice ve vodě, ale zavírá se pomaleji než typ s plunžrem. Volba mezi těmito dvěma ovlivní, jak bude váš pozinkovaný zpětný ventil typu S fungovat v reálných podmínkách.
Pochopení galvanizovaného povlaku
Proces galvanizace zahrnuje ponoření ocelových dílů do roztaveného zinku při teplotě přibližně 840 °F. Vznikne tak několik vrstev: vnitřní vrstva ze slitiny zinku a železa, která se pevně váže k oceli, a vnější vrstva z čistého zinku, která odolává vlivům prostředí. Když tato vnější vrstva koroduje, ve skutečnosti chrání ocel pod ní prostřednictvím procesu zvaného obětní ochrana.
Žárové zinkování obvykle vytváří tloušťku povlaku 45 až 85 mikronů, která může za normálních atmosférických podmínek vydržet přes 50 let. Pozinkovaný zpětný ventil typu S těží z této dlouhodobé ochrany, zejména při instalaci venku nebo v nevytápěných budovách. Avšak zinkový povlak má teplotní limity. Nepřetržité vystavení teplotě nad 200 °C (392 °F) poškodí povlak a nad 250 °C se zinek začne odlupovat od oceli. To znamená, že váš pozinkovaný zpětný ventil typu S funguje nejlépe v systémech, které pracují se studenými až teplými kapalinami, nikoli s párou nebo vysokoteplotním hydraulickým olejem.
Specifikace tlaku a průtoku
Typický hydraulický pozinkovaný zpětný ventil typu S zvládne pracovní tlaky od 35 do 40 MPa v závislosti na velikosti portu. Menší velikosti (6 mm až 15 mm) obvykle dosahují 40 MPa, zatímco větší velikosti (20 mm až 30 mm) mohou být omezeny na 35 MPa. Maximální průtoky se pohybují od 15 do 300 litrů za minutu, což pokrývá většinu mobilních hydraulických zařízení a průmyslových strojů.
Trhací tlak (minimální tlak potřebný k otevření ventilu) je další důležité číslo. U většiny konstrukcí typu S se to pohybuje od 0 do 0,6 MPa. Nižší praskací tlak znamená, že se ventil snadněji otevírá, což snižuje energetické ztráty ve vašem systému. Příliš nízké nastavení však může způsobit chvění ventilu při kolísání průtoku. Váš pozinkovaný zpětný ventil typu S by měl odpovídat minimálnímu provoznímu tlaku vašeho systému, aby se předešlo tomuto problému.
Průtokový odpor v provedení typu S je vyšší než u otočného zpětného ventilu, protože kapalina musí tlačit píst přímo nahoru proti napětí pružiny. To vytváří pokles tlaku podobný tomu, který byste viděli u kulového ventilu. Pro aplikace s vysokým průtokem, kde hodně záleží na poklesu tlaku, možná budete chtít spočítat, zda je typ S správnou volbou, nebo zda by lépe fungovala kontrola výkyvu.
Úvahy o teplotě pro pozinkované ventily
Teplotní rozsah pro pozinkovaný zpětný ventil typu S se typicky pohybuje od -20 °C do 80 °C pro kapalinu uvnitř. Okolní teplota by se měla pohybovat mezi -20°C a 50°C. Tyto limity pocházejí jak ze zinkového povlaku, tak z materiálů těsnění použitých uvnitř ventilu.
Když se teploty trvale vyšplhají nad 200 °C, zinkový povlak se začne rozpadat. Krátká expozice do 350 °C nemusí způsobit okamžité selhání, ale opakované cyklování při vysokých teplotách rozhodně zkrátí životnost ventilu. Pokud váš systém pravidelně pouští horkou vodu nad 180 °F, pravděpodobně byste se měli poohlédnout po nerezových variantách namísto pozinkovaného zpětného ventilu typu S.
Nízké teploty jsou obecně méně problematické pro samotný pozinkovaný povlak, ale je třeba si dávat pozor na tvorbu ledu ve vodních systémech. Tělo ventilu může prasknout, pokud voda uvnitř zamrzne a roztáhne se. Správné zazimování nebo používání glykolových směsí pomáhá tomuto problému v sezónních systémech předcházet.
Kde nejlépe funguje pozinkovaný zpětný ventil typu S
Protipožární systémy jsou hlavní aplikací pro pozinkované zpětné ventily. Certifikace UL a FM požadované pro požární zpětné ventily často specifikují konstrukci z galvanizované litiny nebo z tvárné litiny. Konstrukce typu S v těchto systémech zabraňuje zpětnému toku ze stoupaček protipožárních sprinklerů a zajišťuje, že voda je vždy k dispozici, když je potřeba. Pozinkovaný povlak poskytuje desetiletí ochrany i ve vlhkých místnostech s ventily nebo venkovních instalacích.
Zavlažovací systémy také těží z instalací pozinkovaného zpětného ventilu typu S. Zemědělské čerpací stanice, vodní systémy golfových hřišť a komunální zavlažovací sítě, všechny používají zpětné ventily k udržení nasáknutí v čerpacích potrubích a zabránění zpětnému toku. Zinkový povlak zvládá vystavení hnojivům a minerálům v závlahové vodě lépe než holá ocel, i když ne tak dobře jako nerezová ocel.
Mobilní hydraulická zařízení, jako jsou rypadla, jeřáby a zemědělské stroje, běžně používají vysokotlakou hydraulickou verzi pozinkovaného zpětného ventilu typu S. Tyto ventily chrání hydraulická čerpadla a motory před tlakovými špičkami, když se stroj vypne nebo když se břemena náhle přesunou. Kompaktní design se hodí do stísněných prostor a galvanizovaný povrch odolává korozi při vystavení dešti a blátě na staveništích.
Obecní rozvody vody někdy používají větší pozinkované otočné zpětné ventily (které mohou být některými výrobci nazývány Typ S) na čerpacích stanicích a hranicích tlakových zón. Tyto instalace zabraňují zpětnému toku vody čerpadly při jejich vypnutí, čímž chrání zařízení a udržují správné tlakové zóny v distribuční síti.
Doporučené postupy instalace
Správná instalace pozinkovaného zpětného ventilu typu S začíná potvrzením směru proudění. Každý zpětný ventil má na těle vylisovanou nebo vyraženou šipku, která ukazuje, jakým směrem má kapalina proudit. Instalace dozadu znamená, že ventil zůstane po celou dobu zavřený a zcela zablokuje váš systém.
Ventil může být instalován v libovolné orientaci (horizontální, vertikální nebo úhlový), ale u provedení typu S je často preferována vertikální instalace s prouděním nahoru, protože gravitace pomáhá správně sedlu plunžru při zavírání. Při vodorovném vedení se ujistěte, že je na obou stranách ventilu dostatečná podpora, aby se zabránilo přenosu napětí v potrubí na tělo ventilu.
Závitové spoje vyžadují správný těsnicí prostředek, ale vyvarujte se vniknutí pásky nebo směsi dovnitř ventilu, kde by mohly překážet pohyblivým částem. Pro instalaci pozinkovaného zpětného ventilu typu S se závitem použijte PTFE pásku nebo hadicový roztok kompatibilní s vaší kapalinou. Neutahujte příliš závitové spoje, protože by mohlo dojít k prasknutí těla ventilu, zejména u litinové konstrukce.
Přírubové spoje vyžadují rovnoměrný utahovací moment šroubů podle hvězdicového vzoru, aby bylo zajištěno správné usazení těsnění. Pozinkovaná povrchová úprava na čelech přírub by měla být dostatečně hladká pro utěsnění těsnění, ale hrubé pozinkování může vyžadovat lehké obroušení před montáží. Zkontrolujte kompatibilitu materiálu vašeho těsnění s kapalinou a provozní teplotou vašeho pozinkovaného zpětného ventilu typu S.
Požadavky na údržbu
Pravidelná kontrola zajišťuje, že váš pozinkovaný zpětný ventil typu S spolehlivě funguje. Prvních šest měsíců po instalaci pomáhají měsíční kontroly včas zachytit případné problémy s instalací. Poté pro většinu aplikací obvykle postačují čtvrtletní kontroly. Během kontrol hledejte známky netěsnosti kolem těla ventilu, neobvyklé zvuky během provozu nebo změny tlaku v systému, které by mohly naznačovat problémy s ventilem.
Vnitřní části pozinkovaného zpětného ventilu typu S se mohou zanést nečistotami z potrubního systému. Instalace síta nebo filtru proti proudu (pro hydraulické aplikace se doporučuje 15mikronová filtrace) zabraňuje pevným částicím v ucpání plunžru nebo shromažďování pod sedlem ventilu. Tento jednoduchý doplněk může výrazně prodloužit životnost ventilu a snížit nároky na údržbu.
Pokud zaznamenáte vodní rázy nebo hlasité zvuky zavírání, může být ventil předimenzován pro váš průtok nebo může být nastaven příliš nízký tlak praskání. Tyto problémy může vyřešit úprava předpětí pružiny (pokud to konstrukce vašeho ventilu umožňuje) nebo výměna ventilu za jinou velikost. Trvalé prosakování kolem sedla ventilu obvykle znamená, že na těsnicím povrchu jsou usazené nečistoty nebo se sedlo opotřebovalo a vyžaduje výměnu.
Vnější galvanizovaný povlak vyžaduje minimální údržbu, ale pokud uvidíte, že se na povrchu tvoří bílá rez (mokrá skladovací skvrna), otřete ji a nechte ventil důkladně vyschnout. Tento bílý korozní produkt je oxid zinečnatý, a přestože vypadá špatně, ve skutečnosti chrání ocel pod ním. Skutečná koroze až k základnímu kovu se projevuje jako červená nebo hnědá rez a ukazuje, že zinkový povlak na tomto místě selhal.
Porovnání materiálových možností
Když se rozhodujete mezi pozinkovaným zpětným ventilem typu S a jinými materiály, jsou hlavními faktory cena a odolnost proti korozi. Pozinkovaná ocel stojí uprostřed: stojí asi o 40 % méně než nerezová ocel, ale poskytuje mnohem lepší ochranu proti korozi než holá uhlíková ocel nebo litina.
Zpětné ventily z nerezové oceli (typicky třídy 316 nebo 304) nabízejí nejlepší odolnost proti korozi, zejména ve slané vodě nebo v chemickém prostředí. Zvládnou vyšší teploty bez poškození povlaku a vydrží déle v náročných podmínkách. Nerezová ocel však stojí 2,5 až 5krát více než pozinkovaný zpětný ventil typu S. Pro projekty s ohledem na rozpočet ve sladkovodních nebo mírných průmyslových prostředích má pozinkovaná varianta větší finanční smysl.
Bronzové zpětné ventily fungují dobře v bytových instalacích a tam, kde jsou potřeba vyšší teploty, ale jsou omezeny na nižší tlaky než pozinkovaný zpětný ventil typu S. Schopnost 450 barů hydraulického designu typu S daleko přesahuje to, co bronz zvládne. Bronz také stojí více za ventil, i když ne tolik jako nerezová ocel.
Zpětné ventily z holé oceli nebo litiny jsou předem levnější, ale vyžadují nátěr nebo jinou ochranu v korozivním prostředí. Náklady na údržbu a kratší životnost obvykle vyváží případné počáteční úspory. Pozinkovaný zpětný ventil typu S poskytuje lepší dlouhodobou hodnotu ve většině situací, kde není vyžadována extrémní odolnost proti korozi.
Běžné problémy a řešení
K chvění nebo chvění dochází, když se ventil rychle otevírá a zavírá v důsledku kolísání tlaku v blízkosti prahu praskání. K tomuto problému často dochází, když je pozinkovaný zpětný ventil typu S předimenzován pro skutečný průtok. Řešením je buď instalace menšího ventilu, nebo zvýšení nastavení tlaku praskání, pokud to vaše konstrukce ventilu umožňuje. V některých případech může přidání malého otvoru nebo omezení průtoku po proudu stabilizovat vzor proudění.
Vodní ráz se projevuje jako hlasité bouchání, když se ventil náhle zavře. Konstrukce plunžru typu S to obecně zvládá lépe než kontroly švihem, protože odpružené uzavření probíhá rychle a hladce. Pokud stále dochází k vodnímu rázu, možná budete potřebovat jiný ventil s pomalejšími uzavíracími charakteristikami nebo přidáním tlumiče vodního rázu do systému. Správná podpora potrubí také pomáhá minimalizovat hluk a stres z tlakových rázů.
Netěsnost za sedlo ventilu umožňuje zpětný tok, což maří celý účel zpětného ventilu. Malá množství úniku (pod 0,25 cm³/min nebo asi 5 kapek za minutu) spadají do přijatelných specifikací pro většinu konstrukcí pozinkovaného zpětného ventilu typu S. Nadměrné prosakování obvykle znamená, že se v sedle usadily nečistoty, opotřebovaly se těsnící plochy nebo se oslabila pružina. Čištění nebo výměna vnitřních součástí řeší většinu problémů s netěsností.
Externí netěsnost kolem tělesa nebo spojů indikuje selhání těsnění nebo prasklý kryt. Utahovací šrouby mohou zastavit menší slzení, ale pokud únik přetrvává, budete muset ventil rozebrat, zkontrolovat těsnicí plochy a vyměnit těsnění. Praskliny v tělese ventilu vyžadují úplnou výměnu ventilu, protože je narušena strukturální integrita.
Možnosti trhu a dodavatelé
Několik hlavních výrobců vyrábí galvanizované zpětné ventily typu S pro různé trhy. Bosch Rexroth, Parker Hannifin a PONAR Wadowice nabízejí přesné hydraulické verze s vysokotlakými schopnostmi a kompaktními rozměry potřebnými pro mobilní zařízení a průmyslové stroje. Tyto společnosti poskytují podrobné technické údaje a mohou pomoci se správným výběrem ventilu pro náročné hydraulické aplikace.
Pro vodní a instalatérské aplikace vyrábějí společnosti jako Watts (včetně jejich značky Ames), Mueller a různí čínští výrobci (FCV, Dervos, Neway) galvanizované zpětné ventily, které mohou být označeny jako typ S nebo podobné kódy řady. Tyto ventily obvykle splňují normy ANSI/AWWA pro vodohospodářské služby a v případě potřeby jsou dodávány s příslušnými certifikacemi pro požární ochranu nebo použití pitné vody.
Ceny se velmi liší v závislosti na velikosti, tlaku a certifikacích. Malé hydraulické galvanizované zpětné ventily typu S (6 mm až 15 mm porty) mohou stát méně než 100 USD, zatímco certifikované modely požární služby ve 4palcové velikosti se pohybují kolem 800 až 900 USD. Velké 12palcové přírubové jednotky mohou přesáhnout 5 000 USD, zejména u seznamů UL nebo FM. Náklady na certifikaci a požadavky na testování výrazně zvyšují cenu ve srovnání s necertifikovanými průmyslovými ventily.
Při nákupu pozinkovaného zpětného ventilu typu S zvažte, zda potřebujete distributora s místními skladovými zásobami pro rychlé dodání, nebo zda si můžete objednat přímo od výrobců pro lepší ceny větších množství. Důležitá je také kvalita technické podpory, zejména u hydraulických aplikací, kde správný výběr ovlivňuje výkon systému a ochranu zařízení.
Správná volba
Volba pozinkovaného zpětného ventilu typu S má smysl, když potřebujete dobrou ochranu proti korozi za rozumnou cenu v systémech pracujících pod 200 °C s mírným chemickým zatížením. Schopnost vysokotlakého hydraulického provedení typu S vyhovuje mobilním zařízením a průmyslovým strojům, kde je omezený prostor a kde jsou běžné tlakové špičky. U vodních systémů poskytuje galvanizovaný povlak desítky let služby v aplikacích od zavlažování po požární ochranu.
Pozinkovaný zpětný ventil typu S však není vždy tou nejlepší volbou. Vysokoteplotní systémy nad 180 °F nepřetržitého provozu by měly používat nerezovou ocel. Slaná voda nebo vysoce korozivní chemické aplikace také těží z modernizace na nerezovou ocel navzdory vyšším nákladům. Velmi velké velikosti trubek (nad 12 palců) by mohly fungovat lépe s epoxidovým povlakem nebo nerezovou ocelí, spíše než s pozinkovanými konstrukcemi typu S.
Klíčovými faktory při vašem rozhodování by měl být provozní tlak, teplotní rozsah, kompatibilita s kapalinami a expozice prostředí. Přizpůsobte specifikace ventilu vašim skutečným požadavkům na systém spíše než přehnané specifikace pro podmínky, které nenastanou. Správně vybraný pozinkovaný zpětný ventil typu S poskytne roky spolehlivé služby s minimální údržbou, ochrání vaše čerpadla a zařízení a zároveň udrží váš projekt v rámci rozpočtu.
Pochopení toho, co znamená typ S ve vašem konkrétním kontextu (hydraulický plunžr vs. kontrola výkyvu potrubí), vám pomůže zajistit, že získáte správný ventil pro vaši aplikaci. V případě pochybností se poraďte s výrobcem nebo kvalifikovaným distributorem, který může zkontrolovat parametry vašeho systému a doporučit vhodnou konfiguraci ventilu. Udělat si čas na správnou volbu nyní zabrání drahým chybám a pozdějším prostojům.
