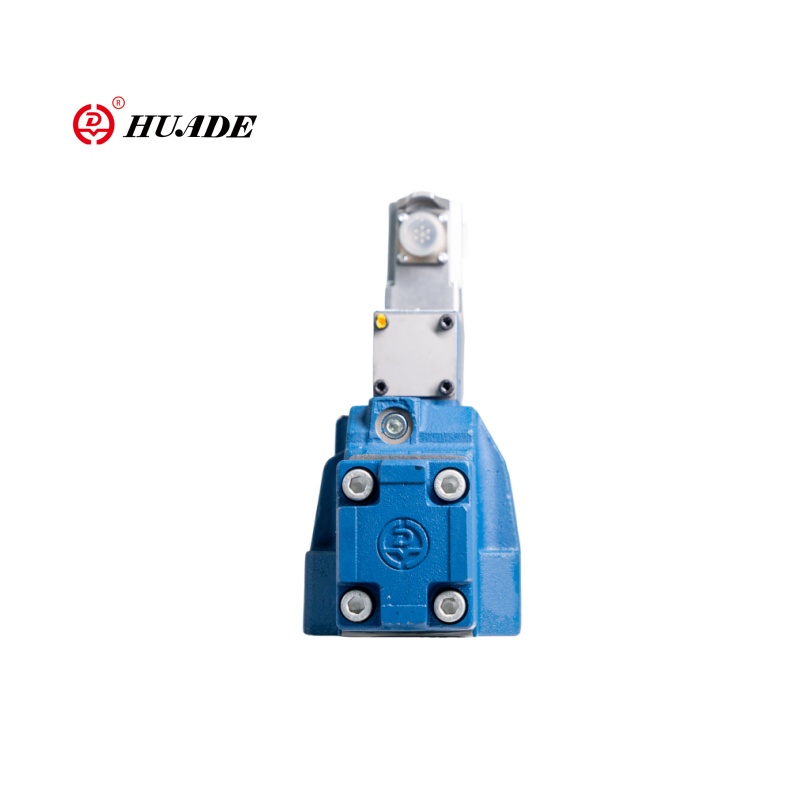

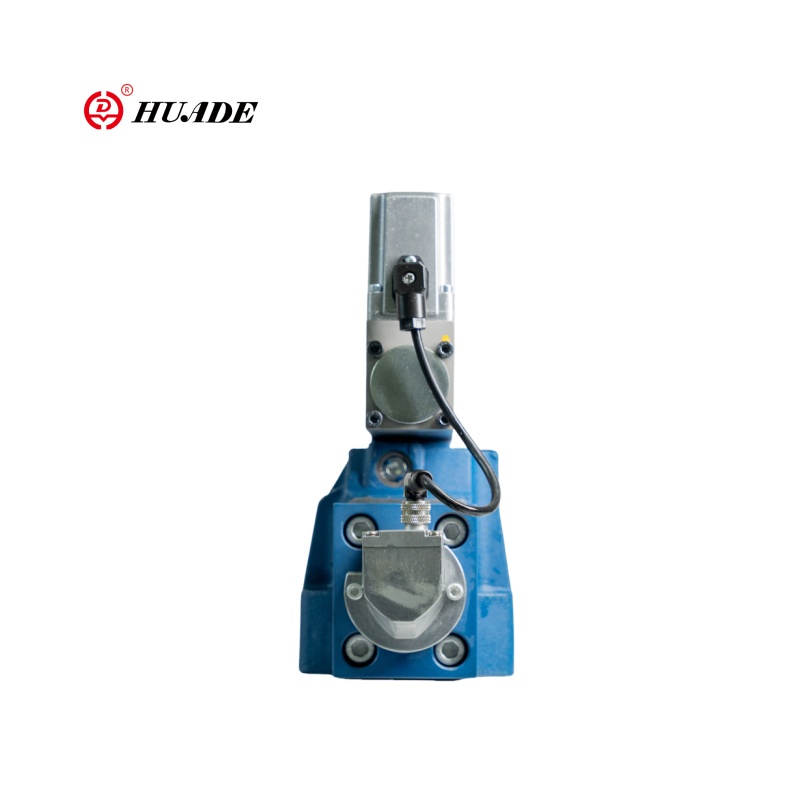

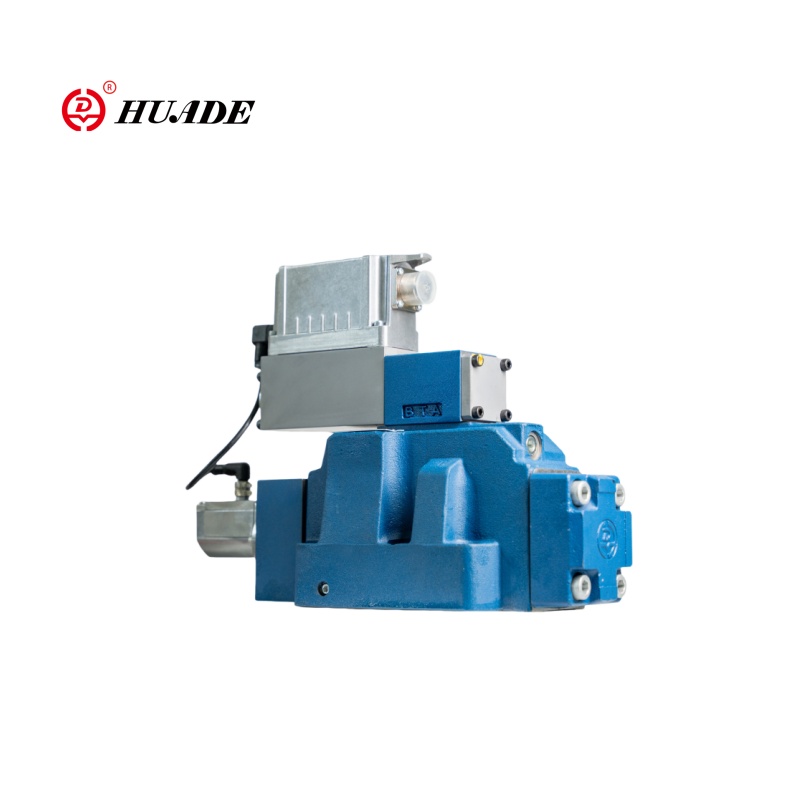

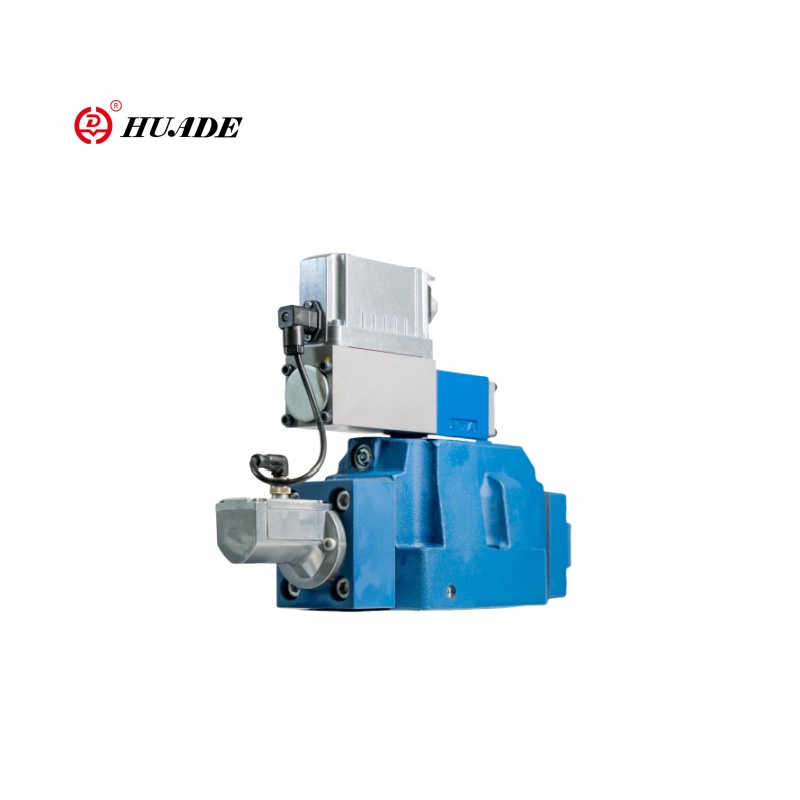

Proporcionální směrový ventil 4wrle-4x

Huadeův proporcionální směrový ventil 4wrle-4x je elektro-hydraulická proporcionální směrový chlopně (s pozici zpětné vazby OBE). Metoda kontroly je proporcionální solenoid + poloha jádra ventilu s uzavřenou smyčkou (zpětná vazba LVDT). Návrh těla Huade 4wrle-4X, technologie těsnění a výkon solenoidů se blíží hladinám Rexroth, ale trvanlivost za extrémních pracovních podmínek (jako jsou vysokofrekvenční vibrace, dlouhodobý nepřetržitý provoz) se může mírně lišit. Cena produktu společnosti Huade je obvykle o 20%-30% nižší než Rexroth, s významnou nákladovou výkonností. Dodavatelský řetězec je lokalizován, doručovací cyklus je krátký a odezva služby po prodeji je rychlá.

Parametr produktu proporcionálního směrového ventilu 4WRLE-4X

Funkce produktu a aplikace proporcionálního směrového ventilu 4wrle-4x

Funkce:

▪ Spolehlivý - osvědčený a robustní design

▪ Vysoce kvalitní -cívka kontroly a rukáv pilotního ovládacího ventilu

▪ Řídicí cívka řídicího ventilu pilotního ventilu je v poloze „Fail Safe“, když je jednotka vypnuta

▪ Řídicí cívka hlavního ventilu je v centrální poloze zaměřené na jaro a/nebo v ofsetové poloze

▪ Flexibilní - vhodné pro polohu, rychlost a řízení tlaku

▪ Přesná - vysoká citlivost na odezvu a malá hystereze

Aplikace:

Proporcionální směrový ventil 4wrle-4x je vhodný pro hydraulické kontrolní systémy s vysokými požadavky na dynamický výkon, přesnost a spolehlivost, zejména v situacích, kdy je vyžadována rychlá odezva a zpětná vazba uzavřené smyčky. Proporcionální ventil společnosti Huade 4WRLE-4X se široce používá v průmyslové automatizaci, strojích a zpracovatelském zařízení, vstřikovacích strojích a strojích pro odcizení, testování a simulační zařízení, strojírenské stroje atd.

Podrobnosti výroby proporcionálního směrového ventilu 4wrle-4x

Funkce, sekce

Ventil typu 4wrle je pilotně ovládaný směrový řídicí ventil s zpětnou vazbou elektrické polohy a integrovanou elektronikou (OBE).

Složení ventilu:

1.Pilot ventil se strukturou jádra ventilu a ventilem (1)

2. Main ventil s centrem pružiny a polohy zpětná vazba (2)

3. Integrovaný zesilovač (3)

Funkce:

Když je integrovaná elektronika (OBE) vypnutá nebo neaktivní, je ovládací cívka pilotního řídicího ventilu v poloze „selhání bezpečné“ provozována. Kontrolní cívka hlavního ventilu je ve své centrální poloze zaměřené na pružinu.

Integrovaná elektronika (OBE) porovnejte zadanou hodnotu příkazu s polohou skutečnou hodnotou hlavní cívky ovládání ventilu. V případě kontrolních odchylek bude aktivován kontrolní solenoid. Vzhledem ke změněné magnetické síle je cívka ovládání pilotního ovládání upravena

jaro.

Tok, který je aktivován prostřednictvím kontrolních průřezů, vede k nastavení hlavní kontrolní cívky. Průřez tahu/kontroly hlavní kontrolní cívky je regulován úměrně příkazové hodnotě.

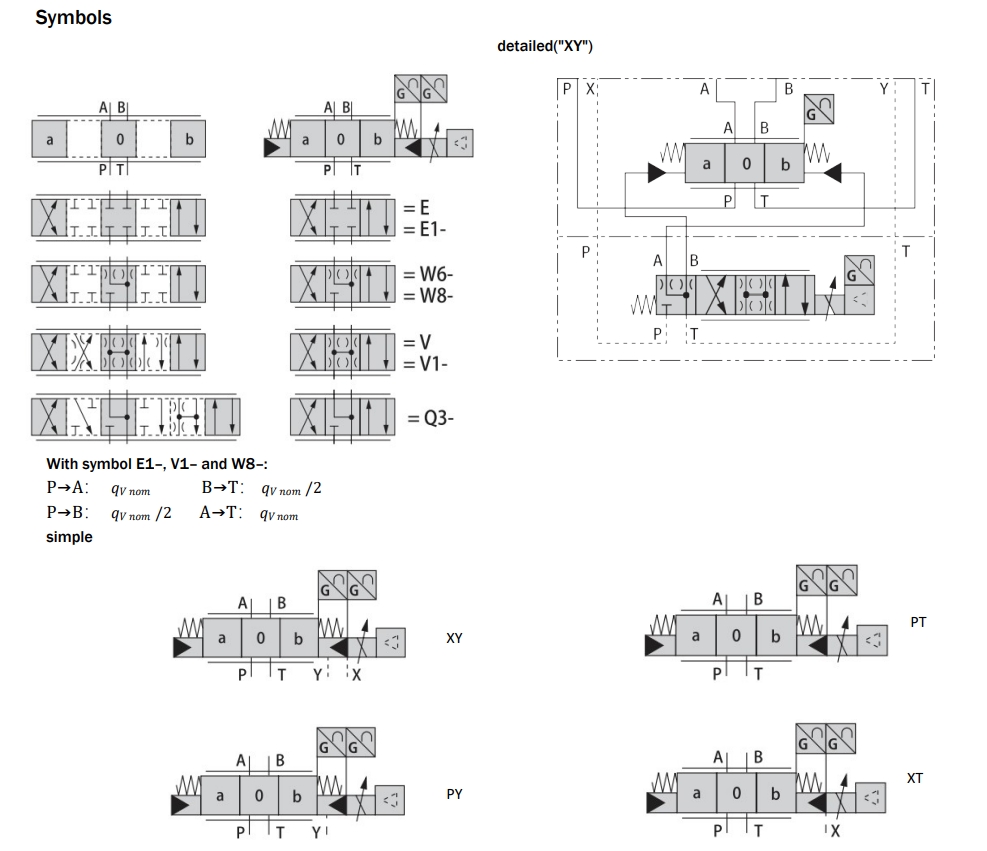

Přívod pilotního oleje v pilotním ovládacím ventilu je buď vnitřní přes port P nebo externí přes port X. Zpětná vazba může být vnitřní přes port T nebo externí přes port Y do nádrže.

Ovládání uzavření solenoidu

V případě následujících chyb jsou kontrolní solenoidy de-onemocněny integrovanou elektronikou (OBE), cívka Pilot Control je nastavena na polohu „bezpečné pro selhání“ a vykládá pilotní olejové komory hlavního ventilu. Hlavní cívka ovládání ventilu, provozovaná na jaře, se přesune do centrální polohy.
