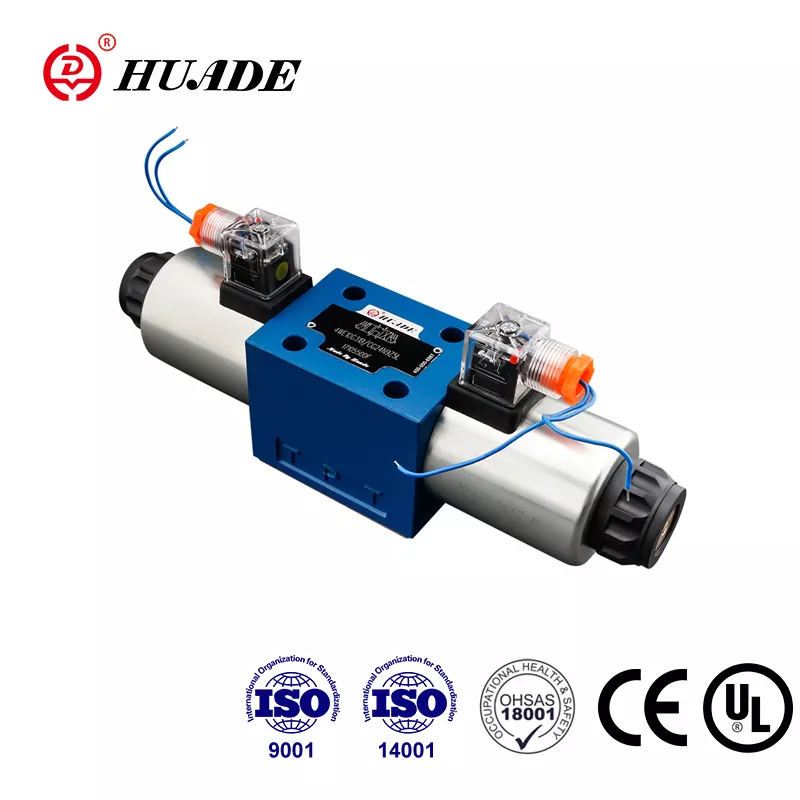

Tyto ventily jsou všude kolem nás. Najdete je v bagrech hloubících základy, vysokozdvižných vozíkech s přepravními boxy ve skladech a dokonce i v systémech řízení letadel. Bez těchto ventilů by těžké stroje nebylo možné ovládat.
Jak tyto ventily fungují?
Hlavní části
Každý hydraulický směrový regulační ventil má tři klíčové části, které spolupracují:
1. Těleso ventilu
Tělo ventilu je jako dům, kde se všechno děje. Obvykle se vyrábí ze silných materiálů, jako je ocel nebo hliník. Uvnitř jsou pečlivě vyvrtané otvory zvané porty. Tyto porty mají speciální názvy:
- P port:Kde přichází stlačená kapalina
- T port:Kde se kapalina vrací do nádrže
- Porty A a B:Kam jde kapalina k pohybu válců nebo motorů
2. Ovládací prvek
Toto je pohyblivá část, která skutečně usměrňuje tekutinu. Existují dva hlavní typy:
Cívka:Kulatý posuvný kus, který vypadá jako tužka se širšími částmi. Jak klouže tam a zpět, otevírá a zavírá různé cesty pro tekutinu.
Poppet:Kužel ve tvaru kužele, který funguje jako korek v láhvi. V zavřeném stavu velmi těsně těsní, ale může se otevřít a propustit tekutinu.
3. Pohon
To je to, co pohybuje ovládacím prvkem. Mezi běžné typy patří:
- Pružiny, které tlačí ventil zpět do bezpečné polohy
- Solenoidy (elektrické magnety), které se při napájení pohybují
- Ruční páky pro ruční ovládání
- Pilotní ovládání, které využívá vlastní tlak systému
Jak proudí tekutina
Použijme jednoduchý příklad s hydraulickým válcem:
Neutrální pozice:Když je ventil ve střední poloze, válec zůstane na místě. V závislosti na konstrukci ventilu může být kapalina zablokována nebo se může vrátit do nádrže.
Prodloužit pozici:Ventil spojuje tlakový port (P) s portem A a posílá kapalinu k prodloužení válce. Současně kapalina z druhé strany válce proudí zpět portem B do nádrže (T).
Zatahovací poloha:Nyní se ventil přepne. Tlak jde do portu B, aby se válec zatáhl, zatímco kapalina se vrací z portu A do nádrže.
Typy hydraulických směrových regulačních ventilů
Podle vnitřního designu
Šoupátkové ventily
Jedná se o nejběžnější typ. Cívka se posouvá uvnitř těla ventilu a vytváří různé cesty proudění.
Dobré body:
- Dokáže zvládnout složité operace s více pozicemi
- Nízký odpor proti proudění kapaliny
- Všestranné a široce používané
Ne tak dobré:
- Malé mezery umožňují vnitřnímu úniku určité tekutiny
- Pokud je kapalina špinavá, může se zaseknout
Talířové ventily
Ty používají prvky ve tvaru kužele nebo koule, které těsně těsní proti sedlu.
Dobré body:
- Téměř žádný vnitřní únik
- Pracujte dobře se špinavou kapalinou
- Skvělé pro držení těžkých nákladů
Ne tak dobré:
- Omezeno na jednoduché funkce zapnutí/vypnutí
- K provozu je potřeba více síly
Podle toho, jak jsou provozovány
Ruční ventily:Ovládá se ručně pomocí pák, knoflíků nebo tlačítek. Jednoduché a spolehlivé, ale někdo je musí obsluhovat.
Solenoidové ventily:K provozu používejte elektrickou energii. Jsou ideální pro automatizované systémy a lze je ovládat pomocí počítačů.
Pilotně ovládané ventily:K pohybu hlavního ventilu použijte vlastní hydraulický tlak systému. Je to jako používat malý ventil k ovládání velkého ventilu – skvělé pro aplikace s vysokým průtokem.
Podle přesnosti ovládání
On/Off ventily:Jednoduché spínače, které jsou buď plně otevřené, nebo zcela zavřené. Jako vypínač – buď je zapnutý, nebo vypnutý.
Proporcionální ventily:Ty se mohou částečně otevřít, jako stmívač světel. Čím více zesílíte řídicí signál, tím více se ventil otevře. To umožňuje plynulé ovládání rychlosti.
Servoventily:Nejpřesnější typ, používaný v aplikacích, které vyžadují extrémně přesné řízení, jako jsou letadla nebo přesná výrobní zařízení.
Důležité vlastnosti a specifikace
Středové funkce
U šoupátkových ventilů je velmi důležité, co se děje v neutrální (střední) poloze:
Uzavřené centrum:Všechny porty jsou blokovány. Tím se válec uzamkne na místě, ale čerpadlo bude pracovat tvrději.
Otevřít centrum:Tlakový port se připojuje k nádrži. To šetří energii tím, že nechá čerpadlo běžet bez tlaku, ale válec se může unášet.
Tandemové centrum:Kompromis, který šetří energii a zároveň poskytuje lepší držení nákladu.
Klíčová čísla výkonu
- Hodnocení tlaku:Kolik tlaku ventil bezpečně zvládne. Obvykle se měří v PSI nebo barech.
- Průtok:Kolik tekutiny může projít za minutu. Obvykle se měří v galonech za minutu (GPM) nebo litrech za minutu.
- Doba odezvy:Jak rychle ventil reaguje na řídicí signál. Důležité pro aplikace, které vyžadují rychlé pohyby.
- Pokles tlaku:Jak velký tlak se ztratí, když tekutina protéká ventilem. Nižší je lepší pro účinnost.
Symboly a normy ventilů
Inženýři používají speciální symboly k zobrazení ventilů v hydraulických diagramech. Tyto symboly se řídí mezinárodními standardy (ISO 1219), aby jim rozuměli inženýři na celém světě.
Symbol ventilu ukazuje:
- Pole představující každou pozici
- Šipky ukazující cesty toku
- Čáry se značkami T zobrazující zablokované cesty
- Písmena (P, T, A, B) označující porty
- Symboly pro pružiny a solenoidy
Například "4/3 ventil" znamená 4 porty a 3 pozice.
Běžné aplikace
Stavební zařízení
Rýpadla používají několik směrových řídicích ventilů k nezávislému ovládání výložníku, ramene, lžíce a pásů. Operátoři používají joysticky, které posílají signály do proporcionálních ventilů pro plynulé ovládání.
Výrobní
Montážní linky používají tyto ventily k ovládání robotických ramen, lisů a dopravníkových systémů. Elektromagnetem ovládané ventily reagují na příkazy počítače pro přesné načasování.
Zemědělství
Moderní traktory používají proporcionální ventilové bloky k ovládání nářadí, jako jsou pluhy a kombajny. Některé systémy se dokonce integrují s GPS pro automatizovanou práci v terénu.
Letectví
Letadla používají extrémně spolehlivé servoventily pro řízení letu. Tyto ventily musí perfektně fungovat i v extrémních podmínkách.
Nejlepší výrobci
Bosch Rexroth:Známé pro vysoce kvalitní ventily s pokročilou elektronikou a možnostmi monitorování.
Parker Hannifin:Nabízí široký sortiment od základních průmyslových ventilů až po specializované ventily pro mobilní zařízení.
Eaton (Vickers):Známé pro vysoce výkonné ventily, které vydrží dlouhou dobu v náročných podmínkách.
Danfoss:Specializuje se na mobilní hydrauliku a energeticky úsporné systémy.
HYDAC:Známý pro kompaktní kazetové ventily a vlastní rozdělovací řešení.
Instalace a údržba
Výběr správného ventilu
Zvažte tyto faktory:
- Požadavky na tlak a průtok: Odpovídají potřebám vašeho systému
- Typ ovládání: Zapnuto/Vypnuto pro jednoduché úkoly, proporcionální pro proměnnou rychlost
- Prostředí: Vyberte těsnění a nátěry vhodné pro vaše podmínky
- Bezpečnost: Vyberte centrální funkce, které zajišťují bezpečný provoz
Běžné problémy a řešení
Ventil nefunguje:
- Zkontrolujte elektrické připojení na solenoidových ventilech
- Ověřte dostatečný hydraulický tlak pro pilotně ovládané ventily
- Hledejte mechanické překážky
Pomalý nebo nepravidelný provoz:
- Vyčistěte nebo vyměňte znečištěnou hydraulickou kapalinu
- Zkontrolujte, zda v systému není vzduch
- Zkontrolujte opotřebované součásti ventilu
Externí úniky:
- Vyměňte opotřebovaná těsnění a těsnění
- Zkontrolujte rovinnost montážního povrchu
- Ověřte správný utahovací moment šroubu
Nejlepší postupy
Instalace:
- Během instalace udržujte vše čisté
- Používejte vhodná těsnění a těsnicí hmoty
- Utáhněte šrouby na předepsané hodnoty utahovacího momentu
Operace:
- Začněte s nízkým tlakem pro kontrolu základní funkce
- Sledujte teplotu a tlak systému
- Udržujte hydraulickou kapalinu čistou se správnou filtrací
Údržba:
- Pravidelně kontrolujte funkci ventilu
- Vyměňte hydraulickou kapalinu podle plánu
- Uchovávejte podrobné záznamy o údržbě
Budoucí trendy
Průmysl hydraulických ventilů se neustále vyvíjí:
Chytré ventily:Nové ventily obsahují senzory a elektroniku, která dokáže hlásit jejich stav a výkon. To pomáhá předvídat, kdy je nutná údržba.
Energetická účinnost:Výrobci vyvíjejí ventily, které plýtvají méně energií, což pomáhá snižovat provozní náklady a dopad na životní prostředí.
Integrace:Ventily jsou stále kompaktnější a integrují se s ostatními součástmi systému, čímž se snižují místa úniku a doba instalace.
Digitální ovládání:Více ventilů je navrženo pro práci s digitálními řídicími systémy a sítěmi internetu věcí (IoT).
Hydraulické směrové regulační ventily jsou základními součástmi, které umožňují moderní strojní zařízení. Od jednoduchých zapínacích/vypínacích ventilů až po sofistikované servosystémy tato zařízení převádějí elektrické nebo mechanické signály na řízenou hydraulickou energii.
Pochopení toho, jak tyto ventily fungují, jejich různé typy a jak je vybrat a udržovat, je zásadní pro každého, kdo pracuje s hydraulickými systémy. Jak technologie postupuje, tyto ventily jsou stále chytřejší, účinnější a integrovanější s digitálními řídicími systémy.
Ať už obsluhujete těžké zařízení, navrhujete automatizační systémy nebo udržujete hydraulické stroje, znalost směrových regulačních ventilů vám pomůže pracovat efektivněji a bezpečněji.
Výběrem správného ventilu pro vaši aplikaci a jeho správnou údržbou můžete zajistit spolehlivý provoz a dlouhou životnost. Klíčem je pochopení vašich systémových požadavků a jejich sladění s vhodnou technologií ventilů.
Pamatujte, že v případě pochybností se poraďte s odborníky na hydraulické systémy nebo s výrobci ventilů. Mohou poskytnout konkrétní pokyny pro potřeby vašich jedinečných aplikací a pomoci zajistit optimální výkon systému.
