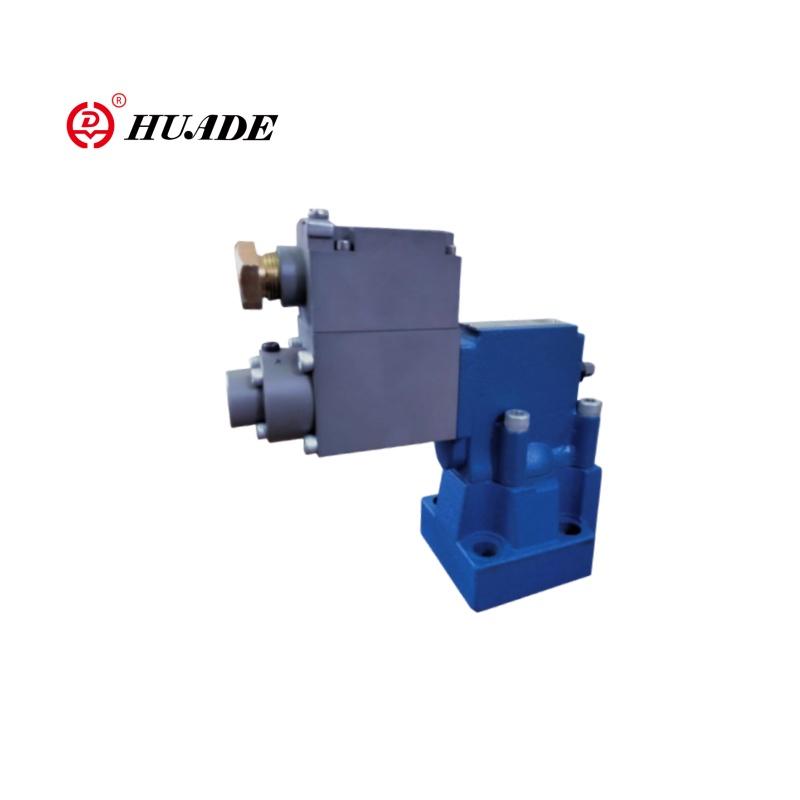

Série reliéfního ventilu odolné proti výbuchu je elektricky řízená regulační ventil tlaku určená pro hořlavá a výbušná prostředí, s přesnou regulací proporcionálního tlaku a bezpečným charakteristikami odolné proti výbuchu. Proporcionální reliéfní ventil DBE má vestavěnou mechanickou nouzovou reliéfní funkci, automaticky přepne na bezpečný tlak, když je napájení vypnuto. A povlak odolný vůči opotřebení na jádru ventilu může prodloužit životnost.
| Tekutina | Minerální olej vhodný pro NBR a FKM těsnění |
| Fosfátový ester pro těsnění FKM | |
| Rozsah teploty tekutiny ℃ | -30 až +80 (těsnění NBR) |
| -20 až +80 (těsnění FKM) | |
| Rozsah viskozity MM2/s | 2,8 až 380 |
| Linearita | ± 3,5% |
| Opakovatelnost | ＜ ± 2% |
| Elektrický | |
| Zdroj energie | DC |
| Min.Solenoid Current MA | 100 |
| Max.Solenoid Current MA | 800 |
| Odpor cívky | 19.5Ω při 20 ℃, Max. Warm Hodnota: 28,8Ω |
| Pracovní stav | Nepřetržité |
| Max.Working Environmental Teplota | +50 ℃ |
| Izolace DIN 40 050 | IP65 |
Funkce:
-Sub-Plate Montting:
- Porting vzorec do DIN 24 340 Formulář E a ISO 6264
- Pro instalaci v rozdělovacích hodnotách
- 4 Hodnocení tlaku
- Max. Omezení tlaku, volitelné
- Typ zesilovače VT-2000 (musí být objednán samostatně)
Aplikace:
Pro výbuch-odolný proti tlakovému ventilu DBE lze použít DBE pro vrtací platformu Blowout Preventry (BOP), nástroje pro kompresi zemního plynu, těžební hydraulické podpěry, stroje na štít, zařízení pro extrakci plynu, hluboké vrtné zařízení a výbuchem odolný proti palubě.
Příklad:
PLC-odolnost proti výbuchu → Proporcionální zesilovač odolný proti výbuchu → DBE Valve → Hydraulický ovladač
↑
Tlakový senzor odolný proti výbuchu (zpětná vazba)
Výbuch-odolný proti tlakovému ventilu DBE je pilotní reliéfní ventil ovládaný tlakovým tlakem. Používá se k nepřetržitému nastavení tlaku v hydraulických systémech elektrickým signálem.

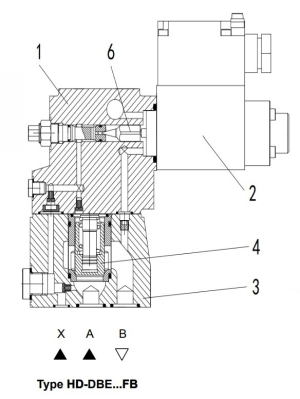

V zásadě se tyto ventily skládají z pilotního ventilu (1) s proporcionálním solenoidem (2) a hlavním ventilem (3) s hlavní cívkovou vložkou (4).
Typ hd-dbe ... fb
Tlakový limit je ve vztahu k hodnotě elektrického proudu a nastaven proporcionálním solenoidem (2). Tlak systému je aplikován na hlavní cívku (4). Současně se tlak vyvíjí na pružinu naloženou stranu hlavní cívky (4) a pilotního talíře (6) přes otvor (5) v pilotním ventilu (1). Pokud hydraulická síla překročí solenoidovou sílu, otevře se pilot Poppet (6). Pilotní tekutina může proudit zpět do nádrže a poklesu tlaku způsobené otvory účinky hlavní cívky (4). Potom hlavní cívka (4) otevře kanál z čerpadla do nádrže.

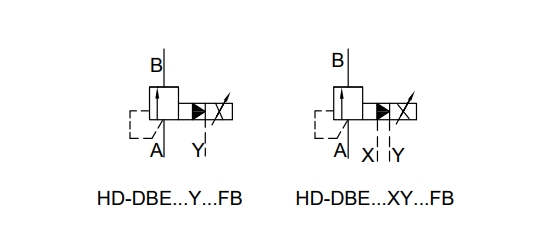

Symbol Tlakový reliéfní ventil odolný proti výbuchu DBE
