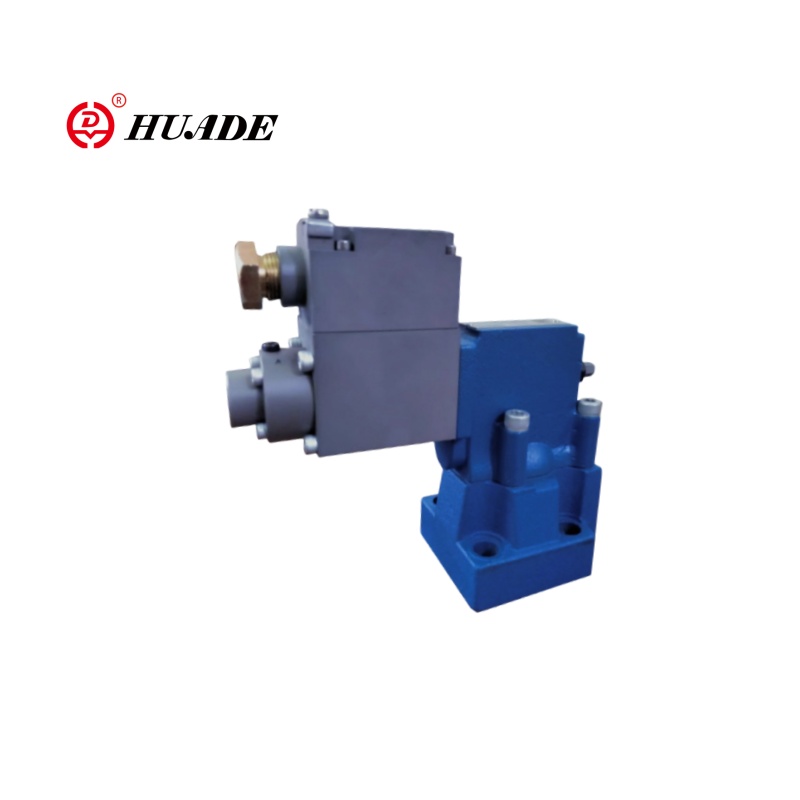

Tlakový ventil tlakového ventilu DBEM odolný proti výbuchu

Ve srovnání s tlakovým ventilem odolným proti výbuchu DBE je řada Valve DBEM vhodnější pro scénáře s vysokou dynamickou odezvou a inteligentními požadavky. Rozsah pracovního tlaku 50 ~ 315 bar, průtok až 600 l/min (model DBEM 32). Pracovní napětí je DC 24V. Tlakový ventil tlaku odolný proti výbuchu DBEM přijímá integrovaný design s volitelným integrovaným digitálním zesilovačem (modul OBE), zjednodušenou kabeláží a strukturou jádra ventilu plug-in, takže není třeba rozebrat potrubí pro údržbu.

Parametr produktu výbuchu odolný proti tlaku na reliéfní ventil DBEM

Funkce produktu a použití tlakového ventilu odolné proti výbuchu DBEM

Funkce:

-Sub-Plate Montting:

- Porting vzorec do DIN 24 340 Formulář E a ISO 6264

- Pro instalaci v rozdělovacích hodnotách

- 4 Hodnocení tlaku

- Max. Omezení tlaku, volitelné

- Typ zesilovače VT-2000 (musí být objednán samostatně)

Aplikace:

DBEM odolný proti tlaku v oblasti výbuchu je široce používán v průmyslu ropného a plynárenského průmyslu, chemických a farmaceutických explozí, uhelných dolů a podzemních zařízeních, lodích a mořském inženýrství.

Příklad:

PLC odolá proti výbuchu → DBEM ventil (integrovaný zesilovač OBE) → Tlakový senzor odolný proti výbuchu

                                      ↓

                       Profibus-DP Bus

Funkce a konfigurace výbuchu odolného proti tlakovému ventilu DBEM

DBEM odolný proti tlaku v oblasti výbuchu je pilotní tlakový ventil. Používá se k nepřetržitému nastavení tlaku v hydraulických systémech elektrickým signálem.

V zásadě se tyto ventily skládají z pilotního ventilu (1) s proporcionálním solenoidem (2) a hlavním ventilem (3) s hlavní cívkovou vložkou (4).

Typ hd-dbe ... fb

Tlakový limit je ve vztahu k hodnotě elektrického proudu a nastaven proporcionálním solenoidem (2). Tlak systému je aplikován na hlavní cívku (4). Současně se tlak vyvíjí na pružinu naloženou stranu hlavní cívky (4) a pilotního talíře (6) přes otvor (5) v pilotním ventilu (1). Pokud hydraulická síla překročí solenoidovou sílu, otevře se pilot Poppet (6). Pilotní tekutina může proudit zpět do nádrže a poklesu tlaku způsobené otvory účinky hlavní cívky (4). Potom hlavní cívka (4) otevře kanál z čerpadla do nádrže.

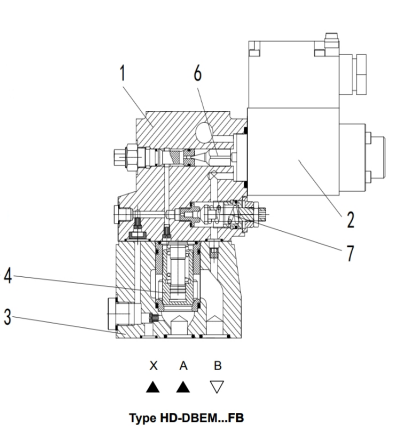

Typ HD-DBEM ... FB

Volitelně může být ventil dodáván s dalším pilotním řídicím ventilem (7) pilotního ventilu (7) pro bezpečnost maximálního tlaku (redundantní bezpečnost tlaku).

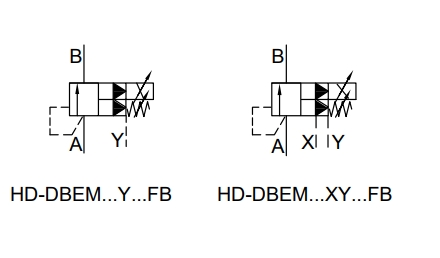

Symbol Tlakový ventil tlakového ventilu DBEM odolný proti výbuchu
