Když průmyslové stroje potřebují spolehlivě změnit směr, směrový regulační ventil řady WMR nabízí řešení, které je důvěryhodné po celá desetiletí. Tyto mechanicky ovládané ventily řídí průtok hydraulické kapaliny v průmyslových systémech a určují, kdy se válce vysouvají nebo zasouvají a kdy se motory točí dopředu nebo dozadu.
Ventil WMR vyniká tím, že funguje čistě mechanickým způsobem. Válec nebo plunžr je tlačen vačkou nebo pohyblivou částí, což posouvá vnitřní cívku a přesměruje tok oleje. Toto přímé fyzické připojení znamená, že ventil reaguje na skutečnou polohu stroje spíše než na elektrické signály, takže je ideální pro aplikace, kde je mechanická spolehlivost nejdůležitější.
Pochopení základní funkce

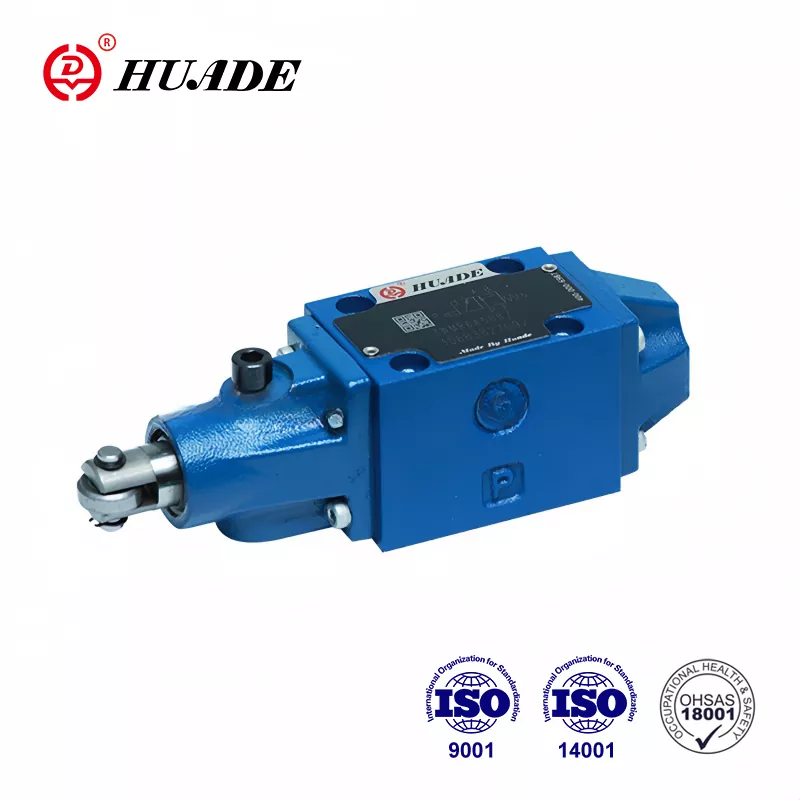

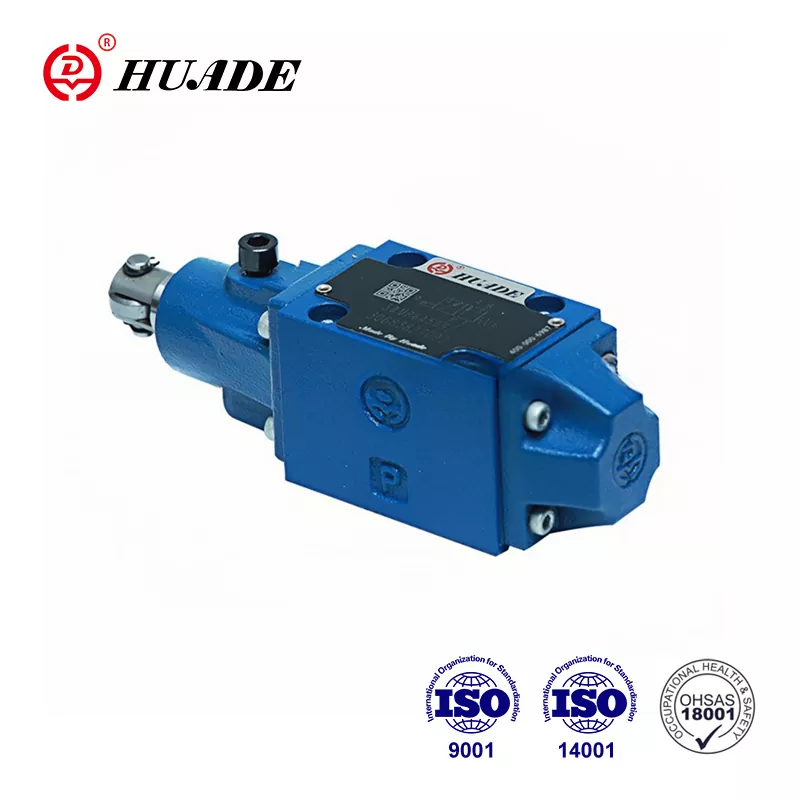

Rozváděč WMR funguje jako šoupátkový ventil namontovaný na pomocné desce. Když na válec nic netlačí, vratné pružiny drží cívku v její neutrální poloze. Jakmile externí vačka nebo mechanická součást přitlačí na válečkový plunžr, cívka klouže uvnitř těla ventilu a spojuje různé porty dohromady. Tato akce přesměruje hydraulickou kapalinu k pohonu aktuátorů v požadovaném směru.
Tato filozofie designu vytváří přímé spojení mezi fyzickou polohou a hydraulickým působením. Obráběcí stroje, jeřáby a zařízení pro manipulaci s materiálem používají tento princip, aby zajistily, že pohyby budou probíhat ve správném pořadí. Ventil se nemůže přepnout, dokud něco fyzicky nepohne válečkem, což poskytuje vlastní bezpečnost v mnoha aplikacích.
Technické specifikace, na kterých záleží
Rozváděč řady WMR se dodává ve dvou hlavních velikostech podle norem ISO 4401. Velikost NG6 zvládne průtoky až 60 litrů za minutu a tlak až 315 barů na portech P, A a B. Velikost NG10 nabízí podobné tlaky s vyšší průtokovou kapacitou. Tyto specifikace umožňují ventilu pracovat v náročných průmyslových prostředích.
Provozní teplota se pohybuje od záporných 20 stupňů Celsia do kladných 80 stupňů Celsia se standardním těsněním NBR. Ventil přijímá hydraulické kapaliny s viskozitou mezi 2,8 a 500 čtverečních milimetrů za sekundu. Udržování čistoty kapaliny podle ISO 4406 třídy 20/18/15 nebo lepší pomáhá předcházet vnitřnímu opotřebení a prodlužuje životnost.
Jedno omezení vyžaduje pozornost při návrhu systému. Port T, který vrací kapalinu do nádrže, má standardní limit tlaku 60 barů. Zatímco hlavní pracovní porty snadno zvládají tlak 315 barů, překročení 60 barů na portu T může poškodit těsnění nebo způsobit únik. Některé varianty s vyšší specifikací zvyšují tento limit na 210 barů pro aplikace s vyšším protitlakem.
Různé konfigurace pro různé potřeby
Rozváděč řady WMR nabízí několik konfigurací šoupátka, které se obvykle zobrazují jako hydraulické symboly. Čtyřcestný třípolohový ventil může držet všechny porty zablokované v neutrálu nebo může připojit určité porty k nádrži. Symbolové kódy jako C, E, J, L a M označují, které porty se v jednotlivých pozicích připojují. Výrobci nabízejí asi 19 různých variant symbolů, aby odpovídaly různým požadavkům na obvody.
Dvoupolohové ventily poskytují jednodušší ovládání on-off. Třípolohové ventily přidávají neutrální stav, který může blokovat průtok, umožnit volný pohyb nebo vytvořit jiné podmínky v závislosti na konstrukci cívky. Výběr správné konfigurace závisí na tom, zda válce musí držet svou polohu, když se ventil vrátí do neutrálu, nebo zda by měly volně plout.
Výrobci a varianty modelů
Bosch Rexroth vyrábí původní řadu WMR jako součást své produktové rodiny Hydronorma. Jejich řada NG6 velikosti 5X zahrnuje různá uspořádání válečků a možnosti montáže. Ventily se montují na standardizované pomocné desky podle vzorů CETOP, což zjednodušuje výměnu a umožňuje míchání komponent od různých výrobců.
Hengli Hydraulics nabízí řadu WMR/U10 pro aplikace NG10. Jejich řada L3X poskytuje 19 možností symbolů s konfiguracemi válečků typu R i U. Tato rozmanitost pomáhá technikům vybrat přesnou polohu válce a směr ovládání potřebné pro jejich specifické uspořádání stroje.
Ostatní dodavatelé jako PONAR Wadowice a Leader Hydraulics vyrábějí kompatibilní ventily. Standardizace podle ISO 4401 znamená, že se tyto ventily mohou fyzicky zaměňovat, ačkoli návrháři by měli ověřit, že jmenovité tlaky, průtokové kapacity a konfigurace šoupátka odpovídají potřebám jejich aplikace.
Požadavky na instalaci
Správná instalace rozváděče WMR začíná přípravou povrchu. Montážní povrch na připojovací desce musí splňovat specifikace rovinnosti 0,01 na 100 milimetrů s maximální drsností povrchu Rz 4. Jakékoli nepravidelnosti mohou vytvářet únikové cesty kolem základny ventilu.
Čtyři šrouby s válcovou hlavou M6 x 40 mm připevňují ventil k připojovací desce. Utažení těchto šroubů na 9 newtonmetrů s tolerancí plus minus 15 procent poskytuje dostatečnou upínací sílu bez deformace těla ventilu. Křížové utahování v diagonálním vzoru zajišťuje rovnoměrné rozložení tlaku.
Hydraulický systém musí před připojením k rozvaděči WMR používat správnou filtraci. Instalace filtrů, které udržují čistotu ISO 4406 třídy 20/18/15, chrání úzké vůle mezi cívkou a tělem. Dokonce i malé částice mohou tyto povrchy poškrábat a způsobit vnitřní netěsnost nebo slepení.
Aplikace v reálném světě
Obráběcí stroje používají směrový řídicí ventil WMR pro sekvence výměny nástrojů a operace upínání. Když se vřeteno stroje nebo měnič nástrojů pohybuje do určitých poloh, vačky aktivují válec a spouštějí hydraulické pohyby. To zajišťuje, že správná sekvence proběhne automaticky bez elektronického ovládání.
Důlní a hutní zařízení spoléhají na tyto ventily pro polohování dopravníků a ovládání vrat. Drsná prostředí v těchto průmyslových odvětvích činí mechanické ovládání atraktivní, protože zde nejsou žádné elektrické spoje, které by mohly korodovat nebo selhat. Prach a vlhkost, které by zničily elektronické senzory, mají minimální dopad na jednoduché uspořádání válečků a vaček.
Zvedací plošiny a nůžkové zvedáky obsahují ventily WMR v bezpečnostních systémech. Poloha válečku může indikovat, zda jsou na místě bezpečnostní tyče nebo zda plošina dosáhla určité výšky. Toto fyzické ověření dodává bezpečnostním obvodům redundanci a vyhovuje předpisům vyžadujícím mechanické blokování.
Údržba a odstraňování problémů
Vnější netěsnost kolem montážního povrchu obvykle indikuje poškozené O-kroužky nebo nesprávně utažený ventil. Kontrola a výměna montážního těsnění řeší většinu problémů s vnějšími úniky. Ověření, že montážní povrch zůstává rovný a nepoškozený, zabrání opakování.
Vnitřní netěsnost se projevuje pomalým posunem pohonů, když by je měl ventil držet na místě. To je často způsobeno kontaminovanou kapalinou, která opotřebovává cívku a vývrt. Kontrola čistoty kapaliny a výměna filtrů řeší hlavní příčinu. V závažných případech může být nutné ventil vyměnit, pokud opotřebení překročí přijatelné limity.
Lepivý nebo pomalý provoz nastává, když se cívka nepohybuje volně uvnitř otvoru. Na prvním místě seznamu příčin je opět kontaminace, ale problémy také způsobuje provoz mimo specifikované rozmezí teplot nebo viskozity. Zajištění toho, aby hydraulická kapalina zůstala ve specifikacích, zabrání většině provozních problémů se směrovým regulačním ventilem WMR.
Porovnání s jinými typy ventilů
Řada WMM používá k ovládání ruční páku místo válečku. Operátoři ručně pohybují pákou pro změnu polohy ventilu, což funguje dobře pro ovládací prvky, které lidé ovládají přímo. Řada WMD nahrazuje páku otočným knoflíkem a nabízí kompaktnější možnost ručního ovládání.
Elektricky ovládané solenoidové ventily poskytují dálkové ovládání, ale vyžadují elektrickou energii a řídicí signály. Tyto ventily se přepínají rychleji než mechanické typy, ale představují potenciální místa selhání prostřednictvím kabeláže, elektromagnetů a elektronických ovladačů. Rozváděč WMR odstraňuje tyto obavy v aplikacích, kde má smysl mechanické ovládání.
Pilotně ovládané ventily využívají hydraulický tlak k posunu větších šoupátek, což umožňuje řízení vyšších průtoků s menšími ovládacími silami. Tyto ventily jsou dražší a zvyšují složitost ve srovnání s přímo působící konstrukcí WMR. Pro aplikace v rámci průtokových a tlakových možností WMR se jednodušší konstrukce často ukazuje jako spolehlivější a ekonomičtější.
Úvahy o řízení tlaku
Zatímco porty P, A a B bezpečně zvládají 315 barů, omezení portu T vyžaduje pozornost návrhu systému. Jakékoli omezení v potrubí nádrže nebo použití tlakového zásobníku zvyšuje tlak v T portu. Zpětný tlak z jiných ventilů sdílejících stejné potrubí nádrže také ovlivňuje tento port.
Instalace samostatného potrubí nádrže pro ventily s významným zpětným tokem pomáhá řídit tlak v T portu. Někteří konstruktéři používají vyhrazené nízkotlaké vratné potrubí, které se připojuje přímo k nádrži s minimálním omezením. U systémů, kde je nevyhnutelný vyšší tlak v T-portu, specifikace vysokotlakých variant rozváděče WMR zabraňuje předčasnému selhání těsnění.
Zpětné ventily nebo omezovače v určitých místech okruhu mohou neočekávaně vytvořit tlak v portu T. Pečlivá analýza obvodu během návrhu tyto situace identifikuje. Tlakoměry na T portu během uvádění do provozu ověřují, že skutečné podmínky zůstávají v mezích specifikací.
Integrace řízení toku
Směrový regulační ventil WMR přepíná směr průtoku, ale neřídí průtok přímo. Většina aplikací vyžaduje další řízení průtoku pro regulaci rychlosti pohonu. Jehlové ventily nebo tlakově kompenzované regulátory průtoku se instalují buď do okruhu nebo přímo do ventilových portů.
Některé modely WMR akceptují omezovače kazet se závitem, které se instalují přímo do portu P. Tyto zátky velikosti B08, B10 nebo B12 poskytují jednoduché omezení průtoku a tlumení tlakových špiček. Integrovaná konstrukce šetří místo a snižuje počet samostatných součástí v hydraulickém potrubí.
Regulace průtoku dávkovače omezuje vstup tekutiny do pohonu, zatímco regulace průtoku dávkovače omezuje zpětný tok. Volba závisí na charakteristikách zátěže a požadované kvalitě regulace. Směrový regulační ventil WMR se přizpůsobí jakémukoli přístupu prostřednictvím správného návrhu okruhu kolem ventilu.
Úvahy o trhu pro rok 2025
Výzvy v dodavatelském řetězci nadále ovlivňují dostupnost hydraulických komponent. Dodací lhůty u specializovaných konfigurací WMR se mohou prodloužit o několik měsíců, přičemž někteří výrobci uvádějí termíny dodání na září 2025. Plánování dopředu a udržování strategických zásob pomáhá vyhnout se zpožděním výroby.
Ceny za standardní konfigurace NG6 začínají kolem 800 amerických dolarů od hlavních výrobců. Sekundární trh nabízí alternativy, přičemž použité ventily jsou někdy dostupné v rozmezí 150 až 200 dolarů. Nákup použitých ventilů však vyžaduje pečlivou kontrolu, aby se ověřil vnitřní stav a zabránilo se předčasnému selhání.
Strategie více zdrojů, které zahrnují jak prémiové značky jako Bosch Rexroth, tak kompatibilní alternativy od výrobců, jako je Hengli, poskytují flexibilitu dodávek. Standardizace ISO 4401 znamená, že přepínání mezi značkami je možné, pokud se specifikace shodují. Udržování seznamů schválených dodavatelů pro více dodavatelů snižuje riziko v současném tržním prostředí.
Role v moderní automatizaci
S tím, jak továrny přidávají další senzory, ovladače a síťové připojení, nabízí jednoduchý mechanický směrový regulační ventil WMR strategické výhody. Nelze jej hacknout, nevyžaduje žádné aktualizace softwaru a selhává předvídatelným způsobem. Tato spolehlivost se stává cennou pro funkce kritické z hlediska bezpečnosti, které vyžadují mechanické zálohování.
Evropské předpisy, jako je zákon Cyber Resilience Act, se zaměřují na zabezpečení digitálních produktů. Čistě mechanické součásti, jako je ventil WMR, nespadají do těchto požadavků, což zjednodušuje shodu pro výrobce strojů. Ventil poskytuje bezpečnou základní vrstvu, která do systému nezavádí zranitelnosti kybernetické bezpečnosti.
Energetická účinnost vyvolává zájem o optimalizaci hydraulických systémů. I když samotný rozváděč WMR nešetří energii, jeho spolehlivost a nízká vnitřní netěsnost přispívají k celkové účinnosti systému. Správně dimenzované ventily s odpovídajícím jmenovitým průtokem minimalizují tlakové ztráty a plýtvání teplem.
Výběr správné konfigurace
Výběr rozváděče WMR začíná pochopením požadavků aplikace. Maximální průtok a tlak určují, zda je vhodné dimenzování NG6 nebo NG10. Typ pohonu a požadovaná neutrální poloha určují potřebnou konfiguraci symbolu.
Umístění válečku ovlivňuje, jak se ventil integruje s mechanickým systémem. Válečky typu R se montují na jednu stranu, zatímco válečky typu U se montují na druhou, což umožňuje flexibilitu v umístění vaček. Tuto volbu ovlivňuje požadovaná ovládací síla a dostupná geometrie vačky.
Výběr materiálu těsnění závisí na typu kapaliny a teplotních extrémech. Standardní těsnění NBR pracují s hydraulickým olejem na ropné bázi v typických průmyslových rozsazích teplot. Vysokoteplotní aplikace nebo syntetické kapaliny mohou vyžadovat těsnění FKM, která snášejí různé podmínky. Ověření chemické kompatibility zabraňuje bobtnání nebo poškození těsnění.
Zdroje dokumentace a podpory
Výrobci poskytují podrobnou technickou dokumentaci pro rozváděč WMR prostřednictvím svých webových stránek. Datové listy obsahují přesné specifikace, rozměry a objednací kódy. Instalační manuály podrobně pokrývají montážní postupy a hodnoty točivého momentu.
CAD modely v různých formátech pomáhají s návrhem stroje a uspořádáním potrubí. Tyto 3D reprezentace ukazují přesné obálky ventilů a umístění portů, což umožňuje kontrolu interference před fyzickým prototypováním. Většina výrobců nabízí modely ve formátech STEP nebo IGES, které lze importovat do běžného návrhového softwaru.
Technická podpora aplikací pomáhá řešit složité otázky návrhu obvodů. Výrobci udržují technické týmy, které mohou doporučit konkrétní konfigurace pro neobvyklé aplikace nebo odstraňovat problémy ve stávajících systémech. Využití těchto zdrojů během fáze návrhu zabrání nákladným chybám a přepracováním.
Závěrečné úvahy
Rozváděč WMR slouží aplikacím, kde je mechanické řízení polohy a spolehlivé spínání důležitější než elektronická sofistikovanost. Jeho osvědčená konstrukce zvládá náročné podmínky v těžbě, kovoobrábění a manipulaci s materiálem bez zranitelnosti elektronického ovládání. Pochopení jeho schopností a omezení umožňuje inženýrům jej efektivně aplikovat.
Správné řízení kapaliny výrazně prodlužuje životnost ventilu. Udržování standardů čistoty, provoz ve specifikovaných rozmezích teplot a viskozity a řízení tlaku v T portu předchází většině poruchových režimů. Tato jednoduchá opatření činí ze směrového regulačního ventilu WMR komponent s dlouhou životností, který poskytuje desítky let provozu.
Ve světě, který tlačí směrem k digitální transformaci, ventil WMR dokazuje, že mechanická řešení stále hrají důležitou roli. Jeho neschopnost být hacknuta nebo vzdáleně manipulovat poskytuje vlastní bezpečnost. Fyzické spojení mezi polohou stroje a hydraulickým působením vytváří předvídatelné chování, na kterém se mohou bezpečnostní systémy spolehnout. Z těchto důvodů zůstává směrový regulační ventil WMR relevantní v moderní průmyslové hydraulice.
