Vytváří axiální pístová čerpadla tlak? Kompletní průvodce

Přemýšleli jste někdy o tom, jak těžké stroje jako rypadlo a buldozery získávají neuvěřitelnou sílu? Tajemství často leží v něčem, co se nazývá axiální pístová čerpadlo. Ale tady je otázka, která hádá mnoho lidí: Vytvářejí axiální pístová čerpadla vlastně tlak?

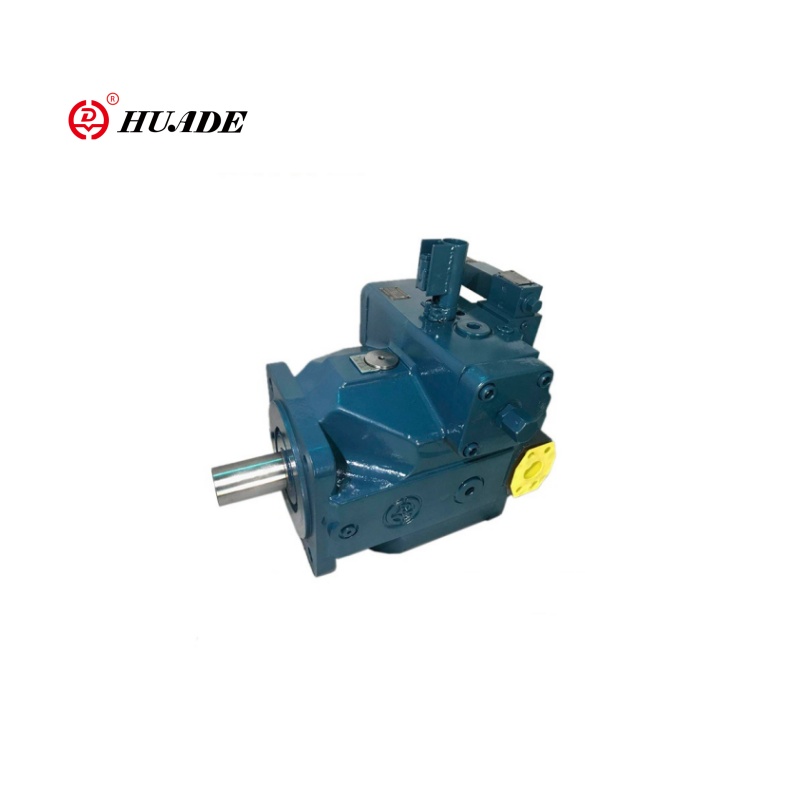

Co přesně je axiální pístová čerpadlo?

Přemýšlejte o axiálním pístovém čerpadle jako na srdce hydraulického systému. Stejně jako vaše srdce čerpá krev skrz vaše tělo, i toto čerpadlo pohybuje hydraulickou tekutinou přes stroje, aby je fungovalo.

Jméno „axiální píst“ pochází z toho, jak je postaven:

• Axiálníznamená, že se písty pohybují tam a zpět podél stejné linie jako hlavní šachta
• Pístodkazuje na malé válce, které provádějí skutečné čerpání

Tato čerpadla jsou zvláštní, protože dokážou zvládnout extrémně vysoký tlak - někdy až 6 500 psi (libry na čtvereční palec). To je jako mít hmotnost čtyř automobilů, které se tlačí na každý čtvereční palec!

Velká otázka: Opravdu vytvářejí tlak?

Zde je to zajímavé. V inženýrství je běžné přísloví: „Čerpadla vytvářejí tok, ne tlak.“ I když to zní chytře, je to jen část příběhu.

Představte si, že stisknete zahradní hadici, zatímco přes ni protéká voda. Čerpadlo (váš faucet) vytváří tok, ale když stisknete hadici (vytváření odporu), vybuduje se tlak. Totéž se děje v hydraulických systémech.

Jak to funguje v reálném životě

Uvnitř axiálního pístového čerpadla: Klíčové části

Pojďme rozebrat hlavní komponenty, díky nimž tato čerpadla fungují:

1. Blok válce

Je to jako hlavní tělo, které drží všechno pohromadě. Točí se kolem a má díry pro písty.

2. písty

Jedná se o malé válce, které se pohybují tam a zpět. Většina čerpadel má 7 nebo 9 pístů (vždy liché číslo, aby to byl plynulejší tok).

3. Swashplate

Tato šikmá deska je chytrá část, která přeměňuje otáčení pohybu do zpětného pístového pohybu. Přemýšlejte o tom jako vačka v motoru automobilu.

4. hnací hřídel

To se připojuje k motoru a vše se otáčí.

5. Deska ventilu

To ovládá, kam tekutina jde dovnitř a ven, jako semafory pro hydraulickou tekutinu.

Jak se kouzlo děje: proces čerpání

Proces je překvapivě jednoduchý:

Krok 1: Sací fáze

• Pístové se stáhnou zpět a vytvářejí prázdný prostor
• Hydraulická tekutina se nasává vstupem
• Je to jako používat stříkačku k vypracování léku

Krok 2: Fáze vypouštění

• Písty tlačí vpřed a stisknou tekutinu
• Tlaková tekutina střílí výstup
• To vytváří tok, který může nahromadit tlak

K tomu dochází tisícekrát za minutu a vytváří stálý proud vysokotlaké tekutiny.

Dva typy: pevné vs. posun proměnné

Axiální pístová čerpadla přicházejí ve dvou hlavních příchutích:

Aplikace v reálném světě: Kde najdete tato čerpadla

Axiální pístová čerpadla jsou všude, i když je nevidíte:

Stavební vybavení

• Backvatory je používají ke zvednutí tun špíny
• Buldozery prosazují tvrdým terénem
• Jeřáby zvedají těžké materiály do velkých výšek

Průmyslové stroje

• Hydraulické lisování tvarových kovových částí
• Stroje CNC řezané neuvěřitelnou přesností
• Injekční formovací stroje vyrábějí plastové výrobky

Přeprava

• Letadlo je používají pro ovládací prvky přistávacího zařízení a letu
• Lodě se na ně spoléhají na systémy řízení
• Používají je i některé systémy klimatizace automobilu

Zemědělství

• Traktory používají pro přílohy hydraulickou energii
• Sklízeče provozují komplexní řezací mechanismy
• Zavlažovací systémy pohybují voda efektivně

Tlakové schopnosti: Jak silní jsou?

Různá axiální pístová čerpadla zvládnou různé úrovně tlaku:

Abychom to uvedli do perspektivy, typická automobilová pneumatika má asi 30-35 psi. Tato čerpadla mohou vytvářet tlak, který je 100-200krát silnější!

Proč záleží na tlaku

Tlak je to, co dává hydraulickým systémům jejich neuvěřitelnou sílu. Tady je důvod:

Násobení síly

Pomocí Pascalaův princip (pojmenovaný po inteligentním francouzském chlapi) mohou hydraulické systémy znásobit sílu. Malá síla na malém pístu může vytvořit obrovskou sílu na velkém pístu.

Přesná kontrola

Vysoký tlak umožňuje velmi přesné pohyby, a proto se hydraulické systémy používají v ovládacích prvcích letadel a chirurgickém vybavení.

Kompaktní síla

Hydraulické systémy mohou poskytovat obrovskou sílu z relativně malých komponent, což z nich činí ideální pro mobilní vybavení.

Běžné problémy a řešení

Stejně jako jakýkoli stroj může mít problémy s axiálními pístovými problémy:

Tlaková pulzace

Problém:Tok není dokonale hladký a vytváří vibrace
Řešení:Použijte lichý počet pístů a speciálních návrhů ventilů

Vnitřní únik

Problém:Úniky tekutiny uvnitř čerpadla, což snižuje účinnost
Řešení:Pravidelná údržba a kvalitní hydraulická tekutina

Přehřátí

Problém:Vysoký tlak vytváří teplo, které může poškodit těsnění
Řešení:Správné chladicí systémy a tlakové ventily

Tipy na údržbu: Udržujte své čerpadlo šťastné

Chcete -li udržet axiální pístové čerpadlo dobře:

• Udržujte tekutinu čistou- Špinavý olej je nepřítelem hydraulických systémů
• Pravidelně měnit filtry- Myslete na ně jako na vzduchové filtry čerpadla
• Monitorujte tlak a teplotu- Příliš mnoho z nich může způsobit problémy
• Zkontrolujte úniky- Vnější úniky odpadní tekutiny; Vnitřní úniky snižují účinnost
• Postupujte podle plánů údržby- Pravidelné kontroly brání velkým problémům

Porovnání axiálních pístových čerpadel s jinými typy

Budoucnost axiálních pístových čerpadel

Technologie neustále zlepšuje tato čerpadla:

Inteligentní ovládací prvky

Nová čerpadla mohou automaticky upravit svůj výstup na základě toho, co systém potřebuje, šetří energii a zlepšení výkonu.

Lepší materiály

Pokročilé materiály způsobují, že čerpadla vydrží déle a zpracovávají vyšší tlaky.

Digitální monitorování

Senzory mohou předvídat, kdy je údržba potřebná, a zabránit neočekávaným poruchám.

Energetická účinnost: Proč na tom záleží

Moderní axiální pístová čerpadla jsou neuvěřitelně efektivní:

Tato účinnost je důležitá, protože:

• Šetří peníze za elektřinu
• Snižuje tvorbu tepla
• Je to lepší pro životní prostředí

Výběr správného čerpadla

Při výběru axiálního pístového čerpadla zvažte:

Požadavky na tlak

Kolik tlaku skutečně potřebuje váš systém? Nepřekvapujte - plýtvá energií a peníze.

Průtok

Kolik tekutiny se musí pohybovat za minutu? To určuje velikost čerpadla.

Typ kontroly

Potřebujete pevný výstup nebo ovládání proměnných? Variabilní stojí více, ale nabízí flexibilitu.

Prostředí

Bude to fungovat uvnitř nebo venku? V čistých nebo špinavých podmínkách? Extrémy teploty?

Rozpočet

Počáteční náklady na předem s dlouhodobými provozními náklady a spolehlivostí.

Bezpečnostní úvahy

Porozumění integraci systému

Axiální pístová čerpadla nefungují sama. Jsou součástí úplného hydraulického systému, který zahrnuje:

Nádrž

Ukládá hydraulickou tekutinu a umožňuje jí vychladnout

Filtry

Udržujte tekutinu čistou a chrání komponenty systému

Ventily

Řídicí směr toku, tlak a rychlost

Ovladače

Převést hydraulickou energii zpět na mechanické práce (válce, motory)

Chladicí systém

Spravuje teplo generované systémem

Odstraňování problémů s běžnými problémy

Nízký tlak

• Zkontrolujte vnitřní únik
• Ověřte nastavení posunu čerpadla
• Hledejte externí úniky
• Zkontrolujte nastavení reliéfního ventilu

Nadměrný hluk

• Zkontrolujte hladinu a kvalitu tekutin
• Hledejte vzduch v systému
• Ověřte správné montáž
• Zkontrolujte opotřebované komponenty

Přehřátí

• Zkontrolujte systém chlazení
• Ověřte správnou viskozitu tekutiny
• Hledejte nadměrný tlak
• Zkontrolujte blokované filtry

Sečteno a podtrženo

Vytvářejí axiální pístová čerpadla tlak? Absolutně! I když primárně vytvářejí tok, tento tok se stává tlakem, když splňuje odpor v hydraulickém systému. Tento tlak je to, co dává hydraulickému vybavení jeho neuvěřitelnou sílu a přesnost.

Tato čerpadla jsou inženýrské zázraky, které revolucionizovaly nespočet průmyslových odvětví. Od rypadu kopajícího vaše nadace k bezpečnému přistání letadla na letišti, axiální pístová čerpadla pracují v zákulisí, aby umožnily náš moderní svět.

Pochopení toho, jak fungují, nám pomáhá ocenit neuvěřitelné inženýrství, které jde do každodenních strojů. Až příště uvidíte, že kus těžkého vybavení pracuje, budete vědět, že uvnitř je pravděpodobně axiální pístová čerpadlo, tiše vytváří tlak potřebný k přesunu hor - doslova!

Ať už jste studentem, který se učí o hydraulice, techniku ​​udržujícím vybavení, nebo jen někdo zvědavý na to, jak silné stroje fungují, porozumění axiálním pístovým čerpadlem otevírá fascinující svět inženýrství a technologie.
